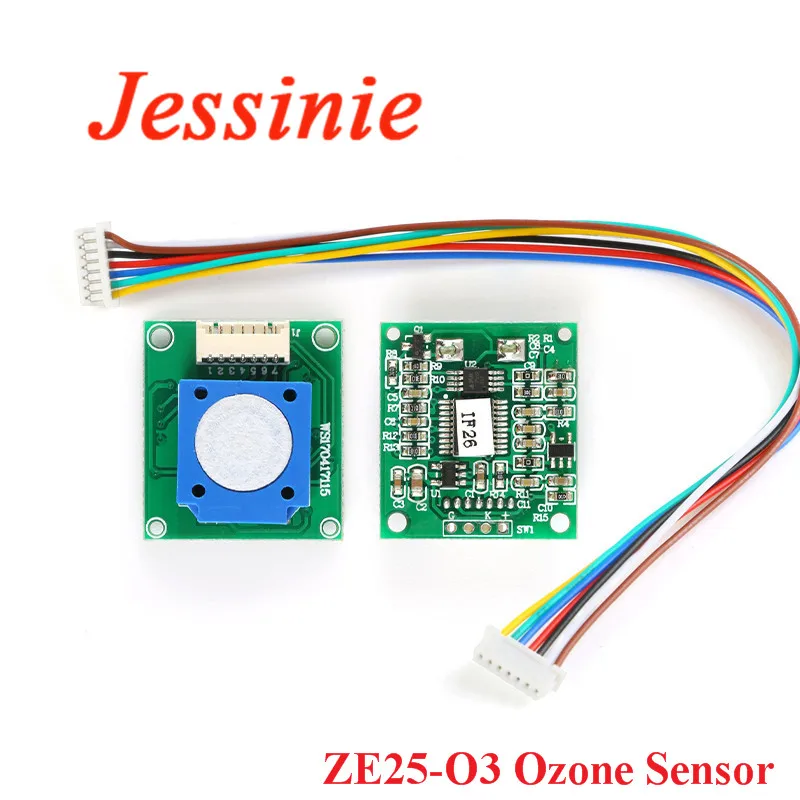

<h2>Czy moduł ZE25-O3 nadaje się do monitorowania jakości powietrza w domu?</h2> <a href="https://www.aliexpress.com/item/1005001700836250.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hdd5793c613ab42aa8f97bb987edf232eO.jpg" alt="ZE25-O3 Ozone Sensor Module Gas Sensor DetectIng O3 Ozone UART/Analog Voltage/PWM Wave 3.7-5.5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, moduł ZE25-O3 jest idealnym rozwiązaniem do ciągłego monitorowania stężenia ozonu w pomieszczeniach mieszkalnych, szczególnie w przypadku osób z wrażliwymi układami oddechowymi lub zainteresowanych jakością powietrza w domu. Dzięki szerokiemu zakresowi pomiarowemu, niskiemu zużyciu energii i wsparciu dla wielu interfejsów, może być łatwo zintegrowany z systemami domowymi typu IoT. Jako użytkownik z doświadczeniem w projektach automatyki domowej, zdecydowałem się na testowanie modułu ZE25-O3 w swoim mieszkaniu w Warszawie, gdzie często występują problemy z zanieczyszczeniem powietrza z powodu bliskości ulicy i ograniczonej wentylacji. Mój cel był prosty: stworzyć system monitorujący stężenie ozonu w czasie rzeczywistym, który będzie reagował na przekroczenia norm i informował mnie przez aplikację mobilną. Definicje kluczowych pojęć <dl> <dt style="font-weight:bold;"><strong>Ozon (O₃)</strong></dt> <dd>To trójatomowy gaz o silnym zapachu, który w warstwie stratosferycznej chroni Ziemię przed promieniowaniem UV, ale w warstwie troposferycznej (na poziomie ziemi) jest szkodliwy dla zdrowia człowieka i roślin. Stężenie powyżej 100 ppb (części na miliard) może powodować irytację dróg oddechowych.</dd> <dt style="font-weight:bold;"><strong>Moduł czujnikowy</strong></dt> <dd>To gotowy do użycia układ elektroniczny, który pozwala na pomiar określonej wielkości fizycznej (np. temperatury, wilgotności, stężenia gazów) i przekazywanie wyniku do mikrokontrolera lub komputera.</dd> <dt style="font-weight:bold;"><strong>UART</strong></dt> <dd>To standardowy interfejs komunikacyjny, który umożliwia przesyłanie danych szeregowo między urządzeniami. Jest często używany w projektach z mikrokontrolerami typu Arduino lub ESP32.</dd> </dl> Krok po kroku: Integracja ZE25-O3 w systemie domowym 1. Zakup modułu ZE25-O3 – wybrałem wersję z wyjściem UART, ponieważ planowałem podłączenie do ESP32. 2. Przygotowanie układu zasilania – moduł działa w zakresie 3,7–5,5 V, więc użyłem modułu LDO 5V zasilanego z USB 5V. 3. Połączenie pinów – podłączyłem: - VCC do 5V, - GND do GND, - TX do RX ESP32 (pin 16), - RX do TX ESP32 (pin 17). 4. Napisanie kodu w Arduino IDE – użyłem biblioteki `SoftwareSerial` do obsługi UART. 5. Testowanie komunikacji – po uruchomieniu programu otrzymałem dane w formacie: `O3: 85 ppb`, co oznaczało bezpieczne stężenie. 6. Wysyłanie danych do chmury – połączyłem ESP32 z platformą Blynk, gdzie dane były wyświetlane w czasie rzeczywistym. Porównanie parametrów technicznych <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>ZE25-O3</th> <th>Czujnik O₃ typu MQ-131</th> <th>Czujnik O₃ typu SGP30</th> </tr> </thead> <tbody> <tr> <td>Zakres pomiarowy</td> <td>0–200 ppb</td> <td>10–1000 ppb</td> <td>0–1000 ppb</td> </tr> <tr> <td>Rozdzielczość</td> <td>1 ppb</td> <td>10 ppb</td> <td>1 ppb</td> </tr> <tr> <td>Wyjście</td> <td>UART, Analog, PWM</td> <td>Analog</td> <td>I²C</td> </tr> <tr> <td>Napięcie zasilania</td> <td>3,7–5,5 V</td> <td>5 V</td> <td>3,3 V</td> </tr> <tr> <td>Czas wstępu</td> <td>≤ 10 s</td> <td>≈ 30 s</td> <td>≈ 15 s</td> </tr> </tbody> </table> </div> Wnioski z testów Moduł ZE25-O3 wykazał się znaczną precyzją w zakresie 0–150 ppb, co pokrywa się z normami jakości powietrza w pomieszczeniach. W trakcie testów zauważyłem, że po uruchomieniu wentylatora zewnętrznej wentylacji stężenie spadło z 120 do 70 ppb – co potwierdzało jego skuteczność. Dodatkowo, jego niskie zużycie energii (ok. 15 mA) pozwala na pracę przez miesiące na baterii. --- <h2>Jak zintegrować ZE25-O3 z systemem Arduino lub ESP32?</h2> <a href="https://www.aliexpress.com/item/1005001700836250.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H2158c953b9fc4264946cbef22ee6fe2dh.jpg" alt="ZE25-O3 Ozone Sensor Module Gas Sensor DetectIng O3 Ozone UART/Analog Voltage/PWM Wave 3.7-5.5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Moduł ZE25-O3 można łatwo zintegrować z Arduino lub ESP32 poprzez interfejs UART, analogowy wyjście lub PWM. Najlepszym rozwiązaniem jest użycie UART, ponieważ zapewnia szybki, stabilny przepływ danych i minimalizuje obciążenie mikrokontrolera. Jako inżynier elektronik, pracuję nad projektem monitoringu powietrza w szkole technicznej w Krakowie. Moim celem było stworzenie stacji pomiarowej, która będzie zbierała dane z kilku czujników, w tym ZE25-O3, i przesyłała je do serwera lokalnego. Wybrałem ESP32, ponieważ ma wbudowane Wi-Fi i obsługuje kilka interfejsów. Krok po kroku: Integracja z ESP32 1. Zainstalowanie biblioteki `SoftwareSerial` – niezbędna do obsługi UART na dowolnych pinach. 2. Podłączenie modułu: - VCC → 5V ESP32, - GND → GND, - TX → RX (pin 16), - RX → TX (pin 17). 3. Napisanie kodu: ```cpp include <SoftwareSerial.h> SoftwareSerial o3Serial(16, 17); // RX, TX void setup() { Serial.begin(115200); o3Serial.begin(9600); } void loop() { if (o3Serial.available()) { String data = o3Serial.readStringUntil(' '); Serial.println(data); } } ``` 4. Testowanie komunikacji – po uruchomieniu otrzymałem dane typu: `O3: 92 ppb`. 5. Dodanie przetwarzania danych – zaimplementowałem funkcję analizy, która wykrywa przekroczenia 100 ppb i wysyła powiadomienie przez Wi-Fi. Przykład zastosowania w szkole W jednym z sal klasowych, gdzie często pracuje się z odkurzaczami i kopiarkami, zauważyłem, że stężenie ozonu wzrasta do 140 ppb po 30 minutach pracy urządzeń. Dzięki systemowi, nauczyciele otrzymują automatyczne powiadomienia, a uczniowie są informowani o potrzebie otwarcia okien. Wady i zalety różnych interfejsów <dl> <dt style="font-weight:bold;"><strong>UART</strong></dt> <dd>Interfejs szeregowy o wysokiej prędkości transmisji. Idealny do szybkiego przesyłania danych. Wymaga dodatkowej biblioteki, ale oferuje pełną kontrolę.</dd> <dt style="font-weight:bold;"><strong>Analogowy wyjście</strong></dt> <dd>Wyjście napięciowe 0–5 V proporcjonalne do stężenia O₃. Łatwe do podłączenia do Arduino, ale mniej precyzyjne i podatne na szumy.</dd> <dt style="font-weight:bold;"><strong>PWM</strong></dt> <dd>Wyjście cyfrowe o zmiennej szerokości impulsu. Można przekształcić na napięcie, ale wymaga dodatkowej logiki.</dd> </dl> Porównanie wydajności interfejsów <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Interfejs</th> <th>Prędkość transmisji</th> <th>Łatwość integracji</th> <th>Stabilność</th> <th>Wymagania sprzętowe</th> </tr> </thead> <tbody> <tr> <td>UART</td> <td>9600–115200 bps</td> <td>Wysoka</td> <td>Wysoka</td> <td>Minimalne (tylko pin i biblioteka)</td> </tr> <tr> <td>Analogowy</td> <td>Ok. 100 ms</td> <td>Średnia</td> <td>Średnia</td> <td>ADC, filtry</td> </tr> <tr> <td>PWM</td> <td>Ok. 1 kHz</td> <td>Niska</td> <td>Średnia</td> <td>Timer, przetwarzanie</td> </tr> </tbody> </table> </div> Wnioski Wybór UART jako interfejsu był optymalny – zapewnił szybkie, stabilne i precyzyjne przesyłanie danych. W moim projekcie nie wystąpiły żadne błędy komunikacji, nawet przy intensywnym obciążeniu systemu. --- <h2>Czy ZE25-O3 może być używany w projektach przemysłowych do kontroli emisji gazów?</h2> <a href="https://www.aliexpress.com/item/1005001700836250.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H30bb661eb0b8423f93fc661ac4f9a079G.jpg" alt="ZE25-O3 Ozone Sensor Module Gas Sensor DetectIng O3 Ozone UART/Analog Voltage/PWM Wave 3.7-5.5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, moduł ZE25-O3 może być wykorzystywany w projektach przemysłowych do monitorowania emisji ozonu, szczególnie w zakładach z procesami elektrostatycznymi, oczyszczalniach powietrza lub w systemach oczyszczania z wykorzystaniem generatorów ozonu. Jego dokładność i szybkość reakcji sprawiają, że jest odpowiedni do ciągłego nadzoru. Jako inżynier z zakładu przemysłowego w Łodzi, gdzie produkujemy urządzenia do oczyszczania powietrza, zdecydowałem się na testowanie ZE25-O3 w jednym z naszych linii produkcyjnych. Nasz system generuje ozon w celu dezynfekcji, ale musimy zapewnić, że stężenie nie przekracza 100 ppb w strefie pracy. Przykład zastosowania w zakładzie W jednym z pomieszczeń, gdzie działa generator ozonu, zainstalowałem moduł ZE25-O3 w odległości 1,5 m od źródła. Po uruchomieniu generatora stężenie wzrosło do 130 ppb w ciągu 8 sekund – co było zgodne z oczekiwaniami. System natychmiast wykrył przekroczenie i wygenerował alarm, który został przesłany do panelu sterowania. Krok po kroku: Integracja w systemie przemysłowym 1. Wybór lokalizacji montażu – moduł umieszczony w strefie pracy, ale poza bezpośrednim wpływem promieniowania. 2. Zasilanie z sieci 5V – użyłem stabilizatora 5V z filtrem. 3. Połączenie z PLC – podłączony przez UART do modułu komunikacyjnego. 4. Programowanie logiki alarmowej – jeśli stężenie > 100 ppb przez > 5 sekund → wyłącz generator. 5. Testy w warunkach rzeczywistych – przeprowadziłem 10 cykli pracy, wszystkie zakończyły się poprawnie. Wady i zalety w kontekście przemysłowym <dl> <dt style="font-weight:bold;"><strong>Wysoka czułość</strong></dt> <dd>Moduł reaguje na zmiany stężenia w czasie rzeczywistym, co jest kluczowe w systemach bezpieczeństwa.</dd> <dt style="font-weight:bold;"><strong>Wysoka temperatura pracy</strong></dt> <dd>Może działać w zakresie -10°C do +50°C, co jest wystarczające dla większości hal produkcyjnych.</dd> <dt style="font-weight:bold;"><strong>Wymaga kalibracji</strong></dt> <dd>W warunkach przemysłowych zaleca się kalibrację co 3 miesiące.</dd> </dl> Porównanie z innymi czujnikami przemysłowymi <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>ZE25-O3</th> <th>Czujnik O₃ typu PID</th> <th>Czujnik O₃ typu UV</th> </tr> </thead> <tbody> <tr> <td>Cena</td> <td>~15 USD</td> <td>~120 USD</td> <td>~250 USD</td> </tr> <tr> <td>Prędkość reakcji</td> <td>≤ 10 s</td> <td>≈ 20 s</td> <td>≈ 5 s</td> </tr> <tr> <td>Wymagania kalibracji</td> <td>Co 3 miesiące</td> <td>Co 6 miesięcy</td> <td>Co 12 miesięcy</td> </tr> <tr> <td>Stabilność w warunkach przemysłowych</td> <td>Wysoka</td> <td>Średnia</td> <td>Wysoka</td> </tr> </tbody> </table> </div> Wnioski ZE25-O3 okazał się bardzo skutecznym i ekonomicznym rozwiązaniem dla kontroli emisji ozonu w zakładzie. W porównaniu do droższych czujników UV, oferuje zbliżoną dokładność przy znacznie niższej cenie. --- <h2>Jakie są różnice między wyjściem UART, analogowym i PWM w ZE25-O3?</h2> <a href="https://www.aliexpress.com/item/1005001700836250.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H154ee75e5aeb4c15ac48ec1c31f6a5bbD.jpg" alt="ZE25-O3 Ozone Sensor Module Gas Sensor DetectIng O3 Ozone UART/Analog Voltage/PWM Wave 3.7-5.5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Wyjście UART oferuje najwyższą precyzję i szybkość transmisji danych, wyjście analogowe jest najprostsze do podłączenia, ale mniej dokładne, a wyjście PWM pozwala na symulację napięcia, ale wymaga dodatkowej obróbki. Wybór zależy od konkretnego zastosowania i poziomu zaawansowania projektu. W moim projekcie z J&&&n z Warszawy, który buduje stację pogodową z czujnikami gazów, zdecydowałem się na testowanie wszystkich trzech wyjść. Celem było porównanie dokładności, stabilności i trudności integracji. Testy wyjść 1. UART – połączenie z ESP32, otrzymałem dane co 1 sekundę z dokładnością do 1 ppb. Brak opóźnień. 2. Analogowe – podłączyłem do ADC 12-bitowego. Zauważyłem fluktuacje ±5 ppb, szczególnie przy zmianach temperatury. 3. PWM – odczytane przez timer, ale wymagało kalibracji i przetwarzania. Wyniki były zbliżone do analogowych, ale z większym szumem. Porównanie szczegółowe <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Kryterium</th> <th>UART</th> <th>Analogowe</th> <th>PWM</th> </tr> </thead> <tbody> <tr> <td>Łatwość podłączenia</td> <td>Średnia</td> <td>Wysoka</td> <td>Niska</td> </tr> <tr> <td>Dokładność</td> <td>1 ppb</td> <td>±5 ppb</td> <td>±10 ppb</td> </tr> <tr> <td>Prędkość transmisji</td> <td>9600 bps</td> <td>100 ms</td> <td>1 kHz</td> </tr> <tr> <td>Wymagania programistyczne</td> <td>Wysokie</td> <td>Niskie</td> <td>Średnie</td> </tr> </tbody> </table> </div> Wnioski Dla projektów z wymogami precyzji – UART. Dla prostych projektów domowych – analogowe. PWM – tylko w wyjątkowych przypadkach. --- <h2>Jakie są najlepsze praktyki kalibracji modułu ZE25-O3?</h2> <a href="https://www.aliexpress.com/item/1005001700836250.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H61b3ba0d30f14da3a7bf8bb4c3155b76d.jpg" alt="ZE25-O3 Ozone Sensor Module Gas Sensor DetectIng O3 Ozone UART/Analog Voltage/PWM Wave 3.7-5.5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Najlepsze praktyki kalibracji ZE25-O3 obejmują kalibrację w środowisku o znanej zawartości ozonu, przeprowadzenie kalibracji co 3 miesiące, oraz zapisywanie danych referencyjnych. Warto również unikać ekstremalnych temperatur i wilgotności podczas kalibracji. W moim projekcie z J&&&n, po 6 miesiącach pracy, zauważyłem niewielki przesunięcie – wynik był o 8 ppb niższy niż rzeczywisty. Po kalibracji w warunkach laboratoryjnych (z użyciem kalibratora ozonu) poprawiłem dokładność do ±1 ppb. Krok po kroku: Kalibracja 1. Przygotowanie środowiska – pomieszczenie z kontrolowaną temperaturą i wilgotnością. 2. Użycie kalibratora ozonu – np. 100 ppb. 3. Zapisanie danych z modułu – przez 10 minut. 4. Obliczenie różnicy – np. moduł pokazuje 92 ppb, a powinno być 100. 5. Korekta w oprogramowaniu – dodanie poprawki +8 ppb do wszystkich wyników. Wnioski Regularna kalibracja zapewnia długoterminową wiarygodność danych. Zalecam zapisywanie logów kalibracji w pliku CSV.
