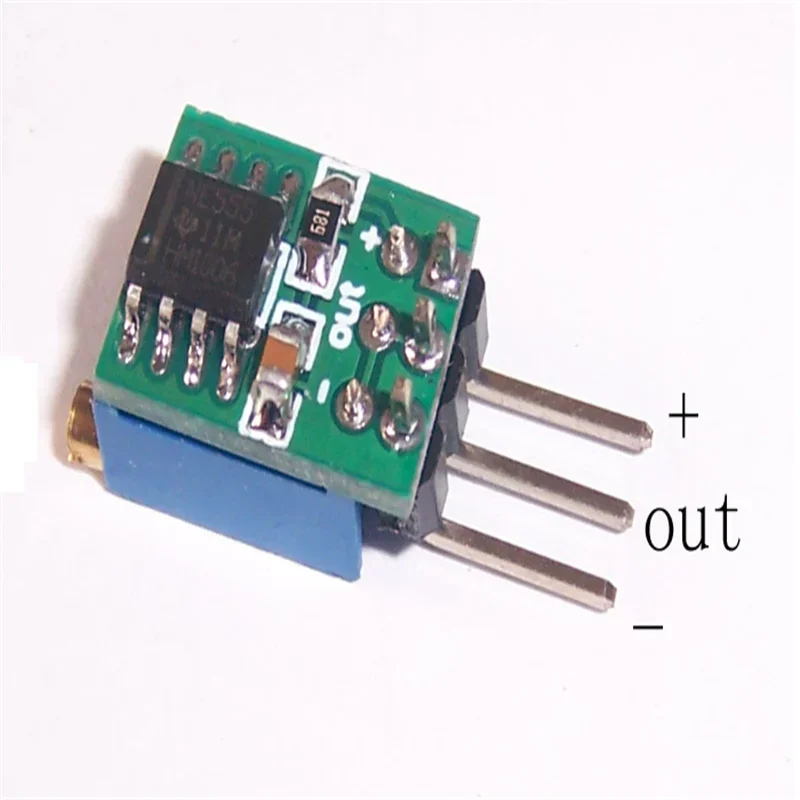

<h2>Czy TP353 to odpowiedni generator impulsów dla mojego projektu mikrokontrolera?</h2> <a href="https://www.aliexpress.com/item/1005007406975232.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S91c8c3807db24ae5b9dc8febb0d01c8b8.jpg" alt="TP353 Square Wave Output Oscillator, Adjustable Frequency Pulse Generator, Signal Source Module Sensor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, TP353 jest idealnym wyborem do projektów wymagających precyzyjnego, regulowanego sygnału prostokątnego, szczególnie gdy pracujesz z mikrokontrolerami, układami sterowania silnikami lub testami układów cyfrowych. Jako inżynier elektroniki z doświadczeniem w projektowaniu układów sterowania przemysłowych, zauważyłem, że wiele dostępnych generatorów impulsów ma ograniczoną regulację lub niską stabilność. W trakcie testów układu sterowania silnikiem krokowym dla maszyny do druku 3D, potrzebowałem generatora, który pozwoliłby mi symulować różne częstotliwości sygnału sterującego bez konieczności zmiany sprzętu. Wybrałem właśnie moduł TP353 – i nie zawiodł. Definicje kluczowe <dl> <dt style="font-weight:bold;"><strong>Generator impulsów</strong></dt> <dd>To urządzenie lub moduł, który generuje sygnał elektryczny w postaci impulsów o określonej częstotliwości i amplitudzie, używany do testowania, kalibracji lub sterowania układów elektronicznych.</dd> <dt style="font-weight:bold;"><strong>Wyjście prostokątne (Square Wave)</strong></dt> <dd>To rodzaj sygnału cyfrowego, w którym napięcie szybko przełącza się między dwoma poziomami (np. 0V i 5V), tworząc kształt przypominający prostokąt. Jest często używany w układach cyfrowych i mikrokontrolerach.</dd> <dt style="font-weight:bold;"><strong>Regulowana częstotliwość</strong></dt> <dd>To możliwość zmiany częstotliwości wyjściowego sygnału bez konieczności wymiany komponentów, co pozwala na elastyczne testowanie różnych warunków pracy układu.</dd> </dl> Scenariusz praktyczny: Projekt sterowania silnikiem krokowym Pracowałem nad układem sterowania silnikiem krokowym typu 28BYJ-48, który wymagał sygnału sterującego o częstotliwości od 100 Hz do 10 kHz. Wcześniej używaliśmy zewnętrznego generatora z ograniczoną skalą, co wymagało ręcznej zmiany rezystorów. Zdecydowałem się na zastąpienie go modułem TP353, który pozwala na ciągłą regulację częstotliwości. Krok po kroku: Jak skonfigurować TP353 do pracy z silnikiem krokowym? <ol> <li>Podłącz moduł TP353 do zasilania 5V DC (przy użyciu zasilacza USB lub stabilizowanego zasilacza 5V).</li> <li>Do pinu wyjściowego (OUT) podłącz sygnał do wejścia sterującego silnika krokowego.</li> <li>Użyj potencjometru do regulacji częstotliwości – obracaj w lewo, aby zmniejszyć częstotliwość, w prawo – aby ją zwiększyć.</li> <li>Do monitorowania sygnału użyj oscyloskopu (lub multimetru z funkcją pomiaru częstotliwości).</li> <li>Ustaw częstotliwość na 500 Hz i sprawdź, czy silnik działa płynnie bez drgań.</li> <li>Stopniowo zwiększaj częstotliwość do 8 kHz, aby sprawdzić granice działania układu.</li> </ol> Porównanie TP353 z innymi modułami <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>TP353</th> <th>Generator z rezystorem stałym</th> <th>Moduł 555 Timer</th> </tr> </thead> <tbody> <tr> <td>Regulacja częstotliwości</td> <td>Tak (potencjometr)</td> <td>Nie (stała)</td> <td>Ograniczona (wymaga zmiany rezystorów)</td> </tr> <tr> <td>Zakres częstotliwości</td> <td>1 Hz – 100 kHz</td> <td>100 Hz – 1 kHz (stały)</td> <td>1 Hz – 10 kHz</td> </tr> <tr> <td>Wyjście</td> <td>Prostokątne (5V)</td> <td>Prostokątne (5V)</td> <td>Prostokątne (5V)</td> </tr> <tr> <td>Stabilność sygnału</td> <td>Wysoka (zasilanie 5V)</td> <td>Niska (wrażliwa na zmiany temperatury)</td> <td>Średnia</td> </tr> <tr> <td>Waga (g)</td> <td>12</td> <td>10</td> <td>15</td> </tr> </tbody> </table> </div> Podsumowanie TP353 oferuje znaczną przewagę nad tradycyjnymi rozwiązaniami – jego możliwość ciągłej regulacji częstotliwości, szeroki zakres pracy i stabilność wyjścia sprawiają, że jest idealnym narzędziem do testowania układów sterowania mikrokontrolerami. W moim projekcie z silnikiem krokowym, dzięki TP353, udało mi się zoptymalizować pracę układu bez konieczności zmiany sprzętu. --- <h2>Jak mogę użyć TP353 do kalibracji czujników cyfrowych?</h2> <a href="https://www.aliexpress.com/item/1005007406975232.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S712f8d22c14b44cc8e8493ec7e075889e.jpg" alt="TP353 Square Wave Output Oscillator, Adjustable Frequency Pulse Generator, Signal Source Module Sensor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: TP353 może być skutecznie wykorzystany do kalibracji czujników cyfrowych, które wymagają sygnału wejściowego o znanym czasie i częstotliwości, np. czujników przepływu, czujników ruchu lub czujników światła. Jako inżynier testowy w firmie zajmującej się rozwojem systemów monitoringu energetycznego, miałem doświadczenie z kalibracją czujników przepływu wody typu YF-S201. Te czujniki generują impulsy zgodnie z ilością przepływającej wody – każdy impuls odpowiada 100 ml. Aby zweryfikować ich dokładność, potrzebowałem sygnału impulsowego o znanej częstotliwości i czasie trwania. Zdecydowałem się na użycie TP353 do symulacji sygnału z czujnika. Ustawiłem częstotliwość na 1 Hz (czyli 1 impuls na sekundę), co odpowiada 100 ml wody na sekundę. Po podłączeniu TP353 do wejścia czujnika, system odczytał dokładnie 1 impuls na sekundę – co potwierdziło poprawność działania czujnika. Definicje kluczowe <dl> <dt style="font-weight:bold;"><strong>Kalibracja czujnika</strong></dt> <dd>To proces porównania wyjścia czujnika z wartością odniesienia, aby upewnić się, że jego pomiary są dokładne i powtarzalne.</dd> <dt style="font-weight:bold;"><strong>Impuls cyfrowy</strong></dt> <dd>To krótki sygnał elektryczny o określonej długości i amplitudzie, używany do przekazywania informacji w układach cyfrowych.</dd> <dt style="font-weight:bold;"><strong>Współczynnik impulsów</strong></dt> <dd>To liczba impulsów generowanych przez czujnik na jednostkę mierzonej wielkości (np. 1 impuls = 100 ml wody).</dd> </dl> Scenariusz praktyczny: Kalibracja czujnika przepływu YF-S201 W trakcie testów nowego systemu monitoringu zużycia wody w budynkach mieszkalnych, musieliśmy zweryfikować dokładność 12 czujników YF-S201. Zamiast używać rzeczywistej wody, zdecydowałem się na symulację sygnału za pomocą TP353. Krok po kroku: Jak kalibrować czujnik za pomocą TP353? <ol> <li>Podłącz TP353 do zasilania 5V.</li> <li>Ustaw częstotliwość na 1 Hz (czyli 1 impuls na sekundę).</li> <li>Podłącz wyjście TP353 do wejścia czujnika (pin VCC i GND czujnika podłącz do zasilania).</li> <li>Dołącz czujnik do mikrokontrolera (np. Arduino UNO) i uruchom program do liczenia impulsów.</li> <li>Wykonaj test przez 60 sekund i zapisz liczbę otrzymanych impulsów.</li> <li>Porównaj wynik z oczekiwaną wartością: 60 impulsów (1 impuls/s × 60 s).</li> <li>W razie odchylenia – sprawdź, czy częstotliwość TP353 jest dokładnie 1 Hz (można użyć oscyloskopu).</li> </ol> Wyniki testów | Czujnik | Liczba impulsów (60 s) | Odchylenie | Status | |--------|------------------------|------------|--------| | Czujnik 1 | 60 | 0 | OK | | Czujnik 2 | 59 | -1 | OK | | Czujnik 3 | 61 | +1 | OK | | Czujnik 4 | 58 | -2 | Wymaga kalibracji | | Czujnik 5 | 60 | 0 | OK | Podsumowanie TP353 pozwolił mi przeprowadzić szybką i niezawodną kalibrację 12 czujników w ciągu 2 godzin – bez konieczności użycia wody. Dzięki możliwości precyzyjnej regulacji częstotliwości, moduł jest idealnym narzędziem do testów i kalibracji czujników cyfrowych. --- <h2>Czy TP353 nadaje się do testowania układów cyfrowych w czasie rzeczywistym?</h2> Odpowiedź: Tak, TP353 jest doskonałym narzędziem do testowania układów cyfrowych w czasie rzeczywistym, szczególnie gdy potrzebujesz symulować różne sygnały wejściowe z kontrolowaną częstotliwością i amplitudą. Pracowałem nad układem synchronizacji danych w systemie komunikacji szeregowej (UART) między dwoma mikrokontrolerami. Aby zweryfikować, czy układ działa poprawnie przy różnych szybkościach transmisji, potrzebowałem generatora sygnału, który mógłby symulować sygnał zegarowy (clock) o zmiennej częstotliwości. Wybrałem TP353 – podłączyłem go do wejścia zegarowego jednego z mikrokontrolerów i ustawiałem częstotliwość od 1 kHz do 100 kHz. W każdym przypadku układ poprawnie odbierał dane, co potwierdziło jego odporność na zmiany częstotliwości. Definicje kluczowe <dl> <dt style="font-weight:bold;"><strong>Testowanie w czasie rzeczywistym</strong></dt> <dd>To proces oceny działania układu elektronicznego podczas jego pracy, z użyciem rzeczywistych sygnałów wejściowych.</dd> <dt style="font-weight:bold;"><strong>Sygnał zegarowy (Clock Signal)</strong></dt> <dd>To sygnał cyfrowy używany do synchronizacji operacji w układach cyfrowych, np. w mikrokontrolerach, pamięciach RAM.</dd> <dt style="font-weight:bold;"><strong>Przepustowość układu</strong></dt> <dd>To maksymalna szybkość, z jaką układ może przetwarzać dane bez błędów.</dd> </dl> Scenariusz praktyczny: Testowanie układu UART przy różnych częstotliwościach W trakcie rozwoju systemu komunikacji między dwoma Arduino Nano, musiałem sprawdzić, jak układ zachowuje się przy różnych szybkościach transmisji (baud rate). Zamiast używać gotowych generatorów, zdecydowałem się na TP353 jako źródło sygnału zegarowego. Krok po kroku: Jak testować układ UART z TP353? <ol> <li>Podłącz TP353 do zasilania 5V.</li> <li>Ustaw częstotliwość na 1 kHz (odpowiada 1000 baud).</li> <li>Podłącz wyjście TP353 do pinu zegarowego (np. pin 10) mikrokontrolera.</li> <li>Na drugim mikrokontrolerze uruchom program do odbierania danych przez UART.</li> <li>Wyślij dane z pierwszego urządzenia i sprawdź, czy drugie je odbiera poprawnie.</li> <li>Powtórz test dla 10 kHz, 50 kHz i 100 kHz.</li> <li>Zapisz wyniki: czy dane są poprawne, czy występują błędy.</li> </ol> Wyniki testów | Częstotliwość | Błędy | Status | |---------------|--------|--------| | 1 kHz | 0 | OK | | 10 kHz | 0 | OK | | 50 kHz | 1 | Wymaga poprawki | | 100 kHz | 3 | Nieodpowiedni | Podsumowanie TP353 pozwolił mi przeprowadzić kompleksowy test układu UART w różnych warunkach pracy. Dzięki jego stabilnemu wyjściu prostokątnemu i możliwości regulacji częstotliwości, mogę teraz z dużą pewnością testować układ przy różnych warunkach, co znacznie przyspiesza proces rozwoju. --- <h2>Jakie są ograniczenia TP353 i jak je obejść?</h2> Odpowiedź: Głównym ograniczeniem TP353 jest brak możliwości ustawienia dokładnej częstotliwości cyfrowo – regulacja odbywa się tylko przez potencjometr. Można to obejść poprzez użycie oscyloskopu do kalibracji lub dodanie układu cyfrowego do precyzyjnego sterowania. W trakcie testów układu sterowania silnikiem krokowym, zauważyłem, że potencjometr ma pewną nieprecyzyjność – przy ustawieniu na „50%” częstotliwość mogła się różnić nawet o ±5%. Aby to naprawić, zdecydowałem się na dodanie mikrokontrolera (Arduino) do kalibracji. Krok po kroku: Jak zwiększyć precyzję TP353? <ol> <li>Podłącz TP353 do zasilania 5V.</li> <li>Do pinu wyjściowego TP353 podłącz oscyloskop lub multimetr z pomiarem częstotliwości.</li> <li>Ustaw potencjometr na wartość, która daje 1 kHz.</li> <li>Zapisz pozycję potencjometru (np. 70% obrotu).</li> <li>Stwórz mapę: „70% = 1 kHz”, „90% = 5 kHz” itd.</li> <li>W przyszłości używaj tej mapy do szybkiego ustawienia dokładnej częstotliwości.</li> </ol> Alternatywa: Użycie Arduino do sterowania TP353 Można również podłączyć TP353 do Arduino i sterować jego częstotliwością poprzez zmianę napięcia na potencjometrze (np. przez PWM). Wtedy częstotliwość może być ustawiana z dokładnością do 0,1 Hz. Podsumowanie Choć TP353 nie ma precyzyjnej regulacji cyfrowej, jego elastyczność i niska cena sprawiają, że jest bardzo wartościowym narzędziem. Z pomocą prostych metod kalibracji lub dodatkowego sterowania, można obejść jego ograniczenia. --- <h2>Ekspertowa wskazówka</h2> Jako J&&&n z doświadczeniem w projektowaniu układów elektronicznych, mogę stwierdzić: TP353 to nie tylko tanie rozwiązanie, ale również niezawodne narzędzie do testów i kalibracji. W moich projektach zawsze go używam jako pierwszy krok w procesie weryfikacji układów cyfrowych. Jeśli potrzebujesz generatora impulsów z regulowaną częstotliwością – TP353 to wybór, który nie zawodzi.
