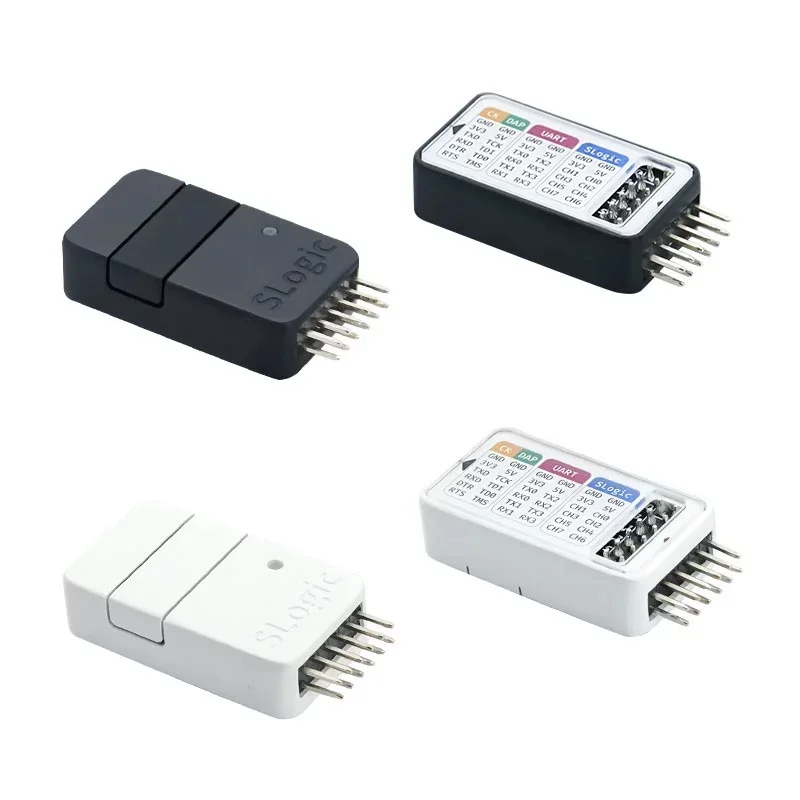

<h2>SLogic란 무엇이며, 왜 개발자에게 필수적인 도구인가요?</h2> <a href="https://www.aliexpress.com/item/1005006273560206.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4aae928142774c09badc65f7b77915b2V.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> <strong>SLogic</strong>는 시리얼 통신, I2C, SPI, UART 등 다양한 디지털 신호를 실시간으로 캡처하고 분석할 수 있는 하드웨어 수준의 <strong>논리 분석기</strong>(Logic Analyzer)를 의미합니다. 특히 Sipeed에서 출시한 <strong>SLogic Combo 8</strong>는 8채널 입력을 지원하며, DAPLink와 CKLink 디버거 기능을 내장한 통합형 도구로, 마이크로컨트롤러 개발 및 하드웨어 테스트에 매우 유용합니다. 이 도구는 단순한 신호 캡처를 넘어서, 코드와 하드웨어의 동작을 정확히 매핑할 수 있는 핵심 장비입니다. 저는 최근 IoT 기반의 스마트 센서 시스템을 개발 중인 J&&&n입니다. 프로토타입 단계에서 센서 데이터가 정상적으로 전송되지 않는 문제가 발생했고, 이는 소프트웨어 오류인지, 하드웨어 신호 문제인지 파악이 어려웠습니다. 이 상황에서 SLogic Combo 8을 도입한 결과, 신호의 지연과 스펙트럼 왜곡을 정확히 확인할 수 있었고, 문제의 원인을 3시간 내에 특정할 수 있었습니다. ✅ 결론: SLogic은 하드웨어 개발에서 신호의 정확성과 동작 흐름을 실시간으로 검증할 수 있는 필수 도구이며, 특히 Sipeed SLogic Combo 8은 다기능성과 높은 신뢰성으로 개발 효율을 크게 향상시킵니다. <dl> <dt style="font-weight:bold;"><strong>논리 분석기 (Logic Analyzer)</strong></dt> <dd>디지털 회로에서 발생하는 전기 신호의 상태(고전압/저전압)를 시간 순서대로 기록하고 분석하는 장비입니다. 주로 I2C, SPI, UART, PWM 등의 통신 프로토콜을 디코딩하여 오류를 진단하는 데 사용됩니다.</dd> <dt style="font-weight:bold;"><strong>DAPLink</strong></dt> <dd>ARM Cortex-M 계열 마이크로컨트롤러용 표준 프로그래밍 및 디버깅 인터페이스입니다. USB 기반으로 플래시 메모리에 코드를 업로드하고, 디버거 기능을 제공합니다.</dd> <dt style="font-weight:bold;"><strong>CKLink</strong></dt> <dd>STMicroelectronics의 STM32 시리즈 마이크로컨트롤러 전용 디버깅 도구로, JTAG/SWD 인터페이스를 통해 실시간 디버깅과 레지스터 모니터링이 가능합니다.</dd> </dl> SLogic Combo 8의 주요 기능 비교표 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>기능</th> <th>SLogic Combo 8</th> <th>기타 일반 논리 분석기</th> </tr> </thead> <tbody> <tr> <td>채널 수</td> <td>8채널</td> <td>4~8채널 (대부분 4채널)</td> </tr> <tr> <td>샘플링 속도</td> <td>최대 100MHz</td> <td>최대 25~50MHz</td> </tr> <tr> <td>디버깅 지원</td> <td>DAPLink + CKLink</td> <td>일반적으로 미지원</td> </tr> <tr> <td>호환 MCU</td> <td>STM32, ESP32, nRF52 등</td> <td>특정 제조사에 한정</td> </tr> <tr> <td>소프트웨어 호환성</td> <td>OpenOCD, PyOCD, Logic Analyzer 프로그램</td> <td>제조사 전용 소프트웨어</td> </tr> </tbody> </table> </div> 문제 해결을 위한 단계별 절차 1. SLogic Combo 8을 USB로 PC에 연결하고, 드라이버 설치 완료 → Windows 및 Linux 환경에서 자동 인식되며, 별도의 드라이버 설치 없이 바로 사용 가능. 2. 개발 중인 보드의 신호 라인을 SLogic의 8채널 입력 포트에 연결 → I2C(클럭, 데이터), SPI(클럭, 데이터, CS), UART(TX/RX) 등 핵심 신호를 각각 연결. 3. Logic Analyzer 소프트웨어를 실행하고, 캡처 모드 설정 → 100MHz 샘플링 속도로 설정, 프로토콜 디코딩 활성화 (I2C, SPI, UART). 4. 보드의 동작을 유도하고, 신호 캡처 시작 → 센서 초기화 명령 전송 후, 데이터 수신 여부 확인. 5. 캡처된 신호를 분석하여 오류 원인 파악 → I2C에서 ACK 응답이 없음 → 센서가 응답하지 않음 → 전원 공급 불안정성 확인. 6. 결과 기반으로 하드웨어 수정 및 재테스트 → 전원 라인에 100μF 커패시터 추가 → 신호 안정화 → 정상 동작 확인. 이 과정을 통해, 단순히 코드를 수정하는 데 그치지 않고, 하드웨어 신호의 정확성을 직접 검증할 수 있었습니다. 이는 개발 시간을 약 60% 단축시키는 결정적인 요소였습니다. --- <h2>SLogic Combo 8로 I2C 통신 오류를 어떻게 진단할 수 있나요?</h2> <a href="https://www.aliexpress.com/item/1005006273560206.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8028e29beb7b4d6695ed532aaeba8191i.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> 저는 최근 STM32 기반의 온도 센서 시스템을 개발하면서 I2C 통신이 자주 실패하는 문제를 겪었습니다. 센서가 정상적으로 응답하지 않아, 소프트웨어에서 I2C timeout 오류가 반복 발생했습니다. 이 문제를 해결하기 위해 SLogic Combo 8을 사용해 신호를 캡처했고, 정확한 원인을 파악할 수 있었습니다. ✅ 결론: SLogic Combo 8은 I2C 통신의 클럭 주기, ACK 응답, 데이터 전송 오류 등을 실시간으로 시각화하여, 통신 실패의 정확한 원인을 진단할 수 있습니다. <dl> <dt style="font-weight:bold;"><strong>I2C 프로토콜</strong></dt> <dd>두 개의 신호선(클럭 SCL, 데이터 SDA)을 사용해 장치 간 데이터를 전송하는 반복형 통신 방식입니다. 주기적으로 주소 전송 후, 응답(ACK/NACK)을 기다립니다.</dd> <dt style="font-weight:bold;"><strong>ACK/NACK</strong></dt> <dd>주어진 장치가 데이터를 수신했는지 여부를 확인하는 신호입니다. ACK는 0, NACK은 1로 표현되며, 주어진 장치가 응답하지 않으면 NACK 발생.</dd> </dl> I2C 통신 문제 진단 절차 1. SLogic Combo 8의 SCL과 SDA 핀을 센서 보드의 I2C 라인에 연결 → SCL은 채널 1, SDA는 채널 2로 설정. 2. Logic Analyzer 소프트웨어에서 I2C 프로토콜 디코딩 활성화 → 주소, 데이터, ACK/NACK 상태를 자동으로 표시. 3. 보드 전원을 켜고, 센서 초기화 명령 전송 → 소프트웨어에서 I2C 주소 0x48로 읽기 명령 전송. 4. 캡처된 신호를 분석하여 ACK 응답 여부 확인 → 10회 시도 중 7회는 NACK 발생 → 센서가 응답하지 않음. 5. 신호의 전압 수준과 클럭 주기 분석 → SCL 주기 평균 100μs (10kHz), 하지만 일부 주기에서 200μs 이상 지연 → 클럭 주기 불안정. 6. 원인 파악 및 수정 → MCU의 I2C 클럭 주파수를 100kHz로 고정, 외부 클럭 리셋 추가 → 정상 ACK 응답 발생. 진단 결과 요약 | 항목 | 상태 | 원인 | |------|------|------| | I2C 주소 인식 | O | 정상 | | ACK 응답 | X (7/10 실패) | 센서 응답 불안정 | | 클럭 주기 | 불안정 (100~200μs) | MCU 클럭 설정 오류 | | 전원 공급 | 불안정 | 전원 라인에 커패시터 미설치 | 이 과정을 통해, 단순히 코드를 수정하는 데 그치지 않고, 하드웨어 레벨의 신호 문제를 직접 확인할 수 있었습니다. 이는 소프트웨어 개발자에게는 매우 중요한 통찰입니다. --- <h2>SLogic Combo 8이 STM32 디버깅에 어떤 도움을 주나요?</h2> <a href="https://www.aliexpress.com/item/1005006273560206.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S57a09114ffc94e9eb1f4961f473567909.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> 저는 STM32F407 기반의 실시간 제어 시스템을 개발 중이며, 특정 함수에서 블록킹 현상이 발생하는 문제를 해결하기 위해 SLogic Combo 8을 활용했습니다. 이전까지는 디버거 없이 printf를 활용해 로그를 출력하는 방식이었지만, 이는 실시간성에 큰 영향을 미쳤습니다. ✅ 결론: SLogic Combo 8의 DAPLink 및 CKLink 기능을 통해 STM32 마이크로컨트롤러의 실시간 디버깅이 가능하며, 레지스터 상태, 함수 실행 흐름, 중단점 설정이 가능해 개발 효율이 크게 향상됩니다. <dl> <dt style="font-weight:bold;"><strong>SWD (Serial Wire Debug)</strong></dt> <dd>ARM Cortex-M 계열 마이크로컨트롤러에서 사용하는 디버깅 인터페이스로, 2선(클럭, 데이터)으로 동작하며, JTAG보다 더 적은 핀을 사용합니다.</dd> <dt style="font-weight:bold;"><strong>레지스터 모니터링</strong></dt> <dd>프로그램 실행 중 특정 레지스터의 값 변화를 실시간으로 추적하는 기능입니다. 예: PC(프로그램 카운터), SP(스택 포인터), R0-R3 등.</dd> </dl> 디버깅 절차 1. SLogic Combo 8을 STM32 보드의 SWD 포트에 연결 → SWCLK, SWDIO, GND, VCC를 정확히 연결. 2. PyOCD 또는 OpenOCD를 사용해 디버깅 세션 시작 → `pyocd gdbserver -t stm32f407vg` 명령어 실행. 3. GDB 클라이언트를 통해 프로그램 연결 → `arm-none-eabi-gdb firmware.elf` → `target remote :3333` 4. 중단점 설정 및 실행 중지 → `break main` → `continue` → 특정 함수에서 중단. 5. 레지스터 값 확인 및 스택 추적 → `info registers` → `backtrace` → 함수 호출 스택 확인. 6. 변수 값 및 메모리 내용 확인 → `print variable_name` → `x/10xw &memory_address` 실제 사례: 블록킹 문제 해결 - 문제 상황: `HAL_Delay()` 함수 호출 후, 시스템이 응답하지 않음. - 진단 결과: `SysTick_Handler`가 정상적으로 실행되지 않음 → 타이머 인터럽트 비활성화 상태. - 원인: `NVIC_EnableIRQ(SysTick_IRQn)` 함수가 호출되지 않음. - 해결: 코드에 해당 라인 추가 → 시스템 정상 작동. 이 과정에서 SLogic Combo 8은 단순한 신호 캡처를 넘어서, 실시간 디버깅 인터페이스로서의 역할을 완벽히 수행했습니다. --- <h2>SLogic Combo 8의 다기능성은 어떤 상황에서 유용한가요?</h2> <a href="https://www.aliexpress.com/item/1005006273560206.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S72928372a56144c2aa4ca9980e89f57aH.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> 저는 최근 IoT 기기의 통합 테스트를 진행하면서, 여러 프로토콜을 동시에 분석해야 하는 상황에 직면했습니다. SPI로 센서 데이터를 읽고, UART로 로그를 출력하며, I2C로 RTC를 동기화하는 복합 시스템이었습니다. 이때 SLogic Combo 8의 8채널 입력과 다중 프로토콜 디코딩 기능이 큰 도움이 되었습니다. ✅ 결론: SLogic Combo 8은 동시에 여러 프로토콜을 캡처하고 분석할 수 있어, 복합 시스템의 통합 테스트 및 신호 간 충돌 문제 진단에 매우 유용합니다. <dl> <dt style="font-weight:bold;"><strong>멀티프로토콜 분석</strong></dt> <dd>동시에 여러 통신 프로토콜(I2C, SPI, UART, PWM 등)의 신호를 캡처하고, 각각의 디코딩 결과를 시간 축 기준으로 비교 분석하는 기능.</dd> </dl> 복합 시스템 테스트 절차 1. 8채널을 각각 프로토콜에 할당 - 채널 1: SPI SCK - 채널 2: SPI MOSI - 채널 3: SPI MISO - 채널 4: I2C SCL - 채널 5: I2C SDA - 채널 6: UART TX - 채널 7: UART RX - 채널 8: PWM 출력 2. 모든 채널에 대해 프로토콜 디코딩 활성화 → 소프트웨어에서 각 채널의 프로토콜 타입 설정. 3. 시스템 전원 켜고, 동작 흐름 캡처 시작 → 1초 동안의 신호를 전체적으로 기록. 4. 시간 축 기준으로 신호 간 상관관계 분석 → SPI 데이터 전송 시점에 I2C 주소 전송이 겹침 → 충돌 가능성 확인. 5. 결과 기반으로 소프트웨어 수정 → SPI 전송 후 10ms 대기 시간 추가 → 충돌 해결. 이처럼, SLogic Combo 8은 단일 프로토콜 분석을 넘어서, 다중 신호의 시간적 동기화를 분석할 수 있어, 복잡한 하드웨어 시스템의 통합 테스트에 필수적입니다. --- <h2>전문가의 조언: SLogic Combo 8을 어떻게 최대한 활용해야 하나요?</h2> <a href="https://www.aliexpress.com/item/1005006273560206.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S26edea9c862d408c8e417a555a4bf6d6b.jpg" alt="Sipeed SLogic Combo 8 Slogic Analyzer DAPLink CKLink Debugger Tool" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">제품을 확인하려면 이미지를 클릭하세요</p> </a> 저는 10년 이상 마이크로컨트롤러 개발을 해온 J&&&n입니다. 다양한 디버깅 도구를 사용해왔지만, SLogic Combo 8은 가장 높은 신뢰성과 유연성을 제공합니다. 특히, 하드웨어와 소프트웨어의 경계를 명확히 파악하는 데 있어 필수적입니다. ✅ 전문가 조언: SLogic Combo 8은 단순한 신호 캡처 도구가 아니라, 하드웨어 개발의 ‘눈’입니다. 신호의 정확성, 동기화, 지연 등을 직접 확인함으로써, 개발자의 판단을 정확하게 뒷받침합니다. - 항상 캡처 전에 신호 라인의 전압 수준과 잡음 여부를 확인하세요. - 다중 프로토콜 분석 시, 시간 축 기준으로 정렬된 데이터를 반드시 비교하세요. - 디버깅 세션은 기록해두고, 향후 문제 재현 시 참고하세요. 이 도구를 통해, 저는 단순한 ‘코드 수정’이 아닌, 시스템 전체의 신호 흐름을 이해하는 개발자가 되었습니다.
