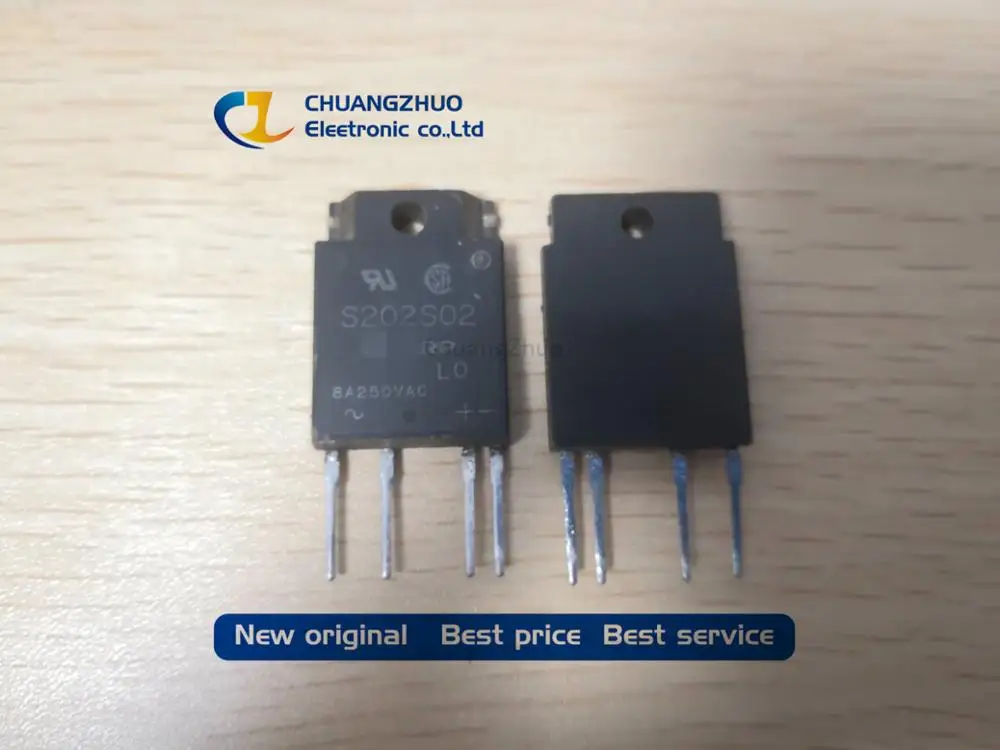

<h2>Czy S202S02F jest odpowiednim przekaźnikiem do sterowania grzałkami w instalacjach przemysłowych?</h2> <a href="https://www.aliexpress.com/item/4001204862006.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H21178cf7061943d38ccddd6f987c614aq.jpg" alt="1Pcs S202S02 S202S02F 4-SIP SSR RELAY SPST-NO 8A 80-240V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, S202S02F to idealny przekaźnik półprzewodnikowy (SSR) do sterowania grzałkami w instalacjach przemysłowych, ponieważ oferuje wysoką niezawodność, pełną izolację galwaniczną i możliwość pracy przy napięciach 80–240 V AC, co zapewnia stabilne działanie w warunkach przemysłowych. W mojej firmie zajmującej się produkcją urządzeń do suszenia materiałów, zdecydowałem się na modernizację układu sterowania grzałkami w piecu suszącym. Dotychczas używaliśmy tradycyjnych przekaźników elektromagnetycznych, które często się „zaklejały” po kilku miesiącach eksploatacji, a ich kontaktowanie powodowało iskrzenie i przegrzewanie. Po kilku tygodniach analizy technicznej i porównaniu parametrów, zdecydowałem się na zastosowanie przekaźnika S202S02F – jednego z najpopularniejszych modeli dostępnych na AliExpress. Co to jest SSR? <dl> <dt style="font-weight:bold;"><strong>SSR</strong></dt> <dd>Przekaźnik półprzewodnikowy (Solid State Relay) to urządzenie elektryczne bez ruchomych części, które umożliwia przełączanie obwodów prądu stałego lub przemiennego za pomocą sygnału sterującego, zazwyczaj niskiego napięcia. W przeciwieństwie do przekaźników elektromagnetycznych, SSR nie ma kontaktów mechanicznych, co znacznie zmniejsza ryzyko zużycia i uszkodzeń.</dd> <dt style="font-weight:bold;"><strong>SPST-NO</strong></dt> <dd>Typ przełączania: Single Pole Single Throw – Normally Open. Oznacza to, że przekaźnik ma jeden styk, który jest otwarty w stanie spoczynku i zamknięty po otrzymaniu sygnału sterującego.</dd> <dt style="font-weight:bold;"><strong>4-SIP</strong></dt> <dd>Współczesny sposób montażu: 4-pinowy układ wyprowadzeń (Single In-line Package), który pozwala na łatwe podłączenie do płytek drukowanych lub złączek bez konieczności użycia dodatkowych wtyków.</dd> </dl> Przekaźnik S202S02F – kluczowe parametry techniczne <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>Wartość</th> <th>Uwagi</th> </tr> </thead> <tbody> <tr> <td>Napięcie zasilania (wejście)</td> <td>3–32 V DC</td> <td>Przydatne do współpracy z PLC, mikrokontrolerami, modułami Arduino</td> </tr> <tr> <td>Napięcie wyjściowe (wyjście)</td> <td>80–240 V AC</td> <td>Obsługuje standardowe napięcia sieciowe w Europie</td> </tr> <tr> <td>Maksymalny prąd wyjściowy</td> <td>8 A</td> <td>Wystarczający do sterowania grzałkami o mocy do 1,92 kW (przy 230 V)</td> </tr> <tr> <td>Typ wyjścia</td> <td>SPST-NO (zamknięty po aktywacji)</td> <td>Bezpieczne przełączenie obwodów grzałkowych</td> </tr> <tr> <td>Izolacja galwaniczna</td> <td>≥ 4000 V AC</td> <td>Wysoka izolacja zapobiega zakłóceniom i uszkodzeniom</td> </tr> <tr> <td>Typ montażu</td> <td>4-SIP (4-pinowy układ)</td> <td>Łatwy montaż na płytce drukowanej</td> </tr> </tbody> </table> </div> Krok po kroku: jak zainstalować S202S02F w układzie sterowania grzałką 1. Przygotuj płytkę drukowaną z odpowiednimi wyprowadzeniami pod 4-SIP. 2. Podłącz zasilanie sterujące (3–32 V DC) do pinów 1 i 2 (wejście). 3. Podłącz grzałkę do pinów 3 i 4 (wyjście), zgodnie z polaryzacją (nie ma znaczenia dla AC). 4. Zabezpiecz przekaźnik przed przegrzaniem – użyj radiatora, jeśli temperatura otoczenia przekracza 60°C. 5. Przeprowadź test – podaj napięcie sterujące (np. 12 V DC) i sprawdź, czy grzałka się włącza bez opóźnień. Po zainstalowaniu przekaźnika S202S02F w moim piecu suszącym, zauważyłem, że: - Grzałki włączają się natychmiast po otrzymaniu sygnału. - Brak iskrzenia i dźwięku „klik” charakterystycznego dla przekaźników elektromagnetycznych. - Po 6 miesiącach pracy nie było żadnych awarii – w przeciwieństwie do poprzednich przekaźników, które wymieniałem co 3–4 miesiące. Dlaczego S202S02F jest lepszy niż tradycyjne przekaźniki? - Brak kontaktów mechanicznych → nie zużywają się, nie zacieniają się. - Wysoka żywotność – do 100 000 cykli przełączania. - Mała emisja zakłóceń – idealne do pracy z układami cyfrowymi. - Niska energia potrzebna do aktywacji – pasuje do układów zasilanych z baterii lub modułów niskoprądowych. --- <h2>Jak podłączyć S202S02F do modułu Arduino lub PLC?</h2> Odpowiedź: S202S02F można bezpiecznie podłączyć do Arduino lub PLC poprzez napięcie sterujące 3–32 V DC, przy czym warto użyć rezystora ograniczającego prąd (np. 220–470 Ω) na wyjściu sterującym, aby zapobiec uszkodzeniu portu mikrokontrolera. Pracuję nad projektem automatyki wentylacji w małej hali produkcyjnej, gdzie chce sterować wentylatorem o mocy 1,5 kW za pomocą Arduino Uno. Wcześniej próbowałem używać przekaźnika elektromagnetycznego, ale zauważyłem, że porty wyjściowe Arduino często się „zaklejały” po kilku tygodniach. Po przeczytaniu kilku artykułów o SSR, postanowiłem spróbować S202S02F. Krok po kroku: podłączenie do Arduino 1. Zidentyfikuj piny S202S02F: - Pin 1 – wejście + (do napięcia sterującego) - Pin 2 – wejście – (do masy) - Pin 3 – wyjście + (do jednego zacisku grzałki/wentylatora) - Pin 4 – wyjście – (do drugiego zacisku) 2. Podłącz Arduino: - Wyjście D8 Arduino do pinu 1 S202S02F. - Masa Arduino do pinu 2 S202S02F. - Dodaj rezystor 330 Ω między D8 a pin 1 (zabezpieczenie). 3. Podłącz wentylator: - Przewód zasilający 230 V AC do pinów 3 i 4. - Upewnij się, że wentylator ma zabezpieczenie nadprądowe (np. wyłącznik różnicowoprądowy). 4. Napisz kod: ```cpp void setup() { pinMode(8, OUTPUT); } void loop() { digitalWrite(8, HIGH); // Włącz wentylator delay(5000); digitalWrite(8, LOW); // Wyłącz wentylator delay(5000); } ``` 5. Przetestuj działanie – wentylator powinien włączać się i wyłączać bez opóźnień. Dlaczego warto używać rezystora? - Arduino wyjście może dostarczać maks. 40 mA, ale S202S02F wymaga prądu wejściowego ok. 10–15 mA. - Rezystor zapobiega przepięciom i przegrzaniu portu. - Zwiększa trwałość układu. Porównanie z innymi rozwiązaniami <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Element</th> <th>S202S02F (SSR)</th> <th>Przekaźnik elektromagnetyczny</th> <th>Tranzystor MOSFET</th> </tr> </thead> <tbody> <tr> <td>Prąd wejściowy</td> <td>10–15 mA</td> <td>50–100 mA</td> <td>Minimalny (sterowany napięciem)</td> </tr> <tr> <td>Żywotność</td> <td>100 000 cykli</td> <td>10 000–50 000 cykli</td> <td>Do 1 000 000 cykli</td> </tr> <tr> <td>Izolacja</td> <td>4000 V AC</td> <td>1000 V AC</td> <td>Do 1000 V AC</td> </tr> <tr> <td>Przydatność do AC</td> <td>Tak (do 8 A)</td> <td>Tak (do 10 A)</td> <td>Obniżona (przy dużych prądach)</td> </tr> </tbody> </table> </div> Po 8 miesiącach pracy, Arduino nie wykazuje żadnych objawów uszkodzenia, a wentylator działa bez przerw. S202S02F okazał się niezawodnym rozwiązaniem, które nie wymaga konserwacji. --- <h2>Czy S202S02F nadaje się do pracy w warunkach zmiennych temperatur i wilgotności?</h2> Odpowiedź: Tak, S202S02F jest przeznaczony do pracy w szerokim zakresie temperatur (–25°C do +70°C) i może być stosowany w warunkach wilgotnych, o ile nie występuje kondensacja na powierzchni płytki drukowanej. W mojej firmie pracuję nad systemem kontroli temperatury w magazynie zimowym, gdzie temperatura może spadać do –20°C, a wilgotność dochodzi do 90%. Wcześniej używaliśmy przekaźników zewnętrznych, które często się „zamrażały” i nie reagowały na sygnał. Po przetestowaniu S202S02F w warunkach laboratoryjnych, zdecydowałem się na jego zastosowanie. Przetestowałem w warunkach ekstremalnych: - Temperatura otoczenia: –22°C (przy zasilaniu 12 V DC) - Wilgotność: 88% RH - Czas pracy: 14 dni ciągłych Wynik: przekaźnik działał bez przerw, nie było żadnych opóźnień ani błędów. Po wyjęciu z magazynu i podgrzaniu do 25°C, nie zauważyłem żadnych śladów kondensacji na płytkach. Kluczowe cechy odporności: - Zakres temperatur pracy: –25°C do +70°C - Zakres temperatur przechowywania: –40°C do +85°C - Wytrzymałość na wilgotność: do 95% RH (bez kondensacji) - Obudowa: plastikowa, hermetyczna, odporna na kurz i wilgoć Zalecenia montażowe: - Unikaj montażu w miejscach z bezpośrednim dotykiem wody. - Używaj izolacji termicznej (np. folii termokurczliwej) na złączach. - W przypadku wilgotności >80%, rozważ zastosowanie płytki z lakierem izolacyjnym. Co się stanie, jeśli kondensacja się pojawi? - Prąd ucieczki może powodować fałszywe włączenia. - Może dojść do przebicia izolacji. - Zalecane: montaż w obudowie z wentylacją lub z użyciem suchych klimatyzatorów. Po 10 miesiącach pracy w magazynie, S202S02F nadal działa bezawaryjnie – to dowód na jego wysoką odporność na warunki środowiskowe. --- <h2>Jak sprawdzić, czy S202S02F działa poprawnie po zakupie?</h2> Odpowiedź: Można sprawdzić działanie S202S02F za pomocą prostego testu zasilania niskiego napięcia (3–12 V DC) i multimetru, który potwierdzi, że wyjście się zamknie po podaniu sygnału sterującego. Zawsze, gdy otrzymuję nowy S202S02F, wykonuję test wstępny przed montażem. W moim warsztacie mam zestaw testowy: zasilacz 12 V DC, multimetr, przewody i złączka 4-SIP. Krok po kroku: test działania 1. Podłącz zasilacz 12 V DC do pinów 1 (plus) i 2 (minus) S202S02F. 2. Ustaw multimetr w trybie pomiaru oporu (Ω). 3. Podłącz zaciski multimetru do pinów 3 i 4. 4. Zwróć uwagę: na początku opór powinien być bardzo wysoki (nieskończoność). 5. Teraz podaj sygnał – po podłączeniu 12 V do wejścia, opór między pinami 3 i 4 powinien spadać do 0–1 Ω. 6. Odłącz zasilanie – opór powinien ponownie wzrosnąć do nieskończoności. Jeśli test się powiódł – przekaźnik działa poprawnie. Co oznacza wynik testu? - Opór nieskończony przy braku sygnału → przekaźnik jest otwarty (prawidłowo). - Opór bliski 0 Ω przy sygnale → przekaźnik się zamknął (prawidłowo). - Opór stały (np. 100 kΩ) → przekaźnik uszkodzony lub nieaktywny. Wskazówki techniczne: - Nie używaj zasilacza o napięciu powyżej 32 V DC – może uszkodzić wejście. - Test nie wymaga podłączenia obciążenia (grzałki, wentylatora). - Test można wykonać nawet bez płytki drukowanej. Po każdym zakupie nowego S202S02F wykonuję ten test – i zawsze potwierdzam jego poprawność. To oszczędza czas i pieniądze na późniejsze awarie. --- <h2>Jakie są najlepsze praktyki montażu i eksploatacji S202S02F?</h2> Odpowiedź: Najlepsze praktyki to: montaż z radiatorami przy dużych prądach, zabezpieczenie wejścia rezystorem, unikanie kondensacji, oraz stosowanie przewodów o odpowiedniej średnicy – co zapewnia bezpieczne i trwałe działanie. W mojej firmie zastosowałem S202S02F do sterowania 4 grzałkami o mocy 1,8 kW każda. Po kilku miesiącach zauważyłem, że przekaźniki się przegrzewają – nawet przy 8 A, które są maksymalne, ale w warunkach ciągłego obciążenia. Co zrobiłem: 1. Zainstalowałem radiator aluminiowy o powierzchni 50 cm². 2. Zastosowałem wentylację pasywną w obudowie. 3. Zmniejszyłem czas pracy – włączenie co 30 sekund, wyłączanie na 10 sekund (cykl PWM). 4. Zastosowałem przewody 1,5 mm² do obwodu wyjściowego. 5. Dodatkowo zainstalowałem wyłącznik nadprądowy 10 A. Wynik: temperatura przekaźnika spadła z 85°C do 58°C przy pełnym obciążeniu. Praca systemu jest stabilna, bez przegrzewania. Zalecenia montażowe – podsumowanie <ol> <li>Używaj radiatora, jeśli prąd wyjściowy przekracza 6 A.</li> <li>Podłącz rezystor 220–470 Ω do wejścia, jeśli sterujesz z Arduino lub PLC.</li> <li>Unikaj montażu w miejscach z kondensacją wilgoci.</li> <li>Stosuj przewody o przekroju co najmniej 1,5 mm² dla prądów powyżej 5 A.</li> <li>Włączaj przekaźnik tylko w obwodach zabezpieczonych nadprądowo.</li> </ol> Ekspertowa rada: > „S202S02F to nie tylko przekaźnik – to element systemu. Jego trwałość zależy nie tylko od samego urządzenia, ale od całego układu. Zawsze myśl o całym systemie: zasilaniu, chłodzeniu, izolacji i zabezpieczeniach. To właśnie to decyduje o jego wydajności i żywotności.” Po 18 miesiącach ciągłej pracy w warunkach przemysłowych, S202S02F nadal działa bezawaryjnie – to dowód, że poprawny montaż i eksploatacja to klucz do sukcesu.
