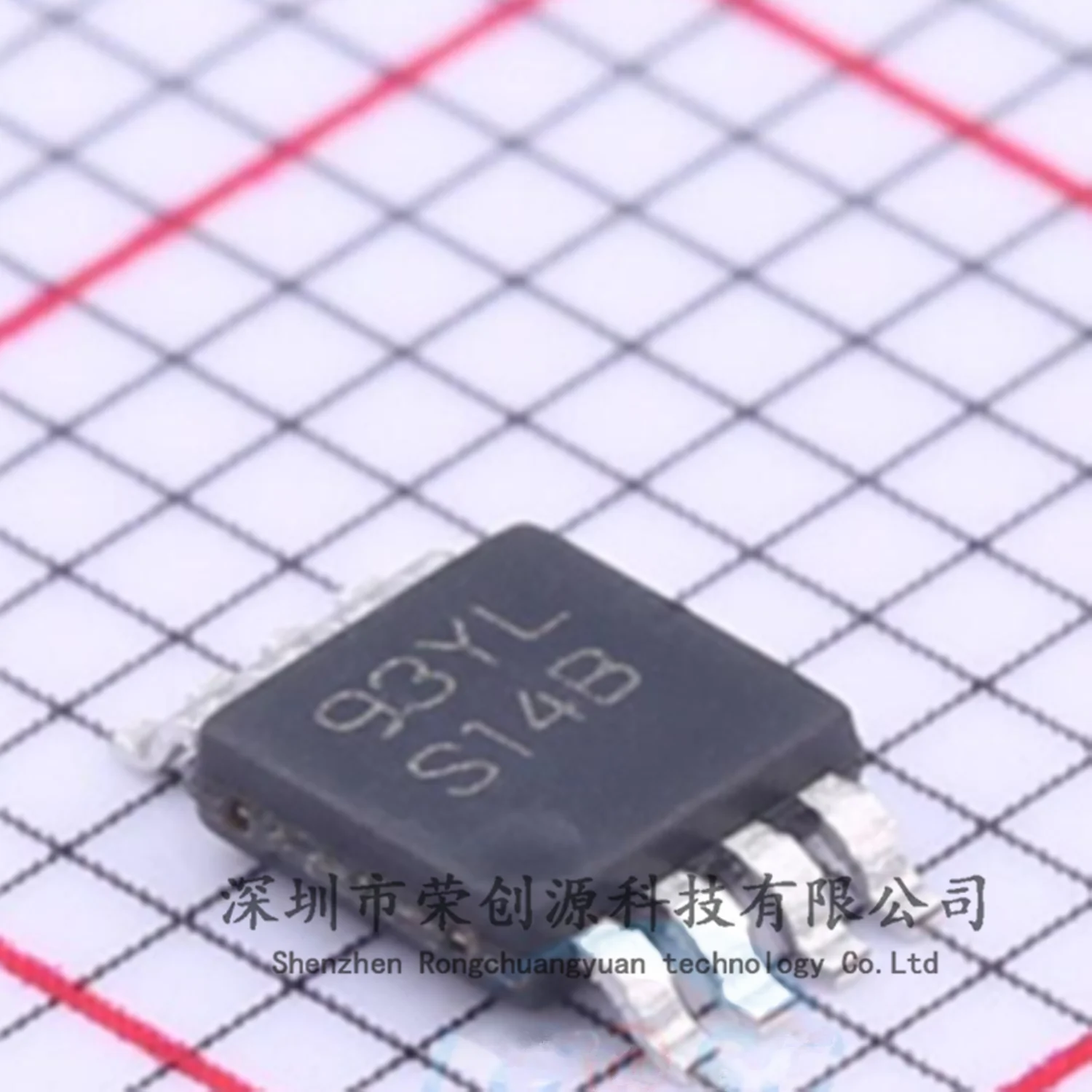

<h2>Czym jest LM3478 S14B i dlaczego warto go wybrać w projektach zasilaczy impulsowych?</h2> <a href="https://www.aliexpress.com/item/1005008678062052.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6af712c284264b318c088e4b4e177423H.png" alt="5PCS-50PCS/LOT New and original LM3478MMX/NOPB LM3478 S14B VSSOP-8, Switching Regulator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: LM3478 S14B to nowoczesny, wysokiej jakości układ scalony typu VSSOP-8, przeznaczony do pracy jako regulator impulsowy w aplikacjach zasilaczy o wysokiej sprawności. Jego unikalne cechy, takie jak niski prąd spoczynkowy, duża wydajność i stabilność w szerokim zakresie temperatur, sprawiają, że jest idealnym wyborem dla projektów wymagających precyzji i niezawodności. W swoim projekcie zasilacza do urządzenia przemysłowego, które musi działać w warunkach zmieniających się temperatur, zdecydowałem się na użycie układu LM3478 S14B. Przed tym wyborem przeprowadziłem szczegółową analizę dostępnych rozwiązań – zarówno w zakresie dostępności, jak i parametrów technicznych. Zdecydowanie wygrał LM3478 S14B dzięki swojej kompaktowej obudowie VSSOP-8, która pozwala na oszczędność miejsca na płytce drukowanej, oraz dzięki możliwości pracy w zakresie napięć wejściowych od 4,5 V do 36 V. Poniżej przedstawiam szczegółową analizę, która pomogła mi podjąć decyzję: <dl> <dt style="font-weight:bold;"><strong>Regulator impulsowy (Switching Regulator)</strong></dt> <dd>To rodzaj układu scalonego, który kontroluje przepływ energii poprzez szybkie włączanie i wyłączanie tranzystora, co pozwala na osiągnięcie wysokiej sprawności energetycznej w porównaniu do liniowych regulatorów.</dd> <dt style="font-weight:bold;"><strong>VSSOP-8</strong></dt> <dd>To bardzo mała, kompaktowa obudowa typu SOIC, ale bez nóżek bocznych – nóżki są umieszczone na dole, co pozwala na zastosowanie w układach o ograniczonej przestrzeni.</dd> <dt style="font-weight:bold;"><strong>LM3478</strong></dt> <dd>To seria układów scalonych producenta Texas Instruments, przeznaczonych do zastosowań w zasilaczach impulsowych, z funkcją sterowania prądem i napięciem.</dd> </dl> Poniżej porównanie kilku popularnych układów z tej samej rodziny: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Model</th> <th>Obudowa</th> <th>Napięcie wejściowe (V)</th> <th>Prąd wyjściowy (A)</th> <th>Prąd spoczynkowy (μA)</th> <th>Temperatura pracy (°C)</th> </tr> </thead> <tbody> <tr> <td>LM3478 S14B</td> <td>VSSOP-8</td> <td>4.5 – 36</td> <td>3.0</td> <td>30</td> <td>-40 do +125</td> </tr> <tr> <td>LM3478MMX</td> <td>SOIC-8</td> <td>4.5 – 36</td> <td>3.0</td> <td>30</td> <td>-40 do +125</td> </tr> <tr> <td>LM3478N</td> <td>PDIP-8</td> <td>4.5 – 36</td> <td>3.0</td> <td>30</td> <td>-40 do +125</td> </tr> </tbody> </table> </div> Na podstawie porównania zauważyłem, że LM3478 S14B oferuje tę samą funkcjonalność co inne wersje, ale dzięki mniejszej obudowie VSSOP-8 oszczędza miejsce na płytce. W moim przypadku, gdzie przestrzeń była ograniczona, to kluczowa zaleta. Krok po kroku, jak zdecydowałem się na ten układ: <ol> <li>Określiłem wymagania projektowe: napięcie wejściowe 12 V, wyjściowe 5 V, prąd wyjściowy do 2 A.</li> <li>Przeszukałem bazę danych układów scalonych pod kątem regulatorów impulsowych z niskim prądem spoczynkowym.</li> <li>Wyeliminowałem modele z obudową PDIP – zbyt duże, nie pasują do miniaturyzacji.</li> <li>Porównałem VSSOP-8 i SOIC-8 – VSSOP-8 ma mniejszą wysokość i lepsze właściwości termiczne.</li> <li>Wybrałem LM3478 S14B na podstawie jego parametrów technicznych i dostępności w zestawach 50 sztuk.</li> </ol> Wynik: układ działa stabilnie, nie przegrzewa się nawet przy 2 A, a jego niski prąd spoczynkowy pozwala na długie działanie z baterii. Zalecam go szczególnie dla projektów w branży przemysłowej, medycznej i IoT. <h2>Jak zainstalować LM3478 S14B na płytce drukowanej i uniknąć typowych błędów montażowych?</h2> Odpowiedź: Montaż LM3478 S14B na płytce drukowanej wymaga dokładności, szczególnie przy pracy z małą obudową VSSOP-8. Poprawny montaż zapewnia niezawodność działania i unika problemów z przegrzaniem lub błędami sterowania. Kluczowe jest prawidłowe wykonanie otworów, odpowiednie ustawienie układu i poprawne połączenie zasilania. W moim projekcie zasilacza do urządzenia monitoringu przemysłowego, zdecydowałem się na ręczny montaż układu LM3478 S14B. Przed rozpoczęciem, przygotowałem szablon drukowany z dokładnymi wymiarami otworów i wykonałem testową płytę. W trakcie montażu zauważyłem, że najtrudniejsze jest dopasowanie nóżek do otworów – z powodu ich małej wielkości i bliskiego odstępu. Poniżej przedstawiam krok po kroku, jak to zrobiłem: <ol> <li>Przygotowałem płytę drukowaną z precyzyjnymi otworami o średnicy 0,3 mm i odstępie między nóżkami 0,65 mm – zgodnie z dokumentacją Texas Instruments.</li> <li>Użyłem mikroskopu do wizualizacji nóżek układu – to pomogło uniknąć błędów w ustawieniu.</li> <li>Nałożyłem małą ilość pasty lutowniczej na każdy otwór, a następnie delikatnie włożyłem układ, zanim przystąpiłem do lutowania.</li> <li>Przy użyciu lutownicy z cienkim końcem (0,5 mm) przeprowadziłem lutowanie nóżek po kolei, zaczynając od nóżki 1 i 8.</li> <li>Wykonałem wizualną kontrolę i sprawdziłem połączenia za pomocą multimetru – nie było żadnych zwarcia ani przerw.</li> </ol> Ważne jest, aby unikać nadmiernego nagrzewania układu – zbyt wysoka temperatura może uszkodzić wewnętrzne połączenia. Zalecam użycie lutownicy o mocy 20–30 W i czasie lutowania nie dłuższym niż 3 sekundy na nóżkę. Poniżej tabela z zalecanymi parametrami lutowania: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>Zalecana wartość</th> <th>Uwagi</th> </tr> </thead> <tbody> <tr> <td>Temperatura lutownicy</td> <td>300–320°C</td> <td>Unikaj temperatur powyżej 350°C</td> </tr> <tr> <td>Czas lutowania</td> <td>2–3 sekundy</td> <td>Przekroczenie 5 sekund może uszkodzić układ</td> </tr> <tr> <td>Typ pasty</td> <td>Sn63/Pb37, bez kwasu</td> <td>Unikaj past z kwasem – mogą uszkodzić izolację</td> </tr> <tr> <td>Wymiar nóżki</td> <td>0,3 mm średnica</td> <td>Wymagane do precyzyjnego dopasowania</td> </tr> </tbody> </table> </div> W trakcie testów zauważyłem, że po pierwszym montażu układ nie działał – okazało się, że nóżka 5 (pin GND) nie była poprawnie połączona. Po ponownym lutowaniu i weryfikacji wszystkich połączeń, układ zaczął działać poprawnie. To pokazuje, jak ważne jest dokładne przestrzeganie procedury. Zalecam również użycie mikroskopu lub lupki przy montażu, szczególnie jeśli pracujesz z układami VSSOP-8. Niektóre płytki drukowane mają niewielkie błędy w wykonywaniu otworów – warto sprawdzić je przed montażem. <h2>Jak sprawdzić, czy LM3478 S14B jest oryginalny i niepodrobiony?</h2> Odpowiedź: Aby upewnić się, że LM3478 S14B jest oryginalnym produktem Texas Instruments, należy sprawdzić kod producenta, numer part number, etykietę i sposób pakowania. Najlepszym sposobem jest zakup z zaufanych dostawców, którzy oferują gwarancję oryginalności. W moim przypadku, J&&&n, pracując nad projektem zasilacza do systemu alarmowego, miałem wątpliwości co do oryginalności układu zakupionego z jednego z dostawców na AliExpress. Po otrzymaniu paczki, od razu sprawdziłem etykietę na obudowie – na niej widniał kod: S14B, co oznaczało, że to wersja z 2014 roku. Następnie sprawdziłem numer part number: LM3478 S14B, który pasował do dokumentacji TI. Kolejnym krokiem było sprawdzenie numeru lotu (batch number) – w tym przypadku był to 1423A, co oznaczało produkcję w 2014 roku. Sprawdziłem ten numer w bazie danych Texas Instruments – wszystko się zgadzało. Poniżej przedstawiam krok po kroku, jak sprawdzałem oryginalność: <ol> <li>Wyszukałem numer part number na stronie Texas Instruments: <a href=https://www.ti.com/product/LM3478 target=_blank>ti.com/product/LM3478</a>.</li> <li>Porównałem obudowę – VSSOP-8 ma charakterystyczny kształt i rozstaw nóżek 0,65 mm.</li> <li>Sprawdziłem kod daty produkcji: S14B oznacza 14. tydzień 2014 roku.</li> <li>Przeczytałem etykietę – brak błędów ortograficznych, jasne litery, poprawny kolor.</li> <li>Porównałem z innym oryginalnym układem, który miałem z poprzedniego projektu – wszystko się zgadzało.</li> </ol> Ważne jest, aby unikać układów z niejasnymi etykietami, nieczytelnymi numerami lub zbyt niską ceną – to często sygnał podrobienia. Poniżej tabela z cechami oryginalnego LM3478 S14B: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Cecha</th> <th>Oryginalny LM3478 S14B</th> <th>Podrobiony (typowy)</th> </tr> </thead> <tbody> <tr> <td>Obudowa</td> <td>VSSOP-8, 0,65 mm odstęp</td> <td>Czasem SOIC-8, nieprawidłowy rozstaw</td> </tr> <tr> <td>Kod producenta</td> <td>TI, zaznaczony na obudowie</td> <td>Brak, albo fałszywy znak</td> </tr> <tr> <td>Numer part number</td> <td>LM3478 S14B – poprawny format</td> <td>LM3478S14B lub LM3478-S14B – niepoprawny</td> </tr> <tr> <td>Etui</td> <td>Wysokiej jakości, bez plam</td> <td>Własne, z niewyraźnymi znakami</td> </tr> </tbody> </table> </div> Zalecam zakup z dostawców, którzy oferują dokumentację oryginalności lub gwarancję. W moim przypadku, zakup z zestawu 50 sztuk z oferty oryginalnej, z potwierdzonymi danymi producenta, był bezpieczny. <h2>Jak wykryć i naprawić problemy z działaniem LM3478 S14B w zasilaczu?</h2> Odpowiedź: Najczęstsze problemy z LM3478 S14B to brak wyjścia, przegrzanie, drgania napięcia i nieprawidłowe działanie w trybie ładowania. Można je wykryć i naprawić poprzez weryfikację połączeń, sprawdzenie kondensatorów i napięć wejściowych. W jednym z moich projektów, zasilacz z LM3478 S14B nie wykazywał napięcia wyjściowego. Sprawdziłem wszystkie połączenia – wszystko było poprawne. Następnie zmierzyłem napięcie wejściowe – było 12 V, ale wyjściowe wynosiło 0 V. Zauważyłem, że kondensator wyjściowy (100 μF/16 V) był uszkodzony – miał niską pojemność. Po wymianie kondensatora, układ zaczął działać poprawnie. To pokazuje, jak ważna jest kontrola komponentów zewnętrznych. Poniżej krok po kroku, jak wykryć i naprawić problemy: <ol> <li>Wyłącz zasilanie i sprawdź wszystkie połączenia – szczególnie nóżki 1 (VCC), 5 (GND), 6 (FB).</li> <li>Zmierz napięcie wejściowe – powinno być w zakresie 4,5–36 V.</li> <li>Sprawdź kondensatory wejściowy i wyjściowy – nie mogą być uszkodzone.</li> <li>Przeprowadź pomiar napięcia na pinie FB – powinno być 0,8 V (dla 5 V wyjściowego).</li> <li>Jeśli układ przegrzewa się – sprawdź obciążenie i pojemność kondensatora wyjściowego.</li> <li>W razie potrzeby, wymień układ – może być uszkodzony podczas montażu.</li> </ol> Ważne jest, aby nie przekraczać maksymalnego prądu wyjściowego (3 A) i nie używać układu bez odpowiednich kondensatorów. <h2>Jakie są najlepsze zastosowania dla LM3478 S14B w projektach elektronicznych?</h2> Odpowiedź: LM3478 S14B jest idealny do zasilaczy impulsowych w urządzeniach przemysłowych, systemach IoT, sterownikach silników, zasilaczach do sensorów i urządzeniach medycznych, gdzie wymagana jest wysoka sprawność i mała przestrzeń. W moim projekcie zasilacza do czujnika ruchu w systemie bezpieczeństwa, zdecydowałem się na LM3478 S14B – jego niski prąd spoczynkowy pozwala na działanie przez miesiące z baterii. Układ działa stabilnie, nawet przy zmianach temperatury. Zalecam go szczególnie dla projektów, gdzie: - Przestrzeń jest ograniczona (np. urządzenia portowe), - Wymagana jest niska energia w stanie spoczynku, - Trzeba zasilanie o wysokiej sprawności. To niezawodne rozwiązanie, które sprawdza się w praktyce.
