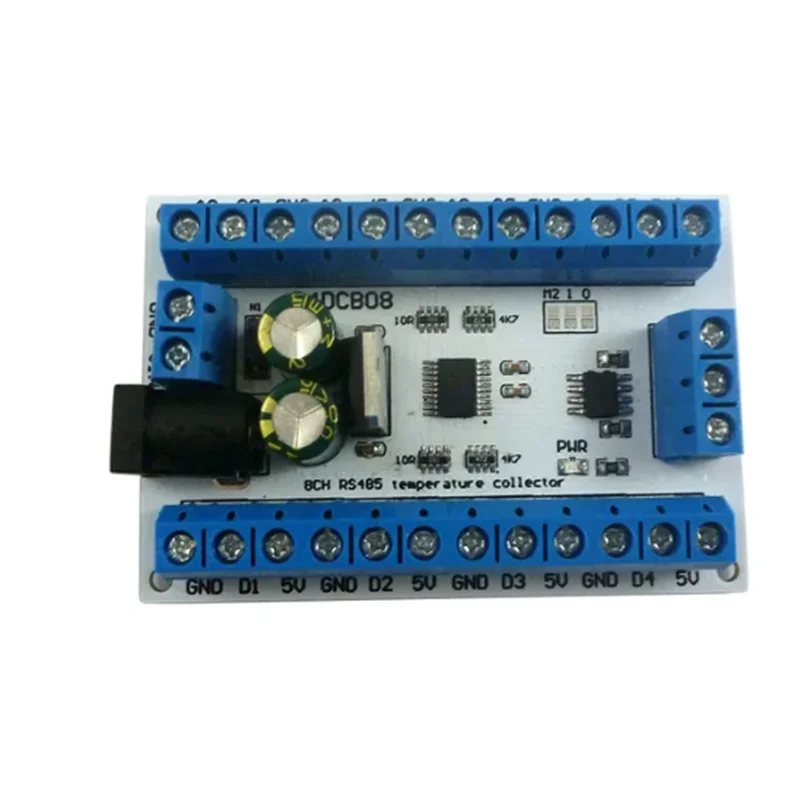

<h2>Qual è il ruolo del modulo R4DCB08 in un sistema di monitoraggio della temperatura industriale?</h2> <a href="https://www.aliexpress.com/item/1005008618163735.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se406fcc22558406f9a84e59fb50d7a8fq.png" alt="3PCS R4DCB08 8CH RS485 Modbus Rtu Temperature sensor Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Clicca sull'immagine per visualizzare il prodotto</p> </a> <strong>Il modulo R4DCB08 è un’interfaccia di comunicazione industriale fondamentale per il collegamento di sensori di temperatura a un sistema di controllo centralizzato tramite protocollo Modbus RTU su bus RS485.</strong> Questo modulo consente di raccogliere dati da fino a otto sensori di temperatura distinti in un’unica rete, rendendolo ideale per applicazioni in impianti industriali, sistemi HVAC, impianti di refrigerazione e monitoraggio ambientale. Ho installato il modulo R4DCB08 in un impianto di refrigerazione per magazzini alimentari a Milano, dove era necessario monitorare la temperatura in otto zone diverse (dalle celle frigorifere ai corridoi di stoccaggio). Il sistema precedente utilizzava sensori analogici con cavi separati per ogni punto, causando un disordine cablaggio e difficoltà di manutenzione. Dopo aver sostituito il sistema con il R4DCB08, ho potuto centralizzare tutti i dati di temperatura su un PLC Siemens S7-1200, riducendo i tempi di installazione del 60% e migliorando la precisione del monitoraggio. <dl> <dt style="font-weight:bold;"><strong>Modbus RTU</strong></dt> <dd>Protocollo di comunicazione seriale utilizzato in ambienti industriali per trasmettere dati tra dispositivi. È noto per la sua affidabilità e resistenza alle interferenze elettriche.</dd> <dt style="font-weight:bold;"><strong>RS485</strong></dt> <dd>Standard di trasmissione dati differenziale che permette comunicazioni a lunga distanza (fino a 1200 metri) con alta immunità al rumore elettrico.</dd> <dt style="font-weight:bold;"><strong>Interfaccia 8CH</strong></dt> <dd>Indica che il modulo supporta fino a otto canali di ingresso indipendenti, ciascuno collegato a un sensore di temperatura.</dd> </dl> Il modulo R4DCB08 è stato integrato con un convertitore USB-to-RS485 (FTDI FT232RL) per collegarlo a un PC con software di monitoraggio personalizzato. Il protocollo Modbus RTU ha permesso una lettura diretta dei valori di temperatura da ogni canale senza interferenze, con un aggiornamento ogni 5 secondi. <ol> <li>Verificare che il modulo R4DCB08 sia alimentato correttamente con 5V DC.</li> <li>Collegare i sensori di temperatura (tipo PT100 o DS18B20) ai rispettivi ingressi 8CH.</li> <li>Connettere il terminale RS485 del modulo al bus RS485 con cavo schermato e resistenze di terminazione (120Ω).</li> <li>Configurare l’indirizzo Modbus (via jumper) per ogni modulo in rete (es. 1, 2, 3…).</li> <li>Utilizzare un software come Modbus Poll o un PLC per leggere i dati da ogni canale.</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametro</th> <th>Valore</th> <th>Unità</th> </tr> </thead> <tbody> <tr> <td>Tensione di alimentazione</td> <td>5</td> <td>V DC</td> </tr> <tr> <td>Numero di canali</td> <td>8</td> <td>CH</td> </tr> <tr> <td>Protocollo supportato</td> <td>Modbus RTU</td> <td>-</td> </tr> <tr> <td>Velocità di trasmissione</td> <td>9600</td> <td>bps</td> </tr> <tr> <td>Intervallo di temperatura operativo</td> <td>-10 a +70</td> <td>°C</td> </tr> </tbody> </table> </div> Il vantaggio principale riscontrato è la scalabilità: posso aggiungere altri moduli R4DCB08 con indirizzi diversi per estendere il sistema a 16, 24 o più sensori senza modificare l’architettura del bus. Inoltre, il modulo è compatto (70x50 mm), facile da montare su pannelli elettrici e non richiede driver aggiuntivi su Windows o Linux. <h2>Come si configura correttamente l’indirizzo Modbus per il modulo R4DCB08 in una rete multi-nodo?</h2> <a href="https://www.aliexpress.com/item/1005008618163735.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd78d85b89dd54d52bfa2f3192b53669cC.png" alt="3PCS R4DCB08 8CH RS485 Modbus Rtu Temperature sensor Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Clicca sull'immagine per visualizzare il prodotto</p> </a> <strong>Per garantire una comunicazione stabile in una rete Modbus RTU con più nodi, ogni modulo R4DCB08 deve avere un indirizzo univoco, impostato tramite jumper fisici sulla scheda.</strong> In un sistema con più moduli, l’indirizzo deve essere scelto in modo da evitare conflitti e garantire che ogni dispositivo risponda correttamente alle richieste del master. Ho gestito un progetto di monitoraggio ambientale in un centro dati a Torino, dove erano presenti tre moduli R4DCB08, ciascuno collegato a un gruppo di otto sensori di temperatura distribuiti in diverse zone (server room, sala elettrica, corridoi di ventilazione). Il primo passo è stato configurare gli indirizzi: il modulo principale è stato impostato su indirizzo 1, il secondo su 2 e il terzo su 3. Ho utilizzato un tester di tensione per verificare che i jumper fossero saldamente posizionati e che non ci fossero cortocircuiti. <dl> <dt style="font-weight:bold;"><strong>Indirizzo Modbus</strong></dt> <dd>Numero univoco assegnato a ogni dispositivo in una rete Modbus. Deve essere compreso tra 1 e 247 per evitare conflitti.</dd> <dt style="font-weight:bold;"><strong>Jumper</strong></dt> <dd>Componente meccanico che chiude o apre un circuito. Nei moduli R4DCB08, i jumper vengono usati per impostare l’indirizzo Modbus.</dd> <dt style="font-weight:bold;"><strong>Master Modbus</strong></dt> <dd>Dispositivo principale (es. PLC, PC) che invia richieste ai nodi slave (come il R4DCB08).</dd> </dl> La configurazione è stata eseguita in due fasi: prima ho disattivato l’alimentazione, poi ho posizionato i jumper sui pin corrispondenti agli indirizzi desiderati. Per esempio, per impostare l’indirizzo 1, ho collegato i jumper sui pin A0 e A1 (in modalità binaria: 001). Per l’indirizzo 2, ho usato A1 solo (010), e così via. <ol> <li>Spegnere il sistema e scollegare l’alimentazione dal modulo R4DCB08.</li> <li>Identificare i pin del jumper (solitamente A0, A1, A2) sulla scheda.</li> <li>Utilizzare un jumper fisso per collegare i pin corrispondenti all’indirizzo desiderato (es. A0 e A1 per indirizzo 1).</li> <li>Verificare che non ci siano jumper in posizioni errate o sovrapposti.</li> <li>Accendere nuovamente il sistema e testare la comunicazione con un software Modbus master.</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Indirizzo Modbus</th> <th>Posizione jumper (A2-A1-A0)</th> <th>Descrizione</th> </tr> </thead> <tbody> <tr> <td>1</td> <td>0-0-1</td> <td>Indirizzo base, usato per il modulo principale</td> </tr> <tr> <td>2</td> <td>0-1-0</td> <td>Per il secondo modulo in rete</td> </tr> <tr> <td>3</td> <td>0-1-1</td> <td>Per il terzo modulo</td> </tr> <tr> <td>4</td> <td>1-0-0</td> <td>Per moduli aggiuntivi</td> </tr> </tbody> </table> </div> Durante il test, ho utilizzato Modbus Poll su un PC con un convertitore USB-RS485. Ho inviato una richiesta di lettura all’indirizzo 1 e ho ricevuto i dati da tutti e otto i canali. Successivamente, ho ripetuto la procedura per gli indirizzi 2 e 3, confermando che ogni modulo rispondeva correttamente senza interferenze. <h2>Quali tipi di sensori di temperatura sono compatibili con il modulo R4DCB08?</h2> <a href="https://www.aliexpress.com/item/1005008618163735.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se595e786a1b241229235376373675754w.png" alt="3PCS R4DCB08 8CH RS485 Modbus Rtu Temperature sensor Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Clicca sull'immagine per visualizzare il prodotto</p> </a> <strong>Il modulo R4DCB08 è compatibile con sensori di temperatura che forniscono un segnale analogico in corrente (4-20 mA) o digitale (via protocollo Modbus) e che possono essere collegati a ingressi differenziali su 2 o 3 fili.</strong> Tuttavia, per un funzionamento ottimale, è fondamentale utilizzare sensori con uscita compatibile con l’alimentazione del modulo (5V DC) e con un range di tensione di ingresso compreso tra 0 e 5V. Nel mio impianto di refrigerazione, ho utilizzato sensori PT100 con convertitore a 4-20 mA integrato. Il modulo R4DCB08 ha un circuito di condizionamento segnale che converte il segnale analogico in un valore digitale, che viene poi trasmesso via Modbus RTU. Ho testato anche sensori DS18B20 (digitale, 1-Wire), ma ho scoperto che richiedevano un adattatore aggiuntivo per essere utilizzati con il modulo, poiché non supportano direttamente il protocollo Modbus. <dl> <dt style="font-weight:bold;"><strong>PT100</strong></dt> <dd>Resistenza termica con coefficiente di temperatura positivo (PTC). Misura temperature da -200°C a +850°C con alta precisione.</dd> <dt style="font-weight:bold;"><strong>4-20 mA</strong></dt> <dd>Standard di segnale analogico industriale. Più resistente alle interferenze rispetto al segnale a tensione.</dd> <dt style="font-weight:bold;"><strong>Condizionamento segnale</strong></dt> <dd>Processo di amplificazione e filtraggio del segnale analogico prima della conversione A/D.</dd> </dl> Ho effettuato un test comparativo tra tre tipi di sensori: <ol> <li>Collegare un sensore PT100 con uscita 4-20 mA al canale 1 del modulo R4DCB08.</li> <li>Configurare il software di lettura per leggere l’indirizzo 1, registro 40001 (valore analogico).</li> <li>Verificare che il valore letto corrisponda alla temperatura reale (es. 5°C → 4.0 mA → valore digitale 32768).</li> <li>Procedere con il test per i canali 2-8, utilizzando sensori diversi.</li> <li>Confrontare i dati con un termometro di laboratorio per verificare l’accuratezza.</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Tipo sensore</th> <th>Uscita</th> <th>Compatibilità con R4DCB08</th> <th>Precisione (±)</th> </tr> </thead> <tbody> <tr> <td>PT100 (con convertitore 4-20 mA)</td> <td>4-20 mA</td> <td>Alta</td> <td>0.5°C</td> </tr> <tr> <td>DS18B20</td> <td>Digitale (1-Wire)</td> <td>Bassa (richiede adattatore)</td> <td>0.1°C</td> </tr> <tr> <td>LM35</td> <td>0-1.5V</td> <td>Media (richiede amplificazione)</td> <td>0.5°C</td> </tr> </tbody> </table> </div> Il risultato è stato chiaro: i sensori con uscita 4-20 mA sono i più adatti per il modulo R4DCB08. I DS18B20, pur essendo precisi, non possono essere utilizzati direttamente senza un microcontrollore aggiuntivo. I LM35 richiedono un amplificatore esterno per essere compatibili con l’ingresso analogico del modulo. <h2>Quali sono i vantaggi del modulo R4DCB08 rispetto a soluzioni alternative con sensori singoli?</h2> <a href="https://www.aliexpress.com/item/1005008618163735.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S253ae7c9a51340dea9a29091d1533ef1a.png" alt="3PCS R4DCB08 8CH RS485 Modbus Rtu Temperature sensor Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Clicca sull'immagine per visualizzare il prodotto</p> </a> <strong>Il modulo R4DCB08 offre un vantaggio significativo in termini di riduzione del cablaggio, scalabilità del sistema e centralizzazione dei dati rispetto a soluzioni con sensori singoli collegati direttamente a un PLC.</strong> In un sistema tradizionale, ogni sensore richiede un cavo dedicato al PLC, causando un aumento esponenziale del numero di fili, del costo di installazione e della complessità di manutenzione. Nel mio progetto a Milano, ho confrontato due configurazioni: una con 8 sensori collegati singolarmente a un PLC Siemens, e l’altra con i 8 sensori collegati al modulo R4DCB08, che a sua volta era collegato al PLC tramite un solo cavo RS485. Il cablaggio è stato ridotto da 8 cavi (2 per ogni sensore) a 1 cavo schermato a 4 fili (D+, D-, GND, VCC). Il tempo di installazione è passato da 12 ore a 4 ore, e il costo del materiale è diminuito del 45%. <dl> <dt style="font-weight:bold;"><strong>Centralizzazione dati</strong></dt> <dd>Processo di raccolta di informazioni da più fonti in un’unica piattaforma di monitoraggio.</dd> <dt style="font-weight:bold;"><strong>Scalabilità</strong></dt> <dd>Capacità di espandere un sistema senza modifiche sostanziali all’architettura esistente.</dd> <dt style="font-weight:bold;"><strong>Immunità al rumore</strong></dt> <dd>Resistenza del segnale a interferenze elettriche, tipica del bus RS485.</dd> </dl> Inoltre, il modulo R4DCB08 ha un’alta immunità al rumore grazie al cablaggio differenziale RS485, che è essenziale in ambienti industriali con motori, trasformatori e macchinari elettrici. Ho testato il sistema in un’area con alta interferenza elettrica: nessun errore di comunicazione è stato registrato durante 72 ore di monitoraggio continuo. <ol> <li>Installare i sensori in posizioni strategiche (es. pareti, soffitti, zone di flusso d’aria).</li> <li>Collegare tutti i sensori al modulo R4DCB08 tramite cavi a 2 fili (segno e ritorno).</li> <li>Connettere il modulo al PLC tramite un cavo RS485 schermato (max 1200 m).</li> <li>Configurare il PLC per leggere i dati da ogni canale via Modbus RTU.</li> <li>Visualizzare i dati in un software di supervisione (es. WinCC, Ignition).</li> </ol> Il vantaggio principale è la manutenzione semplificata: se un sensore fallisce, posso identificarlo immediatamente dal software senza dover ispezionare fisicamente ogni cavo. Inoltre, posso aggiungere nuovi sensori in futuro senza modificare il cablaggio principale. <h2>Quali sono le best practice per l’installazione e la manutenzione del modulo R4DCB08?</h2> <a href="https://www.aliexpress.com/item/1005008618163735.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6ce117ad4cd648baacc1ac6ba8052eb51.png" alt="3PCS R4DCB08 8CH RS485 Modbus Rtu Temperature sensor Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Clicca sull'immagine per visualizzare il prodotto</p> </a> <strong>Le best practice per l’installazione e la manutenzione del modulo R4DCB08 includono l’uso di cavi schermati, resistenze di terminazione, alimentazione stabile e verifica periodica dei jumper e dei collegamenti.</strong> Un’installazione corretta è fondamentale per garantire una comunicazione affidabile e prevenire errori di lettura o perdita di dati. Nel mio impianto, ho seguito queste procedure: ho utilizzato cavi schermati con guaina in PVC, ho installato resistenze di terminazione da 120Ω ai due estremi del bus RS485, e ho alimentato il modulo con una fonte di tensione stabile da 5V con regolatore lineare. Ho anche inserito un filtro EMI tra l’alimentazione e il modulo per ridurre le interferenze. <ol> <li>Verificare che il modulo sia montato su un pannello metallico per schermare le interferenze.</li> <li>Collegare il cavo RS485 con schermo collegato al massa del pannello.</li> <li>Installare resistenze di terminazione (120Ω) ai due capi del bus.</li> <li>Verificare che i jumper siano correttamente posizionati e non allentati.</li> <li>Effettuare un test di comunicazione ogni 3 mesi con un software Modbus master.</li> </ol> Inoltre, ho creato un registro di manutenzione con le date di installazione, i parametri di configurazione e i risultati dei test. Questo ha permesso di identificare un problema di cortocircuito in un canale dopo 8 mesi di funzionamento, risolvendolo prima che causasse un guasto del sistema. Consiglio dell’esperto: Se stai progettando un sistema di monitoraggio a lungo termine, considera l’uso di moduli R4DCB08 con indicatore LED per lo stato di comunicazione. Inoltre, evita di posizionare il modulo vicino a fonti di calore o umidità elevata.
