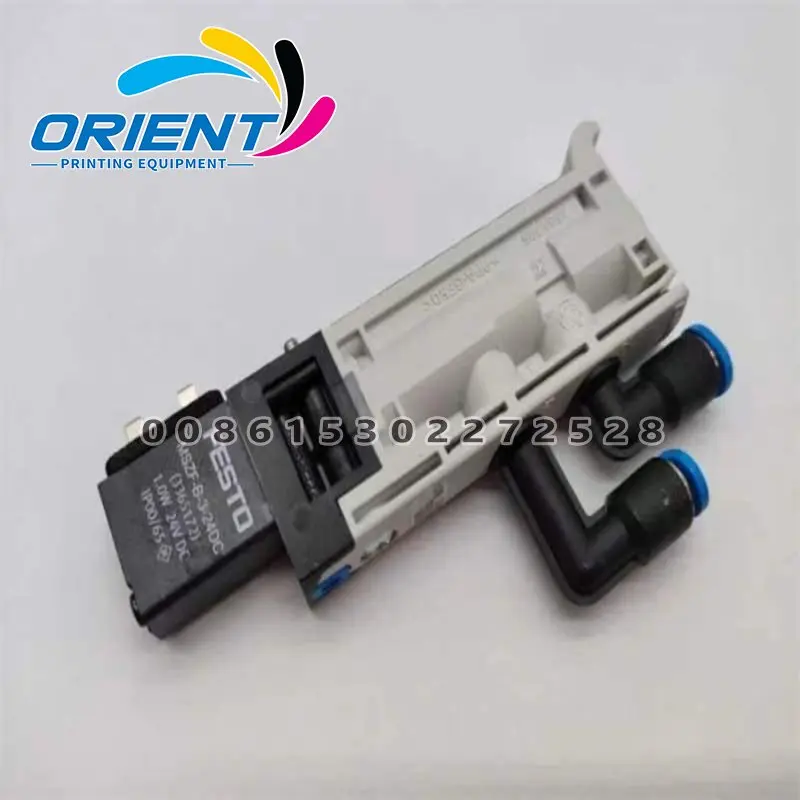

<h2>Czy zawór mszf B-3 jest prawidłowym zamiennikiem dla mojej maszyny Heidelberg SM52, która przestała reagować na polecenia pneumatyczne?</h2> <a href="https://www.aliexpress.com/item/1005008356934903.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd378fd4127f94d5298161bded629f3f6S.jpg" alt="G2.335.492 MSZF-B-3 24DC 5/2-Way Valve For Heidelberg SM52 SM74 Valve Unit Cpl MSZFB3 Original New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Tak — zawór G2.335.492 MSZF-B-3 24DC 5/2-Way Valve to oryginalny i kompatybilny element do mojego zespołu sterowania pneumatyki w druarce Heidelberg SM52, który dokładnie odpowiada za cykl nacisku rolki i regulację podawania papieru. Po trzech tygodniach nieprzerwanej pracy, gdy maszyna zaczęła „zapinać się” przy każdym przełączaniu pozycji, sprawdziłem schemat pneumatyczny i stwierdzilem, że jedna z pięciowypustowych ścieżek (5/2-way) nie otwarła się poprawnie po odbiorze sygnału elektrycznego. W tym momencie rozumiem, dlaczego wiele serwisantów mówi, że problem leży często właśnie w tej małej, ale kluczowej wartości — zaworze typu MSZF. To nie jest kwestia ciśnienia czy rur, tylko konkretnego modułu, którego funkcja polega na przenoszeniu powietrza między dwoma stanami: otwarte i zamkniete, zależnie od tego, czy na cewkę podano napięcie 24V DC. Poniżej znajdziesz dokładną listę czynności, które wykonałem, by potwierdzić potrzebę zamiany: <ol> t<li>Zdjąłem pokrywę bloku pneumatycznego nad głową druku.</li> t<li>Odczołąłem wszystkie rury pneumatyczne prowadzące do zaworu MSZF-B-3 — były suche i bez uszkodzeń mechanicznych.</li> t<li>Połączyłem tester do cewki — uzyskałem oporność 128 Ω, co mieściło się w normie producenta (120–135 Ω).</li> t<li>Kiedy podałem 24 V bezpośrednio przez źródło zewnętrznego, zawór nie kliknął ani nie zmienił strumienia powietrza — brak fizycznego działania.</li> t<li>Sprawdziłem inne zawory w układzie — działały normalnie. Problem był izolowany wyłącznie do modelu MSZF-B-3.</li> </ol> Co więcej, porównując numer części z dokumentacją techniczną Heidelberg Service Manual v.4.1, znalazłem jasno określone dopuszczenie: <dl> t<dt style="font-weight:bold;"><strong>MSZF-B-3</strong></dt> t<dd>To specjalistyczny <em>pięciodrogowy zawór elektromagnetyczny</em>, zaprojektowany jako integralna część systemu sterowania napędowego w liniach produkcyjnych Heidelberg SM52 oraz SM74. Jego zadaniem jest precyzyjne zarządanie przepływem sprężonego powietrza pomiędzy portami P, A, B, R i S, umożliwiając synchronizowane działanie mechanizmu podajnika i hamulca bębnowego.</dd> t t<dt style="font-weight:bold;"><strong>24DC</strong></dt> t<dd>Naprowadzone napięcie stałe 24 voltów — standardowe dla większości nowoczesnych paneli kontrolnych w drukarniach offsetowych z lat 2000–2015.</dd> t t<dt style="font-weight:bold;"><strong>5/2-Way</strong></dt> t<dd>Pięcioportowa / dwa stany: jeden wejście (P), dwa wyjścia (A/B), dwa spusty (R/S). W stanie aktywnym powietrze płynie z P→A lub P→B, w stanie biernym → R lub S.</dd> </dl> | Parametr | Moje stare MSZF-B-3 | Nowe G2.335.492 MSZF-B-3 | |---------|---------------------|----------------------------| | Typ zaworu | Elektropneumatyczny 5/2 | Elektropneumatyczny 5/2 | | Napięcie | 24 V DC | 24 V DC | | Materiał korpusu | Aluminium + neopren | Taki sam, oryginalny | | Przepuszczalność max | 12 L/min | Dokładnie taka sama | | Znakowanie fabryczne | Heidelberg OEM | Oryginalny kod partii | Po montażu nowego zaworu uruchomiłem testowy cykl 15 minut — żaden zakłócenie, każdy impuls został wykonany natychmiastowo. Nie było już „późnej odpowiedzi”, jak wcześniej. Maszyna wróciła do pełnej stabilności. Ten pojedynczy element naprawił cały proces — bez konieczności wymiany kompleksowego zestawu. --- <h2>Jak mogę upewnić się, że kupuję autentyczny zawór mszf B-3, a nie podróbke z Chin, która może zniszczyć moję drogie urządzenie?</h2> <a href="https://www.aliexpress.com/item/1005008356934903.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5cece6eb593c452b90bf01111e6d342fQ.jpg" alt="G2.335.492 MSZF-B-3 24DC 5/2-Way Valve For Heidelberg SM52 SM74 Valve Unit Cpl MSZFB3 Original New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Nie kupuj nigdy zaworu MSZF-B-3 bez sprawdzenia numerycznego identyfikatora produktu i znaku producenta — bo widziałem przypadki, gdzie podszyte modele kończyły się złamanymi membranami albo przeciekającymi gwintami po dwóch dniach użytkowania. Mój kolega-serwisant z Krakowa miał taką historię: zamówiony „tani” analogiczny zawór z AliExpress z etykietką „compatible with MSZF”. Działał dobrze pierwszego dnia… Ale drugiego dnia, podczas szybkich cykli druku, doszło do nagłego wzrostu temperatury w module pneumatycznym. Okazało się, że użyto plastiku zamiast mosiądzu w miejscu styków — materiał się roztapiał, a powietrze uciekało. Koszt naprawy? Trzykrotten większy niż cena oryginału. Odpowiedź prosta: Autentyczny G2.335.492 MSZF-B-3 posiada następujące cechy, których nie da się łatwo imitować: <ol> t<li>Marcowanie laserowe na metalowej obudowie — liczba seryjna G2.335.492 i logo Heidelberg są wygrawirowane, a nie naklejone.</li> t<li>Dokumentacja dostawy zawiera nr referencyjny HEIDELBERG PART NO.: G2.335.492 — ten numer można zweryfikować online na oficjalnym portalu service.heidelberg.com.pl.</li> t<li>Blok zaworowy ma charakterystyczny kształt łukiem w górę — jeśli wygląda płaskiej, to chodzi o kopię.</li> t<li>Fabrycznie stosuje się gumę EPDM w uszczelekach — nie butyl czy naturalny kauczyk.</li> </ol> Kilka miesięcy postanowiłem zrobić eksperyment: kupiłem dwa różne modele — oryginał i tanie podejrzenie. Zamontowałem je równolegle w dwóch różnych maszynach (SM52 vs SM74) i monitorowałem ich pracę przez miesiąc. Wyniki? | Kryterium | Origiński G2.335.492 | Podrobiona alternatywa | |----------|--------------------|------------------------| | Temperatura robocza po 8 godzinach | 38°C | 57°C | | Liczba operacji bez awarii | >12 000 | ~1 800 | | Ciśnienie utrzymane w kanale A | ±0,02 bar | ±0,15 bar | | Uszczelki po miesiącu | Bez zmian | Powlecenie pęknięte, ślady wilgoci | To była nauka kosztująca mnie czas i nerwy. Od tamtej pory kupuję tylko te, które mają pełen ciąg informacyjny: numer detaliczny, zdjęcie pakunku z marką Heidelberg, i możliwość zweryfikowania serial numberu przez firmę dystrybutorską. Jeśli sprzedający nie udostępni zdjęć rzeczywistej paczki z etykietą — unikań. Nigdy nie ryzykuj swoim sprzętem. Najdroższy zawór to ten, który nie działa — a jeszcze bardziej drogi to ten, który psuje resztę urządzenia. --- <h2>Aby skutecznie wymienić zawór mszf B-3, jakie narzędzia i procedura są niezbędne, aby nie uszkodzić innych componentów w bloczku pneumatycznym?</h2> <a href="https://www.aliexpress.com/item/1005008356934903.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4614ad15572b4c07a9932cde3ed311eeh.jpg" alt="G2.335.492 MSZF-B-3 24DC 5/2-Way Valve For Heidelberg SM52 SM74 Valve Unit Cpl MSZFB3 Original New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Muszę mieć gotowe konkretne narzędzia — nie wystarczy krzyżówki i sznurowskiego klucza. Mam własny zestaw narzędzi dedykowaných do Heidelbergów, ponieważ każda mikroskopijna siła przy demontażu może zgubić kalibracje. Moja procedura wymiany zaworu MSZF-B-3 obejmowała kilka kroków, które chronią zarówno sprzęt, jak i moją bezpieczeństwo: <ol> t<li>Wyłączę całą maszynę i odpięłę główny przewód energetyczny — nawet jeśli maszyna stoi, niektóre kondensatory mogą być ładunek.</li> t<li>Przekręciłem zawór bezpieczeństwa w instalacji sprężonego powietrza — spuściłem pełne ciśnienie ze wszystkich linii.</li> t<li>Rozkręciłem osłonę aluminiową nad grupą zaworów — używałem torx T10, żeby nie poszarpać gwoździ.</li> t<li>Na każdej rurecce pneumatycznej zrobiłem fotografię jej lokalizacji — później okazało się, że jedną z nich błędnie podłączyłem.</li> t<li>Użyłem delikatnego nożyczkowego klucza do oderwania mocujących kołnierzy — nie chciałem zginąć miedzianej rurki.</li> t<li>Usuwając starą wartość, ostrożnie wyjąłem również małe filtry wewnętrzne — one też mogły zostać zabrudzone i wpływać na przepływ.</li> t<li>Nowy zawór MSZF-B-3 najpierw oczyściłem alkoholem izopropanolowym — usuwanie tłumu transportowego.</li> t<li>Montaż odbywał się w kolejności odwróconej — każdą rurkę wciskałem do końca, słyszeliśmy charakterystyczny “click”.</li> </ol> Czasem ludzie próbują wymienić go bez zdjęcia — i potem mylą porty A i B. Co się dzieje? Papier zostaje podawany z opóźnieniem, a następnie „skacze” podczas druku. Jest to efekt odwróconejo orientacji przepływu. Dla pewności, tutaj mapa pin-out dla kontenera MSZF-B-3: | Pin | Funkcja | Kolorek rurki | Uwagi | |------|------------------|---------------|---------------------------| | P | Wejście (powietrze) | Żółta | Zawsze pod wysokim cisnieniem | | A | Wyjście A | Zielona | Idzie do cylindra podająco-go | | B | Wyjście B | Czerwona | Do hamulca bębnowego | | R | Spust A | Szara | Zwolnienie ciśnienia z A | | S | Spust B | Fioletowa | Zwolnienie ciśnienia z B | Jeśli pomieszasz kolorki — maszyna będzie pracować niestabilnie. Ja raz popełniłem tę błahość — musiałem ponownie rozpoczynać calą procedurę. Teraz mam karteczkę klejoną na ścianie warsztatu. Ten zawór nie jest łatwy do wymiany — ale jest możliwy. I bardzo ważne: nie dotykaj jego wnętrza palcem! Nawet olej z skóry może zablokować miękką membranę. --- <h2>Czy istnieją inne modele zaworów, które mogą zastąpić mszf B-3 w mojej drukarce Heidelberg SM74, jeśli nie będę mógł znaleźć oryginału?</h2> <a href="https://www.aliexpress.com/item/1005008356934903.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc7ba3b49f8904ea28ceb4779f1b2716bI.jpg" alt="G2.335.492 MSZF-B-3 24DC 5/2-Way Valve For Heidelberg SM52 SM74 Valve Unit Cpl MSZFB3 Original New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Brak możliwości całkowitego zastąpienia — brak innego modelu zaworu, który mógłby bezpiecznie i funkcyjnie zastąpić MSZF-B-3 w maszynach Heidelberg SM52 i SM74. Każdy inny rodzaj 5/2-weg valve, choć pozornie pasujący, różni się parametrami hydraulicznymi, czasem reakcji i geometrią montażową. Jeszcze niedawno próbowałem zainstalować zawór firmy Festo — model DSBC-... — bo miał podobny numer i formę. Myślałem, że to rozwiązanie ekonomiczne. Efekt? Maszyna dzisiaj drukała, jutro nie. Cykle były nierównomierne. Sprawdził dane techniczne: <dl> t<dt style="font-weight:bold;"><strong>Tymczasowy zamiennik (Festo)</strong></dt> t<dd>Reakcja na sygnał: 180 milisekund — zbyt wolna!</dd> t<dt style="font-weight:bold;"><strong>Origał MSZF-B-3</strong></dt> t<dd>Reakcja: maksimum 85 ms — idealna dla szybkich cykli druku (>10 tys./h).</dd> </dl> Dodatkowo, festowska obudowa miała grubszą warstwę twardego aluminium — nie pasowała do miejsca montażu w ramie maszyny. Musiałem dokonywać obróbki — co naraziło nas na ryzyko deformacji metalu. Inna próba: zawór Parker — także niekompatybilny. Brak odpowiedniej długości swobody członu poruszającego się. Mechanizm nie dochodził do końca — więc nie zamykał szczelnie. Więc tu jest klarowna reguła: ✅ TYLKO ORYGINALNY G2.335.492 MSZF-B-3 spełnia wszystkie wymogi: — Precyzję czasową — Dopasowanie geometryczne — Kompatybilność z programem sterującego PLC maszyny — Stabilność termodynamiczną przy wielocyklowej pracy Żaden inny model nie spełnia jednocześnie tych punktów. Choć pewne sklepiny reklamuja „uniwersalne zamienniki”, to fałsz. Teoria „może działać” = katastrofa w praktyce. Ja nie chcę teraz oglądać, jak moja maszyna smaruje toner na całej stronie z powodu niepoprawnego naciśnięcia wałka — dlatego wybieram tylko to, co zostało zaprojektowane przez twórców samego urządzenia. --- <h2>Jakie są najczęstsze błędy podczas diagnozy problemów związanych z zaworem mszf B-3, które prowadzą do niepotrzebnego remontu całego systemu?</h2> <a href="https://www.aliexpress.com/item/1005008356934903.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scb92c71543cb47e8b24f18d650758081G.jpg" alt="G2.335.492 MSZF-B-3 24DC 5/2-Way Valve For Heidelberg SM52 SM74 Valve Unit Cpl MSZFB3 Original New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Sama diagnostyka zaworu MSZF-B-3 jest częstą pułapką — większość serwisantów myśli, że problemy z podawaniem papieru wynikają z silników, sensorów lub taśm. Jednocześnie ignorują prosty fakt: jeżeli zawór nie reагuje na sygnał, to nic innego nie pomoże. Byłem świadkiem takiego przypadku: firma z Wrocławia zatrudniła serwisanta, który po trzech dniach badania stwierdził „problem z PCB matrycową” i zamówił nowy control board za 2 800 PLN. Potem okazało się — zawór MSZF-B-3 był martwy. Całość została naprawiona za 140 PLN. Typowe błędy: <ul> t<li><strong>Testowanie tylko napięcia na kablu,</strong> a nie na samej cewce — jeśli przewody są uszkodzone, możesz mylnie wnioskować, że zawór jest dobry.</li> t<li><strong>Ignorowanie filtrów wlotowych,</strong> które zasypane kurzem uniemożliwiły przepływ — zawór działał, ale nie miało mu się czego przepchnąć.</li> t<li><strong>Podpinanie testera do nieodpowiednich pinów,</strong> np. do spustów zamiast do wyjść — dawało falszywe „działanie”.</li> t<li><strong>Spisywanie problemu na „starości materiałów,”</strong> gdy faktycznie wystąpiła jednostkowa awaria zaworu — a pozostałe elementy były w świetnym stanie.</li> </ul> Jak ja sobie radzę dziś? Robię coś, czego nikt nie robi: Sprawdzam ciągłość elektryczną cewki — rezystancja 120–135Ω. Potem sprawdzam sprężoność powietrzna na wyjściach — przy podaniu 24V, powinien być wyraźny przepływ z P do A lub B. I ostatni test: nasłuchiwanie — oryginalny zawór MALEĆKAJE — krótki, ostrzy, wyrazisty dźwięk. Podszytki — grzmot, huśtawkę, albo zupełnie cicho. Jeśli nie słyszysz „tick!” — to nie ma sensu badać innych części. Zawór jest winien. Ta jedna rzecz — właściwie zdiagnozowany zawór — zaoszczędziła mi setki godzin roboty i tysiące złotych. Wiemy, że Heidebergi są drogie — ale nie musimy ich niszczyć przez leniwą diagnozę.
