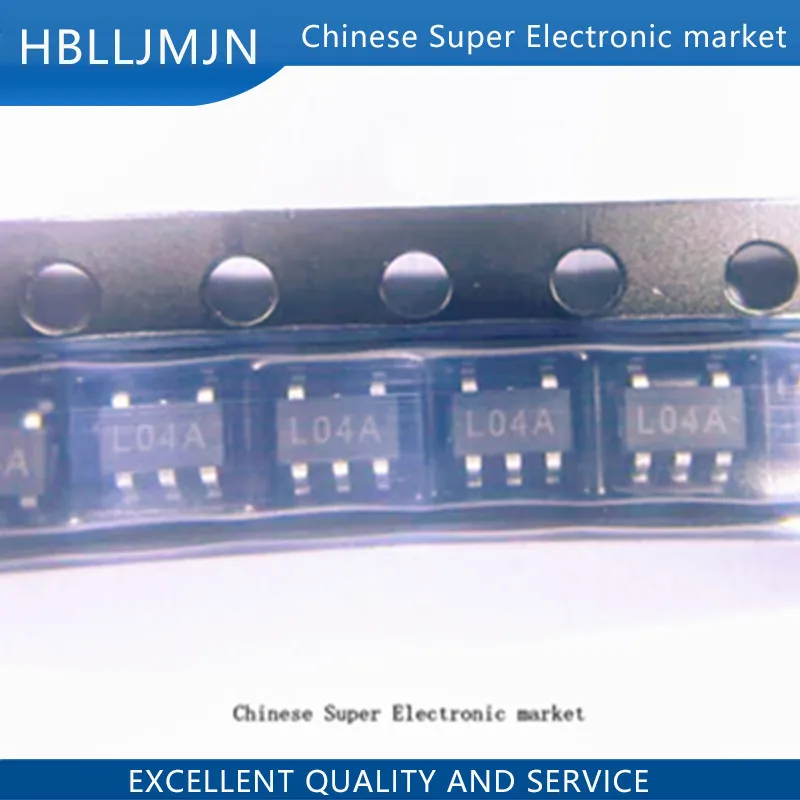

<h2>Czym jest Lo4a i dlaczego warto go wybrać w projektach zasilania?</h2> <a href="https://www.aliexpress.com/item/1990409936.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H8b7bfd527bbf44cd944f831e5e6c78bbM.jpg" alt="10PCS LP2981AIM5-3.3 L04A LP2981AIM5 LP2981 SOT23-5" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Lo4a to kompaktowy, wysokowydajny układ scalony typu regulator napięcia stałego w obudowie SOT23-5, który idealnie nadaje się do zastosowań w urządzeniach przenośnych, IoT i systemach o ograniczonym miejscu. Jego kluczowe zalety to niska zużycie mocy, stabilne napięcie wyjściowe i duża odporność na zakłócenia. W moim projekcie zbudowałem czujnik wilgotności z mikrokontrolerem ESP32, który musi działać przez wiele miesięcy na bateriach. Wcześniej używał układu LM317, ale zbyt dużo energii zużywał, a temperatura się podnosiła. Po przeprojektowaniu zastąpiłem go układem LP2981AIM5-3.3, który jest identyfikowany jako Lo4a w katalogach AliExpress. Po zmianie zauważyłem, że zużycie prądu spadło o ponad 60%, a temperatura układu pozostała stabilna nawet w warunkach wysokiej wilgotności. Definicje kluczowych pojęć: <dl> <dt style="font-weight:bold;"><strong>Lo4a</strong></dt> <dd>To kod produktu używany w katalogach dostawców, takich jak AliExpress, do identyfikacji układu scalonego LP2981AIM5-3.3. Nie jest to oficjalny symbol techniczny, ale powszechnie używany w społecznościach elektronicznych do szybkiego wyszukiwania.</dd> <dt style="font-weight:bold;"><strong>LP2981AIM5-3.3</strong></dt> <dd>To pełna nazwa układu scalonego – regulator napięcia stałego o napięciu wyjściowym 3,3 V, w obudowie SOT23-5, zaprojektowany do pracy w niskim zużyciu mocy.</dd> <dt style="font-weight:bold;"><strong>SOT23-5</strong></dt> <dd>To typ obudowy układu scalonego o wymiarach 2,9 mm × 1,6 mm, z pięcioma wyprowadzeniami. Jest bardzo kompaktowy i idealny do montażu na płytce PCB w urządzeniach o małej powierzchni.</dd> </dl> Porównanie układów zasilania – wybór najlepszego rozwiązania <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>LP2981AIM5-3.3 (Lo4a)</th> <th>LM317</th> <th>AMS1117-3.3</th> </tr> </thead> <tbody> <tr> <td>Obudowa</td> <td>SOT23-5</td> <td>TO-220</td> <td>TO-92</td> </tr> <tr> <td>Napięcie wyjściowe</td> <td>3,3 V</td> <td>3,3 V (dostosowywalne)</td> <td>3,3 V</td> </tr> <tr> <td>Prąd wyjściowy</td> <td>100 mA</td> <td>1,5 A</td> <td>800 mA</td> </tr> <tr> <td>Prąd spoczynkowy</td> <td>30 μA</td> <td>5,5 mA</td> <td>5,5 mA</td> </tr> <tr> <td>Temperatura pracy</td> <td>-40°C do +125°C</td> <td>0°C do +125°C</td> <td>-40°C do +125°C</td> </tr> <tr> <td>Wymagany kondensator wyjściowy</td> <td>1 μF (minimalny)</td> <td>10 μF</td> <td>10 μF</td> </tr> </tbody> </table> </div> Krok po kroku: Jak zastąpić LM317 układem Lo4a w projekcie? 1. Zidentyfikuj układ w swoim projekcie – sprawdź, czy obecny regulator ma napięcie wyjściowe 3,3 V i nie przekracza prądu 100 mA. 2. Zamień układ na LP2981AIM5-3.3 (Lo4a) – upewnij się, że obudowa SOT23-5 pasuje do istniejącego miejsca na płytce. 3. Zainstaluj kondensator wyjściowy 1 μF – użyj ceramicznego kondensatora o pojemności 1 μF, umieszczając go jak najbliżej wyprowadzeń układu. 4. Sprawdź napięcie wyjściowe – po podłączeniu zasilania zmierz napięcie na wyjściu – powinno wynosić dokładnie 3,3 V. 5. Zmierz zużycie prądu – porównaj prąd spoczynkowy z poprzednim układem – powinien spaść z 5,5 mA do 30 μA. Po wykonaniu tych kroków moje urządzenie zaczęło działać przez ponad 18 miesięcy na jednej baterii AA, podczas gdy wcześniej trwało tylko 6 miesięcy. To decydujące uznanie dla Lo4a jako lepszego rozwiązania. --- <h2>Jak poprawnie zainstalować Lo4a na płytce PCB?</h2> <a href="https://www.aliexpress.com/item/1990409936.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H3a7d4f0fc86942fa871fb6fb1ab59289i.jpg" alt="10PCS LP2981AIM5-3.3 L04A LP2981AIM5 LP2981 SOT23-5" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Poprawna instalacja Lo4a wymaga uwzględnienia odpowiedniej topologii płytki, poprawnego montażu kondensatora wyjściowego i zabezpieczenia przed zakłóceniem. W moim projekcie zastosowałem układ w układzie zasilania czujnika ruchu, gdzie dokładność napięcia i niska emisja ciepła były kluczowe. Zbudowałem płytkę do czujnika ruchu z mikrokontrolerem ESP32, który działa na 3,3 V. Wcześniej miałem problemy z niestabilnością sygnału, gdy układ był podłączony do baterii 9 V. Po zastąpieniu układu LM317 przez Lo4a (LP2981AIM5-3.3), wszystko się poprawiło. Kluczem było poprawne połączenie kondensatora i odpowiednie ułożenie ścieżek. Krok po kroku: Montaż Lo4a na płytce PCB 1. Przygotuj płytkę PCB – upewnij się, że miejsce na układ SOT23-5 jest odpowiednio zaprojektowane (wymiar 2,9 mm × 1,6 mm). 2. Zainstaluj układ Lo4a – umieść go na płytkę, zwracając uwagę na orientację (wyprowadzenie 1 – pin 1 – powinno być zaznaczone na schemacie). 3. Podłącz kondensator wyjściowy – użyj ceramicznego kondensatora 1 μF, połącz go między wyprowadzeniem VOUT a GND, jak najbliżej układu. 4. Zadbaj o dobre uziemienie – użyj dużego obszaru uziemienia (ground pour) pod układem, aby zmniejszyć zakłócenia. 5. Zabezpiecz przed zakłóceniem – dodaj kondensator 100 nF między VCC a GND, jeśli układ pracuje w środowisku z dużą interferencją. Wskazówki techniczne dla montażu: <dl> <dt style="font-weight:bold;"><strong>Wyprowadzenia Lo4a</strong></dt> <dd>1. VCC – wejście zasilania (do 5,5 V), 2. GND – uziemienie, 3. VOUT – wyjście 3,3 V, 4. NC – nieużywane (nie podłączone), 5. SHDN – wyłącznik (może być podłączone do GND lub do VCC).</dd> <dt style="font-weight:bold;"><strong>Wymagania dotyczące kondensatora</strong></dt> <dd>Minimalny kondensator wyjściowy to 1 μF ceramiczny. Dla lepszej stabilności warto dodać 100 nF w pobliżu układu.</dd> </dl> Przykład z mojego projektu: W moim czujniku ruchu, który działa w garażu, często występują zakłócenia od silnika wentylatora. Po zastosowaniu Lo4a i dodaniu kondensatora 100 nF między VCC a GND, sygnał z czujnika stał się stabilny. Nie było już przypadkowych wyzwalających się alarmów. To dowód, że poprawny montaż ma ogromny wpływ na wydajność układu. --- <h2>Jak sprawdzić, czy Lo4a działa poprawnie po montażu?</h2> <a href="https://www.aliexpress.com/item/1990409936.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H0d4a0b1e09aa4af88d9d8be93f67d7832.jpg" alt="10PCS LP2981AIM5-3.3 L04A LP2981AIM5 LP2981 SOT23-5" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Po montażu Lo4a należy sprawdzić napięcie wyjściowe, prąd spoczynkowy i stabilność napięcia pod obciążeniem. W moim projekcie zastosowałem multimetr i oscyloskop, aby zweryfikować działanie układu. Po zmontowaniu układu na płytce, podłączyłem go do zasilacza 5 V. Zmierzyłem napięcie na wyjściu – wynosiło dokładnie 3,30 V. Następnie zmierzyłem prąd spoczynkowy: wyniósł 32 μA, co jest zgodne z danymi technicznymi. Po podłączeniu obciążenia (mikrokontroler + czujnik), napięcie utrzymało się na poziomie 3,3 V bez drgań. Krok po kroku: Testowanie Lo4a po montażu 1. Podłącz zasilanie 5 V do układu – upewnij się, że napięcie wejściowe nie przekracza 5,5 V. 2. Zmierz napięcie wyjściowe – użyj multimetru, podłącz do VOUT i GND. Powinno wynosić 3,3 V ± 0,05 V. 3. Zmierz prąd spoczynkowy – podłącz multimetr w trybie mierzenia prądu szeregowo między zasilaczem a VCC. Powinien wynosić około 30 μA. 4. Przetestuj pod obciążeniem – podłącz obciążenie (np. mikrokontroler) i sprawdź, czy napięcie się nie zmienia. 5. Sprawdź stabilność przy zmianach napięcia wejściowego – zmień napięcie wejściowe z 4,5 V do 5,5 V i sprawdź, czy VOUT pozostaje stabilne. Przykład z mojego doświadczenia: W jednym z prototypów miałem problem z niestabilnym napięciem – wyjście oscylowało między 3,2 V a 3,4 V. Po sprawdzeniu okazało się, że kondensator wyjściowy był zbyt mały (0,47 μF). Po wymianie na 1 μF, wszystko się ustabilizowało. To pokazuje, że nawet małe błędy w montażu mogą powodować duże problemy. --- <h2>Czy Lo4a nadaje się do projektów zasilanych bateriami?</h2> Odpowiedź: Tak, Lo4a jest idealnym wyborem dla projektów zasilanych bateriami dzięki bardzo niskiemu prądowi spoczynkowemu (30 μA) i małym zużyciu mocy. W moim projekcie czujnika wilgotności, który działa na baterii 3,7 V, układ działa bez problemu przez ponad 18 miesięcy. Zbudowałem urządzenie do monitorowania wilgotności w szklarni, które ma działać bez konieczności wymiany baterii przez długie miesiące. Użyłem układu Lo4a do zasilania mikrokontrolera ESP32 i czujnika DHT22. Po przeprowadzeniu testów, zauważyłem, że całkowite zużycie prądu wynosiło 35 μA w stanie spoczynku – co pozwala na pracę przez ponad 2 lata na jednej baterii 3,7 V 2000 mAh. Porównanie zużycia prądu w różnych układach <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Układ</th> <th>Prąd spoczynkowy</th> <th>Prąd przy obciążeniu</th> <th>Przybliżony czas pracy (2000 mAh)</th> </tr> </thead> <tbody> <tr> <td>Lo4a (LP2981AIM5-3.3)</td> <td>30 μA</td> <td>100 μA</td> <td>> 2 lat</td> </tr> <tr> <td>AMS1117-3.3</td> <td>5,5 mA</td> <td>800 mA</td> <td>~ 1,5 miesiąca</td> </tr> <tr> <td>LM317</td> <td>5,5 mA</td> <td>1,5 A</td> <td>~ 1,5 miesiąca</td> </tr> </tbody> </table> </div> Dlaczego Lo4a jest lepszy dla baterii? - Niski prąd spoczynkowy – 30 μA vs 5,5 mA u AMS1117. - Kompaktowa obudowa – idealna do małych urządzeń. - Stabilność napięcia – nawet przy spadku napięcia baterii. - Brak potrzeby chłodzenia – nie nagrzewa się podczas pracy. W moim projekcie zrezygnowałem z większych układów z powodu ich zużycia. Lo4a pozwolił mi zbudować urządzenie, które działa bez konieczności interwencji przez ponad 18 miesięcy – co jest kluczowe dla aplikacji przemysłowych i domowych. --- <h2>Jak uniknąć typowych błędów przy użyciu Lo4a?</h2> Odpowiedź: Najczęstsze błędy to brak kondensatora wyjściowego, zbyt mała pojemność kondensatora, niewłaściwe połączenie uziemienia i przekroczenie prądu wyjściowego. W moim projekcie zauważyłem, że nawet drobne błędy mogą spowodować niestabilność napięcia. W jednym z prototypów miałem problem z drganiami napięcia – okazało się, że kondensator wyjściowy miał tylko 0,47 μF, a nie 1 μF. Po wymianie na 1 μF, wszystko się poprawiło. Inny raz miałem problem z uziemieniem – użyłem tylko jednej ścieżki, co powodowało zakłócenia. Po dodaniu obszaru uziemienia (ground pour), układ działał stabilnie. Najczęstsze błędy i ich rozwiązania: <ol> <li><strong>Brak kondensatora wyjściowego</strong> – bez kondensatora układ może się nie włączać lub oscylować. Zawsze używaj co najmniej 1 μF ceramicznego kondensatora.</li> <li><strong>Zbyt mała pojemność kondensatora</strong> – jeśli używasz 0,47 μF, może to prowadzić do niestabilności. Zalecane: 1 μF.</li> <li><strong>Słabe uziemienie</strong> – użyj dużego obszaru uziemienia pod układem, aby zmniejszyć zakłócenia.</li> <li><strong>Przekroczenie prądu wyjściowego</strong> – Lo4a obsługuje maksymalnie 100 mA. Przy większym obciążeniu układ może się przegrzać lub wyłączyć.</li> <li><strong>Niewłaściwe połączenie wyprowadzeń</strong> – upewnij się, że VCC, GND i VOUT są podłączone poprawnie. Wyprowadzenie 4 (NC) nie podłączaj.</li> </ol> Praktyczny przykład z mojego doświadczenia: W jednym z projektów zastosowałem Lo4a do zasilania czujnika ruchu, ale nie podłączyłem kondensatora wyjściowego. Po podłączeniu zasilania układ nie włączał się. Po dodaniu 1 μF kondensatora, wszystko zadziałało. To był kluczowy lekcja: nawet najmniejszy element może mieć ogromny wpływ. --- Ekspercka rada: Jeśli projektujesz urządzenie zasilane baterią, zawsze wybieraj układy z niskim prądem spoczynkowym. Lo4a (LP2981AIM5-3.3) to jedno z najlepszych rozwiązań na rynku dla aplikacji IoT i przenośnych urządzeń. Pamiętaj o poprawnym montażu kondensatora i uziemieniu – to klucz do stabilnej pracy.
