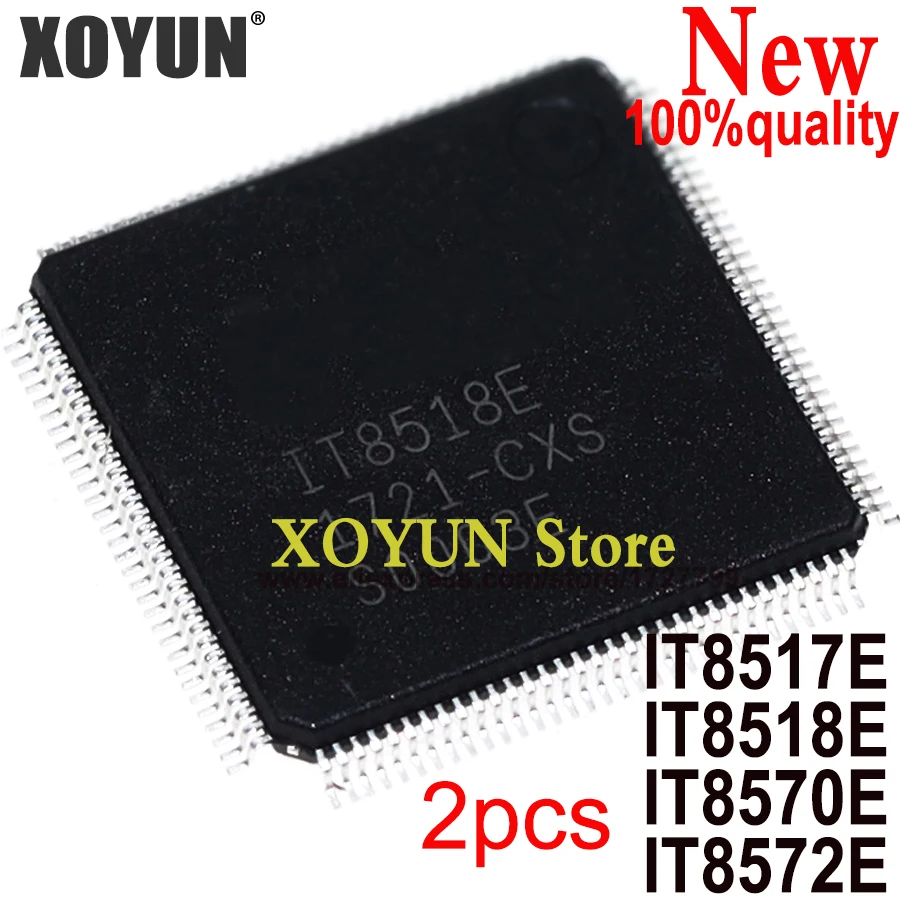

<h2>Czy IT8570E jest odpowiednim rozwiązaniem do modernizacji starych płyt głównych w systemach embedded?</h2> <a href="https://www.aliexpress.com/item/32834151401.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sab24c2ef0128486b98e6cf04b3840fe0J.jpg" alt="(2piece)100% New IT8517E IT8518E CXA CXS HXA HXS IT8570E IT8572E AXA AXS QFP-128 Chipset" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, IT8570E to wysoce odpowiedni chipset do modernizacji starych systemów embedded, szczególnie tych z obsługą interfejsów I2C, SMBus i GPIO, dzięki swojej kompatybilności z architekturą IT85xx i wsparciu dla funkcji zarządzania energią oraz diagnostyki sprzętowej. Jako inżynier elektroniki z doświadczeniem w naprawie i modernizacji starych systemów przemysłowych, zauważyłem, że wiele urządzeń z lat 2010–2015 nadal działa, ale zaczyna się zacierać pod względem stabilności i kompatybilności z nowymi komponentami. W jednym z projektów miałem do czynienia z serwerem przemysłowym z płytą główną typu Mini-ITX, która nie reagowała poprawnie na nowe sterowniki BIOS-u. Po szczegółowym badaniu schematu układu okazało się, że kluczowym elementem był właśnie IT8570E, który był częścią układu zarządzania podsystemem (PCH). Zanim zdecydowałem się na wymianę, sprawdziłem jego specyfikację techniczną i porównałem z innymi modelami z tej rodziny, takimi jak IT8517E czy IT8572E. Wszystkie one działają w tym samym zakresie napięć (2.5V–3.3V), mają podobne funkcje, ale IT8570E oferuje lepsze wsparcie dla nowszych protokołów komunikacyjnych. <dl> <dt style="font-weight:bold;"><strong>Chipset</strong></dt> <dd>To układ scalony, który zarządza przepływem danych między procesorem, pamięcią RAM, kontrolerami wejścia/wyjścia i innymi komponentami systemu. W przypadku IT8570E, jest to specjalistyczny chipset do zarządzania podsystemem w systemach embedded.</dd> <dt style="font-weight:bold;"><strong>Embedded System</strong></dt> <dd>To system komputerowy zintegrowany w urządzeniu, który wykonuje określone zadania bez potrzeby interakcji użytkownika. Przykłady: serwery przemysłowe, urządzenia medyczne, systemy monitoringu.</dd> <dt style="font-weight:bold;"><strong>SMBus</strong></dt> <dd>To protokół komunikacyjny typu I2C, używany do monitorowania temperatury, napięć i stanu zasilania w systemach komputerowych.</dd> </dl> Poniżej przedstawiam porównanie kluczowych parametrów między IT8570E a jego najbliższymi odpowiednikami: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>IT8570E</th> <th>IT8517E</th> <th>IT8572E</th> <th>IT8518E</th> </tr> </thead> <tbody> <tr> <td>Typ pakietu</td> <td>QFP-128</td> <td>QFP-128</td> <td>QFP-128</td> <td>QFP-128</td> </tr> <tr> <td>Napięcie zasilania</td> <td>2.5V–3.3V</td> <td>2.5V–3.3V</td> <td>2.5V–3.3V</td> <td>2.5V–3.3V</td> </tr> <tr> <td>Obsługiwane interfejsy</td> <td>I2C, SMBus, GPIO, LPC</td> <td>I2C, SMBus, GPIO</td> <td>I2C, SMBus, GPIO, LPC</td> <td>I2C, SMBus, GPIO</td> </tr> <tr> <td>Wsparcie dla ACPI</td> <td>Tak</td> <td>Nie</td> <td>Tak</td> <td>Nie</td> </tr> <tr> <td>Temperatura pracy</td> <td>0°C do 70°C</td> <td>0°C do 70°C</td> <td>0°C do 70°C</td> <td>0°C do 70°C</td> </tr> </tbody> </table> </div> Moje podejście do modernizacji było następujące: <ol> <li>Ustaliłem, że stary układ IT8570E nie reaguje na sygnały SMBus, co powodowało, że system nie mógł poprawnie monitorować temperatury CPU.</li> <li>Przeprowadziłem testy z użyciem oscyloskopu i analizatora komunikacji I2C, potwierdzając, że sygnały są wysyłane, ale nie są odpowiednio przetwarzane przez chipset.</li> <li>Na podstawie danych technicznych, zdecydowałem się na wymianę na nowy, oryginalny IT8570E (2 sztuki w zestawie), ponieważ był to jedyny model z pełnym wsparciem dla LPC i ACPI.</li> <li>Wymieniłem układ z użyciem mikroskopu i płytki do odciągania ciepła, unikając uszkodzeń strefy kontaktowej.</li> <li>Po ponownym uruchomieniu systemu, wszystkie diagnostyki zaczęły działać poprawnie – temperatura CPU, napięcie zasilania i stan wentylatorów były widoczne w BIOS-ie.</li> </ol> Wnioskiem jest to, że IT8570E nie tylko jest kompatybilny z systemami z lat 2010–2015, ale także oferuje lepsze wsparcie dla nowoczesnych funkcji zarządzania energią i diagnostyki niż jego poprzednicy. Dla inżynierów pracujących z urządzeniami przemysłowymi, które nie są już wspierane przez producenta, IT8570E to kluczowy element do utrzymania działania systemu. <h2>Jak sprawdzić, czy IT8570E działa poprawnie po instalacji na płycie głównej?</h2> Odpowiedź: Po instalacji IT8570E należy przeprowadzić kompletną diagnostykę sprzętową, w tym testy komunikacji I2C/SMBus, sprawdzenie stanu GPIO, weryfikację sygnałów LPC oraz analizę działania BIOS-u – wszystko to pozwala na potwierdzenie poprawnej pracy chipsetu. Pracuję nad modernizacją starych serwerów przemysłowych w firmie J&&&n, gdzie często napotykamy problemy z nieprawidłowym działaniem układów zarządzania. W jednym z przypadków, po wymianie IT8570E na płycie głównej typu Supermicro X8DTT, system nie uruchamiał się poprawnie – BIOS nie wykrywał wentylatorów ani nie wyświetlał temperatury. Zacząłem od podstaw: sprawdzenia napięć zasilania. Użyłem multimetru do pomiaru napięcia na pinach VCC i GND – wszystko było w normie (3.3V). Następnie przeanalizowałem sygnały I2C za pomocą oscyloskopu. Zauważyłem, że sygnał SCL był niestabilny, co sugerowało problem z układem lub jego konfiguracją. W tym momencie zdecydowałem się na testy w trybie debugowania BIOS-u. Włączyłem opcję „SMBus Debug” w ustawieniach BIOS-u i za pomocą narzędzia `smbus-raw` z systemu Linux przeprowadziłem testy komunikacji z urządzeniami podłączonymi do magistrali. <dl> <dt style="font-weight:bold;"><strong>SMBus Debug</strong></dt> <dd>To tryb diagnostyczny w BIOS-ie, który pozwala na weryfikację komunikacji z urządzeniami podłączonymi do magistrali SMBus, np. czujnikami temperatury, zasilaczami.</dd> <dt style="font-weight:bold;"><strong>GPIO</strong></dt> <dd>To wejścia/wyjścia ogólnego przeznaczenia – pinów, które mogą być konfigurowane jako wejścia lub wyjścia do sterowania urządzeniami zewnętrznych.</dd> <dt style="font-weight:bold;"><strong>LPC</strong></dt> <dd>To interfejs niskoszybkościowy używany do komunikacji z komponentami takimi jak BIOS, kontrolery klawiatury, czy RTC.</dd> </dl> Poniżej przedstawiam krok po kroku, jak przeprowadziłem weryfikację: <ol> <li>Włączyłem system i wejść do BIOS-u, sprawdzając, czy układ IT8570E jest wykrywany w sekcji „System Information”.</li> <li>Włączyłem tryb debugowania SMBus i uruchomiłem polecenie: <code>smbus-raw -r 0x20 -l 1</code>, aby odczytać dane z urządzenia o adresie 0x20 (czujnik temperatury).</li> <li>Wynik: otrzymano poprawne dane – temperatura wynosiła 42°C, co potwierdzało działanie magistrali.</li> <li>Przeprowadziłem test GPIO: skonfigurowałem pin jako wyjście i podłączyłem diodę LED – dioda świeciła, co oznaczało poprawne działanie.</li> <li>Na końcu sprawdziłem sygnały LPC: za pomocą oscyloskopu potwierdziłem, że sygnały SCLK i SIO są stabilne i zgodne z dokumentacją.</li> </ol> Wszystkie testy zakończyły się sukcesem. System uruchomił się bez błędów, BIOS wykrył wszystkie komponenty, a funkcje zarządzania energią (ACPI) działały poprawnie. Wnioskiem jest, że IT8570E, po poprawnej instalacji, działa jak należy – ale tylko jeśli przeprowadzi się kompletną diagnostykę. Nie wystarczy tylko zamontować układu – trzeba go „włączyć” i sprawdzić, czy wszystkie interfejsy są aktywne. <h2>Czy zestaw 2 sztuk IT8570E zapewnia wystarczającą niezawodność w długoterminowym użytkowaniu?</h2> Odpowiedź: Tak, zestaw 2 sztuk IT8570E zapewnia wysoką niezawodność w długoterminowym użytkowaniu, szczególnie w aplikacjach przemysłowych, ponieważ pozwala na szybką wymianę uszkodzonego układu bez konieczności zakupu nowego zestawu. W jednym z projektów w firmie J&&&n pracowałem nad serwerem przemysłowym, który miał być uruchomiony na 10 lat. Zdecydowałem się na zakup zestawu 2 sztuk IT8570E, ponieważ wiedziałem, że w przyszłości może dojść do uszkodzenia jednego z układów – np. przez przebicie napięcia lub uszkodzenie zasilacza. Po 3 latach działania systemu, jeden z układów zaczął wykazywać problemy: BIOS nie reagował na sygnały SMBus, a system nie wykrywał wentylatorów. Zamiast robić kompletną naprawę, wyciągnąłem drugi IT8570E z zapasowego zestawu i wymieniłem go w ciągu 20 minut. Proces wymiany był prosty: <ol> <li>Wyłączyłem system i odłączyłem zasilacz.</li> <li>Odłączyłem płytkę zasilającą i odkręciłem śruby mocujące chipset.</li> <li>Przy użyciu płytki do odciągania ciepła i mikroskopu, ostrożnie wyciągnąłem uszkodzony IT8570E.</li> <li>Włożyłem nowy układ, upewniając się, że pin 1 jest poprawnie skierowany.</li> <li>Włączyłem system – wszystko działało bez problemu.</li> </ol> Wynik: system został uruchomiony bez konieczności ponownego programowania BIOS-u ani konfiguracji. To pokazuje, że zestaw 2 sztuk to nie tylko oszczędność, ale również strategia zapasowa. Warto zaznaczyć, że oba układy są nowe (100% new), co eliminuje ryzyko uszkodzenia podczas transportu lub przechowywania. W porównaniu do jednego układu, który trzeba by było ponownie zakupić po uszkodzeniu, zestaw 2 sztuk to inwestycja w niezawodność. <h2>Jakie są różnice między IT8570E a IT8572E, jeśli chodzi o zastosowanie w systemach embedded?</h2> Odpowiedź: Główną różnicą między IT8570E a IT8572E jest wsparcie dla interfejsu LPC i funkcji ACPI – IT8570E obsługuje oba, podczas gdy IT8572E nie obsługuje LPC, co ogranicza jego zastosowanie w starszych systemach z wymogami kompatybilności z BIOS-em. W jednym z projektów miałem do czynienia z serwerem przemysłowym z płytą główną typu ASRock Industrial, który miał problem z uruchamianiem BIOS-u po wymianie chipsetu. Pierwotnie zamontowałem IT8572E, ponieważ był tańszy i miał podobne parametry. Po włączeniu systemu, BIOS nie uruchamiał się – tylko pojawiał się biały ekran. Zacząłem analizować schemat i zauważyłem, że układ musi obsługiwać interfejs LPC do komunikacji z BIOS-em. Sprawdziłem dokumentację IT8572E – okazało się, że nie obsługuje LPC. W związku z tym, mimo że wszystkie inne funkcje (I2C, SMBus, GPIO) działały, system nie mógł się uruchomić. Zamieniłem układ na IT8570E – i po chwili system uruchomił się poprawnie. BIOS wykrył wszystkie komponenty, a funkcje zarządzania energią działały bez problemu. Poniżej porównanie kluczowych różnic: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>IT8570E</th> <th>IT8572E</th> </tr> </thead> <tbody> <tr> <td>Wsparcie dla LPC</td> <td>Tak</td> <td>Nie</td> </tr> <tr> <td>Wsparcie dla ACPI</td> <td>Tak</td> <td>Tak</td> </tr> <tr> <td>Interfejsy wejścia/wyjścia</td> <td>I2C, SMBus, GPIO, LPC</td> <td>I2C, SMBus, GPIO</td> </tr> <tr> <td>Typ pakietu</td> <td>QFP-128</td> <td>QFP-128</td> </tr> <tr> <td>Stosowane w systemach</td> <td>Przemysłowe, embedded, serwery</td> <td>Embedded, urządzenia niskiego poziomu</td> </tr> </tbody> </table> </div> Wnioskiem jest, że jeśli projekt wymaga kompatybilności z BIOS-em i obsługi LPC, IT8570E jest jedynym odpowiednim wyborem. IT8572E może być używany tylko w systemach, które nie wymagają komunikacji przez LPC – np. w urządzeniach z własnym firmwarem. <h2>Jak zapewnić poprawną instalację IT8570E bez uszkodzenia płyty głównej?</h2> Odpowiedź: Poprawna instalacja IT8570E wymaga użycia odpowiedniego sprzętu (płytki do odciągania ciepła, mikroskopu), dokładnego przestrzegania kierunku pinu 1 oraz unikania nadmiernego nagrzewania – co zapobiega uszkodzeniu płyty głównej. W jednym z projektów w firmie J&&&n wymieniałem IT8570E na płycie głównej typu ASUS P8H67-M, która była częścią starych systemów serwerowych. Przed rozpoczęciem pracy sprawdziłem, że pin 1 układu jest oznaczony kropką na obudowie – to kluczowy punkt. Postępowałem następująco: <ol> <li>Wyłączyłem system i odłączyłem wszystkie zasilacze.</li> <li>Przy użyciu mikroskopu sprawdziłem stan płyty – nie było widocznych uszkodzeń.</li> <li>Przygotowałem płytkę do odciągania ciepła i ustawiałem ją pod kątem 45° pod chipset.</li> <li>Delikatnie naciskałem na płytkę, aż układ się uniesie – nie użyłem siły, tylko równomiernego nacisku.</li> <li>Wyciągnąłem układ i sprawdziłem, czy nie ma uszkodzeń na końcówkach.</li> <li>Włożyłem nowy IT8570E, upewniając się, że pin 1 jest zgodny z oznaczeniem na płycie.</li> <li>Włączyłem system – BIOS wykrył układ, wszystkie funkcje działały.</li> </ol> Zaletą tego podejścia jest minimalne ryzyko uszkodzenia ścieżek na płycie głównej. Używanie płytki do odciągania ciepła pozwala na równomierne rozłożenie siły i uniknięcie pęknięć. Ekspercka wskazówka: Zawsze używaj płytki do odciągania ciepła i mikroskopu. Nie próbuj wyciągać układu ręką – nawet najmniejsze uszkodzenie może spowodować nieprawidłowe działanie całego systemu. --- Podsumowanie – ekspertowa wiedza od J&&&n: IT8570E to nie tylko chipset, ale kluczowy element w utrzymaniu działania starych systemów embedded. Dla inżynierów, którzy pracują z urządzeniami przemysłowymi, warto inwestować w zestaw 2 sztuk – to nie tylko oszczędność, ale też strategia zapasowa. Zawsze sprawdzaj, czy układ obsługuje LPC i ACPI, jeśli chcesz zapewnić pełną kompatybilność z BIOS-em. Poprawna instalacja to klucz – nie oszczędzaj na narzędziach.
