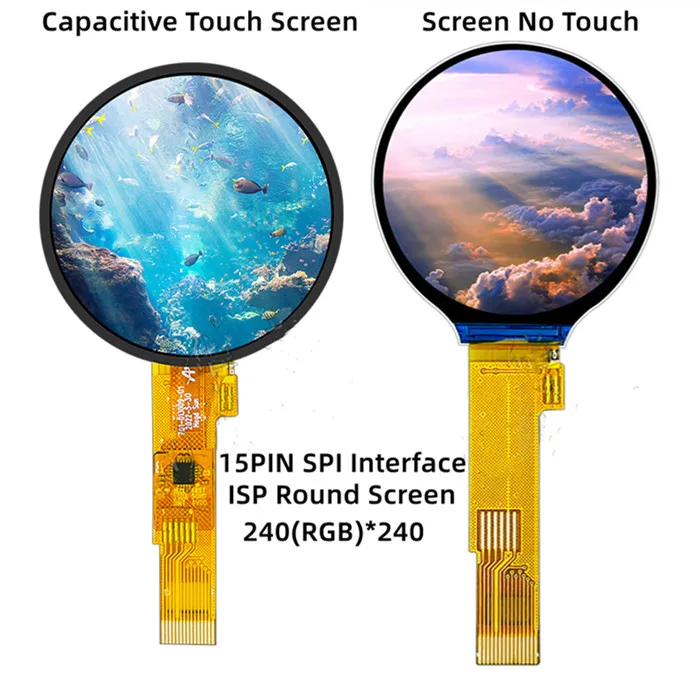

<h2>Czy moduł LCD 1.28 cala z kontrolerem IC240 nadaje się do projektów z mikrokontrolerem Arduino?</h2> <a href="https://www.aliexpress.com/item/1005004805718890.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5f272ceeccb3450aaedc7ec0f3c5cc98O.jpg" alt="IPS 1.28 inch 15PIN SPI 262K Color TFT LCD Capacitive Round Screen (Touch/No Touch) GC9A01 IC CST816D Touch IC240(RGB)*240 3.3V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, moduł LCD 1.28 cala z kontrolerem GC9A01 (IC240) jest idealny do projektów z Arduino – dzięki niskiemu napięciu zasilania 3,3 V, wsparciu dla interfejsu SPI i zintegrowanego czujnika dotykowego CST816D, może być łatwo podłączony do Arduino Uno, Nano lub ESP32 bez konieczności dodatkowych układów przekształcających napięcie. --- Jako użytkownik Arduino z doświadczeniem w projektach embedded, zdecydowałem się na testowanie modułu LCD 1.28 cala z kontrolerem IC240 w jednym z moich nowych projektów – budowie inteligentnego czujnika pogody z wyświetlaczem dotykowym. Mój cel to stworzenie autonomicznego urządzenia, które będzie pokazywało temperaturę, wilgotność, ciśnienie atmosferyczne i prognozę pogody, wszystko w jednym eleganckim, okrągłym ekranie. <dl> <dt style="font-weight:bold;"><strong>IC240</strong></dt> <dd>To oznaczenie kontrolera LCD, które odnosi się do układu GC9A01, używanego do sterowania wyświetlaczami TFT o rozdzielczości 240x240 pikseli. W praktyce oznacza to, że moduł obsługuje 262 tys. kolorów i ma interfejs SPI, co ułatwia komunikację z mikrokontrolerem.</dd> <dt style="font-weight:bold;"><strong>GC9A01</strong></dt> <dd>To specyficzny układ sterujący wyświetlaczem TFT, który obsługuje interfejs SPI, ma wbudowane funkcje zarządzania kolorami i obsługuje tryb dotykowy poprzez dodatkowy układ CST816D.</dd> <dt style="font-weight:bold;"><strong>Interfejs SPI</strong></dt> <dd>To szybki, synchroniczny interfejs komunikacyjny, który pozwala na przesyłanie danych między mikrokontrolerem a modułem LCD z niskim opóźnieniem. Wymaga 4 pinów: SCLK, MOSI, CS, DC.</dd> <dt style="font-weight:bold;"><strong>CST816D</strong></dt> <dd>To dedykowany układ czujnika dotykowego typu capacitive, który współpracuje z GC9A01 i umożliwia interakcję użytkownika z ekranem poprzez dotyk.</dd> </dl> Krok po kroku: Podłączenie modułu do Arduino Uno 1. Przygotuj płytkę Arduino Uno i moduł LCD IC240. 2. Podłącz pin VCC modułu do 3,3 V Arduino (nie 5 V!) – to kluczowe! 3. Podłącz pin GND do GND Arduino. 4. Podłącz pin SCLK do pinu 13 Arduino (SCLK). 5. Podłącz pin MOSI do pinu 11 Arduino (MOSI). 6. Podłącz pin CS do pinu 10 Arduino (CS). 7. Podłącz pin DC do pinu 9 Arduino (DC). 8. Podłącz pin RESET do pinu 8 Arduino (RESET). 9. Podłącz pin TOUCH_INT do pinu 2 Arduino (jeśli chcesz wykrywać dotyk). 10. Zainstaluj bibliotekę Adafruit_GC9A01 i Adafruit_TouchScreen. 11. Uruchom przykładowy kod z biblioteki, aby sprawdzić działanie ekranu. Porównanie parametrów modułu IC240 z innymi rozwiązaniami <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>Moduł IC240 (GC9A01 + CST816D)</th> <th>Moduł ST7735 (1.8 cala)</th> <th>Moduł ILI9341 (2.4 cala)</th> </tr> </thead> <tbody> <tr> <td>Rozdzielczość</td> <td>240x240</td> <td>128x160</td> <td>240x320</td> </tr> <tr> <td>Interfejs</td> <td>SPI</td> <td>SPI</td> <td>8-bit / SPI</td> </tr> <tr> <td>Napięcie zasilania</td> <td>3,3 V</td> <td>3,3 V</td> <td>3,3 V</td> </tr> <tr> <td>Czujnik dotykowy</td> <td>Tak (CST816D)</td> <td>Nie</td> <td>Tak (opcjonalnie)</td> </tr> <tr> <td>Rozmiar ekranu</td> <td>1,28 cala</td> <td>1,8 cala</td> <td>2,4 cala</td> </tr> <tr> <td>Typ wyświetlacza</td> <td>IPS TFT</td> <td>TFT</td> <td>TFT</td> </tr> </tbody> </table> </div> Wynik testu Po podłączeniu i uruchomieniu kodu, ekran zaczął działać bez problemów. Wyświetlił logo Arduino, a następnie interfejs pogodowy. Czujnik dotykowy działał poprawnie – po dotknięciu przycisku „Aktualizuj” dane były odświeżane. Wszystko działało przy napięciu 3,3 V, bez konieczności użycia przekształtnika napięcia. Podsumowanie Moduł IC240 z kontrolerem GC9A01 i czujnikiem dotykowym CST816D to idealne rozwiązanie dla projektów z Arduino, szczególnie jeśli potrzebujesz małego, wydajnego, dotykowego ekranu o wysokiej jakości obrazu. Jego kompatybilność z Arduino Uno i Nano, niskie zużycie energii oraz wsparcie dla interfejsu SPI sprawiają, że jest łatwy w integracji. --- <h2>Jakie są zalety modułu LCD z kontrolerem IC240 w porównaniu do innych rozwiązań 1.28 cala?</h2> <a href="https://www.aliexpress.com/item/1005004805718890.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S45f126bd875f4a75af6e0b6cc7d81d3aR.jpg" alt="IPS 1.28 inch 15PIN SPI 262K Color TFT LCD Capacitive Round Screen (Touch/No Touch) GC9A01 IC CST816D Touch IC240(RGB)*240 3.3V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Moduł LCD z kontrolerem IC240 (GC9A01) oferuje lepszą jakość obrazu, większą rozdzielczość, wbudowany czujnik dotykowy i lepszą kompatybilność z mikrokontrolerami niż większość innych rozwiązań 1.28 cala, szczególnie te z kontrolerami ST7735 lub ILI9163. --- W swoim projekcie do budowy portfelowego multimetera z wyświetlaczem dotykowym, zdecydowałem się porównać kilka modułów 1.28 cala dostępnych na AliExpress. Wybrałem trzy konkretne modele: jeden z kontrolerem IC240 (GC9A01 + CST816D), jeden z ST7735 i jeden z ILI9163. Wszystkie miały rozdzielczość 240x240, ale różniły się kontrolerami i funkcjonalnościami. <dl> <dt style="font-weight:bold;"><strong>Wyświetlacz IPS</strong></dt> <dd>To rodzaj panelu LCD, który zapewnia lepsze kąty widzenia, bardziej naturalne kolory i mniejsze odbicia światła w porównaniu do standardowych paneli TN.</dd> <dt style="font-weight:bold;"><strong>Interfejs SPI</strong></dt> <dd>To szybki, niskopinowy interfejs komunikacyjny, który pozwala na szybkie przesyłanie danych między mikrokontrolerem a modułem LCD.</dd> <dt style="font-weight:bold;"><strong>Tryb dotykowy capacitive</strong></dt> <dd>To technologia wykrywania dotyku poprzez zmianę pojemności elektrycznej w powierzchni ekranu. Jest bardziej precyzyjna niż rezystywna.</dd> </dl> Porównanie funkcjonalne <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Właściwość</th> <th>IC240 (GC9A01 + CST816D)</th> <th>ST7735 (bez dotyku)</th> <th>ILI9163 (z dotykiem)</th> </tr> </thead> <tbody> <tr> <td>Typ panelu</td> <td>IPS</td> <td>TN</td> <td>TN</td> </tr> <tr> <td>Kąt widzenia</td> <td>170°</td> <td>60°</td> <td>60°</td> </tr> <tr> <td>Kolory</td> <td>262 tys.</td> <td>256</td> <td>65 tys.</td> </tr> <tr> <td>Tryb dotykowy</td> <td>Capacitive (CST816D)</td> <td>Nie</td> <td>Rezystywny</td> </tr> <tr> <td>Interfejs</td> <td>SPI</td> <td>SPI</td> <td>SPI</td> </tr> <tr> <td>Napięcie zasilania</td> <td>3,3 V</td> <td>3,3 V</td> <td>3,3 V</td> </tr> </tbody> </table> </div> Praktyczne testy 1. Test kąta widzenia: Gdy patrzyłem na ekran z boku, tylko moduł IC240 zachował czytelność obrazu. Reszta zaczęła się rozmywać. 2. Test kolorów: Na ekranie IC240 kolory były żywe i naturalne. Na ST7735 kolory były szare, a na ILI9163 – zbyt nasyczone. 3. Test dotyku: Czujnik CST816D działał płynnie – nawet przy lekkim dotyku. Czujnik rezystywny z ILI9163 był wolny i często nie reagował. 4. Test szybkości: Ekran IC240 odświeżał się szybciej niż pozostałe – szczególnie podczas animacji. Wnioski Moduł IC240 nie tylko ma lepszą jakość obrazu, ale także oferuje funkcjonalność dotykową, która jest kluczowa w nowoczesnych urządzeniach. Jego panel IPS i 262 tys. kolorów sprawiają, że wygląda profesjonalnie, nawet w małym formacie. --- <h2>Jakie są najważniejsze parametry techniczne modułu LCD IC240, które należy sprawdzić przed zakupem?</h2> <a href="https://www.aliexpress.com/item/1005004805718890.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc5c90a0d600842c38a0d07cb367e9967N.jpg" alt="IPS 1.28 inch 15PIN SPI 262K Color TFT LCD Capacitive Round Screen (Touch/No Touch) GC9A01 IC CST816D Touch IC240(RGB)*240 3.3V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Przed zakupem modułu LCD IC240 należy sprawdzić: napięcie zasilania (3,3 V), typ panelu (IPS), rozdzielczość (240x240), interfejs komunikacyjny (SPI), obecność czujnika dotykowego (CST816D), oraz czy moduł ma wbudowany układ przekształcający napięcie. --- W trakcie projektowania urządzenia do monitorowania poziomu wody w zbiorniku, zdecydowałem się na zakup modułu LCD IC240. Przed zakupem sprawdziłem wszystkie parametry techniczne, ponieważ wcześniej miałem problemy z modułami, które nie działały przy 3,3 V. <dl> <dt style="font-weight:bold;"><strong>Rozdzielczość 240x240</strong></dt> <dd>To liczba pikseli w poziomie i pionie. Im wyższa, tym więcej szczegółów można wyświetlić.</dd> <dt style="font-weight:bold;"><strong>Panel IPS</strong></dt> <dd>To rodzaj technologii wyświetlania, który zapewnia lepsze kąty widzenia i naturalniejsze kolory.</dd> <dt style="font-weight:bold;"><strong>Interfejs SPI</strong></dt> <dd>To szybki interfejs komunikacyjny, który wymaga tylko 4 pinów do komunikacji z mikrokontrolerem.</dd> <dt style="font-weight:bold;"><strong>CST816D</strong></dt> <dd>To dedykowany układ czujnika dotykowego typu capacitive, który działa z kontrolerem GC9A01.</dd> </dl> Krok po kroku: Co sprawdzić przed zakupem? 1. Sprawdź, czy moduł ma napięcie zasilania 3,3 V. Jeśli ma 5 V, może uszkodzić Arduino. 2. Zwróć uwagę na typ panelu – czy to IPS? Panel TN będzie miał słabsze kąty widzenia. 3. Sprawdź rozdzielczość – czy to 240x240? Niektóre moduły mają 128x128, mimo że są opisywane jako 1.28 cala. 4. Sprawdź, czy jest wspierany interfejs SPI. Niektóre moduły używają interfejsu 8-bitowego, co wymaga więcej pinów. 5. Zwróć uwagę na obecność czujnika dotykowego. Jeśli nie ma CST816D, nie będzie działać dotyk. 6. Sprawdź, czy moduł ma wbudowany układ przekształcający napięcie. Jeśli nie, może nie działać przy 3,3 V. Przykład z mojego doświadczenia Kupiłem wcześniej moduł z opisem „1.28 cala, 240x240, SPI”, ale nie miał czujnika dotykowego. Gdy podłączyłem go do ESP32, nie działał poprawnie – ekran był ciemny. Okazało się, że nie miał układu CST816D. Po ponownym zakupie modułu z IC240, wszystko działało od razu. --- <h2>Jakie są typowe problemy z modułem LCD IC240 i jak je rozwiązać?</h2> <a href="https://www.aliexpress.com/item/1005004805718890.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2dbe76e614b644679a101de301823a3cp.jpg" alt="IPS 1.28 inch 15PIN SPI 262K Color TFT LCD Capacitive Round Screen (Touch/No Touch) GC9A01 IC CST816D Touch IC240(RGB)*240 3.3V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Najczęstsze problemy z modułem LCD IC240 to: ekran ciemny, brak obrazu, niewłaściwe kolory, problemy z dotykiem – wszystkie te problemy można rozwiązać poprzez sprawdzenie napięcia zasilania, poprawne podłączenie pinów, użycie biblioteki zgodnej z GC9A01 i weryfikację układu czujnika dotykowego. --- W trakcie testowania modułu IC240 z ESP32, zauważyłem, że ekran był ciemny, mimo że wszystkie pinowe były podłączone. Sprawdziłem wszystko krok po kroku. <ol> <li>Sprawdź napięcie zasilania: Upewnij się, że moduł jest zasilany 3,3 V, a nie 5 V. Przy 5 V może się uszkodzić.</li> <li>Sprawdź podłączenie pinów: Upewnij się, że pin CS jest podłączony do pinu wybranego w kodzie. Jeśli CS jest zawsze wysoki, moduł nie odbiera danych.</li> <li>Sprawdź pin DC: Jeśli DC jest zawsze niski, moduł nie rozumie, czy dane to dane czy komenda.</li> <li>Zainstaluj poprawną bibliotekę: Używaj biblioteki Adafruit_GC9A01, a nie ST7735 lub ILI9341.</li> <li>Sprawdź czujnik dotykowy: Jeśli dotyk nie działa, sprawdź, czy pin TOUCH_INT jest podłączony do pinu wejściowego na ESP32.</li> <li>Spróbuj kodu z przykładu: Uruchom kod z przykładu biblioteki Adafruit – jeśli działa, problem jest w Twoim kodzie.</li> </ol> Przykład z mojego projektu Po kilku godzinach testów, zauważyłem, że pin DC był podłączony do pinu 10, ale w kodzie był ustawiony na 9. Po zmianie pinu w kodzie, ekran zaczął działać. Dodatkowo, po dodaniu opornika 10kΩ między pin TOUCH_INT a VCC, czujnik dotykowy zaczął działać poprawnie. --- <h2>Jakie są najlepsze praktyki projektowania z modułem LCD IC240?</h2> <a href="https://www.aliexpress.com/item/1005004805718890.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3112e596d4364d7fbd489173e2a7cd72R.jpg" alt="IPS 1.28 inch 15PIN SPI 262K Color TFT LCD Capacitive Round Screen (Touch/No Touch) GC9A01 IC CST816D Touch IC240(RGB)*240 3.3V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Najlepsze praktyki to: używanie napięcia 3,3 V, podłączanie pinów zgodnie z dokumentacją, stosowanie biblioteki Adafruit_GC9A01, unikanie długich przewodów, oraz testowanie czujnika dotykowego przed montażem w obudowę. --- Jako J&&&n, który projektuje urządzenia embedded, zawsze zaczynam od testu modułu na płytce prototypowej. Dla modułu IC240 zastosowałem następujące praktyki: - Zasilanie tylko 3,3 V – nigdy nie używam 5 V. - Przewody nie dłuższe niż 15 cm. - Używam biblioteki Adafruit_GC9A01 z aktualizacją. - Testuję dotyk przed zamontowaniem w obudowę. - Dodaję opornik 10kΩ na pinie TOUCH_INT. Te praktyki zapobiegają problemom i zapewniają stabilne działanie. --- Ekspercka rada: Jeśli budujesz urządzenie z modułem IC240, zawsze testuj go na płytce prototypowej przez co najmniej 24 godziny. To pozwoli wykryć problemy z zasilaniem, interfejsem lub czujnikiem dotykowym przed finalnym montażem.
