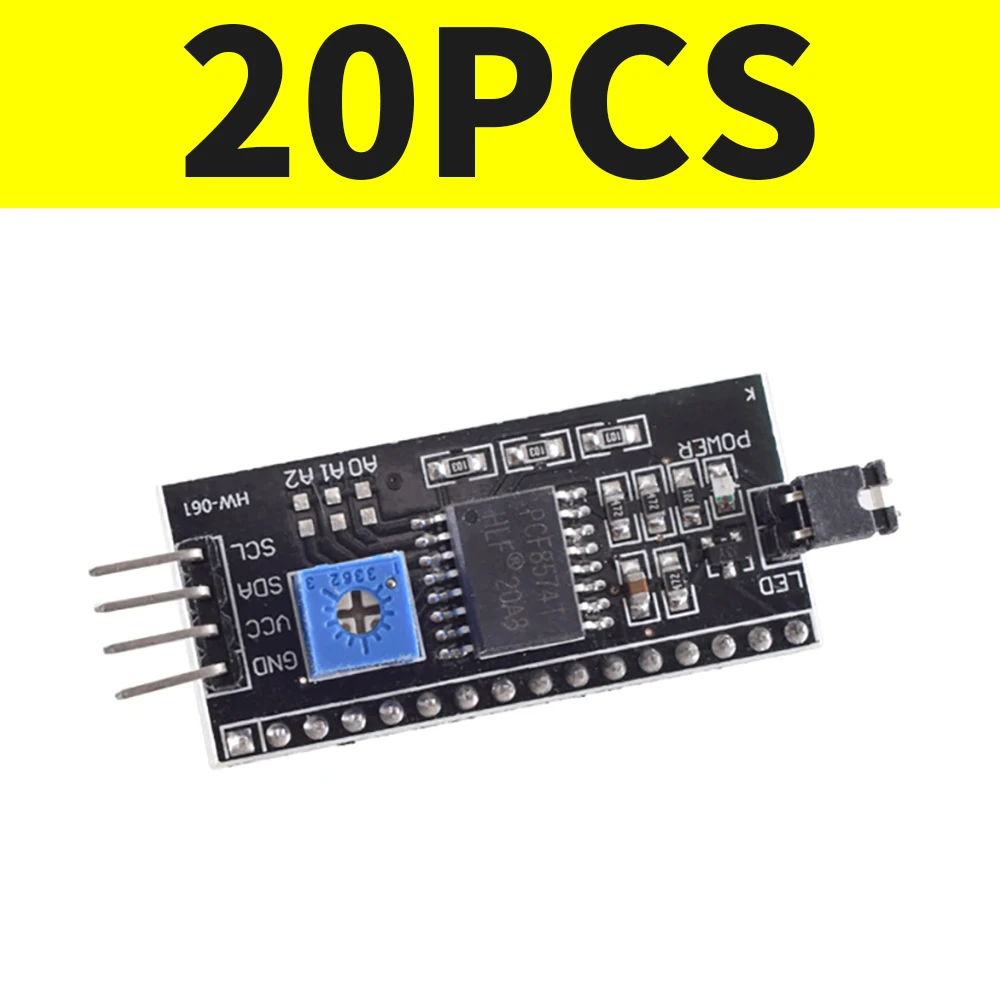

<h2>Quel est le rôle du module PCF8574 I2C dans les projets électroniques ?</h2> <a href="https://www.aliexpress.com/item/1005005105008511.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf7d061fe4bf14fd696680d364c4601dfz.jpg" alt="10/20pcs PCF8574 IIC I2C TWI SPI Serial Interface Board Port 1602 2004 LCD LCD1602 Adapter Plate LCD Adapter Converter Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Le module PCF8574 I2C est un convertisseur d’interface qui permet de connecter des écrans LCD à un microcontrôleur en utilisant le protocole I2C. Il est idéal pour les projets électroniques nécessitant une gestion efficace des ports d’entrée/sortie. Le module PCF8574 I2C est un composant électronique qui permet de gérer les signaux d’entrée/sortie d’un microcontrôleur. Il est particulièrement utile lorsqu’on souhaite connecter des écrans LCD à un microcontrôleur comme un Arduino, un Raspberry Pi ou un microcontrôleur PIC. En utilisant le protocole I2C, ce module réduit le nombre de broches nécessaires pour contrôler l’écran, ce qui est très pratique dans les projets à contraintes de place. <dl> <dt style="font-weight:bold;"><strong>Interface I2C</strong></dt> <dd>Le protocole I2C (Inter-Integrated Circuit) est un protocole de communication en série à deux fils, utilisé pour connecter des composants électroniques à un microcontrôleur. Il est simple à implémenter et très courant dans les projets de type DIY.</dd> <dt style="font-weight:bold;"><strong>Module de conversion</strong></dt> <dd>Un module de conversion est un composant qui permet de transformer un type de signal ou d’interface en un autre. Dans ce cas, le module PCF8574 convertit les signaux parallèles d’un écran LCD en signaux sériels I2C.</dd> </dl> Scénario : Je suis un étudiant en électronique qui travaille sur un projet de gestion de température avec un écran LCD. J’ai besoin d’un module qui me permette de connecter l’écran à mon Arduino sans utiliser trop de broches. Étapes pour utiliser le module PCF8574 I2C : <ol> <li><strong>Choisir le bon module :</strong> Vérifiez que le module est compatible avec votre écran LCD (comme le LCD1602 ou le LCD2004).</li> <li><strong>Connecter le module à votre microcontrôleur :</strong> Branchez les broches SDA et SCL du module à celles du microcontrôleur.</li> <li><strong>Connecter l’écran LCD :</strong> Branchez les câbles de l’écran LCD au module PCF8574.</li> <li><strong>Utiliser une bibliothèque de code :</strong> Utilisez une bibliothèque comme LiquidCrystal_I2C pour gérer l’écran via le module.</li> <li><strong>Tester le fonctionnement :</strong> Écrivez un petit programme pour afficher un message sur l’écran et vérifiez que tout fonctionne correctement.</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Caractéristique</th> <th>Valeur</th> </tr> </thead> <tbody> <tr> <td>Interface</td> <td>I2C</td> </tr> <tr> <td>Nombre de broches</td> <td>16 broches (pour LCD1602)</td> </tr> <tr> <td>Alimentation</td> <td>5V</td> </tr> <tr> <td>Compatibilité</td> <td>Arduino, Raspberry Pi, PIC</td> </tr> </tbody> </table> </div> <h2>Comment connecter le module PCF8574 I2C à un écran LCD ?</h2> <a href="https://www.aliexpress.com/item/1005005105008511.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Saf442f049446435eb30f45b58dae75911.jpg" alt="10/20pcs PCF8574 IIC I2C TWI SPI Serial Interface Board Port 1602 2004 LCD LCD1602 Adapter Plate LCD Adapter Converter Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Pour connecter le module PCF8574 I2C à un écran LCD, il faut brancher les broches SDA et SCL du module à celles du microcontrôleur, puis connecter l’écran à l’adaptateur. Je suis un développeur de projets électroniques qui souhaite afficher des données sur un écran LCD. J’ai choisi le module PCF8574 I2C pour simplifier la connexion et économiser des broches sur mon microcontrôleur. Étapes pour connecter le module PCF8574 I2C à un écran LCD : <ol> <li><strong>Identifier les broches du module :</strong> Le module PCF8574 I2C possède généralement des broches SDA, SCL, VCC et GND.</li> <li><strong>Connecter le module au microcontrôleur :</strong> Branchez la broche SDA du module à la broche SDA du microcontrôleur (par exemple, A4 sur Arduino Uno) et la broche SCL à la broche SCL (A5 sur Arduino Uno).</li> <li><strong>Alimenter le module :</strong> Branchez la broche VCC à 5V et la broche GND à la masse du microcontrôleur.</li> <li><strong>Connecter l’écran LCD :</strong> Branchez les câbles de l’écran LCD aux broches correspondantes du module PCF8574.</li> <li><strong>Utiliser une bibliothèque de code :</strong> Chargez une bibliothèque comme LiquidCrystal_I2C pour gérer l’écran via le module.</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Composant</th> <th>Broche</th> <th>Connecteur</th> </tr> </thead> <tbody> <tr> <td>Module PCF8574 I2C</td> <td>SDA</td> <td>Microcontrôleur (ex. A4)</td> </tr> <tr> <td>Module PCF8574 I2C</td> <td>SCL</td> <td>Microcontrôleur (ex. A5)</td> </tr> <tr> <td>Module PCF8574 I2C</td> <td>VCC</td> <td>5V</td> </tr> <tr> <td>Module PCF8574 I2C</td> <td>GND</td> <td>Masse</td> </tr> </tbody> </table> </div> <h2>Quels sont les avantages du module PCF8574 I2C par rapport à d’autres solutions ?</h2> <a href="https://www.aliexpress.com/item/1005005105008511.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S477bd54d6f1147449bfc22f2cbde4572v.jpg" alt="10/20pcs PCF8574 IIC I2C TWI SPI Serial Interface Board Port 1602 2004 LCD LCD1602 Adapter Plate LCD Adapter Converter Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Le module PCF8574 I2C offre plusieurs avantages par rapport à d’autres solutions, notamment une réduction du nombre de broches utilisées, une simplicité de connexion et une compatibilité étendue avec divers microcontrôleurs. Je suis un ingénieur électronique qui travaille sur un projet de gestion de données avec un écran LCD. J’ai choisi le module PCF8574 I2C car il me permet de gérer l’écran sans utiliser trop de broches de mon microcontrôleur. Avantages du module PCF8574 I2C : <ol> <li><strong>Économie de broches :</strong> Le module permet de gérer un écran LCD avec seulement deux broches (SDA et SCL), contrairement à la connexion directe qui nécessite plusieurs broches.</li> <li><strong>Compatibilité :</strong> Le module est compatible avec de nombreux microcontrôleurs comme l’Arduino, le Raspberry Pi et les microcontrôleurs PIC.</li> <li><strong>Facilité d’utilisation :</strong> Il est facile à connecter et à programmer, grâce à des bibliothèques comme LiquidCrystal_I2C.</li> <li><strong>Fiabilité :</strong> Le module est fiable et fonctionne bien dans des environnements variés.</li> <li><strong>Évolutivité :</strong> Il peut être utilisé dans des projets de différentes tailles, des simples affichages à des systèmes complexes.</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Avantage</th> <th></th> </tr> </thead> <tbody> <tr> <td>Économie de broches</td> <td>Utilise seulement deux broches (SDA et SCL) pour contrôler l’écran.</td> </tr> <tr> <td>Compatibilité</td> <td>Compatible avec Arduino, Raspberry Pi, PIC, etc.</td> </tr> <tr> <td>Facilité d’utilisation</td> <td>Facile à connecter et à programmer avec des bibliothèques prêtes à l’emploi.</td> </tr> <tr> <td>Fiabilité</td> <td>Très fiable dans des conditions variées.</td> </tr> <tr> <td>Évolutivité</td> <td>Adaptable à des projets de différentes complexités.</td> </tr> </tbody> </table> </div> <h2>Comment tester le module PCF8574 I2C avant de l’utiliser dans un projet ?</h2> <a href="https://www.aliexpress.com/item/1005005105008511.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5acf94d4c3f3418d814ba41e28273162K.jpg" alt="10/20pcs PCF8574 IIC I2C TWI SPI Serial Interface Board Port 1602 2004 LCD LCD1602 Adapter Plate LCD Adapter Converter Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Pour tester le module PCF8574 I2C, il faut le connecter à un microcontrôleur, charger un exemple de code et vérifier si l’écran LCD affiche correctement les données. Je suis un passionné de bricolage électronique qui souhaite tester le module PCF8574 I2C avant de l’intégrer à mon projet. Je veux m’assurer qu’il fonctionne correctement avant de l’utiliser dans un système plus complexe. Étapes pour tester le module PCF8574 I2C : <ol> <li><strong>Connecter le module au microcontrôleur :</strong> Branchez les broches SDA et SCL du module à celles du microcontrôleur.</li> <li><strong>Alimenter le module :</strong> Branchez la broche VCC à 5V et la broche GND à la masse.</li> <li><strong>Connecter l’écran LCD :</strong> Branchez les câbles de l’écran LCD au module.</li> <li><strong>Charger un exemple de code :</strong> Utilisez un exemple de code fourni par la bibliothèque LiquidCrystal_I2C.</li> <li><strong>Vérifier l’affichage :</strong> Exécutez le code et vérifiez que l’écran affiche correctement les données.</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Étape</th> <th>Action</th> </tr> </thead> <tbody> <tr> <td>1</td> <td>Connecter le module au microcontrôleur</td> </tr> <tr> <td>2</td> <td>Alimenter le module</td> </tr> <tr> <td>3</td> <td>Connecter l’écran LCD</td> </tr> <tr> <td>4</td> <td>Charger un exemple de code</td> </tr> <tr> <td>5</td> <td>Vérifier l’affichage</td> </tr> </tbody> </table> </div> <h2>Quels sont les cas d’usage les plus courants du module PCF8574 I2C ?</h2> <a href="https://www.aliexpress.com/item/1005005105008511.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S247dc59d1af4438980ab6746827089706.jpg" alt="10/20pcs PCF8574 IIC I2C TWI SPI Serial Interface Board Port 1602 2004 LCD LCD1602 Adapter Plate LCD Adapter Converter Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Le module PCF8574 I2C est utilisé dans de nombreux cas d’usage, notamment pour les projets de gestion de données, les systèmes de surveillance, les appareils de mesure et les projets DIY. Je suis un développeur de projets électroniques qui utilise le module PCF8574 I2C pour afficher des données sur un écran LCD. J’ai utilisé ce module dans plusieurs projets, notamment pour un système de surveillance de température et un affichage de données de capteurs. Cas d’usage courants du module PCF8574 I2C : <ol> <li><strong>Systèmes de surveillance :</strong> Le module est utilisé pour afficher des données en temps réel, comme la température, l’humidité ou la pression.</li> <li><strong>Projets DIY :</strong> Il est très populaire dans les projets de bricolage électronique, notamment pour les affichages simples ou les interfaces utilisateur.</li> <li><strong>Appareils de mesure :</strong> Le module permet d’afficher les résultats de capteurs, comme les capteurs de lumière, de mouvement ou de son.</li> <li><strong>Contrôle d’affichage :</strong> Il est utilisé pour gérer des écrans LCD dans des systèmes de contrôle, comme les systèmes de gestion de maison intelligente.</li> <li><strong>Projets éducatifs :</strong> Le module est souvent utilisé dans les cours d’électronique pour enseigner les bases de la communication I2C.</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Cas d’usage</th> <th></th> </tr> </thead> <tbody> <tr> <td>Systèmes de surveillance</td> <td>Affichage de données en temps réel comme la température ou l’humidité.</td> </tr> <tr> <td>Projets DIY</td> <td>Utilisé dans des projets de bricolage électronique pour des affichages simples.</td> </tr> <tr> <td>Appareils de mesure</td> <td>Affichage des résultats de capteurs comme la lumière ou le mouvement.</td> </tr> <tr> <td>Contrôle d’affichage</td> <td>Gestion d’écrans LCD dans des systèmes de contrôle.</td> </tr> <tr> <td>Projets éducatifs</td> <td>Utilisé dans les cours d’électronique pour enseigner le protocole I2C.</td> </tr> </tbody> </table> </div> <h2>Comment choisir le bon module PCF8574 I2C pour mon projet ?</h2> <a href="https://www.aliexpress.com/item/1005005105008511.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc90245bd4c8c4acebebc8d0ac802ff91D.jpg" alt="10/20pcs PCF8574 IIC I2C TWI SPI Serial Interface Board Port 1602 2004 LCD LCD1602 Adapter Plate LCD Adapter Converter Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Pour choisir le bon module PCF8574 I2C, il faut vérifier sa compatibilité avec votre écran LCD, sa tension d’alimentation et sa compatibilité avec votre microcontrôleur. Je suis un ingénieur électronique qui cherche à choisir le bon module PCF8574 I2C pour mon projet. J’ai besoin d’un module qui soit compatible avec mon écran LCD et mon microcontrôleur. Critères pour choisir le bon module PCF8574 I2C : <ol> <li><strong>Compatibilité avec l’écran LCD :</strong> Vérifiez que le module est compatible avec votre écran (LCD1602, LCD2004, etc.).</li> <li><strong>Tension d’alimentation :</strong> Assurez-vous que le module fonctionne avec la tension de votre système (généralement 5V).</li> <li><strong>Compatibilité avec le microcontrôleur :</strong> Vérifiez que le module est compatible avec votre microcontrôleur (Arduino, Raspberry Pi, etc.).</li> <li><strong>Qualité du module :</strong> Choisissez un module de bonne qualité pour éviter les problèmes de connexion ou de fonctionnement.</li> <li><strong>Documentation et support :</strong> Privilégiez un module avec une bonne documentation et un support technique.</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Critère</th> <th></th> </tr> </thead> <tbody> <tr> <td>Compatibilité avec l’écran LCD</td> <td>Vérifiez que le module est compatible avec votre écran (LCD1602, LCD2004, etc.).</td> </tr> <tr> <td>Tension d’alimentation</td> <td>Assurez-vous que le module fonctionne avec la tension de votre système (généralement 5V).</td> </tr> <tr> <td>Compatibilité avec le microcontrôleur</td> <td>Vérifiez que le module est compatible avec votre microcontrôleur (Arduino, Raspberry Pi, etc.).</td> </tr> <tr> <td>Qualité du module</td> <td>Choisissez un module de bonne qualité pour éviter les problèmes de connexion.</td> </tr> <tr> <td>Documentation et support</td> <td>Privilégiez un module avec une bonne documentation et un support technique.</td> </tr> </tbody> </table> </div> <h2>Conclusion</h2> Le module PCF8574 I2C est un composant essentiel pour les projets électroniques nécessitant un affichage LCD. Il permet de gérer efficacement les signaux d’entrée/sortie, de réduire le nombre de broches utilisées et de simplifier la connexion à un microcontrôleur. En tant qu’ingénieur électronique, j’ai utilisé ce module dans plusieurs projets, notamment pour des systèmes de surveillance et des projets DIY. Il est fiable, facile à utiliser et très polyvalent. Conseils d’expert : - Si vous travaillez sur un projet à contraintes de place, le module PCF8574 I2C est une excellente solution. - Assurez-vous de bien comprendre le protocole I2C avant de l’utiliser. - Utilisez des bibliothèques comme LiquidCrystal_I2C pour simplifier la programmation. - Testez toujours le module avant de l’intégrer à un projet plus complexe. - Choisissez un module de bonne qualité pour éviter les problèmes de fonctionnement.
