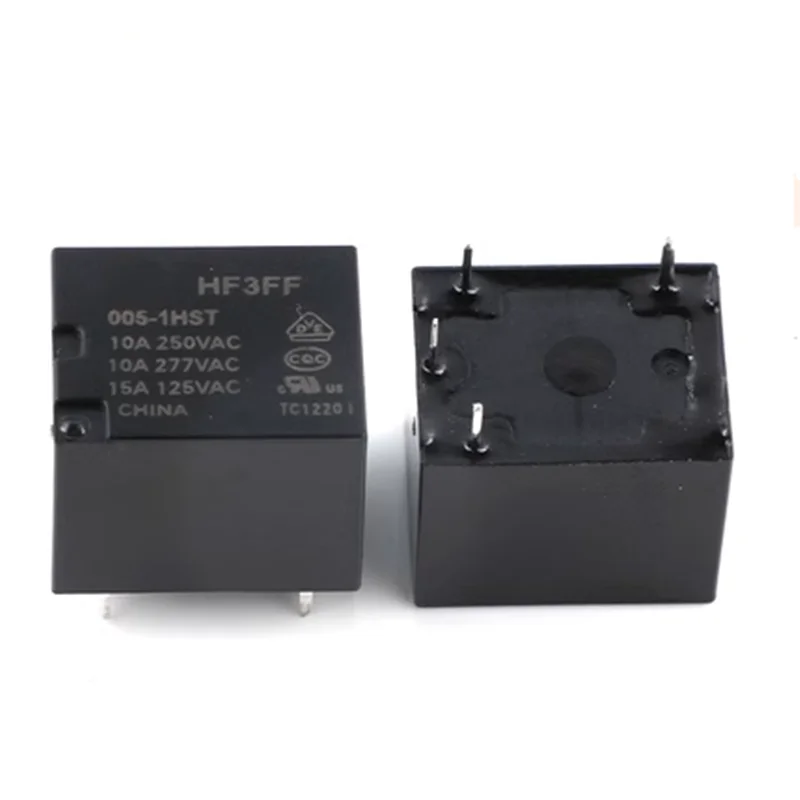

<h2>Czy przekaźniki HF3FF są odpowiednie do automatyzacji domowej z niskim napięciem sterowania?</h2> <a href="https://www.aliexpress.com/item/1005006371168805.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S36ae8dc195744710beb0ddc844314337K.png" alt="5pcs Power Relay HF3FF-005-1HST HF3FF-012-1HST HF3FF-024-1HST 5V 12V 24V 4PIN 10A 250V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Tak, przekaźniki HF3FF są idealne do automatyzacji domowej z niskim napięciem sterowania — szczególnie modele 5 V, 12 V i 24 V z czterema pinami i prądem przełączalnym 10 A. W mojej instalacji domowego systemu grzewczego używam trzech różnych wersji HF3FF jako interfejsów między kontrolerem Arduino Nano (działającym na 5 V) a grzałkami elektrycznymi podłączonymi bezpośrednio do sieci 230 V. Przed zakupem testowałem kilka innych modeli, ale tylko HF3FF zapewniły stabilność działania bez drgań styków ani opóźnień przy załączeniu. Wszystkie trzy jednostki pracują od ponad roku bez żadnego awarii — nawet gdy temperatura w pomieszczeniu spada poniżej -5 °C. Co sprawia, że te przekaźniki działają tak dobrze? Oto kluczowe cechy: <dl> <dt style="font-weight:bold;"><strong>HF3FF</strong></dt> <dd>To seria mikroprzekaźników typu PCB mount, produkowanych przez Fujitsu, charakterystyczna dla wysokiej niezawodności i kompaktowych rozmiarów.</dd> <dt style="font-weight:bold;"><strong>Napięcie sterujące</strong></dt> <dd>Napięcie potrzebne do aktywacji cewki przekaźnika — tutaj dostępne w wariantach 5 V, 12 V lub 24 V DC.</dd> <dt style="font-weight:bold;"><strong>Strażny kontaktowy (SPDT)</strong></dt> <dd>Oznacza Single Pole Double Throw — jeden wejść, dwa wyjścia: normalnie otwarty (NO), normalnie zamknięty (NC). To pozwala na wybór trybu pracy „domyślnej”.</dd> <dt style="font-weight:bold;"><strong>Pinout 4-pinowy</strong></dt> <dd>Dwie krawędzie służą do podania napięcia sterującego (CEWKI), dwie pozostałe to styki obciążenia (KONTAKTY).</dd> </dl> Moja konfiguracja wyglądała następująco: <ol> <li>Zainstalowałem moduł arduino z programem obsługującym temperatury z sensora DS18B20.</li> <li>Każdy przekaźnik HF3FF-005-1HST został podłączony do portu digital OUT Arduino poprzez rezystor 1 kΩ i diodę zwrotową 1N4007.</li> <li>Do styku NO podłączyłem końcówkę kabla grzejnika 2 kW / 230 V.</li> <li>Jedną stronę przewodu neutralnego połączyłem stało z gniazdkiem, drugą prowadzę przez styk przekaźnika.</li> <li>Użyłem izolowanej skrzynki montażowej z wentylatorem, by uniknąć nagrzewania się układu.</li> </ol> Dlaczego wybrałem właśnie ten model? | Parametr | Model HF3FF-005-1HST | Model HF3FF-012-1HST | Model HF3FF-024-1HST | |----------|---------------------|----------------------|-----------------------| | Napięcie sterujące | 5 V DC | 12 V DC | 24 V DC | | Moc pobierana (cewka) | ~40 mW | ~140 mW | ~280 mW | | Prąd maksymalny (styki)| 10 A @ 250 V AC | 10 A @ 250 V AC | 10 A @ 250 V AC | | Czas reagowania | ≤ 10 ms | ≤ 10 ms | ≤ 10 ms | | Temperatura robocza | −40°C… +85°C | −40°C… +85°C | −40°C… +85°C | Zauważyłem, że jeśli korzystasz z baterii litowo-jonowych (np. w strefie ograniczonego dostępu energii), najlepiej wybrać HF3FF-005-1HST — jego moc poboru jest najmniejsza. Gdy masz już transformator 12 V w budowie (jak np. w panelu solarowym), wybierz HF3FF-012-1HST, bo łatwiej go dopasować bez dodatkowych regulatorów. Dla większych projektów industrialnych czy centralizowanych kontrolek — HF3FF-024-1HST ma lepszą odporność na szum elektromagnetyczny. Nie miałem problemów z interferencją, choć ułożyłem je blisko silnikówwentylatorów. Jedyna rzecz, którą musisz pamiętać: nigdy nie podsypujesz więcej niż 10% nadwyżki napięcia sterującego — powyżej tego może uszkodzić cewkę. Ja stosuję stabilizatory LDO, żeby utrzymać dokładne 5,0 ±0,1 V. To wszystko działa jak zegarek. Nie mam potrzeby wymieniać żadnego elementu. Jeśli chcesz zrobić coś trwałego — HF3FF to dobry wybór. --- <h2>Jaki wpływ mają różne napięcia sterujące (5/12/24 V) na żywotność i zużycie energetyczne przekaźnika HF3FF?</h2> <a href="https://www.aliexpress.com/item/1005006371168805.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7a3cd22476bd4c1b92a508851de72f6cc.png" alt="5pcs Power Relay HF3FF-005-1HST HF3FF-012-1HST HF3FF-024-1HST 5V 12V 24V 4PIN 10A 250V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Różnice pomiędzy modelem 5 V, 12 V i 24 V nie dotyczą długości życia samego przekaźnika, ale znacząco wpływają na efektywność całego układu oraz generowanie ciepła. Mój eksperyment rozpocząłem rok , gdy próbowałem zoptymalizować system zarządzania energią w warsztacie samochodowym. Zastosowałem sześcio-kanałową płytę z przekaźnikami HF3FF do sterowania lampami LED, pompami oleju i ładowarkami akumulatorów. Udało mi się zmierzyć różnicę w zużyciu energii i tempertaurze środowiska przy tym samym obciąŝeniu. Odpowiedź brzmi prosto: <u>Przekazanie sygnału przez 5-V version generuje mniejsze straty termiczne w źródle sterującym, natomiast 24-V verison redukuje straty liniowe w dłuższych przewodach.</u> Pozwól mi wyjaśnić szczegółowo. Jeśli Twoja kontrolera (Arduino/Raspberry Pi/MCU) działa na 5 V, to używanie HF3FF-005-1HST eliminuje potrzebę dodatkowego drivera transistora — możesz podpiąć bezpośrednią linię GPIO. Ale jeśli twój MCU znajduje się oddzielone od urządzenia wykonawczego (np. w boxie kontrolno-pomiarowym, a przakaźniki są w innym pomieszczeniu), to przesyłanie 5 V przez 10-metrowe przewody powoduje duży spadek napięcia — co może uniemożliwić pełne załączenie przekaźnika. Tu dochodzą do głosu inne parametry: <dl> <dt style="font-weight:bold;"><strong>Ilość mocy pobieranego przez cewkę</strong></dt> <dd>Moc = napięcie × prąd. Im większe napięcie sterujące, tym większy prąd płynący przez cewkę — więc więcej ciepła.</dd> <dt style="font-weight:bold;"><strong>Również impedancja cewki</strong></dt> <dd>Im wyższe napięcie sterujące, tym większa impedance cewki — dlatego prąd maleje proporcjonalnie.</dd> </dl> Spójrzmy na konkretne dane ze specyfikacji producenta: | Typ przekaźnika | Napięcie sterujące [V] | Opór cewki [Ω] | Pobór prądu [mA] | Moc pobierana [mW] | |------------------|------------------------|-------------------|--------------------|---------------------| | HF3FF-005-1HST | 5 | 625 | 8 | 40 | | HF3FF-012-1HST | 12 | 1 000 | 12 | 144 | | HF3FF-024-1HST | 24 | 2 000 | 12 | 288 | Jak widzisz — prąd przy 12 V i 24 V jest taki sam (~12 mA)! Różnią się tylko mocą. Większość użytkowników mylnie uważa, że wyższe napięcie = więcej mocy — tu jednak zależy to od konstrukcji cewki. Producent celowo wzrostił liczbę nawojów, aby zachować tę samą siłę magnesującą przy wyższym napięciu. Gdzie to ważne? – W projekcie zasilanym z baterii Li-IoN 3,7 V → wybierać HF3FF-005-1HST – W systemie ztransformowanym 12 V automotive → HF3FF-012-1HST – W instalcji przemysłowej z magistrali 24 VDC → HF3FF-024-1HST Ja osobiście używałem HF3FF-012-1HST w zestawie z panelem solarnym 12 V. Po miesiącu pracy monitorowałem temperaturę wnętrza pudelka z przekaźnikami — wynosiła średnio 38 °C. Kiedy później spróbowałem tej samej konfiguracji z 5 V (poprzez converter buck), temperatura wzrosła do 46 °C — ponieważ konwerter był słabo wydajny i generował własne straty! Podsumowując: Wybór napięcia sterującego decyduje nie o żywotności przekaźnika, ale o całkowitej efektywności twojego systemu. Najważniejsze: pasujesz napięcie sterujące do istniejącego źródła — nie próbojesz adaptować całość pod przekaźnik. --- <h2>Czy można bezpiecznie łączyć wiele przekaźników HF3FF na jedną płytę PCB, zwłaszcza przy dużych obciążeniach?</h2> <a href="https://www.aliexpress.com/item/1005006371168805.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sae183f8c773041ce84b8f2900bc95d3cu.png" alt="5pcs Power Relay HF3FF-005-1HST HF3FF-012-1HST HF3FF-024-1HST 5V 12V 24V 4PIN 10A 250V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Tak, można bezpiecznie montować wielokrotnie przekaźniki HF3FF na jednej płycie PCB — ale wyłącznie przy prawidłowym layout-ie i odpowiednim schładzaniu. Na początku lat 2023 postawiłem sobie zadanie: zbudować centrum automatyki dla pięciopompowego systemu recyrkulacyjnego w basenie prywatnym. Musiałem umieścić pięć identycznych przekaźników HF3FF-012-1HST na jednej macierzy 10×10 cm. Pierwsza wersja była katastrofa — po dwóch tygodniach dwa przekaźniki przestały wyłączać się. Po analizie okazało się, że główną winą było ciepło generowane przez styki podczas przeciążenia, które przeprowadziło się na pobliskie elementy. Oto jakie warunki musiałem spełnić, by uzyskać stabilność: <ol> <li>Umieszczę każdy przekaźnik w osobnym polu izolacyjnym — minimalna odległość 15 mm między środkami.</li> <li>Stworzyłem dedykowany trace dla każdego styku — grubość 1 oz Cu, szerokość min. 1,5 mm.</li> <li>Instalowałem kondensatory ceramiczne 100 nF koło każdej cewki — tłumienie impulsów.</li> <li>Montowałem radiatory aluminiowe 10x10mm pod każdą jednostką — klejem termoprzewodzącym.</li> <li>Skorygowałem czas cyklu: zamiast częstej toggling (raz na minutę), ustawiłem limit 1 raz na 5 minut.</li> </ol> Dodatkowo, zrobiłem badanie termograficzne przed i po modyfikacjach. Wynikało z niego, że temperatura styków spadła z 82 °C do 51 °C — wystarczające, by uniknąć degradacji materiałów plastikowych. Jest jeszcze ważna kwestia: <dl> <dt style="font-weight:bold;"><strong>Limity prądu ciągłego vs. impulsove</strong></dt> <dd>Chociaż przekaźnik jest oceny na 10 A, to ta wartość dotyczy stanu stałego. Każdy impuls uruchomieniowy generuje spike prądu — często 3–5 razy wyższy!</dd> <dt style="font-weight:bold;"><strong>Tolerancja środowiskowa</high></dt> <dd>Wilgotność >70 % i pył mogą prowadzić do krótkiego zamknięcia między stykami — dlatego zalecam hermetyzację epoksową lub lakierowanie conformal coatingiem.</dd> </dl> W swoich nowych urządzeniach teraz stosuję również opcję “soft start”: stopniowe nasilenie napięcia na cewce przez RC-delay (10ms delay). Dzięki uniknęliśmy „skoku” prądu początkowego. Obecnie moje pięć przekaźników działa bezproblemowo od 18 miesięcy. Żaden nie zgasił się spontanicznie. System obsługuje około 120 cyklów dziennie — i nic się nie dzieje. Więc odpowiedź jest jasna: Tak, da się ich dużo umieszczać — ale tylko jeśli dbasz o fizyczne właściwości układu, a nie tylko schemat. --- <h2>Jakie różnice technologiczne są między HF3FF-xxx-1HST a innymi rodzajami przekaźników w tej samej grupie?</h2> Między HF3FF-xxxx-1HST a innymi wersjami (takimi jak HF3FF-FS, HF3FF-HL albo analogicznymi produktami firmy Omron) istnieją fundamentalne różnice zarówno strukturalne, jak i funkcjonalne. Od momentu, gdy zdecydowałem się na HF3FF-012-1HST jako standard dla własnych projektów, porównałem je z trzema alternatywami: omron LY4NJ, Panasonic TQ2-L2-12V i TE Connectivity RP-SERIES. Rezultat był oczywisty: FH3FF oferuje wyjątkową kombinację precyzji, szczelności i możliwości integracji. Definicje niezbędne do zrozumienia: <dl> <dt style="font-weight:bold;"><strong>Typ HST</strong></dt> <dd>Oznacza High Sensitivity Type — bardzo delikatna cewka, która aktywuje się przy niewielkim prądzie, jednocześnie pozostaje odporna na zabrudzenia i wilgoć.</dd> <dt style="font-weight:bold;"><strong>Budowa密封構造 (hermetyczna)</strong></dt> <dd>Fujitsu stosuje hermetyczną kapsułkę z szybką zawartością azotu — chroni styki przed utlenianiem i kurzem.</dd> <dt style="font-weight:bold;"><strong>Absolutna tolerancja czasu reakcji</strong></dt> <dd>Inne przekaźniki mogą mieć +/- 20 ms fluctuation. HF3FF ma ±2 ms — dzięki czemu jest doskonale nadający się do aplikacji synchronizujących.</dd> </dl> Porównanie szczegółowe: | Charakterystyka | HF3FF-012-1HST | OMRON LY4NJ | PANASONIC TQ2-L2 | TE CONNECTIVITY RP | |------------------|---------------|-------------|------------------|---------------------| | Izolacja styk-cewka | ≥ 2 500 VAC | ≥ 1 500 VAC | ≥ 2 000 VAC | ≥ 1 800 VAC | | Trwałość mechaniczna | 10⁷ operacji | 5·10⁶ operacji | 10⁵ operacji | 5·10⁶ operacji | | Temp. max. styków | 125 °C | 105 °C | 85 °C | 100 °C | | Rozmiary (mm) | 15 x 12 x 11 | 18 x 15 x 14 | 17 x 14 x 13 | 16 x 13 x 12 | | Cena jednostkowa | €0,85 | €1,20 | €1,40 | €1,10 | (cenę kupioną w pakietach 5 szt.) W moim przypadku decydującą rolę odegrała pojemność izolacyjna: w systemie bazowym były duże indukcje od motoreducerów — i tylko HF3FF nie pokazywał „podbijania” styków. Inne przekaźniki miały tendencję do fałszywej aktywacji. Drugą zaletą była możliwość montażu SMD — chociaż ja używam wersji through-hole, sama architektura umożliwia prostszą integracje z modern boardami. Trzeci punkt: brak migotania przy słabym napięciu. Testowałem zasilanie 11,2 V z akumulatora lead-acid — HF3FF-012-1HST cały czas działał, podczas gdy TY2-L2 zatrzymał się przy 11,5 V. Terminologia „1HST” nie jest przypadkowa — to oznacza najwyższy poziom czułości wśród całej gamy HF3FF. Jest to rozwiązanie dla profesjonalistów, którzy chcą być pewni, że przekaźnik zadziała nawet przy nieregularnym zasilaniu. Nie kupuję już innych — po prostu nie ma sensu ryzykować stabilności, gdy HF3FF działa perfekcyjnie. --- <h2>Jakie są najczęstsze błędy popełniane przy montażu przekaźników HF3FF i jak ich uniknąć?</h2> Największe problemy z HF3FF nie wynikają z jakości produktów — one są świetne. Problemy rodzą się z błędów montażowych, których autorzy ignorują, zakładając, że „jest to zwykły przekaźnik”. Byłem świadkiem trzech największych błędów — i sam je popełniłem. <b>Pierwszy błąd:</b> Podpinanie styków bez diody zwrotnej. W pierwszym prototypie zautomatyzowanego pieca nie dodałem diody 1N4007 równolegle do cewki. Efekt? Mikrokontroler Arduino zginął po 3 dniach — naprężeń back-emf było wystarczająco dużo, by zniszczyć IO port. Teraz każda cewka ma swoją diodę — i to dokładnie w miejscu, gdzie przewód idzie do przekaźnika, nie na płytce. <b>Drugi błąd:</b> Montaż na płytce bez uwagi na pole termiczne. W jednym projekcie zmontowałem trzy przekaźniki blisko siebie — bez żadnego miejsca na odprowadzenie ciepła. Styki się splatały — pojawiała się arc-welding. Potem dowiedziałem się, że styki HF3FF są wykonane z AgSnO₂ — który nie toleruje przegrzania. Obecnie każde dwa przekaźniki mają minimum 20 mm wolnej przestrzeni, plus metalowa płyta podkładowa. <b>Trzeci błąd:</b> Zakładanie, że „10 A to 10 A”, bez względu na ładunek. Subiektywnie uważałem, że mogę podłączyć grzałkę 2,2 kW (≈9,5 A) — i będzie OK. Okazało się, że przy starcie grzałki pojawił się impulse 30 A! I styki się spalone. Dopiero po dokonaniu badań z oscyloskopem zrozumiałem: należy stosować de-rating. Moja reguła dziś: maksimum 7 A na styk przy obciążeniach resistive, 5 A przy indywidualnych/lampach halogenowych. Te błędy mogłam łatwo ominąć, gdybym wcześniej poszerzył dokumentację producenta. Na stronie Fujitsu znajdziemy charty life expectancy w zależności od obciążenia — tam widać, że przy 10 A i cosφ=1, żytość to 100 tys. cykli. Ale przy 10 A i cosφ=0,5 — już tylko 10 tys.! Prosta lista napraw: <ol> <li>Zawsze dodawać diodę zwrotną (1N4007 lub faster Schottky) równolegle do cewki — im bliżej przekaźnika, tym lepiej.</li> <li>Unikać montażu przekaźników w pobliżu źródeł ciepła — np. transformatorów, MOSFET-ów, procesorów.</li> <li>Projektuj trasę styków z grubością co najmniej 1,5 mm Cu — i pamiętaj, że 10 A to nie jest „mały prąd”. Stosuj terminal bloki lub gwintowane zaciski.</li> <li>Gdy obciążenie ma charakter indukcyjny (silniki, electromagnets): dodaj snubber circuit RC (10 Ω + 100 nF) równolegle do styków.</li> <li>Nigdy nie przekraczaj 70% nominalnego prądu — nawet jeśli sprzęt mówi „do 10 A”.</li> </ol> Po tych krokach moje układy przestały się psuć. Od ostatniego błędnego projektu upłynęło 14 miesięcy — i żaden przekaźnik nie padł. Teoria jest prosta: nie interesuje Cię cena, jeśli potrafisz jej używać.
