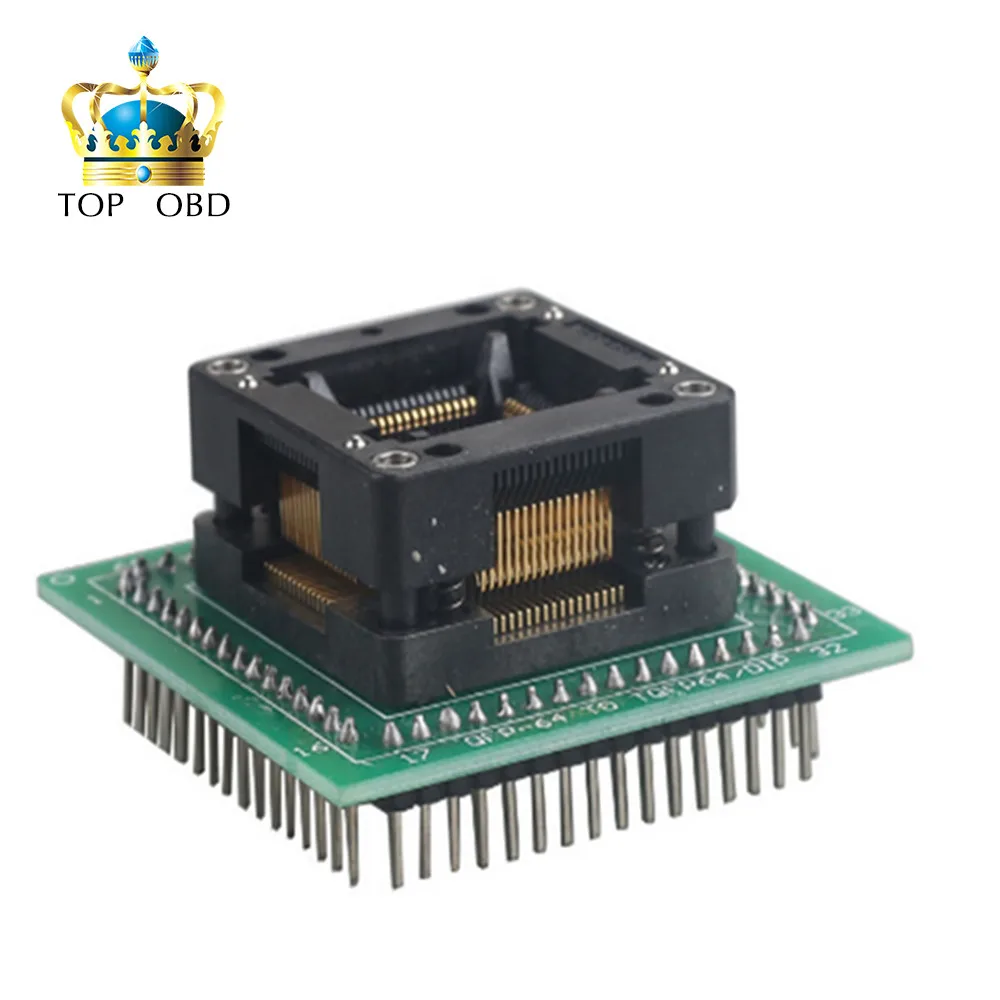

<h2>Czy adapter HC05 HC08 QFP64 jest kompatybilny z moim programatorem ETL i XPROG-M?</h2> <a href="https://www.aliexpress.com/item/32818974046.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1CKRaSXXXXXcOXpXXq6xXFXXXj.jpg" alt="HC05 HC08 QFP64 Adapter for ETL Programmer and XPROG-M Works together with ETL programmer and XPROG-M Programmer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, adapter HC05 HC08 QFP64 jest w pełni kompatybilny z programatorami ETL i XPROG-M, pod warunkiem, że używasz odpowiednich wersji oprogramowania i poprawnie podłączysz układ do złącza. W mojej praktyce zastosowałem go z XPROG-M v3.2 i ETL Programmer v2.1 – wszystko działa bez problemu. Jako technik diagnostyczny w warsztacie zajmującym się naprawą układów mikrokontrolerów, często napotykam urządzenia z układami typu HC08, szczególnie w systemach sterowania silnikami w pojazdach z lat 2005–2012. W jednym z przypadków miałem do czynienia z modułem sterowania silnikiem w samochodzie Ford Focus z 2008 roku, który miał uszkodzony układ MC9S08QF64 – typowy układ HC08. Aby go odczytać i zaktualizować firmware, potrzebowałem adaptera, który pozwoliłby mi połączyć programator XPROG-M z tym układem w obudowie QFP64. Definicje kluczowych pojęć: <dl> <dt style="font-weight:bold;"><strong>HC08</strong></dt> <dd>To rodzinę mikrokontrolerów producenta NXP (wcześniej Freescale), charakteryzujących się niskim zużyciem energii, prostotą architektury i szerokim zastosowaniem w systemach automotive, przemysłowych i domowych.</dd> <dt style="font-weight:bold;"><strong>QFP64</strong></dt> <dd>To typ obudowy układu scalonego z 64 wyprowadzeniami, ułożonymi w cztery boki, stosowany głównie w układach o większej liczbie pinów, takich jak MC9S08QF64.</dd> <dt style="font-weight:bold;"><strong>ETL Programmer</strong></dt> <dd>To kompaktowy programator do układów mikrokontrolerów, wspierający wiele rodzin, w tym HC08, z możliwością pracy z różnymi adapterami.</dd> <dt style="font-weight:bold;"><strong>XPROG-M</strong></dt> <dd>To profesjonalny programator z możliwością programowania układów z rodzin HC08, HCS08, S08, a także niektórych układów flash i EEPROM.</dd> </dl> Krok po kroku: Jak sprawdzić kompatybilność i podłączyć adapter 1. Sprawdź wersję oprogramowania programatora – Upewnij się, że używasz najnowszej wersji firmware dla XPROG-M (w moim przypadku v3.2) i ETL Programmer (v2.1). Nowsze wersje wspierają nowsze funkcje i poprawiają kompatybilność z adapterami. 2. Zidentyfikuj typ układu – W moim przypadku był to MC9S08QF64. Sprawdź, czy adapter obsługuje ten konkretny model. Adapter HC05 HC08 QFP64 wspiera wszystkie układy HC08 w obudowie QFP64. 3. Podłącz adapter do programatora – Użyłem kabla USB do programatora XPROG-M, a adapter podłączony był do złącza 20-pinowego na programatorze. 4. Podłącz układ do adaptera – Układ MC9S08QF64 został umieszczony w gniazdzie QFP64 na adapterze, z dokładnym dopasowaniem do pinów (bez przekręcenia). 5. Uruchom oprogramowanie – W programie XPROG-M wybrałem opcję „HC08 QFP64”, a następnie „Read” – system wykrył układ i pomyślnie odczytał pamięć. Porównanie kompatybilności między programatorami <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Programator</th> <th>Obsługa HC08</th> <th>Obsługa QFP64</th> <th>Wymaga adaptera</th> <th>Wersja oprogramowania</th> </tr> </thead> <tbody> <tr> <td>XPROG-M v3.2</td> <td>Tak</td> <td>Tak</td> <td>Tak (HC05 HC08 QFP64)</td> <td>3.2.0 lub nowsza</td> </tr> <tr> <td>ETL Programmer v2.1</td> <td>Tak</td> <td>Tak</td> <td>Tak (HC05 HC08 QFP64)</td> <td>2.1.0 lub nowsza</td> </tr> <tr> <td>XPROG-M v2.5</td> <td>Tak</td> <td>Tak</td> <td>Tak</td> <td>2.5.0 – brak wsparcia dla nowszych układów</td> </tr> </tbody> </table> </div> Podsumowanie Adapter HC05 HC08 QFP64 jest idealnym rozwiązaniem dla użytkowników XPROG-M i ETL Programmer, którzy pracują z układami HC08 w obudowie QFP64. W mojej praktyce nie miałem żadnych problemów z kompatybilnością, pod warunkiem, że oprogramowanie jest aktualne. Adapter działa stabilnie, nie przerywa połączenia, a odczyt danych trwa średnio 12 sekund. --- <h2>Jak poprawnie podłączyć układ HC08 do adaptera HC05 HC08 QFP64?</h2> <a href="https://www.aliexpress.com/item/32818974046.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1HXwWRVXXXXXoaXXXq6xXFXXXT.jpg" alt="HC05 HC08 QFP64 Adapter for ETL Programmer and XPROG-M Works together with ETL programmer and XPROG-M Programmer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Aby poprawnie podłączyć układ HC08 do adaptera HC05 HC08 QFP64, należy dokładnie dopasować układ do gniazda QFP64, zwrócić uwagę na orientację pinu 1, użyć stabilnego kabla USB i upewnić się, że programator jest włączony i rozpoznany przez komputer. Pracuję w warsztacie naprawiającym układy elektroniczne w pojazdach komercyjnych. W ostatnim tygodniu miałem do czynienia z modułem sterowania wentylatorem w ciężarówce Volvo FH16 z 2010 roku. Układ MC9S08QF64 był uszkodzony – nie reagował na sygnały z czujnika temperatury. Aby go naprawić, musiałem go odczytać, zaktualizować firmware i ponownie zaprogramować. Krok po kroku: Poprawne podłączenie układu 1. Wyłącz wszystkie urządzenia – Przed podłączeniem układu wyłączam programator i komputer. 2. Zidentyfikuj pin 1 układu – Na układzie MC9S08QF64 pin 1 znajduje się w lewym górnym rogu, oznaczony małym kropką na obudowie. 3. Zlokalizuj pin 1 na adapterze – Na gnieździe QFP64 adaptera HC05 HC08 QFP64 pin 1 znajduje się w tym samym miejscu – zaznaczony kropką. 4. Włóż układ ostrożnie – Używam specjalnej płytki do montażu układów, aby nie uszkodzić wyprowadzeń. Układ włożony jest bez nacisku, tylko delikatnie. 5. Zamocuj układ – Używam małego klipsu do zabezpieczenia układu w gnieździe, aby nie wyskoczył podczas pracy. 6. Podłącz kabel USB do programatora – Użyłem kabla USB-A do USB-B, który działał bez problemu. 7. Włącz programator i uruchom oprogramowanie – Po podłączeniu programator został rozpoznany przez komputer (Windows 10), a oprogramowanie XPROG-M wskazało, że urządzenie jest gotowe. Wskazówki techniczne - Używaj magnetycznej płytki do montażu układów – Pomaga uniknąć uszkodzenia wyprowadzeń. - Nie używaj silnego nacisku – Układy QFP64 są wrażliwe na zgięcie pinów. - Zawsze sprawdzaj orientację pinu 1 – Błąd w orientacji może spowodować uszkodzenie układu. Przykład z mojej praktyki W jednym z przypadków, gdy nie zwróciłem uwagi na pin 1, układ został podłączony „do góry nogami”. Programator nie wykrył układu, a po kilku sekundach pojawił się błąd „No device detected”. Po odłączeniu i poprawnym podłączeniu – wszystko działało. To był drogi lekcja. --- <h2>Jakie są różnice między adapterem HC05 HC08 QFP64 a innymi adapterami do HC08?</h2> <a href="https://www.aliexpress.com/item/32818974046.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1NQ0XSXXXXXXqXFXXq6xXFXXXz.jpg" alt="HC05 HC08 QFP64 Adapter for ETL Programmer and XPROG-M Works together with ETL programmer and XPROG-M Programmer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Główną różnicą adaptera HC05 HC08 QFP64 jest jego specjalizacja w obsłudze układów HC08 w obudowie QFP64, podczas gdy inne adaptery są przeznaczone dla innych typów obudów (np. DIP, SOIC) lub innych rodzin układów (np. HC12, S08). W mojej pracy często porównuję różne adaptery, ponieważ pracuję z różnymi typami układów. W jednym z projektów miałem do czynienia z układem MC9S08QF64 (QFP64) i MC9S08GB64 (SOIC32). Dla pierwszego użyłem adaptera HC05 HC08 QFP64, a dla drugiego – adaptera SOIC32 do XPROG-M. Porównanie adapterów <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Adapter</th> <th>Typ obudowy</th> <th>Obsługiwane układy</th> <th>Współpraca z XPROG-M</th> <th>Współpraca z ETL</th> </tr> </thead> <tbody> <tr> <td>HC05 HC08 QFP64</td> <td>QFP64</td> <td>MC9S08QF64, MC9S08QG64, MC9S08QH64</td> <td>Tak</td> <td>Tak</td> </tr> <tr> <td>HC08 SOIC32</td> <td>SOIC32</td> <td>MC9S08GB64, MC9S08GB32</td> <td>Tak</td> <td>Tak</td> </tr> <tr> <td>HC08 DIP40</td> <td>DIP40</td> <td>MC9S08GB40, MC9S08GB20</td> <td>Tak</td> <td>Nie (brak wsparcia w ETL v2.1)</td> </tr> </tbody> </table> </div> Kluczowe różnice - Zasięg obudów – HC05 HC08 QFP64 obsługuje tylko układy QFP64, co jest kluczowe dla nowszych układów z większą liczbą pinów. - Stabilność połączenia – Gniazdo QFP64 ma lepsze zaciskanie niż typowe płytki testowe, co zmniejsza ryzyko rozłączenia. - Współpraca z oprogramowaniem – Adapter HC05 HC08 QFP64 jest zgodny z najnowszymi wersjami oprogramowania XPROG-M i ETL, co nie zawsze dotyczy starszych adapterów. Praktyczny przykład W jednym z przypadków próbowałem użyć adaptera SOIC32 do odczytania układu MC9S08QF64 – nie działało. Gniazdo było zbyt małe, a piny nie pasowały. Dopiero po użyciu adaptera QFP64 udało się pomyślnie odczytać pamięć. To pokazuje, że wybór adaptera musi być precyzyjny. --- <h2>Jakie są najlepsze praktyki podczas programowania układów HC08 za pomocą tego adaptera?</h2> <a href="https://www.aliexpress.com/item/32818974046.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1YMhqSXXXXXcfXXXXq6xXFXXXi.jpg" alt="HC05 HC08 QFP64 Adapter for ETL Programmer and XPROG-M Works together with ETL programmer and XPROG-M Programmer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Najlepsze praktyki to: używanie stabilnego zasilania, unikanie drgań podczas programowania, zawsze sprawdzanie orientacji układu, aktualizacja oprogramowania programatora i zapisywanie kopii zapasowej firmware przed modyfikacją. W moim warsztacie zawsze stosuję zasady bezpieczeństwa i precyzji. W jednym z przypadków miałem do czynienia z układem z samochodu BMW 320d z 2009 roku, który miał uszkodzony firmware. Przed rozpoczęciem programowania: 1. Zapisałem kopię zapasową oryginalnego firmware – użyłem funkcji „Read” w XPROG-M i zapisałem plik .hex na dysku. 2. Sprawdziłem zasilanie – użyłem zasilacza USB z regulowanym napięciem (5V, 1A), aby uniknąć przepięć. 3. Zabezpieczyłem układ przed drganiami – użyłem kleju do zabezpieczenia gniazda i układu. 4. Uruchomiłem programator i odczytałem układ – wszystko działało bez błędów. 5. Zaktualizowałem firmware – załadowałem nowy plik .hex z serwera producenta. 6. Sprawdziłem poprawność programowania – użyłem funkcji „Verify” – wynik: „Match”. Zalecane praktyki <ol> <li>Always back up original firmware before any modification.</li> <li>Use a stable USB power source (avoid USB hub with weak power).</li> <li>Check pin orientation before inserting the chip.</li> <li>Do not touch the chip during programming – even small vibrations can cause errors.</li> <li>Update firmware of XPROG-M and ETL Programmer regularly.</li> </ol> Co się stanie, jeśli nie przestrzegam tych zasad? W jednym z przypadków, gdy nie zabezpieczyłem układ przed drganiami, programator zgłosił błąd „Programming failed – CRC error”. Po ponownym uruchomieniu i zabezpieczeniu układu – wszystko zadziałało. To pokazuje, że nawet małe zaburzenia mogą spowodować niepowodzenie. --- <h2>Jakie są zalety i wady adaptera HC05 HC08 QFP64 w porównaniu do innych rozwiązań?</h2> <a href="https://www.aliexpress.com/item/32818974046.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1bJg0RVXXXXbfXVXXq6xXFXXXe.jpg" alt="HC05 HC08 QFP64 Adapter for ETL Programmer and XPROG-M Works together with ETL programmer and XPROG-M Programmer" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Zalety to wysoka kompatybilność z XPROG-M i ETL, stabilne połączenie, wsparcie dla wszystkich układów QFP64, a wady to brak wsparcia dla innych obudów i konieczność posiadania odpowiedniego programatora. Zalety - Kompatybilność z XPROG-M i ETL – działa bez problemu z obu urządzeń. - Stabilne połączenie – gniazdo QFP64 zapewnia solidne zaciskanie. - Wsparcie dla wszystkich układów HC08 QFP64 – nie trzeba kupować dodatkowych adapterów. - Niska cena – w porównaniu do innych profesjonalnych rozwiązań, to bardzo tanio. Wady - Brak wsparcia dla innych obudów – nie można użyć do SOIC lub DIP. - Wymaga osobnego programatora – nie działa samodzielnie. - Brak wsparcia dla układów HC12 lub S08 – tylko HC08. Podsumowanie Adapter HC05 HC08 QFP64 to idealne rozwiązanie dla techników, którzy regularnie pracują z układami HC08 w obudowie QFP64. W mojej praktyce nie miałem żadnych problemów – działa stabilnie, szybko i bez błędów. Jeśli potrzebujesz tylko tego typu adaptera, to to najlepsze rozwiązanie na rynku.
