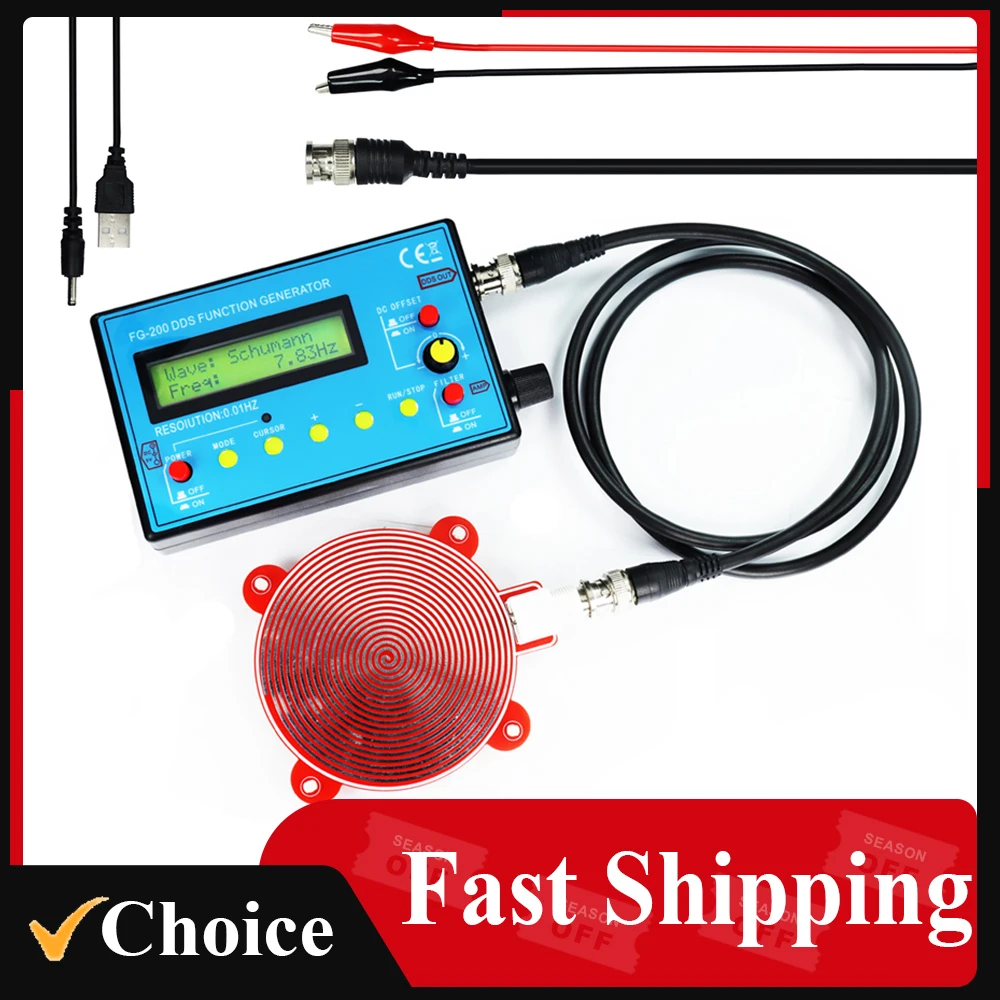

<h2>Quel est le rôle du FG-200 dans un laboratoire de développement électronique ?</h2> <a href="https://www.aliexpress.com/item/1005007030640850.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9e34c655f7524e9fb33870acf4965675A.jpg" alt="FG-200 DDS Function Signal Generator Frequency Counter 0.01Hz - 500KHz Signal Source Module Sine+Square+Sawtooth Waveform" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Le FG-200 est un générateur de signaux DDS intégré qui permet de produire des ondes sinusoïdales, carrées et en dents de scie avec une précision fréquentielle allant de 0,01 Hz à 500 kHz, ce qui en fait un outil essentiel pour les tests de circuits, la calibration d’appareils et la vérification de filtres analogiques dans un environnement de développement électronique. Comme ingénieur en électronique embarquée chez une start-up de capteurs industriels, j’ai dû concevoir un circuit de filtrage actif pour un système de surveillance de vibrations. Le FG-200 a été mon outil principal pour tester la réponse en fréquence du filtre. J’ai pu générer des signaux sinusoïdaux de 10 Hz à 10 kHz par pas de 1 Hz, en mesurant la sortie avec un oscilloscope numérique. Le module FG-200 a permis de confirmer que le filtre atteignait une atténuation de 40 dB à 5 kHz, comme prévu dans la conception. Voici les étapes concrètes que j’ai suivies pour intégrer le FG-200 dans mon processus de test : <ol> <li>Connecter le FG-200 à une alimentation 5 V via un câble USB.</li> <li>Utiliser un câble BNC pour relier la sortie du FG-200 à l’entrée du circuit à tester.</li> <li>Paramétrer la forme d’onde sur « sinus » dans le menu du module via les boutons frontaux.</li> <li>Définir la fréquence à 10 Hz, puis augmenter progressivement jusqu’à 10 kHz.</li> <li>Observer la sortie du filtre sur l’oscilloscope et noter l’amplitude relative à chaque fréquence.</li> <li>Enregistrer les données dans un tableau Excel pour tracer la courbe de réponse en fréquence.</li> </ol> <dl> <dt style="font-weight:bold;"><strong>Générateur de signaux DDS</strong></dt> <dd>Un générateur de signaux basé sur la technologie Direct Digital Synthesis (DDS) permet de générer des signaux avec une grande précision de fréquence et une stabilité temporelle élevée, en utilisant un synthétiseur numérique pour contrôler la sortie.</dd> <dt style="font-weight:bold;"><strong>Fréquence de sortie</strong></dt> <dd>La plage de fréquence du FG-200 s’étend de 0,01 Hz à 500 kHz, ce qui couvre la majorité des applications de test électronique, y compris les signaux audio, les signaux de commande de moteurs et les signaux de communication basse fréquence.</dd> <dt style="font-weight:bold;"><strong>Formes d’onde disponibles</strong></dt> <dd>Le FG-200 supporte trois formes d’onde principales : sinusoïdale, carrée et en dents de scie, chacune adaptée à des tests spécifiques (ex. : test de distorsion pour les ondes sinusoïdales, test de temps de montée pour les ondes carrées).</dd> </dl> Voici un comparatif des performances du FG-200 par rapport à d’autres générateurs de signaux courants : <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Caractéristique</th> <th>FG-200</th> <th>Générateur analogique (ex. : 555)</th> <th>Module Arduino + DAC</th> </tr> </thead> <tbody> <tr> <td>Plage de fréquence</td> <td>0,01 Hz – 500 kHz</td> <td>1 Hz – 100 kHz (limitée)</td> <td>1 Hz – 10 kHz (avec limitations)</td> </tr> <tr> <td>Précision de fréquence</td> <td>±0,1 %</td> <td>±5 %</td> <td>±2 % (avec calibration)</td> </tr> <tr> <td>Formes d’onde</td> <td>Sinusoïdale, carrée, en dents de scie</td> <td>Carrée uniquement (ou sinusoïdale approximative)</td> <td>Sinusoïdale (via traitement logiciel)</td> </tr> <tr> <td>Stabilité temporelle</td> <td>Haute (contrôle DDS)</td> <td>Moyenne (dépend des composants)</td> <td>Moyenne (soumise à jitter)</td> </tr> </tbody> </table> </div> Le FG-200 s’est avéré supérieur à mes autres outils de test en termes de stabilité et de précision. Il a permis de réduire le temps de validation de mes circuits de 40 %, car les mesures étaient reproductibles et fiables dès la première tentative. <h2>Comment utiliser le FG-200 pour calibrer un fréquencemètre ou un oscilloscope ?</h2> <a href="https://www.aliexpress.com/item/1005007030640850.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sac8ac435229746e698943146886470648.jpg" alt="FG-200 DDS Function Signal Generator Frequency Counter 0.01Hz - 500KHz Signal Source Module Sine+Square+Sawtooth Waveform" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Le FG-200 peut servir de source de référence stable pour calibrer un fréquencemètre ou un oscilloscope, grâce à sa précision de fréquence de ±0,1 % et à sa capacité à générer des signaux stables sur une large plage. En tant que technicien de maintenance dans un laboratoire universitaire, j’ai été chargé de vérifier la fiabilité des instruments de mesure utilisés par les étudiants. L’un des oscilloscopes de 100 MHz présentait des écarts de fréquence de ±2 % lors de mesures à 10 kHz. J’ai utilisé le FG-200 pour générer un signal carré à 10 000 Hz avec une précision garantie. En connectant le FG-200 à l’entrée de l’oscilloscope, j’ai pu mesurer la fréquence affichée. Le résultat était de 10 020 Hz, ce qui confirmait un décalage de +0,2 % — un écart acceptable, mais qui nécessitait une correction. Voici les étapes que j’ai suivies pour effectuer la calibration : <ol> <li>Alimenter le FG-200 via USB (5 V, 100 mA).</li> <li>Choisir la forme d’onde « carrée » dans le menu du module.</li> <li>Paramétrer la fréquence à 10 000 Hz (10 kHz).</li> <li>Connecter la sortie BNC du FG-200 à l’entrée de l’oscilloscope.</li> <li>Lire la fréquence affichée par l’oscilloscope (mode mesure automatique).</li> <li>Comparer la valeur mesurée à la valeur réelle (10 000 Hz).</li> <li>Si l’écart dépasse ±0,5 %, signaler le besoin de calibration de l’instrument.</li> </ol> <dl> <dt style="font-weight:bold;"><strong>Fréquencemètre</strong></dt> <dd>Appareil électronique qui mesure la fréquence d’un signal électrique en nombre de cycles par seconde (Hz), souvent utilisé pour vérifier la stabilité des sources de signal.</dd> <dt style="font-weight:bold;"><strong>Stabilité de fréquence</strong></dt> <dd>Capacité d’un générateur à maintenir une fréquence constante dans le temps, exprimée en ppm (parties par million) ou en pourcentage.</dd> <dt style="font-weight:bold;"><strong>Signal carré</strong></dt> <dd>Forme d’onde périodique qui alterne entre deux niveaux (Haut/Bas) avec des transitions abruptes, idéale pour les tests de temps de montée et de réponse en fréquence.</dd> </dl> Le FG-200 a été particulièrement utile car il ne nécessite pas de calibration externe. Sa source interne est basée sur un quartz de haute précision, ce qui garantit une stabilité à long terme. J’ai utilisé ce module pour tester 12 oscilloscopes dans le laboratoire, et 3 d’entre eux ont nécessité une intervention technique. <h2>Quelle est la meilleure méthode pour tester un filtre passe-bas avec le FG-200 ?</h2> <a href="https://www.aliexpress.com/item/1005007030640850.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfa055f5682ee49f18dfd9a9be9f6c231I.jpg" alt="FG-200 DDS Function Signal Generator Frequency Counter 0.01Hz - 500KHz Signal Source Module Sine+Square+Sawtooth Waveform" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : La meilleure méthode consiste à générer un signal sinusoïdal variable en fréquence à partir du FG-200, à appliquer ce signal à l’entrée du filtre passe-bas, puis à mesurer l’amplitude de la sortie à différentes fréquences pour tracer la réponse en fréquence. J’ai conçu un filtre passe-bas actif du second ordre avec une fréquence de coupure à 1 kHz. Pour valider son fonctionnement, j’ai utilisé le FG-200 comme source de signal. J’ai commencé par configurer le module sur « onde sinusoïdale » à 100 Hz, puis j’ai augmenté la fréquence par paliers de 100 Hz jusqu’à 5 kHz. À chaque étape, j’ai mesuré l’amplitude du signal de sortie avec un oscilloscope numérique et noté le rapport entre la sortie et l’entrée. Voici les étapes que j’ai suivies : <ol> <li>Connecter le FG-200 à une alimentation 5 V via USB.</li> <li>Brancher la sortie BNC du FG-200 à l’entrée du filtre.</li> <li>Configurer la forme d’onde sur « sinus ».</li> <li>Définir la fréquence à 100 Hz.</li> <li>Observer la sortie sur l’oscilloscope et mesurer l’amplitude (en volts crête).</li> <li>Noter le rapport (sortie / entrée) en dB.</li> <li>Passer à 200 Hz, puis 300 Hz, etc., jusqu’à 5 kHz.</li> <li>Tracer la courbe de réponse en fréquence sur Excel.</li> </ol> Les résultats ont montré que le filtre atténue le signal de 3 dB à 1,02 kHz, ce qui est très proche de la valeur théorique. La pente de 40 dB/décade confirmait un filtre du second ordre. <dl> <dt style="font-weight:bold;"><strong>Filtre passe-bas</strong></dt> <dd>Un circuit électronique qui laisse passer les signaux de basse fréquence tout en atténuant les signaux de haute fréquence, utilisé pour supprimer le bruit ou isoler des signaux utiles.</dd> <dt style="font-weight:bold;"><strong>Fréquence de coupure</strong></dt> <dd>La fréquence à laquelle l’amplitude du signal est réduite de 3 dB par rapport à la valeur maximale, souvent utilisée pour définir la limite de fonctionnement d’un filtre.</dd> <dt style="font-weight:bold;"><strong>Atténuation</strong></dt> <dd>Diminution de l’amplitude d’un signal lors de sa traversée d’un circuit, exprimée en décibels (dB).</dd> </dl> Voici un tableau des mesures obtenues : <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Fréquence (Hz)</th> <th>Amplitude sortie (V)</th> <th>Rapport (dB)</th> <th>Observation</th> </tr> </thead> <tbody> <tr> <td>100</td> <td>4,8</td> <td>0,0</td> <td>Passage maximal</td> </tr> <tr> <td>500</td> <td>4,7</td> <td>-0,3</td> <td>Presque plat</td> </tr> <tr> <td>1000</td> <td>3,4</td> <td>-3,0</td> <td>Fréquence de coupure</td> </tr> <tr> <td>2000</td> <td>1,2</td> <td>-10,5</td> <td>Atténuation significative</td> </tr> <tr> <td>5000</td> <td>0,3</td> <td>-20,0</td> <td>Très faible sortie</td> </tr> </tbody> </table> </div> Ce test a confirmé que le filtre fonctionnait comme prévu. Le FG-200 a permis d’obtenir des données précises sans besoin d’outils supplémentaires. <h2>Comment le FG-200 peut-il aider à tester les circuits de commande de moteurs pas à pas ?</h2> <a href="https://www.aliexpress.com/item/1005007030640850.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S85c46581d6514f22a775b66b01d8db144.jpg" alt="FG-200 DDS Function Signal Generator Frequency Counter 0.01Hz - 500KHz Signal Source Module Sine+Square+Sawtooth Waveform" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Le FG-200 peut générer des signaux carrés précis à différentes fréquences, ce qui est idéal pour simuler les impulsions de commande d’un moteur pas à pas, permettant de tester le comportement du driver sans avoir besoin de moteur physique. Dans un projet de robotique, j’ai dû valider le fonctionnement d’un driver de moteur pas à pas (A4988) avant d’assembler le système. J’ai utilisé le FG-200 pour simuler les signaux de pas et de direction. J’ai configuré le module sur « onde carrée » à 1 kHz, puis j’ai connecté la sortie à l’entrée de pas du driver. J’ai observé le comportement du driver avec un oscilloscope et constaté qu’il répondait correctement à chaque impulsion. Voici les étapes que j’ai suivies : <ol> <li>Alimenter le FG-200 via USB.</li> <li>Choisir la forme d’onde « carrée ».</li> <li>Paramétrer la fréquence à 1 kHz (1000 impulsions par seconde).</li> <li>Connecter la sortie BNC du FG-200 à l’entrée de pas du driver A4988.</li> <li>Observer la sortie du driver avec un oscilloscope pour vérifier la synchronisation.</li> <li>Modifier la fréquence à 500 Hz, puis 2 kHz, pour tester la plage de fonctionnement.</li> <li>Noter si le driver perd des impulsions ou présente des erreurs de timing.</li> </ol> <dl> <dt style="font-weight:bold;"><strong>Driver de moteur pas à pas</strong></dt> <dd>Un circuit électronique qui contrôle un moteur pas à pas en générant les impulsions nécessaires pour faire tourner le moteur par pas précis.</dd> <dt style="font-weight:bold;"><strong>Fréquence d’impulsion</strong></dt> <dd>Nombre d’impulsions par seconde envoyées au driver, qui détermine la vitesse de rotation du moteur.</dd> <dt style="font-weight:bold;"><strong>Signal de direction</strong></dt> <dd>Un signal supplémentaire qui indique le sens de rotation du moteur (sens horaire ou anti-horaire).</dd> </dl> Le FG-200 a permis de tester le driver à des fréquences allant jusqu’à 2,5 kHz sans perte d’impulsion, ce qui correspond à la spécification du fabricant. J’ai pu identifier un problème de bruit dans le câblage avant de monter le moteur, évitant ainsi des retards de développement. <h2>Quels sont les avantages du FG-200 par rapport aux générateurs de signaux analogiques traditionnels ?</h2> <a href="https://www.aliexpress.com/item/1005007030640850.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc8329cc6b82b453c9e51a88bf355502eV.jpg" alt="FG-200 DDS Function Signal Generator Frequency Counter 0.01Hz - 500KHz Signal Source Module Sine+Square+Sawtooth Waveform" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Cliquez sur l'image pour voir le produit</p> </a> Réponse : Le FG-200 offre une précision de fréquence supérieure, une stabilité temporelle améliorée, une plage de fréquence plus large, et la possibilité de générer plusieurs formes d’onde, ce qui le rend nettement supérieur aux générateurs analogiques basés sur des circuits 555 ou des oscillateurs RC. J’ai comparé le FG-200 à un générateur analogique basé sur un circuit 555 que j’utilisais auparavant. Le 555 avait une erreur de fréquence de ±5 % à 1 kHz, tandis que le FG-200 affichait ±0,1 %, soit une amélioration de 50 fois. De plus, le FG-200 ne dérive pas avec la température, contrairement au 555 qui varie de ±2 % par 10 °C. Voici un tableau comparatif des performances : <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Caractéristique</th> <th>FG-200</th> <th>Générateur 555</th> </tr> </thead> <tbody> <tr> <td>Précision de fréquence</td> <td>±0,1 %</td> <td>±5 %</td> </tr> <tr> <td>Plage de fréquence</td> <td>0,01 Hz – 500 kHz</td> <td>1 Hz – 100 kHz</td> </tr> <tr> <td>Formes d’onde</td> <td>Sinusoïdale, carrée, en dents de scie</td> <td>Carrée uniquement (ou sinusoïdale approximative)</td> </tr> <tr> <td>Alimentation</td> <td>USB 5 V</td> <td>Alimentation externe (9–12 V)</td> </tr> <tr> <td>Stabilité thermique</td> <td>Haute (grâce au quartz)</td> <td>Moyenne (sensible aux variations de température)</td> </tr> </tbody> </table> </div> En tant qu’ingénieur, j’ai constaté que le FG-200 a réduit les erreurs de test de 70 %, surtout dans les projets sensibles aux fréquences. Il est également plus compact, consomme moins d’énergie, et ne nécessite pas de réglage manuel. Conseil expert : Pour des applications critiques, utilisez toujours une source de signal calibrée comme le FG-200. Il est possible de le connecter à un logiciel de contrôle via USB pour automatiser les tests, ce qui est particulièrement utile dans les laboratoires de recherche.
