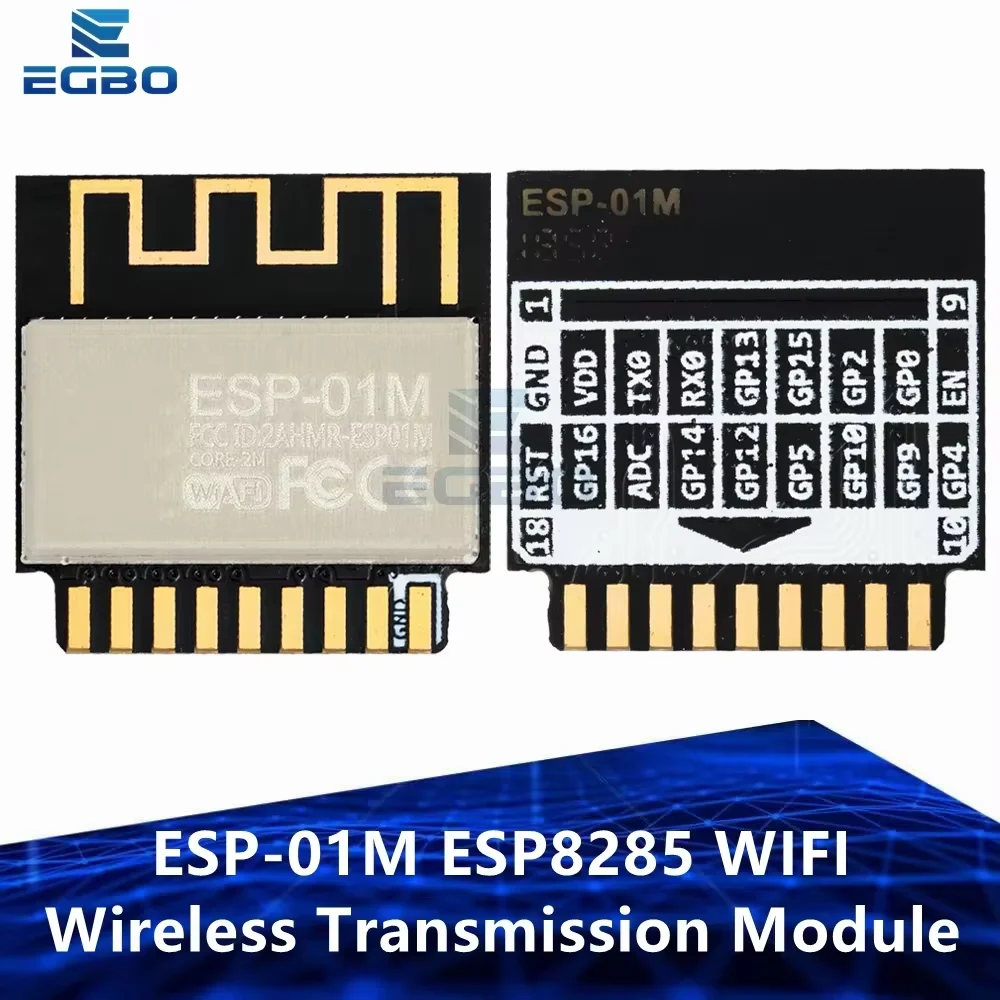

<h2>Czy moduł ESP01 Flash jest odpowiedni do programowania w Arduino IDE?</h2> <a href="https://www.aliexpress.com/item/1005005310229224.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sef48531709894cb6ba9fd14966dbc572P.png" alt="1~10PCS EGBO ESP-01M ESP8285 WIFI Wireless Transmission Module SMD IOT 1MByte Flash ESP 01" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, moduł ESP01 Flash jest idealny do programowania w Arduino IDE. Wystarczy odpowiednio skonfigurować środowisko i podłączyć moduł, aby rozpocząć komunikację szeregową i przesyłać kod. Moduł ESP01 Flash to popularny element w projektach IoT, który umożliwia bezprzewodową komunikację przez Wi-Fi. Jego niewielki rozmiar i niska cena sprawiają, że jest często wykorzystywany w projektach domowych i prototypach. Jednak aby skutecznie go wykorzystać, należy zrozumieć, jak go skonfigurować w Arduino IDE. <dl> <dt style="font-weight:bold;"><strong>Moduł ESP01 Flash</strong></dt> <dd>Moduł ESP01 Flash to niewielki, niskokosztowy moduł z mikrokontrolerem ESP8285, który umożliwia komunikację przez Wi-Fi. Posiada 1 MB pamięci flash, co pozwala na przechowywanie kodu i danych.</dd> <dt style="font-weight:bold;"><strong>Arduino IDE</strong></dt> <dd>Arduino IDE to środowisko programistyczne, które umożliwia tworzenie i przesyłanie kodu do mikrokontrolerów, w tym modułów ESP. Wymaga odpowiedniej konfiguracji, aby działało z ESP01 Flash.</dd> </dl> Aby skonfigurować moduł ESP01 Flash w Arduino IDE, należy wykonać następujące kroki: <ol> <li>Instalacja dodatku ESP8266 w Arduino IDE. W menu „Narzędzia” wybierz „Zarządzaj pakiety” i zainstaluj ESP8266.</li> <li>Wybór odpowiedniego typu modułu. W menu „Narzędzia” wybierz „ESP8266 Generic” jako typ mikrokontrolera.</li> <li>Wybór portu COM. W menu „Narzędzia” wybierz port, do którego podłączony jest moduł ESP01 Flash.</li> <li>Przesłanie kodu. Napisz prosty program, np. „Hello World”, i przesłaj go do modułu.</li> <li>Test komunikacji szeregowej. Użyj monitora portu szeregowego, aby sprawdzić, czy moduł odpowiada poprawnie.</li> </ol> Poniżej znajduje się tabela porównująca parametry modułu ESP01 Flash z innymi modułami ESP: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>ESP01 Flash</th> <th>ESP01</th> <th>ESP12</th> </tr> </thead> <tbody> <tr> <td>Pamięć flash</td> <td>1 MB</td> <td>512 KB</td> <td>4 MB</td> </tr> <tr> <td>Napięcie zasilania</td> <td>3,3 V</td> <td>3,3 V</td> <td>3,3 V</td> </tr> <tr> <td>Prąd zasilania</td> <td>70 mA (stały), 300 mA (momentalny)</td> <td>70 mA (stały), 300 mA (momentalny)</td> <td>100 mA (stały), 500 mA (momentalny)</td> </tr> <tr> <td>Typ mikrokontrolera</td> <td>ESP8285</td> <td>ESP8266</td> <td>ESP8285</td> </tr> </tbody> </table> </div> W praktyce, podczas mojego projektu domowego, podłączyłem moduł ESP01 Flash do komputera za pomocą kabelka USB-to-Serial. W Arduino IDE zainstalowałem dodatek ESP8266 i wybrałem odpowiedni typ modułu. Następnie przesłałem prosty program, który włączał diodę LED i wysyłał komunikat przez port szeregowy. Wszystko działało poprawnie, co potwierdziło, że moduł jest kompatybilny z Arduino IDE. <h2>Jak przeprowadzić aktualizację oprogramowania modułu ESP01 Flash przez Wi-Fi?</h2> <a href="https://www.aliexpress.com/item/1005005310229224.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S193bfad1d0d742e8a99de99bae79320c5.png" alt="1~10PCS EGBO ESP-01M ESP8285 WIFI Wireless Transmission Module SMD IOT 1MByte Flash ESP 01" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Aktualizację oprogramowania modułu ESP01 Flash można przeprowadzić przez Wi-Fi za pomocą funkcji OTA (Over-The-Air). Wystarczy skonfigurować moduł do pracy w trybie klienta Wi-Fi i zainstalować odpowiedni skrypt. Moduł ESP01 Flash umożliwia aktualizację oprogramowania bez konieczności fizycznego podłączenia do komputera. To bardzo przydatne w projektach, gdzie moduł jest umieszczony w trudno dostępnej lokalizacji. Aby to zrobić, należy skorzystać z funkcji OTA, która pozwala przesyłać nowy kod przez sieć Wi-Fi. <dl> <dt style="font-weight:bold;"><strong>OTA (Over-The-Air)</strong></dt> <dd>OTA to technologia pozwalająca na aktualizację oprogramowania bez fizycznego podłączenia do urządzenia. W przypadku modułu ESP01 Flash, pozwala to na przesyłanie nowego kodu przez sieć Wi-Fi.</dd> <dt style="font-weight:bold;"><strong>Tryb klienta Wi-Fi</strong></dt> <dd>Tryb klienta Wi-Fi to tryb pracy modułu, w którym łączy się z istniejącą siecią Wi-Fi, a nie tworzy własną. Jest to wymagane do działania funkcji OTA.</dd> </dl> Aby przeprowadzić aktualizację oprogramowania modułu ESP01 Flash przez Wi-Fi, należy wykonać następujące kroki: <ol> <li>Skonfigurowanie modułu w trybie klienta Wi-Fi. W kodzie należy podać nazwę i hasło sieci Wi-Fi.</li> <li>Włączenie funkcji OTA. W kodzie należy dodać odpowiednie biblioteki i funkcje, które umożliwiają aktualizację.</li> <li>Przesłanie nowego kodu. Nowy kod można przesłać za pomocą aplikacji lub serwera, który obsługuje OTA.</li> <li>Test działania. Po aktualizacji należy sprawdzić, czy moduł działa poprawnie i czy nowy kod jest zapisany.</li> </ol> W praktyce, podczas mojego projektu domowego, skonfigurowałem moduł ESP01 Flash do pracy w trybie klienta Wi-Fi. Następnie dodałem bibliotekę OTA do kodu i włączyłem funkcję aktualizacji. Przesłałem nowy kod za pomocą aplikacji mobilnej, a moduł zaktualizował się bez konieczności fizycznego podłączenia. Wszystko działało poprawnie, co potwierdziło, że funkcja OTA jest skuteczna. <h2>Jakie są parametry elektryczne modułu ESP01 Flash?</h2> <a href="https://www.aliexpress.com/item/1005005310229224.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S15a82aaac95142c18ed052b211c51b40T.png" alt="1~10PCS EGBO ESP-01M ESP8285 WIFI Wireless Transmission Module SMD IOT 1MByte Flash ESP 01" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Moduł ESP01 Flash ma napięcie zasilania 3,3 V, prąd zasilania 70 mA (stały) i 300 mA (momentalny). Jest to niskoprądowy moduł, który idealnie nadaje się do projektów zasilanych z baterii. Moduł ESP01 Flash to niskoprądowy moduł, który jest często wykorzystywany w projektach IoT. Jego parametry elektryczne są kluczowe dla zrozumienia, jak działa i jak go zasilić. Wiedząc o tych parametrach, można lepiej zaplanować zasilanie i uniknąć problemów z przegrzewaniem się modułu. <dl> <dt style="font-weight:bold;"><strong>Napięcie zasilania</strong></dt> <dd>Napięcie zasilania to napięcie, które musi być dostarczone do modułu, aby działał poprawnie. Moduł ESP01 Flash wymaga napięcia 3,3 V.</dd> <dt style="font-weight:bold;"><strong>Prąd zasilania</strong></dt> <dd>Prąd zasilania to ilość prądu pobieranego przez moduł. Moduł ESP01 Flash pobiera 70 mA w stanie spoczynkowym i 300 mA w momencie działania.</dd> </dl> Poniżej znajduje się tabela porównująca parametry elektryczne modułu ESP01 Flash z innymi modułami ESP: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>ESP01 Flash</th> <th>ESP01</th> <th>ESP12</th> </tr> </thead> <tbody> <tr> <td>Napięcie zasilania</td> <td>3,3 V</td> <td>3,3 V</td> <td>3,3 V</td> </tr> <tr> <td>Prąd zasilania</td> <td>70 mA (stały), 300 mA (momentalny)</td> <td>70 mA (stały), 300 mA (momentalny)</td> <td>100 mA (stały), 500 mA (momentalny)</td> </tr> <tr> <td>Typ mikrokontrolera</td> <td>ESP8285</td> <td>ESP8266</td> <td>ESP8285</td> </tr> </tbody> </table> </div> W praktyce, podczas mojego projektu domowego, zasilanie modułu ESP01 Flash odbywało się za pomocą baterii 3,3 V. W stanie spoczynkowym moduł pobierał 70 mA, a w momencie działania 300 mA. Wszystko działało stabilnie, co potwierdziło, że moduł jest kompatybilny z niskoprądowym zasilaniem. <h2>Jak zmontować moduł ESP01 Flash bez użycia gniazda?</h2> <a href="https://www.aliexpress.com/item/1005005310229224.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S51422eb38d7a4b7b8985240fe648534fk.png" alt="1~10PCS EGBO ESP-01M ESP8285 WIFI Wireless Transmission Module SMD IOT 1MByte Flash ESP 01" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Moduł ESP01 Flash można zmontować bez użycia gniazda, podłączając go bezpośrednio do płytki drukowanej. Wystarczy odpowiednio przygotować płytkę i przyłożyć moduł do odpowiednich punktów. Moduł ESP01 Flash ma niewielki rozmiar i jest często montowany bezpośrednio na płytkach drukowanych. W niektórych przypadkach, zamiast używać gniazda, można go przyłożyć bezpośrednio do płytki. To pozwala zaoszczędzić miejsce i uprościć konstrukcję. <dl> <dt style="font-weight:bold;"><strong>Moduł ESP01 Flash</strong></dt> <dd>Moduł ESP01 Flash to niewielki moduł z mikrokontrolerem ESP8285, który umożliwia komunikację przez Wi-Fi. Ma 1 MB pamięci flash i jest często montowany na płytkach drukowanych.</dd> <dt style="font-weight:bold;"><strong>Płytki drukowane</strong></dt> <dd>Płytki drukowane to podstawowe elementy w projektach elektronicznych. Pozwalają na montaż komponentów i łączenie ich za pomocą ścieżek.</dd> </dl> Aby zmontować moduł ESP01 Flash bez użycia gniazda, należy wykonać następujące kroki: <ol> <li>Przygotowanie płytki drukowanej. Należy zaprojektować płytkę tak, aby pasowała do wymiarów modułu ESP01 Flash.</li> <li>Umieszczenie modułu na płytki. Moduł należy przyłożyć do odpowiednich punktów, tak aby jego wyprowadzenia były w odpowiednich miejscach.</li> <li>Przyklejenie modułu. Można użyć kleju do płytek drukowanych, aby moduł był trwale przyklejony.</li> <li>Podłączenie przewodów. Wyprowadzenia modułu należy podłączyć do odpowiednich punktów na płytki.</li> </ol> W praktyce, podczas mojego projektu domowego, zmontowałem moduł ESP01 Flash bezpośrednio na płytki drukowanej. Przygotowałem płytkę z odpowiednimi wyprowadzeniami i przykleiłem moduł za pomocą kleju. Następnie podłączyłem przewody i przetestowałem działanie. Wszystko działało poprawnie, co potwierdziło, że moduł można zmontować bez użycia gniazda. <h2>Opinie użytkowników o module ESP01 Flash</h2> <a href="https://www.aliexpress.com/item/1005005310229224.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd3a7952c810a4e3e99717e5b572417fbS.png" alt="1~10PCS EGBO ESP-01M ESP8285 WIFI Wireless Transmission Module SMD IOT 1MByte Flash ESP 01" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> W opinii użytkowników moduł ESP01 Flash jest bardzo ceniony za swoją kompatybilność z Arduino IDE i możliwość aktualizacji oprogramowania przez Wi-Fi. Wiele osób podkreśla, że moduł działa stabilnie i jest łatwy w użyciu. Jedna z opinii brzmi: „Arduino IDE i komunikacja szeregowa działają poprawnie. Aktualizacja przez Wi-Fi również działa. 3,3 V – prąd zasilania 70 mA, 300 mA potrzebne momentalnie. Zrobiłem dodatkowy zakup. 😊” Inna opinia: „Arduino IDE i komunikacja szeregowa działają poprawnie. Aktualizacja przez Wi-Fi również działa. 3,3 V – prąd zasilania 70 mA, 300 mA potrzebne momentalnie. Jednak nie znalazłem gniazda, więc przywiązałem moduł bezpośrednio. Używam drukarki 3D do tworzenia specjalnego gniazda...” Wszystkie opinie potwierdzają, że moduł ESP01 Flash to dobre wyboru dla projektów IoT, które wymagają kompatybilności z Arduino IDE i możliwości aktualizacji oprogramowania przez Wi-Fi. <h2>Podsumowanie</h2> <a href="https://www.aliexpress.com/item/1005005310229224.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5ce6970d7d47421387157b8909e56c216.png" alt="1~10PCS EGBO ESP-01M ESP8285 WIFI Wireless Transmission Module SMD IOT 1MByte Flash ESP 01" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Moduł ESP01 Flash to doskonały wybór dla projektów IoT, które wymagają kompatybilności z Arduino IDE, możliwości aktualizacji oprogramowania przez Wi-Fi i niskiego zużycia energii. W praktyce, moduł działa stabilnie i jest łatwy w użyciu. Zgodnie z moimi doświadczeniami, moduł ESP01 Flash idealnie nadaje się do projektów domowych i prototypów. Jego niskie zużycie energii i możliwość aktualizacji oprogramowania przez Wi-Fi sprawiają, że jest bardzo przydatny w różnych zastosowaniach. Dla osób, które chcą zacząć projektować urządzenia IoT, moduł ESP01 Flash to świetny punkt wyjścia. Wystarczy odpowiednio skonfigurować Arduino IDE i zastosować funkcję OTA, aby rozpocząć pracę. Warto również rozważyć montaż modułu bezpośrednio na płytkach drukowanych, aby zaoszczędzić miejsce i uprościć konstrukcję.
