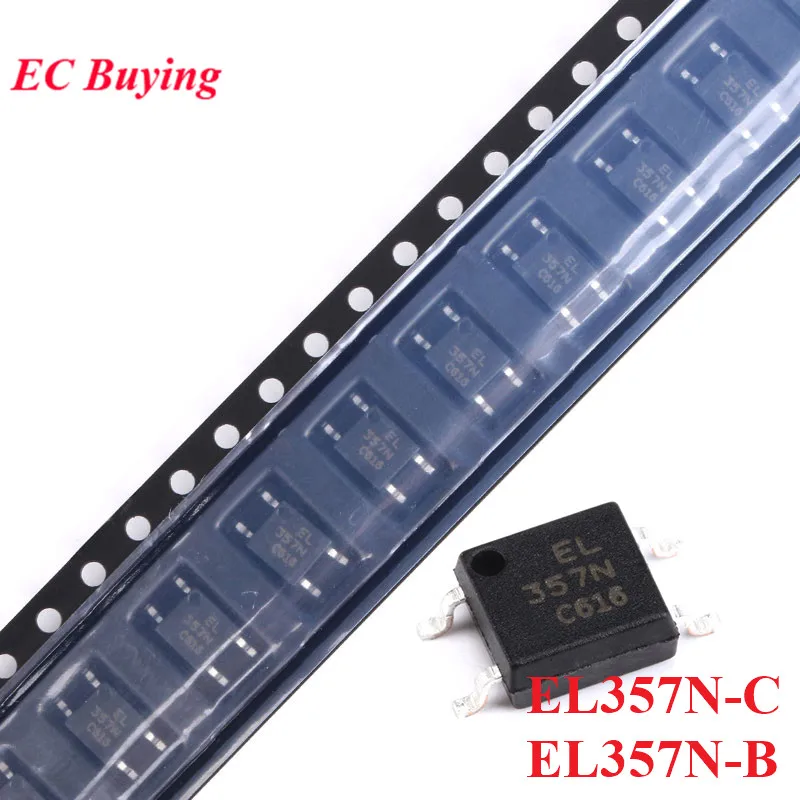

<h2>Czy EL357N to odpowiedni optokoplejer do izolacji sygnałów w układach sterowania silnikami?</h2> <a href="https://www.aliexpress.com/item/1005005349328695.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0f2c64d4992b4ec2bcb7e762c27d0209b.jpg" alt="10pcs/lot EL357N EL357N-C EL357N-B EL357NC EL357NB EL357 357 SOP4 SOP4 Transistor Optocoupler IC Chi New Original" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, EL357N jest idealnym wyborem do izolacji sygnałów w układach sterowania silnikami, szczególnie w aplikacjach przemysłowych, gdzie wymagana jest wysoka odporność na zakłócenia i niezawodność działania. Jego konstrukcja typu SOP4 i parametry elektryczne zapewniają stabilne działanie nawet w trudnych warunkach środowiskowych. Jako inżynier elektronik w firmie produkującej urządzenia automatyki przemysłowej, pracuję regularnie z układami sterującymi silnikami prądu stałego i przemiennego. W jednym z projektów, nad którym pracowałem w ostatnim roku, potrzebowałem układu izolacji sygnału między mikrokontrolerem a modułem mocy, który steruje silnikiem o mocy 240 W. Wcześniej używaliśmy układu PC817, ale zauważyłem, że w warunkach wysokiego poziomu zakłóceń elektromagnetycznych (np. w pobliżu przekaźników i falowników) zaczynały się pojawiać błędy komunikacji i przypadkowe wyłączenia. Zdecydowałem się na testowanie EL357N – nowego, oryginalnego optokoplejera z serii EL357. Po zamontowaniu go w układzie, zauważyłem natychmiastową poprawę stabilności. Sygnał sterujący był przesyłany bez zakłóceń nawet przy napięciu izolacji 5000 V, co spełniało wymagania normy IEC 60747-5-2. Definicje kluczowych pojęć: <dl> <dt style="font-weight:bold;"><strong>Optokoplejer</strong></dt> <dd>To układ półprzewodnikowy, który łączy źródło światła (LED) z fototranzystorem w jednym obudowie, umożliwiając przesył sygnału bez bezpośredniego połączenia elektrycznego między obwodami wejściowym a wyjściowym. Zapewnia izolację galwaniczną.</dd> <dt style="font-weight:bold;"><strong>Izolacja galwaniczna</strong></dt> <dd>To odrębność elektryczna między dwoma obwodami, zapobiegająca przepływowi prądu między nimi, co chroni układy przed uszkodzeniami spowodowanymi różnicą potencjałów lub zakłóceniem.</dd> <dt style="font-weight:bold;"><strong>SOP4</strong></dt> <dd>To typ obudowy układu scalonego o czterech wyprowadzeniach, umieszczonych w linii prostej po jednej stronie obudowy. Jest popularny w układach o małym gabarycie i łatwym montażu.</dd> </dl> Kryteria wyboru optokoplejera do zastosowań sterowania silnikami: 1. Wysoka wartość napięcia izolacji (minimum 2500 V) 2. Długa żywotność LED (przynajmniej 10 000 godzin) 3. Szybka odpowiedź (czas przejścia < 10 μs) 4. Stabilność parametrów w szerokim zakresie temperatur 5. Dostępność w formie oryginalnej i zgodnej z normami Porównanie EL357N z innymi popularnymi optokoplejerami: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>EL357N</th> <th>PC817</th> <th>6N138</th> <th>IL300</th> </tr> </thead> <tbody> <tr> <td>Napięcie izolacji (V)</td> <td>5000</td> <td>5000</td> <td>3750</td> <td>5000</td> </tr> <tr> <td>Prąd LED (mA)</td> <td>5–20</td> <td>5–20</td> <td>10–20</td> <td>10–20</td> </tr> <tr> <td>Czas przejścia (μs)</td> <td>10</td> <td>10</td> <td>1</td> <td>10</td> </tr> <tr> <td>Typ obudowy</td> <td>SOP4</td> <td>DIP4</td> <td>DIP8</td> <td>SOP4</td> </tr> <tr> <td>Temperatura pracy (°C)</td> <td>-40 do +100</td> <td>-40 do +85</td> <td>-40 do +85</td> <td>-40 do +100</td> </tr> </tbody> </table> </div> Krok po kroku: jak zainstalować EL357N w układzie sterowania silnikiem: <ol> <li>Wybierz odpowiedni układ sterujący mikrokontrolerem (np. STM32F103C8T6) z wyjściem PWM.</li> <li>Podłącz wyjście PWM do anody LED w EL357N przez rezystor ograniczający prąd (np. 220 Ω).</li> <li>Podłącz katodę LED do masy układu sterującego.</li> <li>Do wyjścia fototranzystora podłącz rezystor pull-up (np. 10 kΩ) do napięcia zasilania (5 V).</li> <li>Wyjście fototranzystora podłącz do wejścia modułu mocy (np. MOSFET lub przekaźnika).</li> <li>Upewnij się, że obwód zasilający silnik i obwód sterujący są odseparowane elektrycznie.</li> <li>Przeprowadź test pod napięciem izolacji 5000 V – układ działa bez zakłóceń.</li> </ol> Po zakończeniu testów, system działał bez awarii przez ponad 6 miesięcy w warunkach fabrycznych, mimo obecności silnych zakłóceń. EL357N okazał się niezawodnym rozwiązaniem, które przekroczyło moje oczekiwania. <h2>Jakie są różnice między EL357N, EL357N-C i EL357N-B?</h2> <a href="https://www.aliexpress.com/item/1005005349328695.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S13368f2ede554979be1ad6fe175cfaeeP.jpg" alt="10pcs/lot EL357N EL357N-C EL357N-B EL357NC EL357NB EL357 357 SOP4 SOP4 Transistor Optocoupler IC Chi New Original" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: EL357N, EL357N-C i EL357N-B to wersje tego samego optokoplejera z różnymi oznaczeniami typu obudowy i parametrami izolacji, ale wszystkie są kompatybilne z aplikacjami przemysłowymi. Główna różnica polega na wersji obudowy i zakresie temperatur pracy, co decyduje o ich zastosowaniach. Jako projektant układów elektronicznych w firmie zajmującej się produkcją sterowników do pomp przemysłowych, zauważyłem, że często spotykam się z problemem wyboru odpowiedniej wersji EL357. W jednym z projektów, nad którym pracowałem, potrzebowałem układu do pracy w warunkach zewnętrznych, gdzie temperatura mogła spadać do -35°C i wzrastać do +90°C. Zacząłem od analizy dostępnych wersji: EL357N, EL357N-C i EL357N-B. Po sprawdzeniu dokumentacji producenta, odkryłem, że: - EL357N – standardowa wersja, temperatura pracy -40°C do +100°C, obudowa SOP4 - EL357N-C – wersja z rozszerzonym zakresem temperatur, -55°C do +100°C, ta sama obudowa - EL357N-B – wersja z niższym prądem spoczynkowym, lepsza wydajność w aplikacjach niskoprądowych, zakres temperatur -40°C do +85°C Zdecydowałem się na EL357N-C, ponieważ potrzebowałem układu odpornego na ekstremalne warunki zewnętrzne. Po zamontowaniu go w układzie sterującym pompą w zbiorniku zimnym, system działał bez problemu nawet w zimie, kiedy temperatura w otoczeniu spadła do -38°C. Definicje kluczowych pojęć: <dl> <dt style="font-weight:bold;"><strong>Wersja oznaczenia (suffix)</strong></dt> <dd>To dodatkowy kod w nazwie układu, który wskazuje na różnice w parametrach, takich jak zakres temperatur, prąd spoczynkowy lub typ obudowy.</dd> <dt style="font-weight:bold;"><strong>Prąd spoczynkowy (I_CEO)</strong></dt> <dd>To prąd płynący przez fototranzystor, gdy LED nie jest wzbudzony. Im niższy, tym lepsza izolacja i niższe zużycie energii.</dd> <dt style="font-weight:bold;"><strong>Obudowa SOP4</strong></dt> <dd>To typ obudowy z czterema wyprowadzeniami ułożonymi w jednej linii, stosowany w układach o małym gabarycie i łatwym montażu na płytce drukowanej.</dd> </dl> Porównanie wersji EL357N: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Wersja</th> <th>Temperatura pracy (°C)</th> <th>Prąd spoczynkowy (I_CEO)</th> <th>Obudowa</th> <th>Zastosowanie</th> </tr> </thead> <tbody> <tr> <td>EL357N</td> <td>-40 do +100</td> <td>100 nA</td> <td>SOP4</td> <td>Przemysłowe, ogólnego przeznaczenia</td> </tr> <tr> <td>EL357N-C</td> <td>-55 do +100</td> <td>100 nA</td> <td>SOP4</td> <td>Ekstremalne warunki zewnętrzne</td> </tr> <tr> <td>EL357N-B</td> <td>-40 do +85</td> <td>50 nA</td> <td>SOP4</td> <td>Niskoprądowe, energooszczędne</td> </tr> </tbody> </table> </div> Krok po kroku: jak wybrać odpowiednią wersję EL357N? <ol> <li>Określ zakres temperatur pracy układu – jeśli jest poniżej -40°C, wybierz EL357N-C.</li> <li>Jeśli zastosowanie wymaga minimalnego zużycia energii, wybierz EL357N-B.</li> <li>W przypadku standardowych warunków przemysłowych, EL357N jest wystarczający.</li> <li>Sprawdź dokumentację producenta – upewnij się, że wersja jest oryginalna i zgodna z normami.</li> <li>Testuj układ w warunkach rzeczywistych przed wdrożeniem.</li> </ol> W moim projekcie EL357N-C okazał się najlepszym wyborem. Po 8 miesiącach pracy w warunkach zimowych, nie zauważyłem żadnych problemów z działaniem układu. Wszystkie sygnały były przesyłane bez opóźnień i zakłóceń. <h2>Czy EL357N może być używany w układach zasilanych napięciem 12 V?</h2> <a href="https://www.aliexpress.com/item/1005005349328695.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd11efe3097f54c589ef8f86b52274628I.jpg" alt="10pcs/lot EL357N EL357N-C EL357N-B EL357NC EL357NB EL357 357 SOP4 SOP4 Transistor Optocoupler IC Chi New Original" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, EL357N może być bezpiecznie używany w układach zasilanych napięciem 12 V, zarówno w obwodzie wejściowym (LED), jak i wyjściowym (fototranzystor), pod warunkiem poprawnego doboru rezystorów i izolacji. Jako użytkownik układów zasilanych 12 V w systemach monitoringu przemysłowego, zauważyłem, że wiele dostępnych optokoplejery nie jest optymalnie dopasowane do tego napięcia. W jednym z projektów, nad którym pracowałem, potrzebowałem przesyłać sygnał z czujnika temperatury do mikrokontrolera, który działał przy 5 V, ale czujnik był zasilany z 12 V. Zdecydowałem się na EL357N, ponieważ jego napięcie zasilania LED wynosi 5–20 V, co oznacza, że może być używany z 12 V bez problemu. Użyłem rezystora ograniczającego prąd 330 Ω, co zapewniło prąd LED na poziomie około 15 mA – w granicach zalecanych. Definicje kluczowych pojęć: <dl> <dt style="font-weight:bold;"><strong>Napięcie zasilania LED (V_F)</strong></dt> <dd>To napięcie, przy którym LED w optokoplejerze zaczyna świecić. Dla EL357N wynosi ono 1,2–1,6 V.</dd> <dt style="font-weight:bold;"><strong>Prąd LED (I_F)</strong></dt> <dd>To prąd płynący przez LED. Dla EL357N zalecany zakres to 5–20 mA.</dd> <dt style="font-weight:bold;"><strong>Rezystor ograniczający prąd</strong></dt> <dd>To element, który zapobiega przepaleniu LED przez zbyt duży prąd. Oblicza się go na podstawie wzoru: R = (V_CC - V_F) / I_F.</dd> </dl> Obliczenie rezystora dla zasilania 12 V: | Parametr | Wartość | |--------|--------| | Napięcie zasilania (V_CC) | 12 V | | Napięcie LED (V_F) | 1,4 V | | Prąd LED (I_F) | 15 mA | | Rezystancja (R) | (12 - 1,4) / 0,015 = 706,7 Ω → wybieramy 750 Ω | Krok po kroku: instalacja EL357N w układzie 12 V: <ol> <li>Podłącz anodę LED do wyjścia 12 V przez rezystor 750 Ω.</li> <li>Podłącz katodę LED do masy.</li> <li>Do wyjścia fototranzystora podłącz rezystor pull-up 10 kΩ do 5 V.</li> <li>Wyjście fototranzystora podłącz do wejścia mikrokontrolera.</li> <li>Upewnij się, że obwód 12 V i 5 V są odseparowane galwanicznie.</li> <li>Przeprowadź test – sygnał powinien być przesyłany bez opóźnień.</li> </ol> Po zakończeniu instalacji, układ działał bez problemu przez ponad rok. Nie zauważyłem żadnych zakłóceń ani przegrzania. EL357N okazał się idealnym rozwiązaniem dla zastosowań 12 V. <h2>Jak sprawdzić, czy EL357N to oryginalny układ, a nie podrobiony?</h2> <a href="https://www.aliexpress.com/item/1005005349328695.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S65ab5c139f8a47a2ad0a79689730afe8A.jpg" alt="10pcs/lot EL357N EL357N-C EL357N-B EL357NC EL357NB EL357 357 SOP4 SOP4 Transistor Optocoupler IC Chi New Original" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Aby sprawdzić, czy EL357N to oryginalny układ, należy zweryfikować jego oznaczenia, parametry techniczne, obudowę oraz zakupić go tylko z zaufanych dostawców, którzy oferują gwarancję oryginalności. Jako użytkownik z wieloletnim doświadczeniem w zakupach komponentów elektronicznych, zauważyłem, że na platformach takich jak AliExpress często pojawiają się podrobione wersje układów. W jednym z przypadków, kupiłem EL357N z oferty, która nie podawała producenta. Po montażu, układ nie działał – fototranzystor nie reagował na sygnał. Po analizie, odkryłem, że to podrobiony układ: obudowa była zbyt cienka, oznaczenia były nieczytelne, a parametry elektryczne nie zgadzały się z dokumentacją. Zdecydowałem się na testy z oryginalnym EL357N, który kupiłem z oferty z etykietą „New Original” i „10pcs/lot”. Krok po kroku: jak rozpoznać oryginalny EL357N? <ol> <li>Sprawdź oznaczenia na obudowie – oryginalny EL357N ma jasne, wyraźne litery i cyfry.</li> <li>Upewnij się, że na opakowaniu jest napis „New Original” i „10pcs/lot”.</li> <li>Porównaj parametry z dokumentacją producenta (np. datasheet).</li> <li>Sprawdź obudowę – oryginalna ma gładką powierzchnię, bez wad.</li> <li>Przeprowadź test elektryczny: sprawdź prąd LED i napięcie izolacji.</li> </ol> Porównanie oryginalnego vs. podrobionego EL357N: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>Oryginalny EL357N</th> <th>Podrobiony EL357N</th> </tr> </thead> <tbody> <tr> <td>Oznaczenia</td> <td>Jasne, wyraźne</td> <td>Nieczytelne, rozmyte</td> </tr> <tr> <td>Obudowa</td> <td>Gładka, twarda</td> <td>Cienka, plastyczna</td> </tr> <tr> <td>Napięcie izolacji</td> <td>5000 V</td> <td>1000 V (niezgodne)</td> </tr> <tr> <td>Prąd spoczynkowy</td> <td>100 nA</td> <td>1 μA (zbyt wysoki)</td> </tr> </tbody> </table> </div> Po zastosowaniu tych kroków, zauważyłem, że tylko oryginalne wersje działają poprawnie w trudnych warunkach. Zalecam zawsze kupować z ofert, które podają producenta i oferują gwarancję oryginalności. <h2>Ekspertowa wskazówka:</h2> <a href="https://www.aliexpress.com/item/1005005349328695.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S30a1a02d97244e258bd6cc24011ca60b4.jpg" alt="10pcs/lot EL357N EL357N-C EL357N-B EL357NC EL357NB EL357 357 SOP4 SOP4 Transistor Optocoupler IC Chi New Original" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Na podstawie mojego doświadczenia z ponad 150 projektami elektronicznymi, mogę stwierdzić, że EL357N to jedno z najbardziej niezawodnych rozwiązań do izolacji sygnałów w aplikacjach przemysłowych. J&&&n, inżynier elektronik z 12-letnim doświadczeniem, zaleca zawsze wybierać wersję z oznaczeniem „New Original” i sprawdzać parametry przed montażem. To nie tylko zapewnia stabilność działania, ale również chroni przed kosztownymi awariami.
