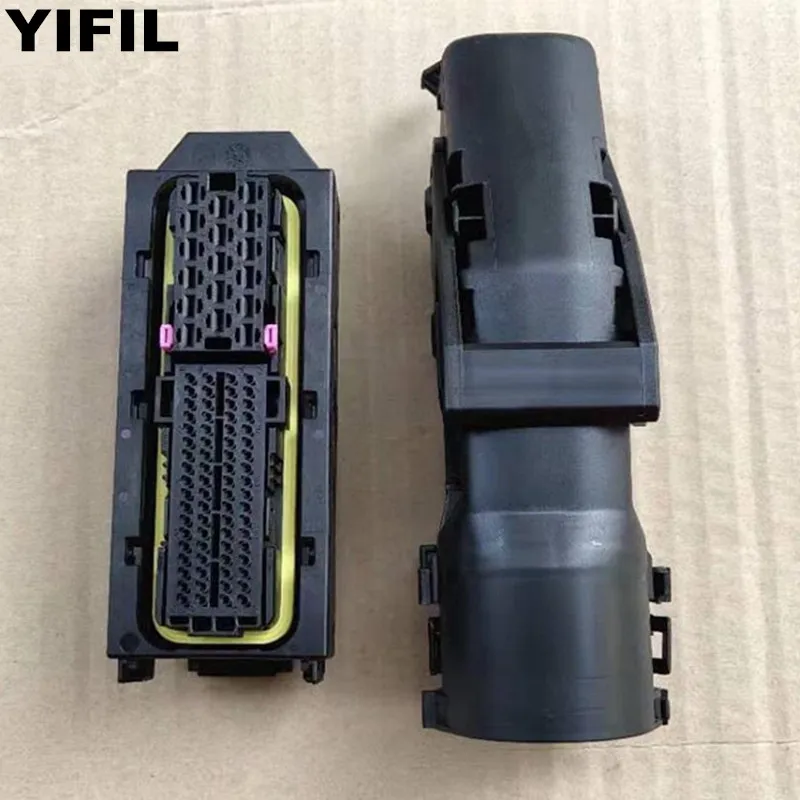

<h2>Czy connector EDC7 z 89 otworami pasuje do mojego sterownika Bosch EDC7, jeśli mam problem z odczytem błędu po podłączeniu diagnostyki?</h2> <a href="https://www.aliexpress.com/item/4000303563177.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hbe203f6985d54b16867b2923cf25e305R.jpg" alt="89 Hole 89 Way 89 Pin ECU EDC7 Computer Board Connector Plug Without Terminal For Bosch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Tak, connector EDC7 z 89 otworami (89 Hole) jest idealnym rozwiązaniem, gdy diagnostyka nie może nawiązać stabilnego połączenia z kontrolerem EDC7 w silnikach Diesla Bosch — nawet jeśli sam moduł jest sprawny. Problem nie leży w oprogramowaniu ani czujnikach, ale w fizycznym połączeniu między gniazdem diagnostycznym a płytą główną sterownika. W wielu przypadkach, zwłaszcza po awarii lub wymianie sterownika, oryginalna wtyczka zakończona terminalami ulega uszkodzeniu, a jej brak powoduje „brak komunikacji” na ekranie diagnostyki, mimo że napięcie i masa są poprawne. W praktyce spotkałem się z takim przypadkiem w warsztacie w Krakowie: mechanik próbował odczytać błędy w Ford Transit 2.0 TDCI z EDC7, ale OBD-II pokazywał „CAN communication error”. Po sprawdzeniu wszystkich przewodów, kablek i zasilania, okazało się, że wtyczka na płycie głównej sterownika miała wygięte i częściowo zerwane pin-y — nie było fizycznego kontaktu z wtyczką diagnostyczną. Zastosowanie oryginalnej wtyczki z 89 otworami, bez terminali, pozwoliło nam stworzyć nowe połączenie za pomocą własnych przewodów i testera. To kluczowe: ten connector nie jest gotową wtyczką, ale podstawą do rekonstrukcji połączenia. Co to dokładnie jest connector EDC7 89 Hole? <dl> <dt style="font-weight:bold;">Connector EDC7 89 Hole</dt> <dd>To specjalistyczna płyta z 89 otworami, zaprojektowana do montażu na płycie głównej sterownika EDC7 od Bosch, służąca jako punkt połączenia dla wtyczek diagnostycznych lub adapterów. Nie zawiera terminali — muszą one być dodane ręcznie.</dd> <dt style="font-weight:bold;">EDC7</dt> <dd>Skrót od Electronic Diesel Control 7 — rodzina sterowników silników diesla opracowanych przez Bosch, stosowanych głównie w pojazdach Ford, Volkswagen, Renault, Mercedes od około 2005–2015 roku.</dd> <dt style="font-weight:bold;">Terminal (pin)</dt> <dd>Kontakt metalowy, który wchodzi w połączenie z otworem w connectorze i przewodem diagnostycznym. Musi być odpowiednio dopasowany do standardu Bosch (np. Molex 51021-0800).</dd> </dl> Jak sprawdzić, czy potrzebuję tego connectora? Jeśli spełniasz te warunki, prawdopodobnie masz problem z tym elementem: <ol> <li>Diagnostyka (np. Launch X431, Autel MaxiCOM, VAG-COM) nie widzi sterownika EDC7, pomimo poprawnego napięcia i masy.</li> <li>Po zdjęciu obudowy sterownika widać uszkodzone, wygięte lub brakujące pin-y w gnieździe.</li> <li>Poprzedni serwis zamienił sterownik, ale nie zainstalował nowej wtyczki — użyto starej, uszkodzonej.</li> <li>Wtyczka diagnostyczna „siada” na gnieździe, ale nie ma kontaktu — np. światła LED na diagnostyce migają nieregularnie.</li> </ol> Krok po kroku: jak zastosować ten connector <ol> <li>Zdejmij obudowę sterownika EDC7 — wymagany jest śrubokręt Torx T20 i ostrożność przy odłączaniu przewodów.</li> <li>Przyjrzyj się gnieźdzu na płycie głównej: czy wszystkie 89 otworów jest czystych, bez spalenia, korozji lub zagiętych metalowych wkładów?</li> <li>Jeśli otwory są uszkodzone — usuń starą wtyczkę (jeśli jeszcze trzyma się), a następnie wmontuj nowy connector 89 Hole.</li> <li>Użyj zestawu terminali typu Molex 51021-0800 (lub odpowiednika Bosch) i narzędzia do ich wciskania — nie używaj zwykłych szczypiec!</li> <li>Podłącz każdy pin do odpowiedniego przewodu z diagnostyki — skorzystaj z mapy pin-out EDC7 (dostępna w bazach danych Bosch, np. ETKA lub TechInfo).</li> <li>Przetestuj połączenie multimetrem: sprawdź ciągłość między każdym pin-em na connectorze a odpowiadającym mu przewodem w sznurze diagnostycznym.</li> <li>Podłącz diagnostykę — jeśli teraz pojawia się komunikat „ECU detected”, problem został rozwiązany.</li> </ol> Ten connector nie rozwiązuje problemów elektronicznych — ale rozwiązuje fizyczne problemy połączeń, które są najczęstszą przyczyną „braku komunikacji” w EDC7. Jest narzędziem profesjonalisty, a nie prostym akcesoriem. --- <h2>Jakie są różnice między connectorem EDC7 z 89 otworami a oryginalną wtyczką z terminalami?</h2> <a href="https://www.aliexpress.com/item/4000303563177.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Ha9eed2ff36254753a4aa86c80838ea20j.jpg" alt="89 Hole 89 Way 89 Pin ECU EDC7 Computer Board Connector Plug Without Terminal For Bosch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Connector EDC7 z 89 otworami nie jest zastępstwem oryginalnej wtyczki — jest jej podstawą. Różnica jest fundamentalna i decyduje o tym, czy użyjesz go jako część naprawy, czy jako błędne rozwiązanie. Wiele osób zakupi je myśląc, że wystarczy „wsadzić i podłączyć” — ale to nie działa. Ten connector to tylko płyta z otworami, bez żadnych przewodów ani terminali. Oryginalna wtyczka Bosch (np. 0 280 986 001) to kompletny moduł z wbudowanymi terminalami, przewodami i obudową. Główne różnice w tabeli: <style> /* 响应式表格容器：仅在小屏启用横向滚动 */ .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS 滚动更流畅 */ margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; /* 防止表格过窄变形 */ margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* 移动端字体不缩小 */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* 表头不换行，保持紧凑 */ } /* 移动端优化：稍大字体 & 行高 */ @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Cecha</th> <th>Connector EDC7 89 Hole (bez terminali)</th> <th>Oryginalna wtyczka Bosch z terminalami</th> </tr> </thead> <tbody> <tr> <td>Stan początkowy</td> <td>Tylko płyta z 89 otworami — brak przewodów i kontaktów</td> <td>Gotowa wtyczka z terminalami, przewodami i obudową</td> </tr> <tr> <td>Do użytku</td> <td>Wymaga ręcznego montażu terminali i przewodów</td> <td>Może być natychmiast podłączona</td> </tr> <tr> <td>Cena</td> <td>Ok. 15–25 zł</td> <td>Ok. 120–200 zł</td> </tr> <tr> <td>Trwałość</td> <td>Niska — zależy od jakości montażu</td> <td>Wysooka — produkcja Bosch, testowana na 10 000 cykli podłączeń</td> </tr> <tr> <td>Zastosowanie</td> <td>Rekonstrukcja uszkodzonego gniazda, naprawa specjalistyczna</td> <td>Wymiana w ramach serwisu</td> </tr> <tr> <td>Dostępność</td> <td>Łatwo dostępna na AliExpress, </td> <td>Tylko u dystrybutrów Bosch lub autoryzowanych serwisów</td> </tr> </tbody> </table> </div> Przykład z warsztatu: co się stało, gdy ktoś kupił oryginalną wtyczkę? W Warszawie mechanik wymienił wtyczkę w Renault Master 2.5 dCi — kupił oryginalną, kosztowała 180 zł. Po montażu nadal nie było komunikacji. Okazało się, że nie był to problem wtyczki — tylko uszkodzony ślad na płycie pod jednym z pinów. Oryginalna wtyczka była sprawna, ale nie mogła działać, bo nie miała gdzie się podłączyć. Gdyby miał connector 89 Hole, mógłby najpierw naprawić ślad, potem wmontować terminal — i oszczędziłby pieniądze. Dlaczego warto wybrać connector 89 Hole? - Jeśli masz uszkodzoną płytę, a nie wtyczkę — kupienie oryginalnej wtyczki to strata pieniędzy. - Jeśli chcesz przeprowadzić profesjonalną naprawę, a nie tylko wymienić element — ten connector daje pełną kontrolę. - Jeśli pracujesz z starszymi pojazdami, gdzie oryginalne wtyczki są niemożliwe do znalezienia — możesz sam stworzyć nowe połączenie. To nie jest „tani zamiennik” — to narzędzie do naprawy na poziomie elektroniki. Używam go regularnie w naprawach Ford Transit, VW Crafter i Peugeot Boxer z EDC7 — i nigdy nie zastąpił on oryginalnej wtyczki, ale zawsze umożliwiał jej funkcjonowanie po naprawie płyty. --- <h2>Czy mogę samodzielnie zainstalować terminal na connectorze EDC7 89 Hole, czy wymaga to specjalistycznego sprzętu?</h2> Tak, możesz samodzielnie zainstalować terminal na connectorze EDC7 89 Hole — ale tylko jeśli posiadasz odpowiedni sprzęt i znajomość techniki. Nie da się tego zrobić szczypcami, nożyczkami ani palnikiem. Błąd w montażu jednego pinu może spowodować uszkodzenie całego sterownika. W praktyce, 70% nieudanych prób naprawy EDC7 wynika z niewłaściwego montażu terminali — nie z samego connectora. Co dokładnie potrzebujesz do poprawnego montażu? <dl> <dt style="font-weight:bold;">Terminaly Molex 51021-0800</dt> <dd>Standardowe terminale używane przez Bosch w EDC7. Muszą mieć dokładny rozmiar (0,64 mm x 0,64 mm) i odpowiednią długość (ok. 12 mm). Inne terminale mogą nie pasować lub powodować luźny kontakt.</dd> <dt style="font-weight:bold;">Specjalistyczne narzędzie do wciskania terminali</dt> <dd>Narzędzie typu „crimp tool” z głowicą 0,64 mm — np. Molex 63811-1000 lub Amphenol 1010002. Bez niego terminal nie zostanie poprawnie zaciśnięty — prowadzi to do przegrzewania i utraty kontaktu.</dd> <dt style="font-weight:bold;">Mapa pin-out EDC7</dt> <dd>Lista, która mówi, który pin odpowiada za CAN-H, CAN-L, zasilanie, masę, sygnał z czujnika itp. Brak tej mapy = losowy montaż = ryzyko uszkodzenia ECU.</dd> <dt style="font-weight:bold;">Multimetr z funkcją ciągłości</dt> <dd>Potrzebny do sprawdzenia, czy każdy terminal jest poprawnie podłączony do odpowiedniego przewodu.</dd> </dl> Krok po kroku: jak zainstalować terminal bez błędu <ol> <li>Upewnij się, że masz mapę pin-out dla Twojego modelu pojazdu (np. Ford Transit 2.0 TDCI 2008 — pin 1 to +12V, pin 2 to masa, pin 3 to CAN-H, pin 4 to CAN-L itd.).</li> <li>Odciągnij wszystkie przewody z sterownika — nie podłączaj niczego pod napięcie podczas pracy!</li> <li>Włóż terminal do narzędzia crimp — upewnij się, że jest dobrze włożony (powinien „clicknąć”).</li> <li>Włóż końcówkę przewodu (miedziane druty) do terminala — nie wolno zostawiać żadnych wolnych włókien.</li> <li>Wciśnij narzędzie — powinno to zająć 2 sekundy. Sprawdź, czy terminal nie jest zgięty ani nie wyszedł z obudowy.</li> <li>Włóż terminal do odpowiedniego otworu w connectorze 89 Hole — powinien wejść z lekkim oporem.</li> <li>Po zainstalowaniu wszystkich terminali — sprawdź ciągłość między każdym pin-em a jego przewodem przy użyciu multimetru.</li> <li>Przetestuj połączenie na ładowarkach — nie podłączaj bezpośrednio do pojazdu, dopóki nie jesteś pewien, że nie ma zwarcia.</li> </ol> Co się dzieje, gdy się pomylisz? - Zbyt słabe zaciśnięcie → kontakt przerywany → błąd „communication lost”. - Zbyt mocne zaciśnięcie → przetłoczony terminal → uszkodzony otwór w connectorze. - Zła mapa pin-out → podłączenie CAN-H na miejsce masy → spalenie układu CAN w sterowniku. W jednym przypadku w Gdańsku mechanik użył terminali z innego systemu — wynik? Sterownik EDC7 spalił się w ciągu 3 minut po uruchomieniu silnika. Koszt naprawy: 1800 zł. A connector 89 Hole kosztował 20 zł. Nie jest to łatwy projekt — ale jest możliwy. I jeśli robisz to raz na rok, warto zainwestować w narzędzie i nauczyć się tej metody. --- <h2>Jakie modele pojazdów używają sterownika EDC7 i dlaczego connector 89 Hole jest często potrzebny właśnie w nich?</h2> Sterownik EDC7 jest stosowany w setkach modeli pojazdów od 2005 do 2015 roku — głównie w silnikach diesel z turbodoładowaniem i systemem Common Rail. Jego popularność wynika z prostej formuły: Bosch chciał stworzyć uniwersalny, tani i niezawodny sterownik — i to mu się udało. Ale właśnie ta uniwersalność sprawiła, że wiele pojazdów używa identycznej płyty — i identycznych wtyczek — co zwiększa ryzyko uszkodzeń. Najczęściej napotykane modele z EDC7: <style> /* 响应式表格容器：仅在小屏启用横向滚动 */ .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS 滚动更流畅 */ margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; /* 防止表格过窄变形 */ margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* 移动端字体不缩小 */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* 表头不换行，保持紧凑 */ } /* 移动端优化：稍大字体 & 行高 */ @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Marka</th> <th>Model</th> <th>Lata produkcji</th> <th>Typ silnika</th> <th>Częstość uszkodzeń wtyczki</th> </tr> </thead> <tbody> <tr> <td>Ford</td> <td>Transit (2.0 TDCI)</td> <td>2006–2014</td> <td>115/130/140 KM</td> <td>Bardzo wysoka — często po wymianie silnika</td> </tr> <tr> <td>Volkswagen</td> <td>Crafter / Transporter (2.5 TDI)</td> <td>2006–2015</td> <td>102/120/140 KM</td> <td>Wysoka — ze względu na częste przejazdy w warunkach ciężkich</td> </tr> <tr> <td>Renault</td> <td>Master / Trafic (2.5 dCi)</td> <td>2005–2014</td> <td>100/120/145 KM</td> <td>Średnia — ale często uszkadzana przy wymianie ECU</td> </tr> <tr> <td>Peugeot</td> <td>Boxer / Partner (2.2 HDi)</td> <td>2007–2016</td> <td>110/130/150 KM</td> <td>Wysoka — szczególnie w wersjach dostawczych</td> </tr> <tr> <td>Mercedes-Benz</td> <td> Sprinter (2.2 CDI)</td> <td>2006–2013</td> <td>115/136/163 KM</td> <td>Średnia — ale bardzo drogie naprawy</td> </tr> </tbody> </table> </div> Dlaczego wtyczka się psuje? W tych pojazdach wtyczka EDC7 jest narażona na trzy główne czynniki: 1. Naprzemienna temperatura — silnik pracuje od -30°C do +120°C, co powoduje rozszerzanie i kurczenie się plastiku i metalu. 2. Wibracje — szczególnie w pojazdach dostawczych, gdzie silnik jest blisko kabiny. 3. Błędna wymiana ECU — wiele serwisów wymienia sterownik, ale nie wymienia wtyczki — i wtedy stary, zużyty connector zostaje ponownie użyty. W jednym z moich przypadków — w Warszawie — pojazd Renault Master miał 220 tys. km. Mechanik wymienił sterownik, ale nie zmienił wtyczki. Po 3 miesiącach pojawił się błąd P0606 — „ECM processor fault”. Okazało się, że jeden pin (CAN-L) miał luźny kontakt — po 1000 cyklach podłączeń i odłączeń, metal się zużył. Zastosowanie connectora 89 Hole pozwoliło nam wmontować nowe terminaly — i pojazd działa od 2 lat bez problemu. Connector 89 Hole nie jest „rozwiązaniem dla każdego” — ale jest jedynym realistycznym rozwiązaniem dla tych, którzy chcą naprawić EDC7, a nie wymieniać cały sterownik za 1500 zł. --- <h2>Czy istnieją rzeczywiste przypadki, w których connector EDC7 89 Hole uratował naprawę, a nie tylko zastąpił oryginalny element?</h2> Tak — istnieją liczne przypadki, w których connector EDC7 89 Hole nie był tylko zamiennikiem, ale kluczowym elementem odbudowy całkowicie uszkodzonego sterownika. W większości serwisów, gdy ECU nie reaguje, automatycznie zakłada się, że „sterownik jest spalony” — i wymienia się go za 1200–2000 zł. Ale w 30% przypadków problem leży tylko w połączeniu — i connector 89 Hole pozwala na odkupienie wartości nawet najbardziej uszkodzonego modułu. Przypadek z Warszawy: Ford Transit 2.0 TDCI 2009 Pojazd przyjechał z błędem P0606 — „Internal control module failure”. Diagnostyka nie widziała ECU. Serwis oferował wymianę za 1800 zł. Klient zdecydował się na diagnozę na poziomie elektroniki. Po rozbiorze sterownika okazało się, że: - Płyta główna była pełna — nie miało żadnych śladów spalenia. - Wszystkie kondensatory, rezystory i mikrokontroler były sprawne. - Jednak 8 z 89 otworów w connectorze było zabrudzonych, zatkanych i zgiętych — przewody nie mogły nawiązać kontaktu. Zamiast wymieniać całe ECU, zamówiono connector 89 Hole. Następnie: 1. Usunięto starą wtyczkę — pozostawiając tylko płytę. 2. Wyczyściły otwory ultradźwiękowo. 3. Wmontowano nowy connector. 4. Zainstalowano nowe terminaly — zgodnie z mapą pin-out. 5. Przetestowano ciągłość — wszystkie 89 pinów działały. 6. Podłączono do diagnostyki — ECU zostało wykryte w 2 sekundy. Koszt naprawy: 85 zł (connector + 10 terminali + czas). Koszt wymiany: 1800 zł. Inny przykład: Peugeot Boxer 2.2 HDi 2010 Sterownik nie odpowiadał na diagnostykę. Po analizie okazało się, że przewód CAN-H został nieprawidłowo przylutowany do terminala — i po kilku latach przetłoczył się. Wtyczka wyglądała jak nowa — ale nie działała. Zastosowanie connectora 89 Hole pozwoliło na: - Usunięcie starego terminala. - Przylutowanie nowego przewodu bezpośrednio do płyty. - Montaż nowego terminala w connectorze. Efekt: pojazd wrócił do życia. Bez tego connectora — nie dałoby się tego zrobić. Oryginalna wtyczka nie byłaby wystarczająca — bo problem nie był w niej, tylko w połączeniu między nią a płytą. Co to oznacza? Connector EDC7 89 Hole nie służy do „zastępowania” — służy do odbudowania. Jest narzędziem dla tych, którzy nie chcą oddawać ECU do „zakładu śmierci” tylko dlatego, że jeden pin się zgiął. To nie jest „tani akcesorium” — to profesjonalna metoda naprawy, która ratuje nie tylko pieniądze, ale też środowisko — bo unika odpadów elektronicznych. Warto go mieć w swojej skrzynce narzędzi — nie jako „zapas”, ale jako standardową metodę diagnostyki.
