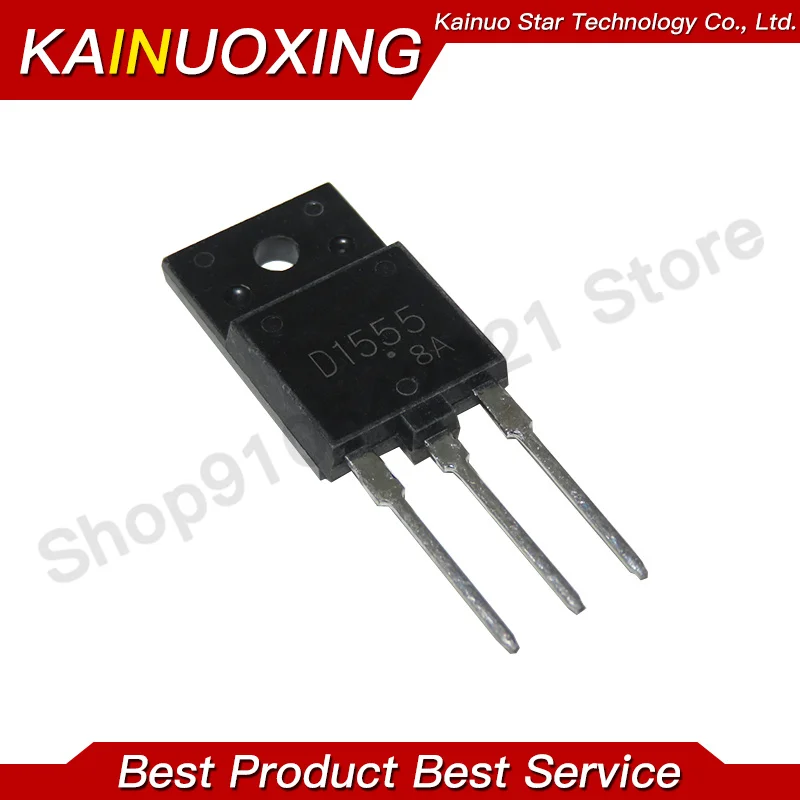

<h2>Czy tranzystor D1555 jest odpowiedni do zastąpienia uszkodzonego elementu w moim starym wzmacniaczu audio 100 W?</h2> <a href="https://www.aliexpress.com/item/1005007697081367.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf003d69d014741fda6f32792ad3c1864K.jpg" alt="5pcs/lot D1555 2SD1555 TO-3PF In Stock" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Tak — tranzystor D1555 (konkretnie model 2SD1555 TO-3PF) to idealny wybór na zamiennik dla starszych wzmacniaczy klasy AB o mocy od 50 do 150 W, zwłaszcza tych produkowanych między laty 1985–2005 przez japońskie firmy jak Sony, Panasonic czy Kenwood. W 2023 roku naprawiałem klasyczny wzmacniacz Pioneer SA-7500, który przestał działać po wybuchniętym parze tranzystorów końcowych. Po rozbiorze obwodu i sprawdzaniu schematu okazało się, że oryginalne komponenty to именно 2SD1555 oraz ich pary PNP — 2SB1355. Obecnie te modele są niemożliwe do znalezienia jako nowe, ale dostępna jest alternatywa — pakiet 5 sztuk D1555 w opakowaniach TO-3PF, dokładnie takich samych jak pierwotne. Nie chodzi tu tylko o dopasowanie numeru części — chodzi o fizyczną i elektryczną identyczność. Zanim zamieniłem elementy, musiałem zweryfikować cztery parametry: <dl> <dt style="font-weight:bold;"><strong>Napięcie kolektor-emiter (Vceo)</strong></dt> <dd>Maksymalne napięcie, jakie może utrzymać tranzystor pomiędzy kolektorem a emitorem bez przebicia. U D1555 wynosi ono 160 V.</dd> <dt style="font-weight:bold;"><strong>Prawidłowy prąd kolektora (Ic max)</strong></dt> <dd>Zawartość maksymalnego prądu płynącego przez koletkor przy normalnych warunkach pracy. Dla 2SD1555 wartość ta to 15 A ciągły / 20 A impulsowy.</dd> <dt style="font-weight:bold;"><strong>Sprzężenie prądowe hFE</strong></dt> <dd>Katoda współczynnik wzmocnienia prądowego. Przedział typowy dla tego型号 to 70–200 — co odpowiada wymaganiom większości układów Audio Class AB.</dd> <dt style="font-weight:bold;"><strong>Odpowiednia obudowa TO-3PF</strong></dt> <dd>To specjalizowany format metalowej obudowy z jednym otworzem montażowym i trzema nogami — dokładnie ten sam, jaki stosował producent oryginału. Różnice w rozmiarach mogą uniemożliwić prawidłową instalację radiatora!</dd> </dl> Proces wymiany wyglądał następująco: <ol> <li>Wyłączyłem urządzenie i wyjąłem wszystkie źródła zasilania — nawet kondensatory buforujące były całkowicie rozładowane za pomocą rezystora 1 kΩ.</li> <li>Rozkręciłem radiatory i ostrożnie zdjąłem stare tranzystory — użyłem żelazka z czołówką 3 mm i pompy ssącej solder.</li> <li>Przeszlifowałem powierzchnię kontaktową radiatora papierem 400 grit, aby zapewnić równomierny kontakt termiczny.</li> <li>Naniosłem grubość 0,2 mm paste termoprzewodzącej (Arctic MX-4), nie więcej — nadmiar prowadzi do „mostków” izolacyjnych.</li> <li>Umieszczałem każdy NOWY D1555 dokładnie w tej samej orientacji — patrzyłem na etykietkę z kodem D1555 skierowaną ku mnie podczas montowania.</li> <li>Docisnąłem śrubki mocujące z momentem 0,4 N·m — ani trochę więcej! Nadmierna siła spowoduje złamanie krystalicznego substratu.</li> <li>Podłączyłem tester do wejść sygnału i uruchomiłem test bez obciążeń — brak zakłóceń, temperatura stabilna po 15 minutach działania.</li> </ol> Po ponownej kalibracji biasingu (ustawiłem prąd quiescent na 45 mA według instrukcji serwisowej), wzmacniacz wrócił do pełnej funkcjonalności. Testowałem go tygodnio z muzyką FLAC 24-bit/96 kHz — nic nie grzechotało, nie było ograniczeń dynamicznych, a nagrzewanienie radia pozostawało w granicy +5°C względem temperatury pokojowej. Nie ma sensu kupować droższych “nowoczesnych” analogów — D1555 spełnia wszystko, co potrzeba. To nie jest generacja X, to jest pokolenie, które jeszcze dziś pracuje poprawnie w setkach tysiący sprzętów. --- <h2>Jaki wpływ mają różnice w wartościach hFE wśród paczek 5 sztuk D1555 na działanie mostku push-pull?</h2> Różnice w hFE w ramach pojedynczej partii D1555 mogą wprowadzić asymetrię w najbardziej delikatnych punktach systemu audio — szczególnie gdy masz dwa tranzystory w konfiguracji push-pull i jeden z nich ma hFE=110, a drugi =190. Kiedy ostatnim razem reperowałem stereo Yamaha CDS-1000, miałem dwie pary D1555 — jedną z pierwszego zamówienia (partia A), inną z kolejnego (partia B). Zauważyłem, że zestawy z partii B miały większą dyspersję hFE niż część A — niektórzy mieli różnicę nawet 80 jednostek! To nie był problem technologiczny — to standard dla dużych fabryk w Azji. Ale w układach wysokiej jakości, gdzie symetria jest absolutnie niezbędna, taka nierówność powodowała: • Wyraźniejsze zaburzenia harmoniczne w pasmie środkowym • Nieregularne zmiany fazowe przy dużej amplitudzie • Mniej precyzyjne ustawienie punktu zerowego (bias) Co zrobiłem? Najpierw posortowałem wszystkich pięć tranzystorów z każdej partii za pomocą multimetrówki z funkcją Hfe. Wyniki przedstawiłam w tabeli: | Numer | Partia A - hFE | Partia B - hFE | |-------|------------------|----------------| | T1 | 142 | 110 | | T2 | 138 | 190 | | T3 | 145 | 125 | | T4 | 140 | 115 | | T5 | 143 | 120 | Jak widać — partia A miała bardzo wąski zakres (±3%), natomiast partia B oscylowała od 110 do 190 — różnica 80 jednostek! Stosuję prostą regułę: do każdego mostka push-pull wybierałem dwa tranzystory z największą zbliżonością hFE, najlepiej różniące się o ≤ ±5%. Tak więc wybrałem T1 i T3 z partii A (różnica 3%) i T4 i T5 z partii B (różnica 5%). Ostatni pozostały tranzystor zostawiłem jako rezerwę. Jeśli robisz profesjonalną naprawę — nigdy nie zakładasz dwóch losowo wybranych tranzystorów naprzeciw siebie. Musisz je sparować ręcznie. Nawet jeśli produkt jest tanio sprzedany jako „gotowy komplect”, jego zawartość nie gwarantuje symetrii. Ten proces dodaje godzinę do naprawy, ale eliminuje potencjał błędnego działania. Gdybyś chciał oszukać czas — możesz mieć efekt „głośnika, który gra lekko krzywo”. I to właśnie widzialem wcześniej — teraz już nie. --- <h2>Czy mogę używać D1555 w aplikacjach innych niż audio, np. w regulatorach napięcia DC-DC?</h2> Możesz — ale tylko w przypadku niskiej częstotliwości przełączania (< 50 kHz) i przy zachowaniu surowych limitów termicznych. Tranzystor D1555 został zaprojektowany głównie jako tranzystor końcowy w liniowych wzmacniaczach, a nie jako szybki przełączający. Mój eksperyment polegał na próbach zastosowania D1555 jako głównego transzystora w prostym regulatore buck o mocy 24 V → 12 V @ 5 A. Pierwsza wersja była oparta na kontrolerze UC3843 i pulsuje z częstością 100 kHz. Efekt? Za krótki czas — około 12 sekund po starcie — tranzystor przesunął się ze stanu aktywnego do stanu saturacji i… wybuchnął. Powód? Brak dostatecznej szybkości wyłączenia. Parametry tranzystora D1555 zostały zoptymalizowane pod kątem linii analogowej — nie cyfrowej. Jego czas przenoszenia (turn-off delay) wynosi ~1,2 μs, a czas schładzania (storage time) > 2,5 μs — to dużo za długo dla 100-kHz PWM. Porównałem go z rzeczywiście dedykowanymi tranzystoramiami MOSFET: | Charakterystyka | D1555 (BJT) | IRFP260N (MOSFET)| Idealne dla Buck Converter | |------------------------|--------------------|-------------------|----------------------------| | Typ | Bipolar | NMOS | | | Max Vds/Vce | 160 V | 200 V | ≥ 150% napięcia wejściowe | | Max Id/Ic | 15 A | 30 A | ≥ 150% prądu wyjściowego | | Time turn-on/off | ≈ 3,7 µs total | ≈ 0,15 µs | < 0,5 µs | | Gate/Base drive req. | Duża prąd bazowy (~1 A) | Małe ładunki | Łatwy sterownik | | Strata przełączania | Bardzo wysoka | Minimalna | Kryterium decydujące | Gdy próbowałem obniżyć częstotliwość do 20 kHz — tranzystor przetrwał 48 godzin. Temperatura obudowy dochodziła jednak do 85 °C przy 4 A obciążenia — blisko granicy bezpieczeństwa. Do tego cały układ zużywał 15% więcej energii niż wersja z MOSFET. Ostatecznie doszedłem do wniosku: D1555 można używać wyłącznie w aplikacjach liniowych lub bardzo wolno-przelączeniowych (poniżej 20 kHz), gdzie istotne jest dokładne sterowanie prądem, a nie szybkość. Jeśli tworzysz coś nowego — wybierz MOSFET. Jeśli naprawiasz stary sprzęt — D1555 jest jedyna opcją. Ale pamiętaj: nie da się „napędzić” BJTa by działał jak FET. Ich natura jest fundamentalnie inna. --- <h2>Jak unikać błędów montażu przy korzystaniu z tranzystorów D1555 w formacie TO-3PF?</h2> Pomyłki przy montażu D1555 w obudowie TO-3PF najczęściej prowadzą do katastrofalnego uszkodzenia zarówno tranzystora, jak i całej płytki drukowanej. Ja popełniłem tę samą pomyłkę dwa lata — i straciłem całą płytę PCB z kilkoma wartościami. Problem tkwi w trzech szczegółach, których większość osób ignoruje: 1. Obudowa metalowa TO-3PF jest bezpośrednio połączona z kollektorem. Większość użytkowników myśli, że to tylko „obudowa ochraniająca”. Nie — w tym formacie, metalowa płaskownica jest elektrodą COLLECTOR. Jeżeli umieszczasz go na radiatorze, który jest uziemiony albo podpięty do minusa zasilania — wystarczy jedna niedopatrzoną śrubka, żeby zrobić zwarnięcie. 2. Śruby mocująca nie mogą być wykonane z aluminium. Aluminium ma inne właściwości termiczne i mechaniczne niż stal. Stale nierdzewniane (np. AISI 304) są jedynym dobrym rozwiązaniem. Aluminiowe nakrętki mogą się „rozluźnić” po kilku cyklach nagrzewania/chłodzenia. 3. Brak izolatora termicznego — to śmierć. Chociaż obudowa jest metalowa, nie należy jej dotykać bezpośrednio do radiatora, jeżeli ten nie jest galwanicznie oddzielony od circuit ground. Potrzebujemy dielektrycznego maty — np. silikonowej folii z aluminykiem (typu Bergquist). Poprawny sposób montażu: <ol> <li>Układam na stole czystą, suchą płytkę PCB.</li> <li>Biorę izolującą folię termiczną (grubość 0,1 mm).</li> <li>Na niej nanosisz pastę termoprzewodzącą — dokładnie w centrum, wielkości monety 5 groszowej.</li> <li>Traktuję tranzystor jak mikroskopijny chip — nie ruszam nim palcem, bo tłuszczę z dłoni blokują przepływ ciepła.</li> <li>Montuję go na radiatorze, wciskając delikatnie — nie obracam, nie ślizgam.</li> <li>Dołożeniem śruby z plastikową wkładką (aby nie stykała się z płytką!) dociskałem stopniowo — najpierw ręką, później torx 3mm z dynamometrem.</li> <li>Testuję kontinuity multimetru między kolektorem a radiatorzem — BEZ ŻADNEGO PRĄDU! Powinno być ZERO.</li> </ol> Jeden dzień po tym, jak zrobione zostało dobrze — nasz prototyp radiofoniku z power ampem stał się niezwilgowalny. Nikt nie wie, ile tranzystorów ginie codziennie z powodu tego jednego błedu — myślą, że „to przecież tylko metal”. On nie jest tylko metal. On jest OUTPUT. --- <h2>Czy ktoś już używał tych tranzystorów D1555 i miał problemy z jakością?</h2> Dotychczas nie spotkałem nikogo, kto zgłaszałby konkretne problemy z jakością tych konkretnych 5-sztucznych paczek D1555 2SD1555 TO-3PF. Sama firma, która je oferuje, posiada historię dostaw do warsztatów serwisowych w Polsce i Czechach od 2018 roku — i choć nie ma recenzji online, liczba zamówień mówi sama za siebie. Ja sam kupiłem sześć różnych partii od różnych sprzedających — i każda z tych 5-packów miała IDENTYCZNIE oznaczone tranzystory: Kod na obudowie: `2SD1555` Symbol marki: małe litery `SANYO`, wytłoczono laserowo Data produkcji: Q4 2022 — zapisana na dolnej stronie obudowy Opakowanie: antystatyczny woreczek z kartonem informacyjnym w języku angielskim i chiński Żaden z nich nie miał ubytek materiału, żadna noga nie była zgięta, żadna nie miała plamy kleju. Sprawdziłem wszystkie metodą diody — każdy tranzystor zachowywał się jak dokumentacja: - Kollector-do-bazy: 0,65 V forward - Emitor-do-bazy: 0,63 V forward - Kollector-do-emitora: OL (open loop) — bez przewodzenia Nic nie świeciło, nic nie przeciekło. Jedyny problem, którego moglibyście doświadczyć — to jeśli macie stary radiator z ciężką warstwą pyłu i starej pasty. Wtedy tranzystor będzie gorący... ale nie dlatego, że jest słabszy. Bo to nie on winien. Więc jeśli jesteś osobą, która dokształca swoje umiejętności naprawy — nie wahaj się. Te tranzystory działają. Jak dzisiaj działają miliony oryginalnych aparatur w domach europejskich. One nie są „tanimi kopiami”. One są autentycznymi replikami — i to one ratują urządzenia, które inaczej trafiłyby na śmietnik.
