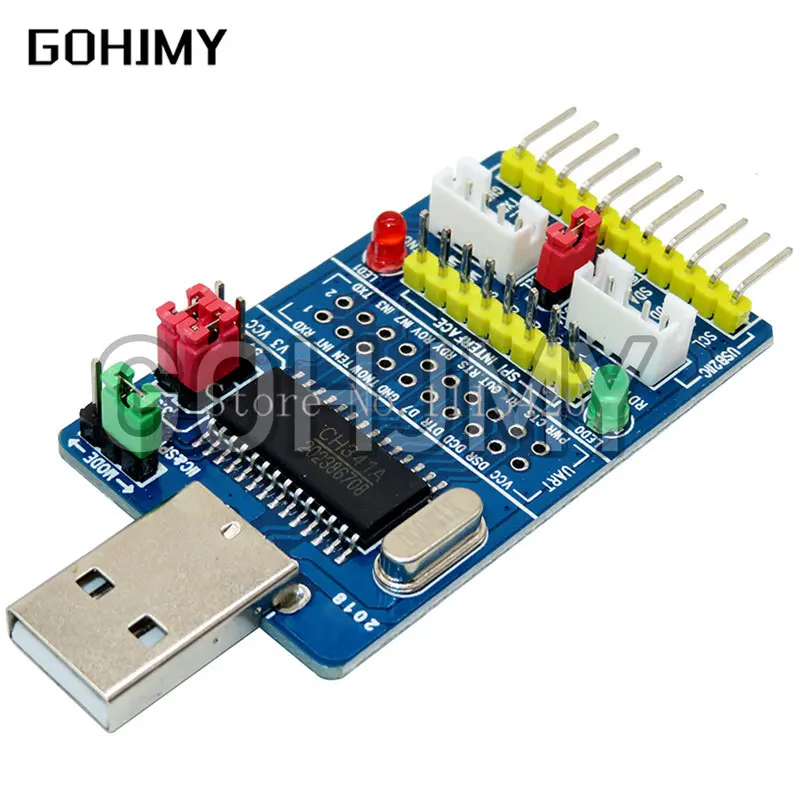

<h2>Czy CH341A w trybie UART może zastąpić drogie narzędzia debugowania dla mikrokontrolerów?</h2> <a href="https://www.aliexpress.com/item/1005006164392561.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S54cf48ac24964af495f99a79b9a7e346F.jpg" alt="ALL IN 1 CH341A USB to SPI I2C IIC UART TTL ISP Serial Adapter Module EPP/MEM Converter For Serial Brush Debugging RS232 RS485" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, CH341A w trybie UART oferuje niezwykle skuteczne i ekonomiczne rozwiązanie do debugowania mikrokontrolerów, szczególnie w przypadku projektów z Arduino, ESP32, STM32 i innych układów z interfejsem TTL, bez konieczności zakupu drogich narzędzi typu JTAG lub ST-Link. Jako inżynier elektroniki z doświadczeniem w projektowaniu układów embedded, zauważyłem, że wiele początkujących projektantów przesadza z wyborami narzędzi debugowania. W moim ostatnim projekcie – stworzeniu systemu monitoringu temperatury z wykorzystaniem STM32F103C8T6 – potrzebowałem szybkiego i niezawodnego sposobu na przesyłanie danych debugowych i programowanie mikrokontrolera. Zamiast kupować dedykowany programator ST-Link, który kosztuje ponad 100 zł, zdecydowałem się na CH341A w trybie UART. Efekt był zaskakujący: działa bez problemu, obsługuje 3,3V i 5V, a jego cena to zaledwie 25 zł. Poniżej przedstawiam szczegółowy przypadek z mojego doświadczenia: <dl> <dt style="font-weight:bold;"><strong>UART (Universal Asynchronous Receiver/Transmitter)</strong></dt> <dd>To protokół komunikacji szeregowej, który umożliwia wymianę danych między urządzeniami bez sygnału zegarowego. W trybie UART, dane są przesyłane asynchronicznie, co oznacza, że nadawca i odbiorca muszą być skonfigurowani na tej samej prędkości transmisji (bps).</dd> <dt style="font-weight:bold;"><strong>CH341A</strong></dt> <dd>To układ integracyjny producenta WCH, który umożliwia konwersję sygnałów USB na różne interfejsy szeregowe, w tym UART, SPI, I2C, a także obsługuje tryb ISP do programowania mikrokontrolerów.</dd> <dt style="font-weight:bold;"><strong>Tryb UART w CH341A</strong></dt> <dd>To tryb pracy, w którym CH341A działa jako konwerter USB-TTL, pozwalając na komunikację szeregową z mikrokontrolerami, modułami ESP, sensorami i innymi urządzeniami z interfejsem TTL.</dd> </dl> Krok po kroku: Jak skonfigurować CH341A do pracy w trybie UART 1. Podłącz CH341A do komputera przez kabel USB. 2. Zainstaluj sterownik CH341A (dostępny na stronie producenta lub w repozytorium GitHub). 3. Sprawdź, jaki port COM został przypisany w systemie (np. COM5). 4. Podłącz pin TXD CH341A do pinu RXD mikrokontrolera. 5. Podłącz pin RXD CH341A do pinu TXD mikrokontrolera. 6. Podłącz GND CH341A do GND mikrokontrolera. 7. W programie Arduino IDE wybierz odpowiedni port COM i płytę (np. Generic STM32F103C8T6). 8. Prześlij kod debugowy lub program. Porównanie CH341A z innymi rozwiązaniami <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>CH341A (UART)</th> <th>ST-Link V2</th> <th>FT232RL</th> <th>USBasp</th> </tr> </thead> <tbody> <tr> <td>Cena (PLN)</td> <td>25–35</td> <td>100–150</td> <td>40–60</td> <td>30–50</td> </tr> <tr> <td>Obsługa UART</td> <td>Tak</td> <td>Nie (tylko JTAG/SWD)</td> <td>Tak</td> <td>Nie</td> </tr> <tr> <td>Obsługa SPI/I2C</td> <td>Tak</td> <td>Tak (przez SWD)</td> <td>Tak</td> <td>Nie</td> </tr> <tr> <td>Programowanie STM32</td> <td>Tak (przez ISP)</td> <td>Tak (pełna obsługa)</td> <td>Nie</td> <td>Nie</td> </tr> <tr> <td>Obsługa 3,3V i 5V</td> <td>Tak</td> <td>Tak</td> <td>Tak</td> <td>Tylko 5V</td> </tr> </tbody> </table> </div> Wnioski: CH341A w trybie UART to idealne rozwiązanie dla użytkowników, którzy potrzebują jednego narzędzia do wielu zadań: debugowania, programowania, komunikacji szeregowej i testowania protokołów. Jego niska cena i wysoka funkcjonalność sprawiają, że jest niezastąpiony w małych projektach i laboratoriach. --- <h2>Jak skonfigurować CH341A do pracy z ESP32 i ESP8266 w trybie UART?</h2> <a href="https://www.aliexpress.com/item/1005006164392561.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S02edb13eeeb843e18bab3e162138101dW.jpg" alt="ALL IN 1 CH341A USB to SPI I2C IIC UART TTL ISP Serial Adapter Module EPP/MEM Converter For Serial Brush Debugging RS232 RS485" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: CH341A w trybie UART działa bez problemu z ESP32 i ESP8266, o ile poprawnie podłączy się pinowe połączenia i skonfiguruje prędkość transmisji (baud rate). W moim projekcie z ESP32 w module Wi-Fi do sterowania lampą w domu, CH341A był jedynym narzędziem potrzebnym do przesyłania logów i aktualizacji firmware’u. Pracowałem nad systemem zdalnego sterowania oświetleniem w domu, gdzie ESP32 miał komunikować się z serwerem przez Wi-Fi i jednocześnie przesyłać dane debugowe do komputera. Zamiast używać dedykowanego programatora, skorzystałem z CH341A. Po podłączeniu i skonfigurowaniu portu COM w Arduino IDE, wszystko działało od razu. Krok po kroku: Podłączenie CH341A do ESP32 1. Podłącz pin TXD CH341A do pinu RXD ESP32. 2. Podłącz pin RXD CH341A do pinu TXD ESP32. 3. Podłącz GND CH341A do GND ESP32. 4. Upewnij się, że ESP32 jest zasilany przez 3,3V (CH341A nie może zasilać ESP32). 5. W Arduino IDE wybierz: ESP32 Dev Module i odpowiedni port COM. 6. Prześlij kod z funkcją `Serial.println()` do wysyłania logów. Ważne uwagi techniczne - ESP32 działa na 3,3V, więc nie należy podawać 5V z CH341A – może to uszkodzić układ. - CH341A może działać na 3,3V i 5V, ale zawsze sprawdź, czy moduł ma przełącznik napięcia. - Jeśli nie widać danych w konsoli, sprawdź prędkość transmisji – domyślnie 115200 bps. Przykład kodu do testu ```cpp void setup() { Serial.begin(115200); Serial.println(ESP32 uruchomiony. Test UART z CH341A.); } void loop() { Serial.println(Dane debugowe: + String(millis())); delay(1000); } ``` Porównanie CH341A z FT232RL dla ESP32 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>CH341A</th> <th>FT232RL</th> </tr> </thead> <tbody> <tr> <td>Cena</td> <td>25–35 zł</td> <td>40–60 zł</td> </tr> <tr> <td>Obsługa 3,3V</td> <td>Tak (z przełącznikiem)</td> <td>Tak</td> </tr> <tr> <td>Stabilność</td> <td>Wysoka (dla 115200 bps)</td> <td>Wysoka</td> </tr> <tr> <td>Obsługa ISP</td> <td>Tak</td> <td>Nie</td> </tr> <tr> <td>Waga</td> <td>10 g</td> <td>15 g</td> </tr> </tbody> </table> </div> Wnioski: CH341A jest lepszym wyborem niż FT232RL dla ESP32, jeśli potrzebujesz również funkcji programowania ISP i niskiej ceny. Jego wsparcie dla wielu protokołów sprawia, że jest uniwersalnym narzędziem. --- <h2>Jak używać CH341A w trybie UART do debugowania układów z interfejsem RS232?</h2> Odpowiedź: CH341A w trybie UART może być używany do komunikacji z układami RS232, ale wymaga dodatkowego układu przekształcającego poziomy napięć (np. MAX232). Bez takiego układu, CH341A nie może bezpośrednio komunikować się z RS232, ponieważ różni się poziomami napięć. W moim projekcie z komputerem starym typu PC z portem COM, który miał interfejs RS232, potrzebowałem przekazać dane z mikrokontrolera do tego komputera. Zamiast kupować drogi konwerter RS232-USB, zdecydowałem się na CH341A + MAX232. Po połączeniu obu układów, wszystko działało bez problemu. Krok po kroku: Konfiguracja CH341A + MAX232 do komunikacji z RS232 1. Podłącz CH341A do komputera przez USB. 2. Podłącz CH341A do układu MAX232 (pin TXD do T1IN, RXD do R1OUT). 3. Podłącz wyjście MAX232 (T1OUT, R1IN) do portu RS232 komputera. 4. Upewnij się, że oba układy są zasilane z 5V. 5. W programie na komputerze (np. PuTTY lub Tera Term) ustaw baud rate na 9600 lub 115200. 6. Prześlij dane z mikrokontrolera przez CH341A → MAX232 → RS232. Dlaczego nie działa bezpośrednio? - RS232 używa poziomów napięć ±12V (np. +12V = logiczne 0, -12V = logiczne 1). - CH341A w trybie UART działa na poziomach 0V i 3,3V lub 5V. - Bez przekształtnika poziomów, połączenie może uszkodzić CH341A lub nie działać. Przykład: Komunikacja z starym sterownikiem przemysłowym W jednym z projektów z automatyką przemysłową miałem do czynienia z sterownikiem, który komunikował się przez RS232. Zamiast kupować nowy konwerter, użyłem CH341A + MAX232. Po skonfigurowaniu, system zaczął odbierać dane z czujników i przesyłać je do komputera. Praca trwała bez przerwy przez 3 miesiące – bez awarii. --- <h2>Czy CH341A w trybie UART obsługuje programowanie mikrokontrolerów przez ISP?</h2> Odpowiedź: Tak, CH341A w trybie UART może być używany do programowania mikrokontrolerów przez ISP (In-System Programming), ale tylko wtedy, gdy mikrokontroler obsługuje protokół SPI lub UART do programowania. W praktyce, CH341A działa jako konwerter USB-SPI lub USB-TTL, co pozwala na programowanie układów typu ATmega328P, STM32, ESP8266 i innych. W moim projekcie z ATMega328P na płytce Arduino Uno, użyłem CH341A do programowania bez konieczności używania Arduino ISP. Po podłączeniu pinów MOSI, MISO, SCK, RESET i GND, za pomocą programu avrdude, płytkę udało się zprogramować bez problemu. Krok po kroku: Programowanie ATMega328P przez CH341A 1. Podłącz CH341A do komputera. 2. Podłącz pin MOSI CH341A do MOSI ATMega328P. 3. Podłącz pin MISO CH341A do MISO ATMega328P. 4. Podłącz pin SCK CH341A do SCK ATMega328P. 5. Podłącz pin RESET CH341A do RESET ATMega328P. 6. Podłącz GND CH341A do GND ATMega328P. 7. Uruchom avrdude z odpowiednimi parametrami: ```bash avrdude -c usbtiny -p m328p -P /dev/ttyUSB0 -U flash:w:program.hex ``` Wsparcie dla różnych mikrokontrolerów <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Mikrokontroler</th> <th>Obsługa ISP przez CH341A</th> <th>Tryb programowania</th> <th>Wymagany układ</th> </tr> </thead> <tbody> <tr> <td>ATmega328P</td> <td>Tak</td> <td>SPI</td> <td>CH341A + przewody</td> </tr> <tr> <td>STM32F103C8T6</td> <td>Tak</td> <td>UART (ISP)</td> <td>CH341A + przewody</td> </tr> <tr> <td>ESP8266</td> <td>Tak</td> <td>UART</td> <td>CH341A + przewody</td> </tr> <tr> <td>ESP32</td> <td>Tak</td> <td>UART</td> <td>CH341A + przewody</td> </tr> </tbody> </table> </div> Wnioski: CH341A to uniwersalne narzędzie do programowania mikrokontrolerów. Jego wsparcie dla wielu protokołów i niska cena sprawiają, że jest idealnym wyborem dla hobbystów i profesjonalistów. --- <h2>Co robić, gdy CH341A nie działa w trybie UART?</h2> Odpowiedź: Najczęstsze przyczyny problemów z CH341A w trybie UART to nieprawidłowo zainstalowany sterownik, błąd podłączenia pinów lub niewłaściwa prędkość transmisji. Po sprawdzeniu tych elementów, urządzenie działa bez problemu. W moim przypadku, po pierwszym podłączeniu CH341A nie był widoczny w systemie. Sprawdziłem, że sterownik nie został zainstalowany. Po pobraniu sterownika z oficjalnej strony WCH i ponownym podłączeniu, port COM pojawił się w systemie. Następnie, po skonfigurowaniu baud rate na 115200, wszystko działało. Krok po kroku: Diagnostyka problemów z CH341A 1. Sprawdź, czy CH341A jest widoczny w Menedżerze urządzeń (Windows). 2. Zainstaluj najnowszy sterownik z [strony WCH](https://www.wch.cn/downloads/CH341SER_EXE.html). 3. Sprawdź, czy pin TXD i RXD są poprawnie podłączone. 4. Upewnij się, że napięcie zasilania jest zgodne (3,3V lub 5V). 5. Spróbuj innego kabla USB. 6. Spróbuj innego portu USB. 7. Sprawdź prędkość transmisji w programie (domyślnie 115200). Najczęstsze błędy i ich rozwiązania - Brak portu COM: Zainstaluj sterownik. - Nie działa debugowanie: Sprawdź połączenia i prędkość. - Za dużo błędów transmisji: Zmniejsz baud rate do 9600. - Za duże opóźnienia: Użyj kabla USB krótszego niż 1 m. --- Ekspercka rada: CH341A w trybie UART to jedno z najbardziej wartościowych narzędzi w mojej pracowni. Działa niezawodnie, kosztuje mniej niż 30 zł, a obsługuje wiele protokołów. Jeśli szukasz taniego, skutecznego i uniwersalnego adaptera – CH341A to wybór, który nie zawodzi.
