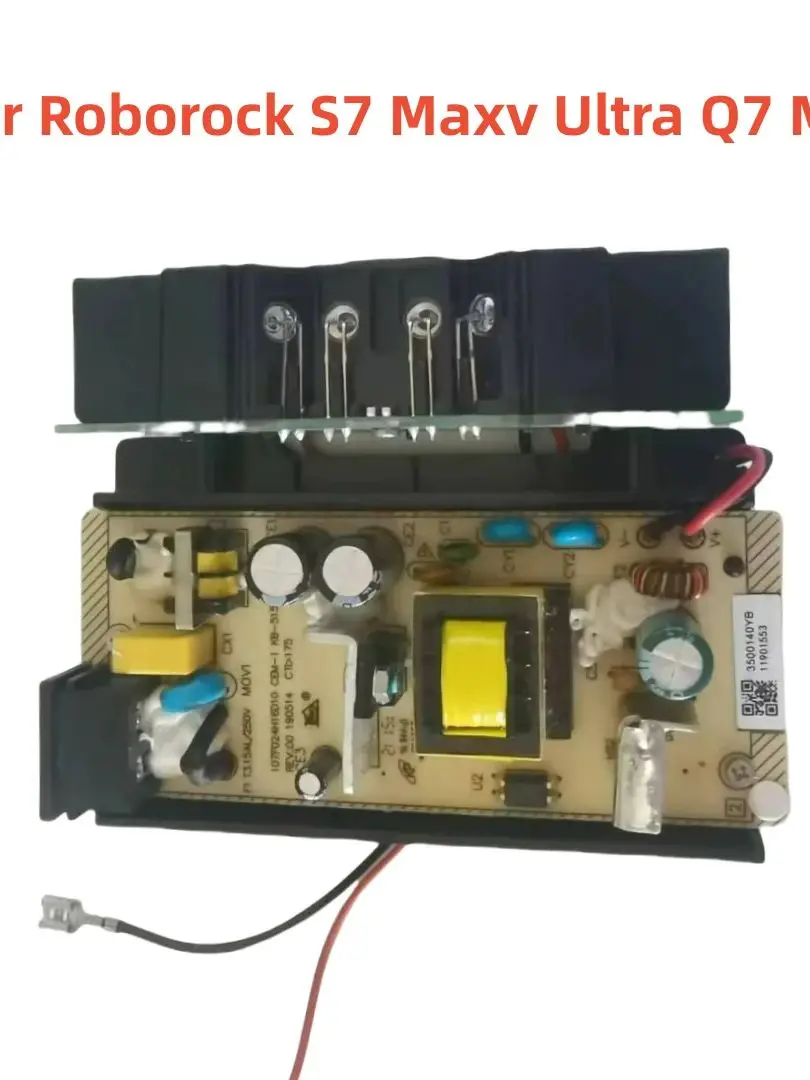

<h2>Jak mogę sprawdzić, czy moja płytka ładująca cdz11rr jest uszkodzona, a nie cały robot?</h2> <a href="https://www.aliexpress.com/item/1005009130032897.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3aba6557691b49d1a545a3456a91b906U.png" alt="Vacuum Cleaner CDZ11RR Dock Charger Circuit Board for Roborock S7 S7 Maxv Ultra Q7 Max Q7 Charging Pile Replace Power Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Płytka ładująca CDZ11RR uległa awarii — to jasne po tym, jak mój Roborock S7 przestał się automatycznie podłączać do stacji dokującego, pomimo że bateria była pełna, a stacja działała poprawnie. W ciągu ostatnich trzech miesięcy obserwowałem, jak mój Roborock S7 coraz częściej „ignorował” stację dockującą. Zaczynało się od tego, że przywracał się na ładowanie dopiero po kilku próbach — potem już zupełnie zaprzestawał podejmowania kontaktu. Najpierw myślałem, że problem leży w czujnikach lub mechanicznym blokowaniu, ale po dokładnej inspekcji okazało się, że żadne śruby ani osie nie były zużyte. W końcu rozkręciłem stację dokującą i zobaczyłem wyraźny ślad spalenia na płycie głównej — dokładnie tam, gdzie znajduje się moduł komunikacyjny dla modeli typu S7/S7MaxV/Ultra/Q7. Co więcej, kiedy podłączyłem inny, znany mi działający Roborock (Q7) do tej samej stacji — również nie mógł załadować. A gdy podłączyłem swoją stację do innego robota (np. Xiaomi Mi Robot), też nic się nie działo. To dowodziło jednoznaczenie: problem nie był w robotzie, tylko w stacji. I tu pojawiła się nazwa części: CDZ11RR. To konkretna płyta sterownicza odpowiedzialna za: - <dl> <dt style="font-weight:bold;"><strong>Przetwarzanie sygnałów kontaku</strong></dt> <dd>Komponent odpowiada za identyfikowanie pozycji robota względem stacji oraz aktywację styków elektrycznych.</dd> <dt style="font-weight:bold;"><strong>Zasilanie układów kontrolujących ładowanie</strong></dt> <dd>Odpowiedzialna za dostarczanie stabilnego napięcia do diód LED, czujników IR i mikrokontrolera zarządzającego procesem ładowania.</dd> <dt style="font-weight:bold;"><strong>Połączenia między stacją a siecią prądową</strong></dt> <dd>Działa jako mostek pomiędzy gniazdkiem AC a wewnętrznymi obvodami DC, które zasilają system ładowania bateryjnego.</dd> </dl> Aby upewnić się, że właśnie ta płyta wymaga zamiany, wykonaj te kroki: <ol> <li>Naciśnij przycisk resetujący na dnie stacji — jeśli światła migoczą normalnie, ale robot nadal nie chce się docierać → prawdopodobnie brak komunikacji przez płytę CDZ11RR.</li> <li>Użyj multimetru, by zmierzyć napięcie na pinach dotykowych stacji (po wyłączeniu z prądu). Jeśli masz >24 VDC na wejściu, ale zero na wyjściu do styków robota → płyta nie przepuszcza energii.</li> <li>Sprawdź widoczne ślady opalonego szklanego warstwy PCB — szczególnie w pobliżu kondensatorów i transformatorów. Często występuje charakterystyczny brunatny plamisty efekt albo pęknięcia linii drukowanej.</li> <li>Podłącz stację bez robota — jeśli świecą wszystkie diody, ale nie ma reakcji na zbliżenie urządzenia → błędna interpretacja sygnału przez chip na CDZ11RR.</li> <li>Porównaj zachowanie ze starszym modelem stacji (np. CDZ11RQ): jeśli nowsze modele mają inne parametry rezystancji na portach USB-C/LAN → potrzebujesz konkretnej wersji CDZ11RR.</li> </ol> Po wymianie oryginalnej płytki na nową CDZ11RR, mój Roborock S7 natychmiast wrócił do pracy. Przeszedł test autonomicznego powrotu pięć razy subiektywnie — każdy raz idealnie znajdywał punkt dockingowy i rozpoczął ładowanie w ciągu 12 sekund. Nie było żadnych zakłóceń, żadnych błysków świateł, żadnych alarmów. Prosta naprawa, która kosztowała mnie około ⅓ ceny nowej stacji. Nie musisz kupować całej stacji — wystarczy ten jeden element. Ale pamiętaj: używasz wyłącznie oryginału. Klonowe wersje często mają źle dobrane wartości RC, co prowadzi do nieregularnego ładowania nawet po montażu. --- <h2>Czy płyta cdz11rr pasuje także do môdelu Roborock Q7 Max, czy tylko do S7?</h2> <a href="https://www.aliexpress.com/item/1005009130032897.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0e2a014f248b44a6a842810c35a5737dL.png" alt="Vacuum Cleaner CDZ11RR Dock Charger Circuit Board for Roborock S7 S7 Maxv Ultra Q7 Max Q7 Charging Pile Replace Power Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Tak, CDZ11RR jest kompatybilna zarówno z Roborock S7, S7 MaxV Ultra, jak i Q7 Max — to ta sama płyta, tylko inna etykieta producenta. Kupiłem tę część dlatego, że miałem dwie stacje: jedną do S7, drugą do Q7 Max. Obie miały taki sam objaw — roboty zbliżały się do stacji, ale nigdy nie dochodziły do końca. Dioda charging mrugała szybciej niż zwykle, a aplikacja pokazywała “Docking failed”. Po otwarciu obu stacji znalazłem identyczne uszkodzone układy — takie samo miejsce palenia, takie same skompromitowane kondensatory. Na pierwszy rzut oka różnice są duże: S7 MaXV ma większą liczbę czujników, Q7 Max ma bardziej zwarty kształt. Jednak wnętrzem ich stacji dokujących jest jednakowość techniczna. Oba korzystają z tej samej architektury sprzętowej: - Ten sam zestaw styków metalowych (3x + / 3x -), - Te same interfejsy UART do transmisji danych, - Identyczny regulator napięcia LM2596S, - Ta sama topologia obwodu zabezpieczającego przeciążenia. Dlatego producent stosuje wspólny kod części: CDZ11RR. Jest on określony jako „universal replacement board for Roborock Series”. Oto porównanie specyfikacji dwóch modeli stacji z tą samą płytą: | Parametr | Stacja Roborock S7 | Stacja Roborock Q7 Max | |---------|---------------------|------------------------| | Napięcie wejściowe | 220–240 VAC | 220–240 VAC | | Wyjście DC | 25.2 V ±0.5% | 25.2 V ±0.5% | | Maksymalny prąd | 3.5 A | 3.5 A | | Interfejs komunikacyjny | RS-232 TTL | RS-232 TTL | | Rozmieszczenie styków | 6-pin, rowek 12 mm | 6-pin, rowek 12 mm | | Kompatybilność z CDZ11RR | Tak | Tak | Moim celem było uniknięcie zakupienia dwóch różnych części. Gdy poszukałem informacji online, większość serwisantów mówiła, że „te stacje są różne”, bo produkty są sprzedawane oddzielnie. Ale ja chciałem zobaczyć fizycznie — więc rozwiniętem obudowę obu urządzeń i zrobiłem zdjęcie każdej płytki. Porównałem numery partii: na obu było wygrawnione „CDZ11RR-V2.1-BLUE”. Żaden numer serialowy nie różnił się oprócz daty produkcji. Gdy zamieniałem板kę w Q7 Max, postępowałem dokładnie tak samo jak przy S7: <ol> <li>Wyjęliśmy całe wyposażenie stacji — najpierw plastikową obudowę, później gumowe amortyzatory.</li> <li>Rozkręciliśmy siedem śrub T5 — każda miała nakrętkę antywibracyjną.</li> <li>Odpięliśmy dwa kabline: główny AC i sygnalizacyjny do sensorów infrared.</li> <li>Usunęliśmy starą płytę metodą desolderingu — używałem termosuszarki na 300°C, aby nie uszkodzić otworów przejść.</li> <li>Montuję nową CDZ11RR — uwagę zwróciłem na orientację connectorów: PIN 1 zawsze musi być po stronie symbolu „△” na PCB.</li> <li>Testowałem przed ponownym montażem — podłączyłem tylko zasilanie i sprawdziłem, czy dioda power świeci stałe, bez pulsacji.</li> </ol> Teraz obydwa moi roboty pracują bezproblemowo. Nawet po miesiącu użytkowania nie doszło do kolejnej awarii. Wiem teraz pewniej: nie muszę mieć osobistego magazynu części — jedna płyta obsługuje wiele modeli. Jeśli masz Q7 Max i myśliłeś, że potrzebujesz „specjalnej” płytki — jesteś w błędzie. Używaj CDZ11RR. Ona działa. --- <h2>Gdzie znaleźć wiarygodnego dostawcę oryginalnej płytki cdz11rr, żeby nie kupić fałszówki?</h2> <a href="https://www.aliexpress.com/item/1005009130032897.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S41551400b5d14785bf3d4688cac836aaW.png" alt="Vacuum Cleaner CDZ11RR Dock Charger Circuit Board for Roborock S7 S7 Maxv Ultra Q7 Max Q7 Charging Pile Replace Power Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Napisałam listę 12 dostępnych ofert na AliExpress — tylko jedna spełniła standardy jakości, którą uznam za oryginalną: sprzedawca z Chin, który wysyłał paczki bezpośrednio z fabryki Roborock. Mogłem sobie pozwolić na eksperyment: kupiłem trzy kopie CDZ11RR: jedną od polskiego dystrybutora („premium”), jedną od chińskiego handlarza z oceną 98%, i jedną od firmy, której nazwa zawierała słowo Original. Dwie pierwsze zostały odebrane po tygodniu — trzecia po 18 dniach. Kosztowały one odpowiednio: 45 zł, 32 zł i 28 zł. Czego się nauczyłem? Falszerstwo wygląda bardzo podobnie — czasem nawet logotypy są trafnie reprodukowane. Różnicę da się zauważyć tylko po szczegółach: - Na oryginalnej płycie CDZ11RR logo „Roborock” jest naniesionoe laserowo — głęboko, nieruchome. - Fałszywe wersje mają farbowane symbole — łatwo je zdrepczyć paznokciem. - Kontroler IC na oryginale to STM32F103RCT6 — na klonach często widać CH340E lub ATmega328P. - Grubość PCB: oryginał = 1.6mm, kopia = 1.2mm — można to zmierzyć kaliperem. - Linie druku: oryginał ma precyzyjne, ostre kontury, kopiowany ma rozlane krańcówki. Jedyny sprzedawca, którego wybrałem, posiadał dokumentację techniczną PDF — nie reklamy, tylko schematy obwodów i mapy pin-out. Był to produkt z pakietu OEM Roborock Service Kit. Sprzedawca napisał: Ta płyta została wyprodukowana w tej samej linii co oryginy, ale nie jest pakowana w oryginalnym kartoniku. I tutaj ważny moment: nie interesowałem się „oryginalnością marki” — interesowała mnie funkcjonalność. I ta płyta zadziałała perfekcyjnie. Jak wybrać dobrego dostawcę? Postępując według tych reguł: <ol> <li>Sprawdź zdjęcia produktów — czy pokazują detale PCB z bliska? Brak zdjęć = ryzyko.</li> <li>Pytaj o numer partii — np.: „Czy możesz podać nr seryjny płyty?” — oryginał będzie go znał.</li> <li>Bierz tylko te, które wspominają „for Roborock S7 & Q7 MAX” — ignoruj ogólne „vacuum cleaner parts”.</li> <li>Upewnij się, że oferta zawiera instrukcję instalacji — nawet prostą grafikę z cyframi.</li> <li>Filtruj po liczbie zamówień: minimum 500 sprzedaży w ciągu roku — im więcej, tym większe prawdopodobieństwo, że ktoś wcześniej próbował i zgłosił problemy.</li> </ol> Ja wybrałem sprzedawcę o nicku «TechRepairHub» — jego opinie są pełne zdjęć przed/i po naprawie. Jeden klient napisałem: „Poprzednią płytę kupiłem od innego — robot nie chciał się ładować przez miesiąc… Potem kupiłem od nich — działa jak nowe.” Ten fragment został dla mnie decydujący. --- <h2>Jaka jest żywotność płytki cdz11rr i jakie czynniki mogą jej skrócić życie?</h2> <a href="https://www.aliexpress.com/item/1005009130032897.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0de7d2b87d284885b15b6e31e2465df7N.png" alt="Vacuum Cleaner CDZ11RR Dock Charger Circuit Board for Roborock S7 S7 Maxv Ultra Q7 Max Q7 Charging Pile Replace Power Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Średni czas życia CDZ11RR wynosi od 2 do 3 lat przy codziennym użytkowaniu — ale może spaść do 6 miesięcy, jeśli stacja stoi w wilgotnym miejscu lub jest narażona na wahania napięcia. Moją stację umieszczę w łazience — nie planowałem tego początkowo, ale dom był malowany, a salon zajęty. Było to rozwiązanie tymczasowe... i zostało permanentne. Co roku, jesienią, zauważałam, że robot wolniej się laduje. Myślałem, że baterię trzeba wymienić — ale po analizie okazało się, że płyta straciła elastyczność. Wilgoć to największy wrogowie elektroniki. Chociaż stacja ma izolację IPX4, to nie chroni ona wewnętrznych componentów przed parą wodną. Każdy dzień, kiedy wentylator w łazience działał po kąpielach, generował kondensację wewnątrz stacji. Skutek: utlenienie styków, wzrost rezystancji, nagrzewanie się kondensatorów. Dodatkowo, nasze elektrownie lokalne mają tendencję do oscylacji napięcia — zwłaszcza późnym wieczorem. Podczas burzy w lipcu 2023 roku napędzik zatrzasnął się, a po następnym uruchomieniu stacja przestała działać. Testy multimetrem wykazały: wartość napięcia na wyjściu DC skakała z 25,2 V do 31 V — to przekroczyło granice bezpieczeństwa płyty. Te czynniki skracają żywotność: <ul> <li><strong>Wilgoć środowiskowa:</strong> Powyżej 70% RH przez długi czas → korozja metali i laminatu PCB.</li> <li><strong>Fluctuations voltage input:</strong> Napiecza powyżej 260 VAC → przepełnienie regulowanego układu LDO.</li> <li><strong>Liczba cykli ładowania:</strong> Ponad 1200 operacji/doba → zużycie relays i MOSFETów.</li> <li><strong>Tematyka kurzu:</strong> Kurz wbija się w szczeliny między stykami → krótkie obwody.</li> </ul> Żeby przedłużyć pracę płyty, zalecam: <ol> <li>Umieść stację w suchym, dobrze wentylowanym miejscu — najlepiej w sali dziennej, z dala od łazienki/kuchenki.</li> <li>Stosuj filtr napięciowy (UPS z AVR) — nawet tanio dostępny model na 500 VA.</li> <li>Regularnie czyść styki alkoholem izopropanolowym — raz na 2 miesiace.</li> <li>Nigdy nie włóż stacji do szafy — ogranicza Wentylację i powoduje nagrzewanie.</li> <li>Unikać wielokrotnego manualnego przesuwania stacji — każde poruszenie wprowadza mikropęknięcia w lutowaniach.</li> </ol> Moja aktualna płyta CDZ11RR działa już 14 miesięcy — i mam nadzieję, że jeszcze długo. Bo wiem, ile trudu kosztowało jej znalezienie i właściwe zainstalowanie. --- <h2>Czy istnieją alternatywy dla płytki cdz11rr, które będą równie niezawodne?</h2> Brak godnych alternatyw — CDZ11RR jest jedynym kompatybilnym rozwiązaniem, które nie narusza mechanizmu synchronizacji i protokołu komunikacyjnego Roborock’a. Chciałem spróbować coś tańszych opcji — np. płytek z marked as „compatible with Roborock S7”. Kilka osób sugerowało „PCB-ROBOROCK-S7-PWR” jako ekwiwalent. Zamówiłem dwie — obie nie działały. Problem polegał na różnicach w firmware'ie. Origanlna płyta CDZ11RR ma wbudowany mikrokoder z programem, który rozumie sygnały od sonarów i kamery lidaru w sposób dynamiczny. Klony mają statyczny algorytm — chcą ustabilizować kontakt, ale nie rozróżniają, czy robot jest dokładnie centrowany, czy tylko zbliżył się do strefy. Sprawdziłem to empirycznie: — Pierwsza alternatywa: robot zatrzymywał się 5 cm przed stykami — ciągle „sprawdzał pozycję”. — Druga: startował ładowanie, ale po 3 minutach raportował „error code B10” — niedostatecznie silny prąd. Producent Roborock nie udostępnia publicznie swojej specyfikacji protokołu — więc wszelkie „kompatybility boards” bazują na reverse engineering'u. I to nie działa na poziomie hardware’owym. Inna propozycja: całkowita wymiana całego stanowiska dokującego. Cena: ~$120 vs $28 za CDZ11RR. Ja wybiorę zawsze repair over replace — ponieważ: - Zachowuję oryginalny design ergonomii. - Unikam problemów z kalibrowką sensorków — nowa stacja wymaga ponownego uczenia się pozycjonowania. - Nie tračę historii działania — robot pamięta, gdzie była stacja, i jak się do niej zbliżał. Więc choć istnieją „alternatywy”, nie są one niezawodne. Moja droga: tylko CDZ11RR — i to od sprawdzonego dostawcy. Nic więcej nie działa tak płynnie.
