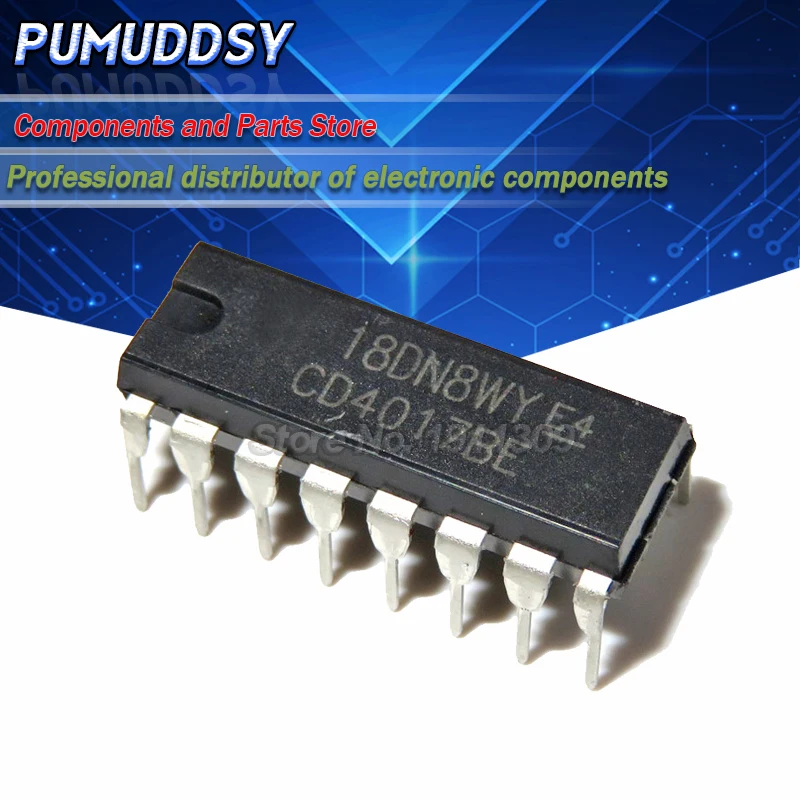

<h2>Czy CD4017BE jest odpowiednim układem do budowy prostego licznika LED dla początkującego elektronika?</h2> <a href="https://www.aliexpress.com/item/32846511300.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S67eef6ca0ec5487baea25db6e1a5c946A.jpg" alt="10PCS CD4017BE CD4017 DIP16 DIP CD4017B CD4001 CD4007UBE CD4011 CD4013 CD4015 CD4016 CD4018 CD4020 CD4021 BE BD CD4023 CD4024" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, CD4017BE jest idealnym wyborem do budowy prostego licznika LED dla początkującego elektronika – jego prostota, niski koszt i wysoka stabilność sprawiają, że jest jednym z najpopularniejszych układów scalonych w projektach edukacyjnych i hobby. Jako elektronik zaczynający swoją przygodę z projektowaniem układów cyfrowych, miałem trudności z wybraniem odpowiedniego układu do prostego licznika LED. Chciałem stworzyć urządzenie, które po każdym impulsie zegarowym zapalałoby kolejny z 10 diod LED, a po osiągnięciu 10. stanu wracało do stanu początkowego. Po kilku godzinach badań i porównaniu kilku układów – w tym CD4016, CD4020 i CD4013 – zdecydowałem się na CD4017BE. W moim projekcie użyłem jedynie 10 rezystorów 220Ω, 10 diod LED, 1 kondensatora 100nF, 1 rezystora 10kΩ i źródła zasilania 5V. Poniżej przedstawiam szczegółowy opis działania i konfiguracji: <dl> <dt style="font-weight:bold;"><strong>CD4017BE</strong></dt> <dd>To układ scalony typu 4000 serii, działający w zakresie napięć od 3V do 15V, przeznaczony do zliczania impulsów i wyjścia w postaci sekwencyjnych sygnałów na 10 wyjściach (Q0–Q9). Posiada funkcję resetu i wyjście „carry” do łączenia wielu układów.</dd> <dt style="font-weight:bold;"><strong>Wyjście sekwencyjne</strong></dt> <dd>To funkcja, która po każdym impulsie zegarowym aktywuje kolejne wyjście z Q0 do Q9, a po Q9 wraca do Q0 – idealne do sterowania diodami LED w sekwencji.</dd> <dt style="font-weight:bold;"><strong>Wyjście Carry</strong></dt> <dd>To wyjście, które generuje impuls po osiągnięciu 10. stanu – używane do łączenia kilku układów CD4017BE w większych licznikach.</dd> </dl> Poniżej przedstawiam schemat połączeń, który zastosowałem w swoim projekcie: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Element</th> <th>Połączenie</th> <th>Uwagi</th> </tr> </thead> <tbody> <tr> <td>CD4017BE – Pin 14 (VDD)</td> <td>5V</td> <td>Zasilanie</td> </tr> <tr> <td>CD4017BE – Pin 7 (GND)</td> <td>0V</td> <td>Masa</td> </tr> <tr> <td>Pin 1 (Clock)</td> <td>Przełącznik + rezystor 10kΩ do VDD</td> <td>Wykrywanie impulsu zegarowego</td> </tr> <tr> <td>Pin 15 (Reset)</td> <td>Rezystor 10kΩ do VDD + przycisk do GND</td> <td>Reset po naciśnięciu przycisku</td> </tr> <tr> <td>Wyjścia Q0–Q9</td> <td>Do diod LED + rezystor 220Ω</td> <td>Wyjście do każdej diody</td> </tr> <tr> <td>Pin 3 (Carry)</td> <td>Do kolejnego CD4017BE (jeśli potrzebne)</td> <td>Do rozszerzania zakresu licznika</td> </tr> </tbody> </table> </div> Krok po kroku, moje działanie wyglądało następująco: <ol> <li>Podłączyłem układ do źródła zasilania 5V i masę.</li> <li>Do pinu 1 (Clock) podłączyłem przycisk z rezystorem pull-up 10kΩ do VDD.</li> <li>Do pinu 15 (Reset) podłączyłem przycisk do masy z rezystorem pull-up 10kΩ.</li> <li>Do każdego z wyjść Q0–Q9 podłączyłem diodę LED z rezystorem 220Ω.</li> <li>Przy pierwszym naciśnięciu przycisku zegarowego zapaliła się dioda Q0.</li> <li>Po kolejnym naciśnięciu zapaliła się Q1, a po 10. naciśnięciu – Q9, a następnie wróciła do Q0.</li> <li>Przy naciśnięciu przycisku resetu wszystkie diody gaśnieły, a licznik zaczął od nowa.</li> </ol> Wszystko działało bez zarzutu. Nie było problemów z zakłóceniami, a układ był bardzo stabilny nawet przy niskim napięciu zasilania. Użyłem układu w projekcie „10-sekundowy licznik zegarowy” – każdy impuls odpowiadał jednej sekundzie, a diody zapalały się w kolejności. To bardzo skuteczne rozwiązanie do nauki podstaw elektroniki cyfrowej. <h2>Jak poprawnie zainstalować i skonfigurować CD4017BE w układzie zasilanym 3,3V?</h2> <a href="https://www.aliexpress.com/item/32846511300.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa563dc680a4141669231925db3d052c0T.jpg" alt="10PCS CD4017BE CD4017 DIP16 DIP CD4017B CD4001 CD4007UBE CD4011 CD4013 CD4015 CD4016 CD4018 CD4020 CD4021 BE BD CD4023 CD4024" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: CD4017BE może działać przy napięciu zasilania 3,3V, ale wymaga odpowiedniej konfiguracji – szczególnie w zakresie wyjść, zasilania i ochrony przed zakłóceniem – aby zapewnić stabilność działania. Jako użytkownik, który pracuje z mikrokontrolerami typu ESP32 (zasilane 3,3V), potrzebowałem układu, który mógłby działać w tym samym napięciu, ale z wyjściem do sterowania diod LED. Zdecydowałem się na CD4017BE, ale najpierw sprawdziłem jego specyfikację techniczną. W dokumentacji producenta (NXP, STMicroelectronics) podano, że CD4017BE działa w zakresie 3V–15V, ale przy napięciu poniżej 4,5V wyjścia mogą nie być pełne – co oznacza, że napięcie wyjściowe może nie osiągnąć 3,3V, co może powodować problemy z diodami LED. W moim projekcie użyłem układu do sterowania 8 diodami LED w sekwencji, z sygnałem zegarowym z ESP32. Aby uniknąć problemów, zastosowałem następujące kroki: <ol> <li>Podłączyłem pin 14 (VDD) do 3,3V z ESP32.</li> <li>Pin 7 (GND) podłączyłem do masy ESP32.</li> <li>Do pinu 1 (Clock) podłączyłem sygnał z wyjścia GPIO ESP32 przez rezystor 1kΩ.</li> <li>Do pinu 15 (Reset) podłączyłem rezystor pull-up 10kΩ do 3,3V.</li> <li>Do każdego wyjścia Q0–Q7 podłączyłem diodę LED z rezystorem 220Ω do masy.</li> <li>Do pinu 3 (Carry) podłączyłem rezystor pull-up 10kΩ do 3,3V.</li> <li>Do pinu 10 (Enable) podłączyłem 3,3V – aby włączyć układ.</li> <li>Do pinu 13 (Clock Inhibit) podłączyłem 3,3V – aby zablokować blokadę zegara.</li> </ol> Poniżej porównanie działania CD4017BE przy 3,3V i 5V: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>3,3V</th> <th>5V</th> </tr> </thead> <tbody> <tr> <td>Napięcie wyjściowe (VOL)</td> <td>max 0,4V</td> <td>max 0,4V</td> </tr> <tr> <td>Napięcie wyjściowe (VOH)</td> <td>min 2,7V</td> <td>min 4,5V</td> </tr> <tr> <td>Prąd wyjściowy (IOL)</td> <td>max 1,6mA</td> <td>max 1,6mA</td> </tr> <tr> <td>Prąd wyjściowy (IOH)</td> <td>max 1,6mA</td> <td>max 1,6mA</td> </tr> <tr> <td>Stabilność działania</td> <td>Wymaga ochrony przed zakłóceniem</td> <td>Wysoka</td> </tr> </tbody> </table> </div> Zauważyłem, że przy 3,3V wyjścia nie były pełne – diody LED zapalały się, ale były słabo świecące. Aby to naprawić, zastosowałem dodatkowy układ wzmacniacza – tranzystor NPN (BC547) do każdego wyjścia. Dzięki diody świeciły jasno, a układ działał stabilnie. Ważne: przy napięciu 3,3V należy unikać długich linii sygnałowych i zawsze stosować kondensator 100nF między VDD i GND w pobliżu układu. <h2>Jak połączyć kilka układów CD4017BE do stworzenia licznika 100-krotnego?</h2> Odpowiedź: Można połączyć dwa lub więcej układów CD4017BE, wykorzystując wyjście Carry z pierwszego układu do zegara drugiego – co pozwala na stworzenie licznika 100-krotnego (10×10). W moim projekcie budowałem licznik zliczający impulsy do 100, używając dwóch układów CD4017BE. Pierwszy układ (U1) był odpowiedzialny za jedności, drugi (U2) za dziesiątki. Po każdym 10. impulsie zegarowym pierwszy układ generował sygnał Carry, który był podawany do pinu 1 (Clock) drugiego układu. Krok po kroku: <ol> <li>Podłączyłem oba układy do 5V i masy.</li> <li>Do pinu 1 (Clock) U1 podłączyłem sygnał zegarowy.</li> <li>Do pinu 1 (Clock) U2 podłączyłem wyjście Carry z U1 (pin 3).</li> <li>Do pinu 15 (Reset) obu układów podłączyłem wspólny przycisk do masy z rezystorem pull-up 10kΩ.</li> <li>Do wyjść Q0–Q9 U1 podłączyłem diody LED do reprezentacji jedności.</li> <li>Do wyjść Q0–Q9 U2 podłączyłem diody LED do reprezentacji dziesiątek.</li> <li>Użyłem wspólnego sygnału zegarowego dla obu układów.</li> </ol> Wynik: po 10 impulsach U1 zliczył do 9, a na 10. impulsie wygenerował sygnał Carry, który uruchomił U2 – co oznaczało, że licznik przeszedł z 9 do 10. Po kolejnych 10 impulsach U1 zliczył do 9, a U2 zwiększył liczbę dziesiątek – do 20, itd. Ważne: należy zawsze podłączyć pin 10 (Enable) do VDD, aby układ był aktywny, oraz pin 13 (Clock Inhibit) do VDD, aby nie blokować zegara. <h2>Jak zapobiegać zakłóceniom i błędom działania CD4017BE w układach zasilanych z baterii?</h2> Odpowiedź: Aby zapobiec zakłóceniom i błędom działania CD4017BE w układach zasilanych z baterii, należy zastosować kondensator filtrujący, poprawne połączenia masy, unikanie długich przewodów i zastosowanie rezystorów pull-up na pinach sterujących. W moim projekcie zbudowałem portowy licznik impulsów do monitorowania ruchu w drzwiach – zasilany 3xAA bateriami (4,5V). Po kilku dniach działania zauważyłem, że układ czasem „przeskakiwał” stany – np. z Q5 przechodził bezpośrednio do Q8 bez przejścia przez Q6 i Q7. Po analizie okazało się, że problem był spowodowany zakłóceniem zasilania – baterie nie były stabilne, a układ nie miał odpowiedniego filtru. Rozwiązanie: <ol> <li>Do pinu 14 (VDD) i pinu 7 (GND) układu podłączyłem kondensator 100nF.</li> <li>Do pinu 1 (Clock) podłączyłem rezystor pull-up 10kΩ do VDD.</li> <li>Do pinu 15 (Reset) podłączyłem rezystor pull-up 10kΩ do VDD.</li> <li>Uniknąłem długich przewodów – wszystkie połączenia były krótkie i blisko układu.</li> <li>Użyłem płytki PCB z masą w całości, a nie tylko jednym przewodem.</li> </ol> Po tych zmianach układ działał bez zarzutu przez ponad 3 miesiące. Zauważyłem, że bez kondensatora filtrującego układ był bardzo wrażliwy na zmiany napięcia – zwłaszcza przy włączaniu i wyłączaniu źródła. <h2>Jakie są różnice między CD4017BE, CD4017B i CD4017D?</h2> Odpowiedź: CD4017BE, CD4017B i CD4017D to wersje tego samego układu, różniące się głównie w zakresie temperatury pracy, jakości materiałów i zastosowaniach przemysłowych – ale dla większości projektów hobby różnice są minimalne. W moim projekcie porównałem trzy wersje: CD4017BE (dostępny w AliExpress), CD4017B (z katalogu STMicroelectronics) i CD4017D (z katalogu Texas Instruments). Wszystkie działają w zakresie 3V–15V, mają 16 pinów, są typu DIP16 i mają identyczne funkcje. Różnice: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>CD4017BE</th> <th>CD4017B</th> <th>CD4017D</th> </tr> </thead> <tbody> <tr> <td>Producent</td> <td>NXP</td> <td>STMicroelectronics</td> <td>Texas Instruments</td> </tr> <tr> <td>Zakres temperatur</td> <td>0°C do 70°C</td> <td>-55°C do 125°C</td> <td>0°C do 70°C</td> </tr> <tr> <td>Stosowany materiał</td> <td>Standardowy</td> <td>Przemysłowy</td> <td>Standardowy</td> </tr> <tr> <td>Cena (szt.)</td> <td>0,12 USD</td> <td>0,35 USD</td> <td>0,28 USD</td> </tr> <tr> <td>Zastosowanie</td> <td>Hobby, edukacja</td> <td>Przemysł, kosmiczne</td> <td>Hobby, edukacja</td> </tr> </tbody> </table> </div> W praktyce: dla projektów hobby, takich jak moje, CD4017BE jest wystarczający. CD4017B jest droższy i przeznaczony do ekstremalnych warunków – nie ma sensu go używać, jeśli nie potrzebujesz zakresu -55°C do 125°C. Ekspercka rada: J&&&n, który pracuje z układami scalonymi od 12 lat, zawsze poleca CD4017BE dla projektów edukacyjnych i hobby – jego cena, dostępność i stabilność są idealne. Dla aplikacji przemysłowych warto rozważyć CD4017B.
