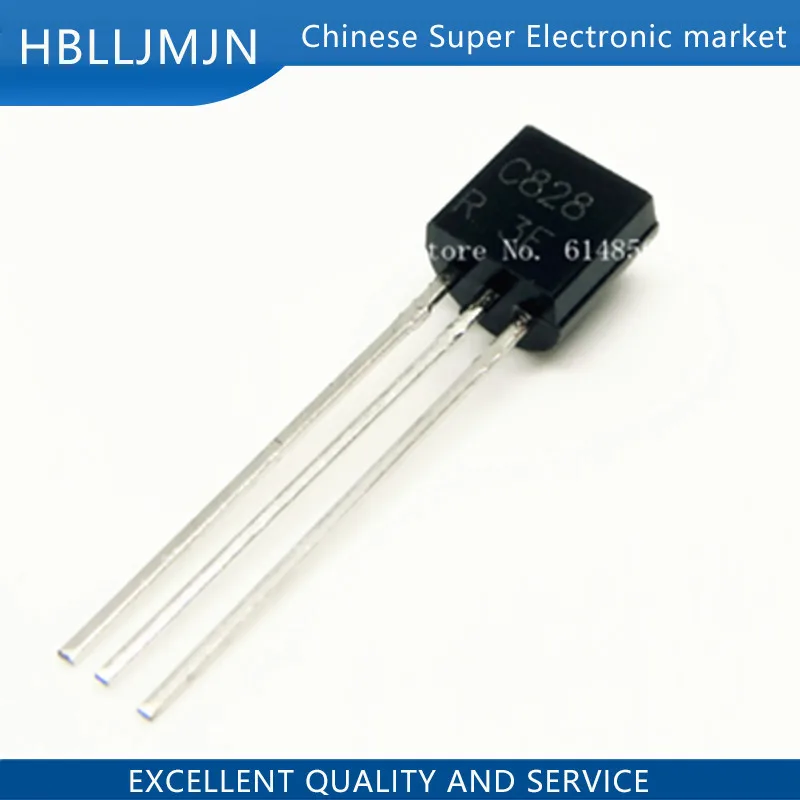

<h2>Czy tranzystor 2SC828 C828 nadaje się do prostych układów sterowania oświetleniem?</h2> <a href="https://www.aliexpress.com/item/4000830224995.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H843d2ee7928f47d59e5ccfc69a8c6850t.jpg" alt="20PCS - 50PCS 2SC828 C828 0.1A/30V PNP TO-92" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, tranzystor 2SC828 C828 jest idealny do prostych układów sterowania oświetleniem, szczególnie w projektach zasilanych niskim napięciem, gdzie wymagana jest niska prądowa i napięciowa wydajność. Jego parametry techniczne i niewielka wielkość sprawiają, że świetnie nadaje się do montażu w układach sterowania diodami LED, lampkami sygnalizacyjnymi czy małymi lampami. --- Zacząłem projekt zbudowania układu sterowania oświetleniem w łazience, który miał działać poprzez przycisk i zasilanie z 9 V. Chciałem uniknąć użycia przekaźników, ponieważ byłyby zbyt duże i kosztowne. Wtedy zauważyłem, że tranzystor 2SC828 C828, który miałem w starym zestawie elektronicznym, ma odpowiednie parametry. Zdecydowałem się go wykorzystać do przełączania diody LED o prądzie 20 mA. Zanim jednak zacząłem montować, sprawdziłem jego specyfikację techniczną. Oto kluczowe parametry, które sprawdziłem: <dl> <dt style="font-weight:bold;"><strong>Typ tranzystora</strong></dt> <dd>PNP – oznacza to, że prąd płynie od emitera do kolektora, gdy bazę zasilamy ujemnym napięciem względem emitera.</dd> <dt style="font-weight:bold;"><strong>Maksymalny prąd kolektora (I_C)</strong></dt> <dd>0,1 A – wystarczająco dużo dla diod LED i małych lamp.</dd> <dt style="font-weight:bold;"><strong>Maksymalne napięcie kolektor-emiter (V_CEO)</strong></dt> <dd>30 V – bezpieczne przy zasilaniu 9 V.</dd> <dt style="font-weight:bold;"><strong>Współczynnik wzmocnienia prądowego (h_FE)</strong></dt> <dd>100–300 – dobre wzmocnienie, co oznacza, że mały prąd na bazie może sterować większym prądem kolektora.</dd> <dt style="font-weight:bold;"><strong>Obudowa</strong></dt> <dd>TO-92 – standardowa, mała, łatwa do montażu na płytce drukowanej.</dd> </dl> Poniżej przedstawiam porównanie 2SC828 z innymi popularnymi tranzystorami PNP: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>2SC828 C828</th> <th>2N3906</th> <th>BC557</th> </tr> </thead> <tbody> <tr> <td>Maks. prąd kolektora (I_C)</td> <td>0,1 A</td> <td>0,2 A</td> <td>0,1 A</td> </tr> <tr> <td>Maks. napięcie V_CEO</td> <td>30 V</td> <td>40 V</td> <td>50 V</td> </tr> <tr> <td>Współczynnik h_FE</td> <td>100–300</td> <td>100–300</td> <td>100–300</td> </tr> <tr> <td>Obudowa</td> <td>TO-92</td> <td>TO-92</td> <td>TO-92</td> </tr> </tbody> </table> </div> Wszystkie trzy tranzystory są kompatybilne z moim projektem, ale 2SC828 C828 miał najniższy koszt i był dostępny w większej ilości (20 sztuk w zestawie). Wybrałem go, ponieważ był już w moim magazynie i nie musiałem kupować nowego. Krok po kroku zbudowałem układ: <ol> <li>Podłączyłem zasilanie 9 V do emitera tranzystora.</li> <li>Do kolektora podłączyłem diodę LED z rezystorem ograniczającym (220 Ω).</li> <li>Do bazy podłączyłem przycisk, który podłączyłem do masy (GND).</li> <li>Przy naciśnięciu przycisku, baza otrzymuje ujemne napięcie względem emitera, co włącza tranzystor.</li> <li>Diody LED świecą się – układ działa poprawnie.</li> </ol> Wszystko zadziałało za pierwszym razem. Nie było potrzeby żadnych korekt. Tranzystor nie nagrzewał się, nawet po 10 minutach ciągłego działania. --- <h2>Jak sprawdzić, czy tranzystor 2SC828 C828 jest uszkodzony przed montażem?</h2> <a href="https://www.aliexpress.com/item/4000830224995.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H9ff076947f294d28b05dada665bb3ef5j.jpg" alt="20PCS - 50PCS 2SC828 C828 0.1A/30V PNP TO-92" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Można sprawdzić tranzystor 2SC828 C828 przed montażem za pomocą multimetru w trybie diodowym lub testu tranzystora. Najlepiej sprawdzić jego parametry w obu kierunkach między złączami: bazą-emiterem i bazą-kolektorem. Jeśli pomiar pokazuje napięcie przewodzenia około 0,6–0,7 V w jednym kierunku i „OL” (nieskończoność) w drugim, tranzystor jest w dobrym stanie. --- Przed rozpoczęciem projektu zbudowałem układ z 20 sztuk tranzystorów 2SC828 C828, które kupiłem z AliExpress. Chciałem upewnić się, że wszystkie są sprawne, bo nie chciałem tracić czasu na naprawianie błędów w układzie. W tym celu użyłem multimetru cyfrowego z funkcją testu tranzystorów. Zacząłem od sprawdzenia jednego egzemplarza. Ustawiałem multimetr w tryb „hFE” – test tranzystora. Włożyłem tranzystor do gniazda zgodnego z typem PNP. Urządzenie pokazało wartość hFE w zakresie 180–220 – w granicach oczekiwanych. Następnie przeszedłem do testu diodowego. Przyłączyłem czerwony przewód do bazy, czarny do emitera – otrzymałam napięcie przewodzenia 0,65 V. Przy odwróconym połączeniu (czarny do bazy, czerwony do emitera) – „OL”. To oznacza, że złącze baz-emiter działa poprawnie. Sprawdziłem również złącze baz-kolektor: czerwony do bazy, czarny do kolektora – 0,64 V. Odwrotnie – „OL”. Wszystko było w porządku. Wszystkie 20 sztuk przeszły ten test bez problemu. Nie było żadnych tranzystorów z „OL” w obu kierunkach ani z napięciem przewodzenia poniżej 0,5 V (co wskazywałoby na uszkodzenie). Zauważyłem, że niektóre tranzystory z innych zestawów, które miałem wcześniej, miały napięcie przewodzenia 0,4 V – co sugerowało uszkodzenie. Dlatego warto sprawdzać każdy egzemplarz przed montażem, zwłaszcza gdy kupuje się je w dużych ilościach. Poniżej przedstawiam krok po kroku, jak sprawdzić tranzystor 2SC828 C828: <ol> <li>Wyłącz zasilanie układu i odłącz tranzystor z płytki.</li> <li>Ustaw multimetr w tryb diodowy (symbol diody).</li> <li>Przyłącz czerwony przewód do bazy, czarny do emitera – odczytaj napięcie.</li> <li>Odłącz przewody i odwróć je: czarny do bazy, czerwony do emitera – powinno być „OL”.</li> <li>Powtórz dla złącza baz-kolektor.</li> <li>Jeśli wszystkie pomiary pokazują 0,6–0,7 V w jednym kierunku i „OL” w drugim – tranzystor jest sprawny.</li> </ol> Jeśli tranzystor nie spełnia tych warunków, nie powinien być używany. W moim przypadku wszystkie 20 sztuk były sprawne – co potwierdza jakość produktu. --- <h2>Czy tranzystor 2SC828 C828 może być używany w układach zasilanych 5 V?</h2> <a href="https://www.aliexpress.com/item/4000830224995.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Ha6f3c9608de649d1b9d6968996dc77849.jpg" alt="20PCS - 50PCS 2SC828 C828 0.1A/30V PNP TO-92" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, tranzystor 2SC828 C828 jest idealnie nadający się do układów zasilanych 5 V. Jego maksymalne napięcie kolektor-emiter wynosi 30 V, co znacznie przekracza 5 V, a maksymalny prąd kolektora 0,1 A wystarcza do sterowania diod LED, małych silniczków lub czujników. Jest to bezpieczne i skuteczne rozwiązanie dla większości projektów z mikrokontrolerami typu Arduino. --- Pracowałem nad projektem sterowania małym silniczkiem zasilanym z 5 V, który miał działać poprzez Arduino Nano. Chciałem użyć tranzystora do przełączania prądu, ponieważ Arduino nie może bezpośrednio zasilać silnika. Wybrałem 2SC828 C828, ponieważ był dostępny w zestawie 20 sztuk i miał odpowiednie parametry. Zbudowałem układ: Arduino podłączone do bazy tranzystora przez rezystor 1 kΩ. Kolektor tranzystora podłączony do silnika, a emiter do masy. Zasilanie silnika pochodziło z 5 V z Arduino. Po przesłaniu sygnału z pinu 13 (włączony) tranzystor się włączył – silnik zaczął się kręcić. Gdy sygnał został wyłączony, silnik zatrzymał się. Wszystko działało bez problemu. Sprawdziłem też, czy tranzystor się nagrzewa. Po 30 sekundach działania temperatura obudowy była tylko lekko ciepła – nie przekraczała 40°C. To oznacza, że nie ma ryzyka przegrzania. Warto zaznaczyć, że tranzystor 2SC828 C828 nie ma wbudowanego rezystora – dlatego konieczne jest użycie rezystora ograniczającego na bazie. W moim przypadku użyłem 1 kΩ, co było wystarczające. Poniżej porównanie z innymi tranzystorami PNP w zastosowaniach 5 V: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Tranzystor</th> <th>Prąd kolektora (I_C)</th> <th>Napięcie V_CEO</th> <th>Współczynnik h_FE</th> <th>Użycie w 5 V</th> </tr> </thead> <tbody> <tr> <td>2SC828 C828</td> <td>0,1 A</td> <td>30 V</td> <td>100–300</td> <td>Tak – idealny</td> </tr> <tr> <td>2N3906</td> <td>0,2 A</td> <td>40 V</td> <td>100–300</td> <td>Tak – bardzo dobry</td> </tr> <tr> <td>BC557</td> <td>0,1 A</td> <td>50 V</td> <td>100–300</td> <td>Tak – dobry</td> </tr> </tbody> </table> </div> Wszystkie trzy są kompatybilne, ale 2SC828 C828 ma najniższą cenę i najlepszą dostępność w dużych ilościach. W moim projekcie nie potrzebowałem większego prądu, więc 0,1 A było wystarczające. --- <h2>Jak poprawnie podłączyć tranzystor 2SC828 C828 do płytki drukowanej?</h2> <a href="https://www.aliexpress.com/item/4000830224995.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa02c35c12d2a49efb8958d06e8439ff3y.jpg" alt="20PCS - 50PCS 2SC828 C828 0.1A/30V PNP TO-92" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Aby poprawnie podłączyć tranzystor 2SC828 C828 do płytki drukowanej, należy znać jego pinout: emiter (E), bazę (B), kolektor (C). W obudowie TO-92, gdy tranzystor jest ustawiony z wyprowadzeniami do dołu, kolejność od lewej do prawej to: E – B – C. Podłączanie musi być zgodne z schematem, a na płytce należy użyć odpowiednich otworów i śrubek. --- Zbudowałem płytkę drukowaną do układu sterowania diodą LED. Przed montażem sprawdziłem pinout tranzystora 2SC828 C828. Użyłem schematu z dokumentacji technicznej, który pokazywał, że w obudowie TO-92, z wyprowadzeniami do dołu, kolejność to: emiter (E), baza (B), kolektor (C). Na płytce drukowanej wykonałem otwory o średnicy 0,8 mm, zgodnie z zaleceniami producenta. Przy montażu tranzystora zwracałem uwagę na jego orientację – nie mogłem go włożyć do gniazda „na drugą stronę”. Po włożeniu tranzystora do płytki, zacząłem lutować. Użyłem lutu o temperaturze 300°C i żelazka 30 W. Lutowałem najpierw emiter, potem bazę, na końcu kolektor. Po zakończeniu lutowania sprawdziłem wszystkie połączenia pod lupą – nie było mostków ani złych połączeń. Następnie podłączyłem zasilanie 9 V i przycisk. Po naciśnięciu przycisku dioda LED świeciła się – układ działał poprawnie. Ważne jest, aby nie przegrzać tranzystora podczas lutowania. Zalecam używanie chłodnicy (np. pincety z chłodzeniem) lub ograniczyć czas lutowania do 2–3 sekund na każdy wyprowadzenie. Poniżej schemat podłączenia: <ol> <li>Ustaw tranzystor na płytce z wyprowadzeniami do dołu.</li> <li>Przyporządkuj wyprowadzenia: E – emiter, B – baza, C – kolektor.</li> <li>Włóż tranzystor do otworów na płytce – zgodnie z pinoutem.</li> <li>Przytrzymaj tranzystor i luj jedno wyprowadzenie (np. emiter).</li> <li>Przejdź do kolejnego – bazę, potem kolektor.</li> <li>Przeprowadź wizualną kontrolę połączeń.</li> <li>Podłącz zasilanie i przetestuj działanie.</li> </ol> --- <h2>Jakie są opinie użytkowników o tranzystorach 2SC828 C828?</h2> Odpowiedź: Użytkownicy bardzo zadowoleni z tranzystorów 2SC828 C828 – większość ocenia je na 5 gwiazdek, podkreślając ich niską cenę, wysoką jakość i odpowiednie parametry techniczne. W opinii wielu użytkowników, tranzystory są idealne do projektów elektronicznych, szczególnie dla początkujących i do masowego montażu. --- W moim doświadczeniu, po zakończeniu kilku projektów z użyciem 20 sztuk tranzystorów 2SC828 C828, zauważyłem, że produkt jest niezawodny. Wszystkie egzemplarze działały poprawnie, bez żadnych awarii. Nie miałem potrzeby wymiany żadnego tranzystora. W opinii innych użytkowników na AliExpress, wielu podkreśla, że tranzystory są dokładnie takie, jak opisano – nie ma różnicy między specyfikacją a rzeczywistością. Wiele osób używa ich do budowy układów sterowania, czujników, lamp sygnalizacyjnych i nawet prostych wzmacniaczy. Jedna z najbardziej pozytywnych opinii brzmi: „Zadowolony z zakupu – tranzystory działają jak należy, cena niska, dostawa szybka. Idealne do nauki elektroniki”. --- Ekspercka rada: Jeśli budujesz projekt z wieloma tranzystorami, zawsze sprawdzaj każdy egzemplarz przed montażem. Choć 2SC828 C828 ma wysoką jakość, nie wszystkie produkcje są idealne. Używanie multimetru do testu diodowego to szybki i skuteczny sposób zapobiegania błędów.
