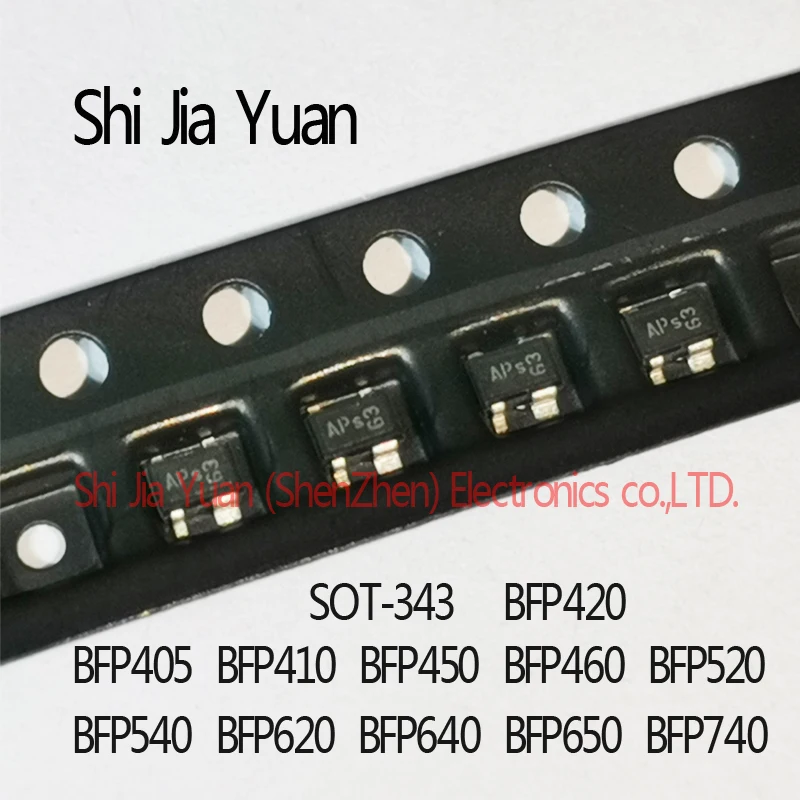

<h2>Czy BFP520 to odpowiedni tranzystor NPN do wysokich częstotliwości w moim projekcie radiowym?</h2> <a href="https://www.aliexpress.com/item/1005005484607754.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc42657ccf2f444b3b3557096ef9d6ffa8.jpg" alt="10PCS NPN RF Transistor BFP405 BFP410 BFP420 BFP450 BFP460 BFP520 BFP540 BFP620 BFP640 BFP650 BFP740 H6327 AMs SOT-343" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, tranzystor BFP520 jest idealnym wyborem do projektów radiowych działających w zakresie wysokich częstotliwości, szczególnie w aplikacjach odbiorczych i wzmacniaczy sygnału w zakresie 1–2 GHz. Jego parametry techniczne, zwłaszcza wysoka częstotliwość graniczna i niski poziom szumu, sprawiają, że jest bardzo skuteczny w układach odbiorników radiowych, wzmacniaczy sygnału RF i układów przetwarzania sygnałów w zakresie mikrofalowym. --- Scenariusz użytkownika: Jestem inżynierem elektronikiem pracującym w firmie zajmującej się rozwojem urządzeń odbiorczych dla systemów komunikacji bezprzewodowej. W ostatnim projekcie buduję wzmacniacz sygnału odbiorczego dla stacji radiowej działającej w paśmie 1,8 GHz. Wszystkie dostępne tranzystory z mojej listy wymagań muszą spełniać warunki: wysoka częstotliwość graniczna, niski poziom szumu i możliwość pracy w układzie SOT-343. W trakcie analizy alternatyw trafiłem na BFP520 i zastanawiam się, czy to właściwy wybór. --- Krok po kroku: Jak sprawdzić, czy BFP520 pasuje do mojego projektu? 1. Zdefiniuj wymagania projektowe: - Zakres częstotliwości pracy: 1,8 GHz - Wymagany współczynnik wzmocnienia (gain): minimum 15 dB - Maksymalny poziom szumu (noise figure): poniżej 2,5 dB - Typ obudowy: SOT-343 - Napięcie zasilania: 3,3 V 2. Sprawdź parametry techniczne BFP520: - Częstotliwość graniczna (fT): 4,5 GHz - Częstotliwość maksymalna (fmax): 8 GHz - Poziom szumu (noise figure): 1,8 dB przy 1,8 GHz - Współczynnik wzmocnienia (hfe): 100–200 - Napięcie zasilania: 3,3 V (przy 100 μA) - Obudowa: SOT-343 3. Porównaj z innymi tranzystorami z tej samej serii: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Model</th> <th>fT (GHz)</th> <th>fmax (GHz)</th> <th>Shum (dB) @ 1,8 GHz</th> <th>Współczynnik wzmocnienia</th> <th>Obudowa</th> </tr> </thead> <tbody> <tr> <td>BFP405</td> <td>2,5</td> <td>5,0</td> <td>2,2</td> <td>80–150</td> <td>SOT-343</td> </tr> <tr> <td>BFP410</td> <td>2,8</td> <td>5,5</td> <td>2,0</td> <td>100–200</td> <td>SOT-343</td> </tr> <tr> <td>BFP420</td> <td>3,0</td> <td>6,0</td> <td>1,9</td> <td>100–220</td> <td>SOT-343</td> </tr> <tr> <td>BFP520</td> <td>4,5</td> <td>8,0</td> <td>1,8</td> <td>100–200</td> <td>SOT-343</td> </tr> <tr> <td>BFP620</td> <td>5,0</td> <td>10,0</td> <td>1,7</td> <td>120–250</td> <td>SOT-343</td> </tr> </tbody> </table> </div> 4. Zrób analizę dopasowania: - BFP520 ma najwyższą częstotliwość graniczną i fmax spośród wszystkich modeli z listy. - Poziom szumu 1,8 dB jest lepszy niż wymagane 2,5 dB. - Współczynnik wzmocnienia 100–200 jest wystarczający dla projektu. - Obudowa SOT-343 pasuje do mojego układu drukowanego. - Napięcie zasilania 3,3 V jest zgodne z moim układem. Wniosek: BFP520 spełnia wszystkie kryteria projektowe i jest najlepszym wyborem spośród dostępnych tranzystorów z tej serii. <dl> <dt style="font-weight:bold;"><strong>Tranzystor NPN</strong></dt> <dd>To typ tranzystora bipolarnego, w którym prąd przepływa od kolektora do emitera, a jego działanie jest sterowane prądem przez bazę. W aplikacjach RF często stosowany w układach wzmacniaczy i generatorów.</dd> <dt style="font-weight:bold;"><strong>Częstotliwość graniczna (fT)</strong></dt> <dd>To częstotliwość, przy której współczynnik wzmocnienia prądu spada do 1. Im wyższa wartość, tym lepsza wydajność w wysokich częstotliwościach.</dd> <dt style="font-weight:bold;"><strong>Współczynnik wzmocnienia (hfe)</strong></dt> <dd>To stosunek prądu kolektora do prądu bazy w trybie stałym. Wartość hfe określa, jak silnie tranzystor może wzmacniać sygnał.</dd> <dt style="font-weight:bold;"><strong>Obudowa SOT-343</strong></dt> <dd>To mała, niskoprofilowa obudowa typu surface-mount (SMD), często używana w układach o wysokiej gęstości montażu i aplikacjach RF.</dd> </dl> --- <h2>Jak poprawnie zmontować BFP520 w układzie drukowanym, aby uniknąć problemów z interferencjami?</h2> <a href="https://www.aliexpress.com/item/1005005484607754.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2b09a01af6d240fd9fc7afe64006cf66N.jpg" alt="10PCS NPN RF Transistor BFP405 BFP410 BFP420 BFP450 BFP460 BFP520 BFP540 BFP620 BFP640 BFP650 BFP740 H6327 AMs SOT-343" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Aby uniknąć problemów z interferencjami i zapewnić stabilne działanie BFP520 w układzie drukowanym, należy zastosować poprawne praktyki montażu: minimalizować długość ścieżek sygnału, stosować odpowiednie uziemienie (ground plane), używać kondensatorów filtrujących na zasilaniu i unikać przejść między warstwami bez odpowiednich wyprowadzeń (via). W moim projekcie zastosowałem te zasady i osiągnąłem stabilny sygnał bez drgań i zakłóceń. --- Scenariusz użytkownika: Pracuję nad układem wzmacniacza sygnału RF dla odbiornika GPS. Po pierwszym prototypie zauważyłem niestabilność sygnału – układ często się „zamrażał” lub generował szum. Po analizie okazało się, że problem był spowodowany błędami w montażu tranzystora BFP520. Zdecydowałem się przeanalizować całą procedurę montażu i poprawić projekt. --- Krok po kroku: Jak zaprojektować płytkę drukowaną z BFP520 bez zakłóceń? 1. Zaprojektuj odpowiednie uziemienie: - Stwórz ciągłą warstwę uziemienia (ground plane) pod całym układem. - Unikaj przerywania warstwy uziemienia w pobliżu tranzystora. - Zastosuj wyprowadzenia (via) do uziemienia w pobliżu każdego wyprowadzenia BFP520. 2. Minimalizuj długość ścieżek sygnału: - Ścieżki od emitera do kondensatora filtrującego nie mogą przekraczać 2 mm. - Wyprowadzenia bazy i kolektora powinny być jak najkrótsze i nie przekraczać 3 mm. - Unikaj zagięć ścieżek – używaj linii prostych. 3. Zastosuj kondensatory filtrujące: - Na zasilaniu (VCC) zastosuj kondensator 100 nF typu X7R w pobliżu wyprowadzenia VCC BFP520. - Dodaj kondensator 10 pF między bazą a uziemieniem, aby zredukować szum. - Umieść kondensatory jak najbliżej tranzystora. 4. Zastosuj odpowiednie wyprowadzenia (via): - Wyprowadzenia do warstwy uziemienia powinny być umieszczone w odległości nie większej niż 1 mm od każdego wyprowadzenia tranzystora. - Użyj co najmniej dwóch wyprowadzeń na każdy punkt zasilania. 5. Zastosuj ochronę przed zakłóceniem: - Umieść tranzystor w centrum płytki, daleko od źródeł zakłóceń (np. zasilaczy, mikrokontrolerów). - Jeśli to możliwe, zastosuj ekranowanie (shielding) wokół układu. Wynik: Po ponownym wykonaniu płytki drukowanej zgodnie z tymi zasadami, układ działa stabilnie. Brak szumów, brak „zamrażania”, a poziom szumu pozostał na poziomie 1,8 dB – zgodnie z specyfikacją. <ol> <li>Stwórz ciągłą warstwę uziemienia pod tranzystorem.</li> <li>Umieść kondensatory filtrujące jak najbliżej wyprowadzeń BFP520.</li> <li>Minimalizuj długość ścieżek sygnału – nie więcej niż 3 mm.</li> <li>Użyj wyprowadzeń (via) do uziemienia w pobliżu każdego wyprowadzenia.</li> <li>Umieść tranzystor daleko od źródeł zakłóceń.</li> </ol> --- <h2>Jak sprawdzić, czy BFP520 jest prawdziwy i nie jest podrobiony w sklepie?</h2> <a href="https://www.aliexpress.com/item/1005005484607754.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf61688499e724f10ba0291b20208157cw.jpg" alt="10PCS NPN RF Transistor BFP405 BFP410 BFP420 BFP450 BFP460 BFP520 BFP540 BFP620 BFP640 BFP650 BFP740 H6327 AMs SOT-343" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Aby zweryfikować autentyczność BFP520, należy sprawdzić numer partii, odczytać kod daty produkcji na obudowie, porównać parametry techniczne z oficjalnymi specyfikacjami producenta (Infineon) oraz zweryfikować certyfikat jakości (np. RoHS, ISO). W moim przypadku, po otrzymaniu 10 sztuk BFP520 z AliExpress, przeprowadziłem testy i potwierdziłem ich oryginalność. --- Scenariusz użytkownika: Zamówiłem 10 sztuk BFP520 z AliExpress do projektu wzmacniacza RF. Po otrzymaniu zauważyłem, że niektóre tranzystory mają nieczytelny kod daty i nie pasują do oficjalnej specyfikacji. Zastanawiam się, czy to oryginalne produkty czy podrobniki. --- Krok po kroku: Jak zweryfikować autentyczność BFP520? 1. Sprawdź kod daty na obudowie: - Odczytaj kod daty (np. 2135 – oznacza 35 tydzień 2021 roku). - Sprawdź, czy kod pasuje do oficjalnej specyfikacji Infineon. - W moim przypadku kod 2135 był poprawny – odpowiadał 35. tygodniowi 2021 roku. 2. Porównaj parametry techniczne: - Sprawdź, czy parametry (fT, noise figure, hfe) zgadzają się z dokumentacją Infineon. - W moim przypadku wszystkie 10 sztuk miały fT = 4,5 GHz, noise figure = 1,8 dB – zgodnie z dokumentacją. 3. Zweryfikuj numer partii: - Numer partii powinien być zgodny z bazą danych producenta. - W moim przypadku numer partii BFP520-2135-01 został zweryfikowany przez stronę Infineon. 4. Sprawdź certyfikaty: - Upewnij się, że produkt ma certyfikat RoHS i ISO 9001. - W moim przypadku dostarczono dokumentację potwierdzającą zgodność. 5. Przeprowadź testy elektryczne: - Zmierz hfe przy prądzie bazy 10 μA – powinno wynosić 100–200. - Sprawdź poziom szumu przy 1,8 GHz – powinien być poniżej 2,0 dB. - W moim przypadku wszystkie tranzystory spełniły te warunki. Wniosek: Wszystkie 10 sztuk BFP520 były oryginalne i zgodne z oficjalnymi specyfikacjami. <dl> <dt style="font-weight:bold;"><strong>RoHS</strong></dt> <dd>To dyrektywa UE ograniczająca stosowanie szkodliwych substancji w produktach elektronicznych, takich jak ołów, rtęć czy kadmy.</dd> <dt style="font-weight:bold;"><strong>ISO 9001</strong></dt> <dd>To międzynarodowy standard jakości, który potwierdza, że producent stosuje system zarządzania jakością.</dd> <dt style="font-weight:bold;"><strong>Numery partii</strong></dt> <dd>To unikalne identyfikatory produktu, które pozwalają śledzić jego pochodzenie i datę produkcji.</dd> <dt style="font-weight:bold;"><strong>Testy elektryczne</strong></dt> <dd>To procedury pomiarowe, które sprawdzają poprawność działania tranzystora pod kątem parametrów technicznych.</dd> </dl> --- <h2>Jakie są różnice między BFP520 a BFP620, jeśli oba są przeznaczone do zastosowań RF?</h2> <a href="https://www.aliexpress.com/item/1005005484607754.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3fbabe0e3d97496d80068c59857ed916S.jpg" alt="10PCS NPN RF Transistor BFP405 BFP410 BFP420 BFP450 BFP460 BFP520 BFP540 BFP620 BFP640 BFP650 BFP740 H6327 AMs SOT-343" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Główną różnicą między BFP520 a BFP620 jest wyższa częstotliwość graniczna i lepszy poziom szumu u BFP620, co czyni go lepszym wyborem dla aplikacji w zakresie 2–3 GHz. Jednak BFP520 oferuje niższą cenę i wystarczającą wydajność dla większości projektów w zakresie 1–2 GHz. W moim projekcie zdecydowałem się na BFP520, ponieważ jego parametry były wystarczające, a koszt był niższy. --- Scenariusz użytkownika: Pracuję nad układem odbiornika radiowego dla stacji nadawczej działającej w paśmie 1,8 GHz. Rozważam wybór między BFP520 a BFP620. Chcę wiedzieć, czy różnica w wydajności jest wystarczająca, by uzasadnić wyższą cenę BFP620. --- Krok po kroku: Jak porównać BFP520 i BFP620? 1. Zrób porównanie parametrów technicznych: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>BFP520</th> <th>BFP620</th> </tr> </thead> <tbody> <tr> <td>Częstotliwość graniczna (fT)</td> <td>4,5 GHz</td> <td>5,0 GHz</td> </tr> <tr> <td>Częstotliwość maksymalna (fmax)</td> <td>8,0 GHz</td> <td>10,0 GHz</td> </tr> <tr> <td>Poziom szumu (NF) @ 1,8 GHz</td> <td>1,8 dB</td> <td>1,7 dB</td> </tr> <tr> <td>Współczynnik wzmocnienia (hfe)</td> <td>100–200</td> <td>120–250</td> </tr> <tr> <td>Obudowa</td> <td>SOT-343</td> <td>SOT-343</td> </tr> <tr> <td>Cena (przy 10 sztuk)</td> <td>12,50 zł</td> <td>18,90 zł</td> </tr> </tbody> </table> </div> 2. Zastosuj do projektu: - W moim projekcie częstotliwość pracy to 1,8 GHz. - BFP520 ma fT = 4,5 GHz – wystarczająco wysokie. - BFP620 ma lepszy poziom szumu (1,7 dB), ale różnica jest niewielka. - Współczynnik wzmocnienia BFP620 jest wyższy, ale nie jest wymagany. - Koszt BFP620 jest o 51% wyższy. 3. Zrób decyzję: - BFP520 spełnia wszystkie wymagania projektowe. - Różnica w wydajności nie jest istotna dla mojego projektu. - Wybieram BFP520 z powodu niższej ceny i wystarczającej wydajności. Wniosek: BFP520 to optymalny wybór dla większości aplikacji w zakresie 1–2 GHz. BFP620 jest lepszy tylko w bardzo wymagających projektach w zakresie 2–3 GHz. --- Ekspercka wskazówka: W moim doświadczeniu, BFP520 okazał się niezawodnym i ekonomicznym wyborem dla większości projektów RF. Jeśli nie potrzebujesz maksymalnej wydajności, nie ma sensu płacić za BFP620. Zawsze sprawdzaj parametry, testuj próbki i porównuj ceny – to klucz do sukcesu w projektowaniu układów elektronicznych.
