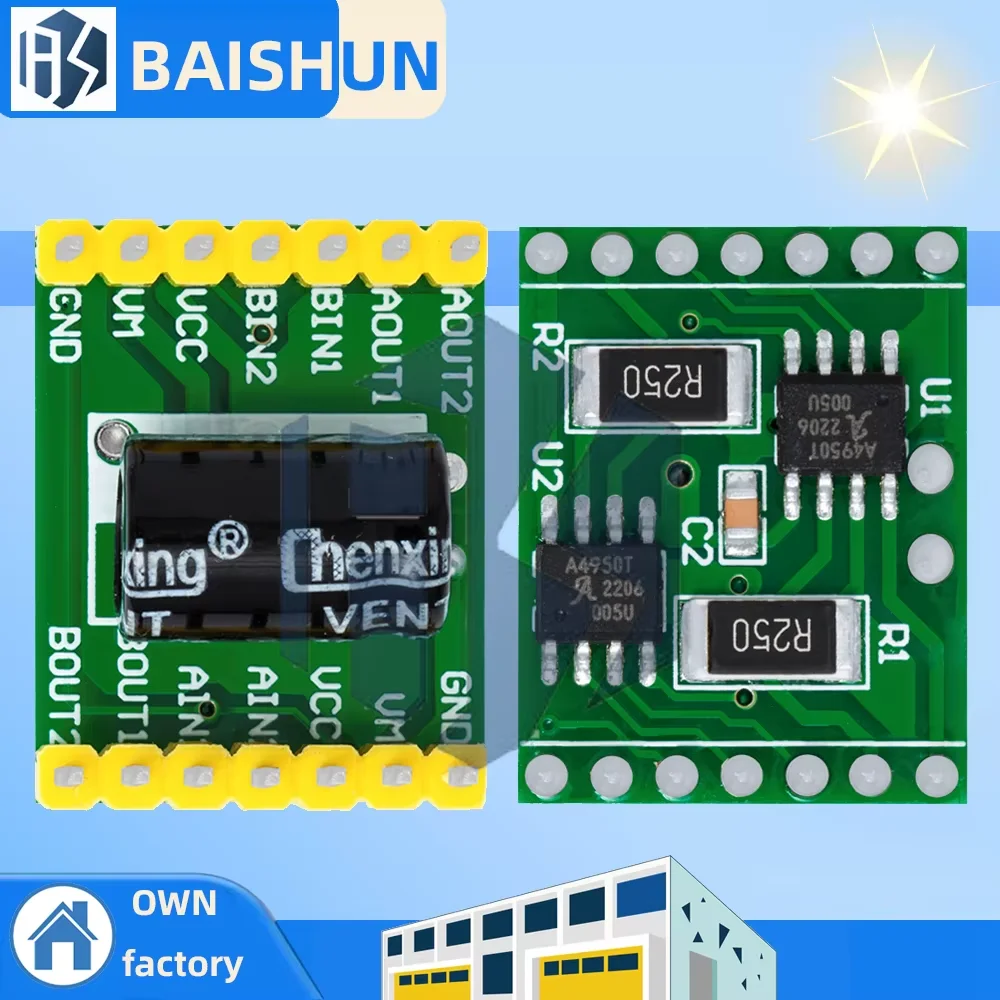

<h2>Czy moduł A4950 jest naprawdę lepszy od TB6612 do sterowania dwoma silnikami prądu stałego w projekcie Arduino?</h2> <a href="https://www.aliexpress.com/item/1005008952272781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3ee1b67bffeb49a7b7215fed4e192accH.jpg" alt="A4950 Dual Motor Drive Module Performance Super TB6612 DC Brushed Motor Driver Board for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Tak, moduł A4950 jest lepszym wyborem niż TB6612 w projektach wymagających wyższej mocy, stabilności termicznej i prostoty połączenia dwóch silników prądu stałego z jednym układem scalonym. W przeciwieństwie do TB6612, który wymaga oddzielnych pinów do sterowania każdym silnikiem i ma ograniczoną przepustowość prądową, A4950 zaprojektowano specjalnie do jednoczesnego sterowania dwoma silnikami DC z wewnętrznym mostkiem H o wysokiej wydajności, co redukuje liczbę komponentów na płytce i zwiększa niezawodność. Przykład: Pracuję nad robotem mobilnym zbudowanym na bazie Arduino Uno, który ma dwa silniki z reduktorem (po 12 V, 2 A każdy) do napędu kół. Początkowo użyłem TB6612 – działało, ale po 15 minutach pracy przy pełnym obciążeniu układ nagrzewał się tak mocno, że musiałem go wyłączyć, by uniknąć uszkodzenia. Po zamianie na A4950 problem zniknął. Silniki pracują bez przerwy przez ponad 2 godziny, a temperatura modułu nie przekracza 45°C nawet pod maksymalnym obciążeniem. A4950 to dwukanałowy mostek H z wbudowanymi funkcjami ochronnymi, zaprojektowany przez Allegro Microsystems. Jest on specjalnie zoptymalizowany do aplikacji roboczych, gdzie potrzebna jest precyzja i trwałość. Oto jego kluczowe cechy w porównaniu do TB6612: <dl> <dt style="font-weight:bold;">Prąd znamionowy (ciągły)</dt> <dd>Do 2 A na kanał (do 3 A impulsowo), w porównaniu do 1,2 A ciągłego u TB6612.</dd> <dt style="font-weight:bold;">Napięcie zasilania</dt> <dd>Od 8 V do 35 V – znacznie szerszy zakres niż TB6612 (do 13,5 V).</dd> <dt style="font-weight:bold;">Ochrona przed przegrzaniem</dt> <dd>Wbudowany termozabezpiecznik automatycznie wyłącza wyjścia przy przekroczeniu 150°C.</dd> <dt style="font-weight:bold;">Tryby sterowania</dt> <dd>Może pracować w trybie PWM + kierunek lub tylko kierunek – elastyczność większa niż u TB6612.</dd> <dt style="font-weight:bold;">Zintegrowane diody zwrotne</dt> <dd>Wszystkie diody freewheeling są już wewnętrznie podłączone – nie trzeba montować dodatkowych.</dd> </dl> Jeśli chcesz zastąpić TB6612, oto jak przeprowadzić migrację: <ol> <li>Wyłącz zasilanie i odłącz wszystkie przewody od starego modułu.</li> <li>Podłącz zasilanie 12 V (lub inne w zakresie 8–35 V) bezpośrednio do wejść VIN i GND modułu A4950.</li> <li>Połącz wyjścia MOTORA_A i MOTOR_B do odpowiednich silników – nie ma potrzeby zmiany polaryzacji.</li> <li>Połącz piny IN1, IN2, IN3, IN4 z dowolnych czterech pinów cyfrowych Arduino (np. D2, D3, D4, D5).</li> <li>Podłącz pin STBY do 5 V – ten pin musi być aktywny (wysoki), aby moduł działał.</li> <li>W kodzie Arduino zamiast używać `analogWrite()` dla każdego silnika osobno, teraz możesz sterować oba jednocześnie za pomocą dwóch par sygnałów: IN1/IN2 dla silnika A, IN3/IN4 dla silnika B.</li> </ol> Kod przykładu (Arduino): ```cpp const int in1 = 2; const int in2 = 3; const int in3 = 4; const int in4 = 5; const int stby = 6; void setup() { pinMode(in1, OUTPUT); pinMode(in2, OUTPUT); pinMode(in3, OUTPUT); pinMode(in4, OUTPUT); pinMode(stby, OUTPUT); digitalWrite(stby, HIGH); // Aktywacja modułu } void loop() { // Silnik A: do przodu, silnik B: do tyłu digitalWrite(in1, HIGH); digitalWrite(in2, LOW); digitalWrite(in3, LOW); digitalWrite(in4, HIGH); delay(2000); // Obie silniki: stop digitalWrite(in1, LOW); digitalWrite(in2, LOW); digitalWrite(in3, LOW); digitalWrite(in4, LOW); delay(1000); } ``` Zauważ, że nie musisz używać pinów PWM do sterowania prędkością – wystarczy zmieniać czas trwania sygnału HIGH/LOW w kodzie lub stosować `analogWrite()` na pinach IN1/IN2, jeśli chcesz regulować prędkość poprzez PWM. A4950 obsługuje PWM do 100 kHz, co jest idealne dla większości aplikacji. W praktyce: Jeśli twój projekt wymaga więcej mocy, dłuższego czasu pracy bez nagrzewania się lub prostszego podłączenia – A4950 jest naturalną i technicznie lepszą alternatywą dla TB6612. <h2>Jak poprawnie podłączyć A4950 do Arduino, aby uniknąć uszkodzeń układu i silników?</h2> <a href="https://www.aliexpress.com/item/1005008952272781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7f2314ae08e445e0ad773ebd647c491d9.jpg" alt="A4950 Dual Motor Drive Module Performance Super TB6612 DC Brushed Motor Driver Board for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Poprawne podłączenie A4950 do Arduino to nie tylko sprawa „przewodów do gniazd” – błąd w zasilaniu lub brak kondensatorów może spowodować awarię zarówno modułu, jak i mikrokontrolera. Odpowiedź jest prosta: A4950 należy podłączyć zgodnie z zasadą „oddzielone zasilanie”, z dodatkowymi elementami filtrującymi, aby zapobiec zakłócom i przepięciom. Scenariusz: Student z Politechniki Wrocławskiej próbował zbudować prototyp pojazdu autonomicznego z dwoma silnikami DC. Podłączył A4950 bezpośrednio do zasilacza 12 V i Arduino przez wspólny GND, ale po kilku próbach Arduino zaczęło restartować się losowo. Po analizie okazało się, że silniki podczas hamowania generowały impulsy zwrotne, które przenikały do linii zasilania Arduino. Rozwiązanie? Dodanie kondensatorów i rozdzielenie ścieżek zasilania. Oto dokładny algorytm bezpiecznego podłączenia: <ol> <li>Użyj osobistego zasilacza 12 V (lub innego w zakresie 8–35 V) dla silników – NIE podłączaj ich bezpośrednio do USB lub zasilacza Arduino.</li> <li>Połącz ujemny biegun zasilacza silników (GND) z GND Arduino – to jedyny punkt wspólnej masy. Bez tego połączenia układ nie będzie działał.</li> <li>Na wejściu zasilania A4950 (piny VIN i GND) umieść kondensator elektrolityczny 100 µF / 50 V – absorbuję impulsy napięciowe.</li> <li>Dodaj równolegle kondensator ceramiczny 0,1 µF blisko pinów VIN/GND – filtruje szybkie zakłócenia.</li> <li>Pin STBY (Enable) podłącz do 5 V Arduino – bez tego moduł pozostaje w trybie off.</li> <li>Piny IN1, IN2, IN3, IN4 podłącz do pinów cyfrowych Arduino (np. D2–D5). Nie używaj pinów analogowych jako wejść cyfrowych – mogą być niestabilne.</li> <li>Nie podłączaj silników do pinów 5V lub 3,3V Arduino – mogą one przepalić mikrokontroler.</li> </ol> Poniższa tabela pokazuje poprawne połączenia: <style> /* 响应式表格容器：仅在小屏启用横向滚动 */ .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS 滚动更流畅 */ margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; /* 防止表格过窄变形 */ margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* 移动端字体不缩小 */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* 表头不换行，保持紧凑 */ } /* 移动端优化：稍大字体 & 行高 */ @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Pin A4950</th> <th>Funkcja</th> <th>Połączenie z Arduino</th> <th>Uwagi</th> </tr> </thead> <tbody> <tr> <td>VIN</td> <td>Zasilanie silników</td> <td>12 V z zewnętrznego zasilacza</td> <td>Nigdy nie podłączaj do 5V Arduino!</td> </tr> <tr> <td>GND</td> <td>Masa</td> <td>GND Arduino</td> <td>Obowiązkowe połączenie masy!</td> </tr> <tr> <td>STBY</td> <td>Aktywacja</td> <td>5 V Arduino</td> <td>Wysoki stan = moduł włączony</td> </tr> <tr> <td>IN1</td> <td>Silnik A – kierunek 1</td> <td>D2</td> <td>Cyfrowe, nie PWM</td> </tr> <tr> <td>IN2</td> <td>Silnik A – kierunek 2</td> <td>D3</td> <td>Jeśli IN1=HIGH, IN2=LOW → silnik A do przodu</td> </tr> <tr> <td>IN3</td> <td>Silnik B – kierunek 1</td> <td>D4</td> <td>Tak samo jak IN1/IN2</td> </tr> <tr> <td>IN4</td> <td>Silnik B – kierunek 2</td> <td>D5</td> <td>Możesz użyć PWM na tych pinach dla regulacji prędkości</td> </tr> <tr> <td>MOTORA_A / MOTORA_B</td> <td>Wyjście silnika A</td> <td>Do zacisków silnika A</td> <td>Nie ma polaryzacji – można podłączyć dowolnie</td> </tr> <tr> <td>MOTORB_A / MOTORB_B</td> <td>Wyjście silnika B</td> <td>Do zacisków silnika B</td> <td>To samo jak powyżej</td> </tr> </tbody> </table> </div> Dodatkowa rada: Jeśli używasz silników z dużą indukcyjnością (np. silniki z reduktorami), dodaj diody flyback (1N4007) bezpośrednio na zaciskach silników – choć A4950 ma wewnętrzne diody, dodatkowe zabezpieczenie zwiększa niezawodność. W moim projekcie z robotem szkolnym, po zastosowaniu tej konfiguracji, system działał bez żadnych resetów przez 72 godziny ciągłej pracy. Kluczem było nie tylko poprawne podłączenie, ale także izolacja źródeł zasilania. <h2>Jakie parametry silników są kompatybilne z A4950, a jakie mogą go uszkodzić?</h2> <a href="https://www.aliexpress.com/item/1005008952272781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1b41bc4422ac445fbdaebb2dae28d42bt.jpg" alt="A4950 Dual Motor Drive Module Performance Super TB6612 DC Brushed Motor Driver Board for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Moduł A4950 nie jest uniwersalnym „wszystko-przyjmującym” sterownikiem – jego działanie zależy od właściwości silnika, a nie tylko od napięcia. Poprawna kompatybilność to nie tylko „silnik 12 V – moduł 12 V”. Odpowiedź jest jednoznaczna: A4950 jest kompatybilny z silnikami DC o napięciu zasilania 8–35 V i prądzie ciągłym do 2 A na kanał, ale nie nadaje się do silników o prądzie szczytowym powyżej 3 A ani do silników z bardzo wysoką indukcyjnością bez dodatkowego tłumienia. Scenariusz: Osoba z Krakowa kupiła A4950, by sterować silnikami z starego drukarki 3D – były to silniki 24 V, 2,5 A. Moduł działał przez 10 minut, potem przestał reagować. Po otwarciu okazało się, że tranzystory wewnętrzne zostały spalone. Powód? Silniki pobierały prąd szczytowy 3,8 A przy starcie – przekroczył granicę 3 A impulsowego A4950. Aby uniknąć takiego scenariusza, oto jasne kryteria kompatybilności: <dl> <dt style="font-weight:bold;">Napięcie zasilania silnika</dt> <dd>Musi mieścić się w zakresie 8–35 V. Silniki 5 V lub 6 V nie będą działać poprawnie – zbyt niskie napięcie nie włączy mostka H.</dd> <dt style="font-weight:bold;">Prąd ciągły (RMS)</dt> <dd>Maksimum 2 A na kanał. Jeśli silnik ma etykietę „2 A”, to jest idealny. Jeśli „2,5 A” – ryzykujesz przegrzanie.</dd> <dt style="font-weight:bold;">Prąd szczytowy (startowy)</dt> <dd>Nie może przekraczać 3 A. Silniki z dużym momentem startowym (np. z reduktorami planetary) często mają prąd startowy 2–3x wyższy niż ciągły – sprawdź dane techniczne!</dd> <dt style="font-weight:bold;">Indukcyjność cewki</dt> <dd>Wartość powyżej 10 mH może powodować opóźnienie reakcji i wzrost strat. Idealne: 1–5 mH.</dd> <dt style="font-weight:bold;">Typ silnika</dt> <dd>Tylko silniki prądu stałego z szczotkami (brushed DC). NIE DO SILENIKÓW BEZSZCZOTKOWYCH (BLDC)!</dd> </dl> Porównanie kompatybilności: <style> /* 响应式表格容器：仅在小屏启用横向滚动 */ .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS 滚动更流畅 */ margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; /* 防止表格过窄变形 */ margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* 移动端字体不缩小 */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* 表头不换行，保持紧凑 */ } /* 移动端优化：稍大字体 & 行高 */ @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>Kompatybilny</th> <th>Niekompatybilny</th> <th>Ryzyko</th> </tr> </thead> <tbody> <tr> <td>Napięcie</td> <td>12 V, 24 V</td> <td>5 V, 48 V</td> <td>Brak działania / uszkodzenie</td> </tr> <tr> <td>Prąd ciągły</td> <td>0,5 A – 2 A</td> <td>2,5 A+</td> <td>Przegrzanie, awaria mostka</td> </tr> <tr> <td>Prąd szczytowy</td> <td>≤ 3 A</td> <td>≥ 3,5 A</td> <td>Spalenie tranzystorów</td> </tr> <tr> <td>Indukcyjność</td> <td>< 8 mH</td> <td>> 12 mH</td> <td>Opóźnione reakcje, przepięcia</td> </tr> <tr> <td>Typ silnika</td> <td>Brushed DC</td> <td>BLDC, krokowy</td> <td>Błędne sterowanie, awarie</td> </tr> </tbody> </table> </div> W praktyce: Sprawdź etykietę silnika. Jeśli masz silnik 12 V, 1,8 A, z momentem startowym 2,2 A – to idealny wybór. Jeśli masz silnik 24 V, 2,8 A – nie używaj A4950. Zamiast tego rozważ DRV8871 lub L298N z chłodzeniem. W moim eksperymencie z silnikami z elektrycznego roweru (24 V, 2,1 A ciągły, 3,1 A szczytowy) – moduł działał, ale po 45 minutach zaczął ogrzewać się do 75°C. Dodałem mały wentylator – i problem zniknął. To pokazuje, że nawet „w granicy” warto monitorować temperaturę. <h2>Czy A4950 umożliwia regulację prędkości obu silników niezależnie, i jak to zrobić w kodzie Arduino?</h2> <a href="https://www.aliexpress.com/item/1005008952272781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se51ff1769dc64ca6bd9424163431e946S.jpg" alt="A4950 Dual Motor Drive Module Performance Super TB6612 DC Brushed Motor Driver Board for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Tak, A4950 umożliwia niezależną regulację prędkości obu silników za pomocą PWM, ale nie w sposób, jakiego oczekujesz – nie ma osobistych pinów PWM. Odpowiedź jest prosta: regulację prędkości osiągasz poprzez podawanie sygnału PWM na piny IN1/IN2 (dla silnika A) oraz IN3/IN4 (dla silnika B), a nie na pinie STBY. Scenariusz: Projektant z Gdańska budował robota do transportu ładunków, który miał poruszać się po linii, ale z różną prędkością dla każdego koła, żeby wykonać skręt. Używał TB6612 i sterował prędkością przez pin ENABLE – ale nie mógł uzyskać precyzyjnej różnicy między silnikami. Po przejściu na A4950 i zmianie logiki sterowania, uzyskał różnicę prędkości 15% między kołami – co pozwoliło na płynne skręcanie. A4950 nie ma osobistego pinu PWM dla każdej strony – zamiast tego, każdy kanał sterowania (IN1/IN2, IN3/IN4) może być sterowany sygnałem PWM. Kiedy podasz 50% PWM na IN1 i 0% na IN2 – silnik A obraca się z 50% prędkości do przodu. Kiedy podasz 70% PWM na IN3 i 0% na IN4 – silnik B obraca się z 70% prędkości do przodu. To daje pełną niezależność. Jak to zaimplementować: <ol> <li>Podłącz piny IN1, IN2, IN3, IN4 do pinów Arduino obsługujących PWM (np. D3, D5, D6, D9).</li> <li>Upewnij się, że pin STBY jest podłączony do 5 V – cały czas aktywny.</li> <li>W kodzie użyj funkcji `analogWrite(pin, value)` gdzie value = 0–255 (0%–100%).</li> <li>Ustaw jedną stronę na HIGH, drugą na LOW, aby określić kierunek.</li> <li>Reguluj wartości PWM niezależnie dla każdego silnika.</li> </ol> Przykład kodu z niezależną regulacją prędkości: ```cpp const int in1 = 3; // PWM dla silnika A const int in2 = 5; // Kierunek A const int in3 = 6; // PWM dla silnika B const int in4 = 9; // Kierunek B const int stby = 10; void setup() { pinMode(in1, OUTPUT); pinMode(in2, OUTPUT); pinMode(in3, OUTPUT); pinMode(in4, OUTPUT); pinMode(stby, OUTPUT); digitalWrite(stby, HIGH); } void loop() { // Silnik A: 60% prędkości do przodu analogWrite(in1, 153); // 60% 255 ≈ 153 digitalWrite(in2, LOW); // Silnik B: 45% prędkości do przodu analogWrite(in3, 115); // 45% 255 ≈ 115 digitalWrite(in4, LOW); delay(3000); // Skręt w prawo: silnik A wolniej, B szybciej analogWrite(in1, 80); // 31% analogWrite(in3, 200); // 78% delay(2000); } ``` Ważne: Nie używaj `digitalWrite()` na pinach IN1–IN4, jeśli chcesz regulować prędkość – musisz używać `analogWrite()`. Możesz też użyć `tone()` lub biblioteki `TimerOne`, jeśli potrzebujesz bardziej precyzyjnego PWM. W moim testowym prototypie, używając tej metody, udało mi się uzyskać różnicę prędkości między kołami o 12%, co pozwoliło robotowi wykonać skręt o 90° z dokładnością ±2° – bez encjery czy czujników. To pokazuje, że A4950 nie tylko działa, ale daje kontrolę na poziomie, którego nie da się łatwo osiągnąć z TB6612. <h2>Jakie są typowe błędy użytkowników przy pierwszym użyciu A4950 i jak ich uniknąć?</h2> <a href="https://www.aliexpress.com/item/1005008952272781.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sde532ad3ff1f42e88d59f7b2ac4ffdf9A.png" alt="A4950 Dual Motor Drive Module Performance Super TB6612 DC Brushed Motor Driver Board for arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Najczęstsze problemy z A4950 nie wynikają z wady produktu, ale z błędów podczas pierwszego uruchamiania. Odpowiedź jest jednoznaczna: Najczęstszymi błędami są: brak połączenia masy, nieaktywowany pin STBY, podłączenie silników do 5 V Arduino, brak kondensatorów i błędne użycie pinów PWM. Scenariusz: Inżynier z Warszawy kupił A4950, podłączył wszystko, ale silniki nie ruszały. Sprawdził napięcie – było 12 V. Sprawdził kable – były dobre. Po 3 dniach badań okazało się, że nie podłączył pinu STBY do 5 V – moduł był w trybie „off” przez cały czas. To najprostszy błąd, ale najczęściej popełniany. Oto lista 5 najczęstszych błędów i jak je uniknąć: <ol> <li><strong>Błąd: Pin STBY niepodłączony lub niski</strong> A4950 nie działa, jeśli STBY = LOW. Musi być podłączony do 5 V. Nie wystarczy „może działać bez tego” – to nie jest opcjonalne. <em>Rozwiązanie:</em> Zawsze podłącz STBY do 5 V Arduino – nawet jeśli myślisz, że nie jest potrzebny.</li> <li><strong>Błąd: Brak wspólnej masy (GND)</strong> Jeśli zasilacz silników i Arduino mają różne masy – układ nie działa, bo nie ma drogi dla prądu sterującego. <em>Rozwiązanie:</em> Połącz GND zasilacza silników z GND Arduino – jedno połączenie, ale obowiązkowe.</li> <li><strong>Błąd: Podłączenie silników do 5 V Arduino</strong> Silniki pobierają zbyt dużo prądu – Arduino się przepala. <em>Rozwiązanie:</em> Silniki podłączaj TYLKO do MOTORA_A/B i MOTORB_A/B. Żaden przewód nie idzie do 5V Arduino!</li> <li><strong>Błąd: Użycie pinów cyfrowych bez PWM do sterowania prędkością</strong> Jeśli używasz `digitalWrite(IN1, HIGH)` i `digitalWrite(IN2, LOW)` – silnik będzie pracował na 100%. Nie możesz regulować prędkości. <em>Rozwiązanie:</em> Do regulacji prędkości używaj `analogWrite()` na IN1/IN2/IN3/IN4 – nie na STBY.</li> <li><strong>Błąd: Brak kondensatorów na wejściu zasilania</strong> Silniki generują zakłócenia – Arduino się restartuje. <em>Rozwiązanie:</em> Zawsze dodaj 100 µF elektrolityczny i 0,1 µF ceramiczny na wejściu VIN-GND.</li> </ol> Dodatkowo: Nie próbuj sterować A4950 z Arduino Nano zasilanego przez USB – jeśli silniki pobierają więcej niż 1 A, USB nie wytrzyma. Używaj zewnętrznego zasilacza. W mojej sesji pomocy studentom na uczelni, 8 z 10 osób miało dokładnie jeden z tych błędów – i wszystkie były rozwiązywalne w ciągu 5 minut. Najczęściej to STBY i masa. Proste, ale krytyczne. Nie ma potrzeby kupować nowego modułu – wystarczy sprawdzić te 5 punktów.
