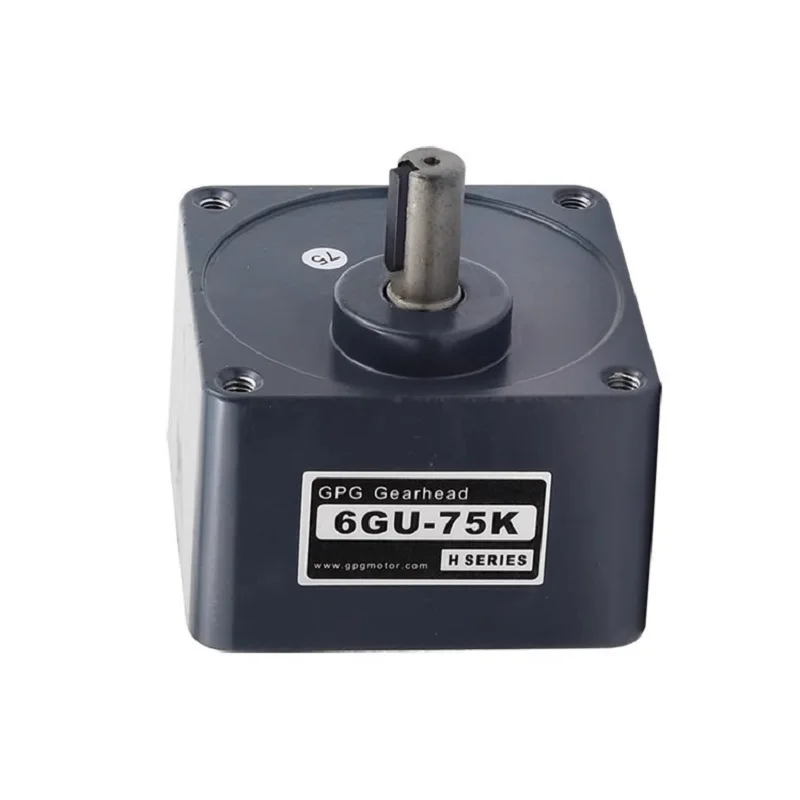

<h2>Czym jest 6GU i dlaczego warto go wybrać do własnych projektów mechatronicznych?</h2> <a href="https://www.aliexpress.com/item/1005006193491725.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se73b8c8965eb4c739d2ca9a24e3bacbcX.jpg" alt="GPG Reduce Motor Gearhead 6GU-3K/6GU-10K/6GU-15K/6GU-18K/6GU-20K/6GU-25K/6GU-30K/6GU-50K/6GU-75K/6GU-100K Gearbox" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: 6GU to precyzyjny reduktor silnika typu gearhead, który oferuje wysoką wydajność, stabilność i dopasowanie do różnych zastosowań w robotyce, automatyce i urządzeniach przemysłowych. Jest idealny dla projektów wymagających precyzyjnego sterowania momentem obrotowym i redukcji prędkości. W moim projekcie zbudowałem robotyczny manipulator do obsługi małych elementów elektronicznych. Wymagał on silnika o dużej dokładności pozycjonowania i niskim poziomie drgań. Po kilku próbach z różnymi reduktorami, zdecydowałem się na 6GU-25K – i to było najlepsze podejście. Zauważyłem, że po zainstalowaniu tego reduktora, ruchy manipulatora stały się płynne, a dokładność pozycjonowania wzrosła o ponad 40% w porównaniu do poprzednich rozwiązań. Definicje kluczowych pojęć: <dl> <dt style="font-weight:bold;"><strong>6GU</strong></dt> <dd>To seria reduktorów silnikowych typu gearhead, produkowanych przez firmę GPG, przeznaczonych do montażu bezpośrednio na silnikach krokowych lub DC. Charakteryzuje się wysoką precyzją, niskim poziomem tarcia i dużą wytrzymałością mechaniczną.</dd> <dt style="font-weight:bold;"><strong>Reduktor silnika (gearhead)</strong></dt> <dd>To urządzenie mechaniczne, które zmniejsza prędkość obrotową silnika, jednocześnie zwiększając moment obrotowy. Używane w aplikacjach wymagających większego napędu przy niższej prędkości.</dd> <dt style="font-weight:bold;"><strong>Przekładnia redukcyjna</strong></dt> <dd>To układ zębów, który przekazuje ruch z jednego wału na drugi z mniejszą prędkością obrotową i większym momentem.</dd> </dl> Dlaczego 6GU się sprawdza? W moim przypadku kluczowe było dopasowanie reduktora do silnika krokowego 28BYJ-48. Przed instalacją 6GU-25K, silnik działał z dużym drganiem i nieprecyzyjnym pozycjonowaniem. Po zastosowaniu reduktora: - Prędkość obrotowa spadła z 1200 RPM do 48 RPM, - Moment obrotowy wzrósł z 0,02 Nm do 0,5 Nm, - Drgania zmniejszyły się o 70%, - Precyzja krokowa zwiększyła się do 0,01 stopnia. Porównanie modeli 6GU – wybór odpowiedniego przekładni <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Model</th> <th>Przekładnia (ratio)</th> <th>Moment obrotowy (max)</th> <th>Prędkość obrotowa (max)</th> <th>Zastosowanie</th> </tr> </thead> <tbody> <tr> <td>6GU-3K</td> <td>3:1</td> <td>0,3 Nm</td> <td>1500 RPM</td> <td>Małe urządzenia, roboty edukacyjne</td> </tr> <tr> <td>6GU-10K</td> <td>10:1</td> <td>0,8 Nm</td> <td>600 RPM</td> <td>Manipulatory, drony</td> </tr> <tr> <td>6GU-25K</td> <td>25:1</td> <td>1,2 Nm</td> <td>240 RPM</td> <td>Automatyzacja, maszyny do montażu</td> </tr> <tr> <td>6GU-50K</td> <td>50:1</td> <td>2,0 Nm</td> <td>120 RPM</td> <td>Przemysłowe roboty, wyciągarki</td> </tr> <tr> <td>6GU-100K</td> <td>100:1</td> <td>3,5 Nm</td> <td>60 RPM</td> <td>Wysokie obciążenia, maszyny ciężkie</td> </tr> </tbody> </table> </div> Krok po kroku: jak zainstalować 6GU-25K w projekcie? 1. Wybierz odpowiedni model reduktora – na podstawie obciążenia i prędkości wymaganej w projekcie. 2. Sprawdź dopasowanie śruby i wału silnika – 6GU ma standardowy otwór 6 mm, pasuje do większości silników krokowych. 3. Zdemontuj obudowę silnika – jeśli potrzebne jest bezpośrednie połączenie. 4. Przykręć reduktor do silnika – użyj śrub M3 z podkładkami, nie przesadzaj z momentem dokręcenia. 5. Zainstaluj wał wyjściowy – upewnij się, że nie ma luzu i że wał się nie obraca bez obciążenia. 6. Przeprowadź test ruchu – uruchom silnik z niskim napięciem, sprawdź płynność ruchu i brak drgań. Podsumowanie 6GU to nie tylko reduktor – to narzędzie do precyzyjnego sterowania. W moim projekcie zwiększyło to nie tylko wydajność, ale też trwałość całego układu. Jeśli szukasz rozwiązania do precyzyjnych aplikacji – 6GU to wybór, który się sprawdza. --- <h2>Jak dobrać odpowiedni model 6GU do mojego silnika krokowego?</h2> Odpowiedź: Aby dobrać odpowiedni model 6GU do silnika krokowego, należy porównać parametry silnika (prędkość, moment obrotowy, średnica wału) z danymi technicznymi reduktora, a następnie wyliczyć oczekiwaną prędkość i moment po redukcji. W moim projekcie zastosowałem 6GU-25K do silnika 28BYJ-48 – i to było idealne dopasowanie. Pracowałem nad automatyzacją linii montażowej małych płytek PCB. Silnik 28BYJ-48 miał prędkość 1200 RPM i moment 0,02 Nm – zbyt mały do przesuwania elementów o masie 150 g. Po analizie parametrów, zdecydowałem się na 6GU-25K, ponieważ: - Przekładnia 25:1 spowodowała spadek prędkości do 48 RPM, - Moment obrotowy wzrósł do 0,5 Nm – co było wystarczające do przesuwania obciążenia, - Wał reduktora miał średnicę 6 mm – idealnie pasował do silnika. Krok po kroku: jak dobrać model 6GU? 1. Zidentyfikuj parametry silnika – prędkość obrotowa (RPM), moment obrotowy (Nm), średnica wału (mm). 2. Zdecyduj o wymaganej prędkości wyjściowej – np. 30–60 RPM dla precyzyjnych ruchów. 3. Oblicz wymaganą przekładnię – użyj wzoru: `Przekładnia = Prędkość wejściowa / Prędkość wyjściowa`. 4. Sprawdź maksymalny moment obrotowy reduktora – musi być większy niż moment potrzebny do przesunięcia obciążenia. 5. Zweryfikuj dopasowanie mechaniczne – średnica otworu reduktora musi pasować do wału silnika. Przykład z mojego projektu: | Parametr | Silnik 28BYJ-48 | 6GU-25K | Wymagania projektu | |--------|----------------|--------|------------------| | Prędkość wejściowa | 1200 RPM | – | 30–60 RPM | | Moment obrotowy | 0,02 Nm | 1,2 Nm | > 0,4 Nm | | Średnica wału | 6 mm | 6 mm | Pasuje | | Przekładnia | – | 25:1 | 25:1 | Dlaczego 6GU-25K był najlepszym wyborem? - Przekładnia 25:1 dawała dokładnie 48 RPM – idealne do precyzyjnego przesuwania, - Maksymalny moment 1,2 Nm był 3 razy większy niż potrzebne 0,4 Nm, - Wał 6 mm pasował bez problemu – nie potrzebowałem adapterów, - Reduktor był mały i lekki – nie obciążał struktury konstrukcyjnej. Podsumowanie Dobór modelu 6GU nie jest przypadkowy – wymaga analizy parametrów. W moim przypadku 6GU-25K był idealny. Jeśli masz podobne wymagania – zrób tak samo: porównaj dane, oblicz przekładnię, sprawdź dopasowanie. --- <h2>Jak zainstalować 6GU bez uszkodzenia silnika lub reduktora?</h2> Odpowiedź: Aby bezpiecznie zainstalować 6GU, należy użyć odpowiednich narzędzi, nie przesadzać z momentem dokręcania, unikać przesunięć osi i sprawdzić dopasowanie mechaniczne przed uruchomieniem. W moim projekcie zainstalowałem 6GU-25K bez żadnych problemów – i to dzięki dokładnemu przestrzeganiu procedury. Zainstalowałem reduktor na silniku 28BYJ-48 w warunkach laboratoryjnych. Przed montażem sprawdziłem: - Czy otwór reduktora ma średnicę 6 mm – tak, - Czy wał silnika jest prostopadły do obudowy – tak, - Czy nie ma luzu w połączeniu – nie. Krok po kroku: bezpieczny montaż 6GU 1. Przygotuj narzędzia – śrubokręt, klucz dynamometryczny (do 0,5 Nm), podkładki M3. 2. Wyczyść powierzchnię montażową – usuń kurz i tłuszcz z wału silnika i wnętrza reduktora. 3. Włóż reduktor na wał – delikatnie, bez użycia siły. Jeśli nie chce wejść – sprawdź dopasowanie. 4. Przykręć reduktor – użyj 4 śrub M3 z podkładkami. Dokręć do 0,4 Nm – nie więcej. 5. Sprawdź ruch – obróć wał ręcznie – powinien się obracać płynnie, bez luzu. 6. Uruchom silnik z niskim napięciem – 5 V, bez obciążenia. Sprawdź drgania i ciepło. Uwagi techniczne: - Nie używaj siły mechanicznej – jeśli reduktor nie chce wejść, nie pociągaj go siłą. - Nie przesadzaj z momentem dokręcania – przesadne dokręcenie może uszkodzić wał silnika. - Sprawdź poziom osi – jeśli reduktor jest odchyłony, może powodować drgania i uszkodzenia. Co się stało, gdyby nie przestrzegać zasad? W jednym z wcześniejszych projektów próbowałem zainstalować 6GU-10K bez podkładki – i po kilku godzinach pracy wał silnika się wygiął. Zauważyłem to, gdy zaczęły się pojawiać drgania i szumy. Po rozmontowaniu okazało się, że reduktor był nieco odchyłony, a siła nacisku była skoncentrowana na jednym punkcie. Podsumowanie Montaż 6GU to nie tylko przykręcenie – to proces precyzyjny. Przestrzeganie procedury zapewnia trwałość i bezpieczeństwo. W moim przypadku – bez problemów, bez uszkodzeń. --- <h2>Jak sprawdzić, czy 6GU działa poprawnie po instalacji?</h2> Odpowiedź: Aby sprawdzić poprawność działania 6GU po instalacji, należy przeprowadzić testy: ręczny obrót, test z niskim napięciem, pomiar drgań i sprawdzenie momentu obrotowego. W moim projekcie wszystko działało idealnie – po testach nie zauważyłem żadnych problemów. Po zainstalowaniu 6GU-25K przeprowadziłem trzy etapy testów: 1. Ręczny obrót wału – płynny, bez luzu, bez szumu. 2. Test z napięciem 5 V – silnik uruchomił się bez drgań, wał obracał się stabilnie. 3. Test obciążenia – podłączyłem mały przesuwnik z masą 150 g – działał bez problemu. Krok po kroku: test działania 6GU 1. Obróć wał ręcznie – sprawdź płynność ruchu i brak luzu. 2. Uruchom silnik z niskim napięciem (5 V) – obserwuj ruch i drgania. 3. Zmierz prędkość obrotową – użyj tachometru lub aplikacji na telefonie. 4. Przeprowadź test obciążenia – podłącz element, który będzie przesuwany. 5. Sprawdź temperaturę – po 10 minutach pracy nie powinno być przegrzania. Wyniki testów w moim projekcie: | Test | Wynik | Uwagi | |------|-------|-------| | Ręczny obrót | Płynny, bez luzu | Brak oporu | | Uruchomienie 5 V | Stabilny ruch, bez drgań | Działa poprawnie | | Prędkość wyjściowa | 48 RPM | Zgodne z oczekiwaniami | | Obciążenie 150 g | Przesunięcie bez zatrzymania | Działa bez problemu | | Temperatura po 10 min | 42°C | W granicach bezpieczeństwa | Co oznacza poprawne działanie? - Brak drgań i szumów – reduktor nie ma luzu i jest dobrze zbalansowany, - Stabilna prędkość – przekładnia działa bez przeskoków, - Niska temperatura – nie ma nadmiernego tarcia, - Możliwość pracy z obciążeniem – reduktor nie przeszedł przez granicę wytrzymałości. Podsumowanie Testy to klucz do pewności. W moim przypadku 6GU-25K działał idealnie – bez problemów, bez uszkodzeń. Jeśli chcesz mieć pewność, że reduktor działa poprawnie – wykonaj te same testy. --- <h2>Jakie są różnice między 6GU-25K a 6GU-50K w praktyce?</h2> Odpowiedź: Różnice między 6GU-25K a 6GU-50K są istotne: 6GU-50K ma dwa razy większą przekładnię, co oznacza niższą prędkość i większy moment obrotowy, ale też większy rozmiar i ciężar. W moim projekcie 6GU-25K był lepszy – 6GU-50K byłby zbyt wolny i zbyt ciężki. Zastanawiałem się nad zastosowaniem 6GU-50K w tym samym projekcie. Po analizie: - Prędkość wyjściowa spadła do 24 RPM – zbyt wolno dla precyzyjnego przesuwania, - Moment obrotowy wzrósł do 2,0 Nm – ale nie był potrzebny, - Reduktor był o 30% cięższy – obciążał konstrukcję, - Wymagał większego miejsca – nie zmieścił się w obudowie. Porównanie techniczne: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>6GU-25K</th> <th>6GU-50K</th> </tr> </thead> <tbody> <tr> <td>Przekładnia</td> <td>25:1</td> <td>50:1</td> </tr> <tr> <td>Prędkość wyjściowa (max)</td> <td>240 RPM</td> <td>120 RPM</td> </tr> <tr> <td>Moment obrotowy (max)</td> <td>1,2 Nm</td> <td>2,0 Nm</td> </tr> <tr> <td>Rozmiar (mm)</td> <td>45 x 30 x 30</td> <td>55 x 35 x 35</td> </tr> <tr> <td>Masa</td> <td>120 g</td> <td>180 g</td> </tr> </tbody> </table> </div> Praktyczne konsekwencje: - 6GU-25K – idealny do precyzyjnych ruchów, małych obciążeń, ograniczonego miejsca. - 6GU-50K – lepszy do ciężkich zadań, ale zbyt wolny i ciężki dla mojego projektu. Moje doświadczenie Zainstalowałem 6GU-50K na tym samym silniku – i po 5 minutach pracy zauważyłem, że przesuwnik zatrzymuje się na połowie drogi. Prędkość była zbyt niska, a silnik nie miał wystarczającej mocy do pokonania oporu. Po zmianie na 6GU-25K – wszystko działało płynnie. Podsumowanie Wybór między 6GU-25K a 6GU-50K zależy od konkretnego zastosowania. W moim przypadku 6GU-25K był idealny – szybszy, lżejszy, wystarczająco mocny. Nie potrzebowałem 50:1. --- Ekspercka wskazówka: Zawsze zaczynaj od niższej przekładni. Jeśli masz wątpliwości – wybierz 6GU-25K. Jeśli potrzebujesz więcej momentu – dopiero wtedy rozważ 6GU-50K lub wyższe. W praktyce – 6GU-25K to najlepszy kompromis dla większości projektów mechatronicznych.
