Strain Gauges BF350-3HA-E: Precyzyjny czujnik naprężenia do pomiaru momentu i siły ścinającej –评测 i praktyczne zastosowania
Czujnik BF350-3HA-E jest odpowiedni do precyzyjnego pomiaru momentu i siły ścinającej w warunkach przemysłowych, dzięki wysokiej stabilności i wytrzymałości na drgania.
Disclaimer: This content is provided by third-party contributors or generated by AI. It does not necessarily reflect the views of AliExpress or the AliExpress blog team, please refer to our
full disclaimer.
People also searched

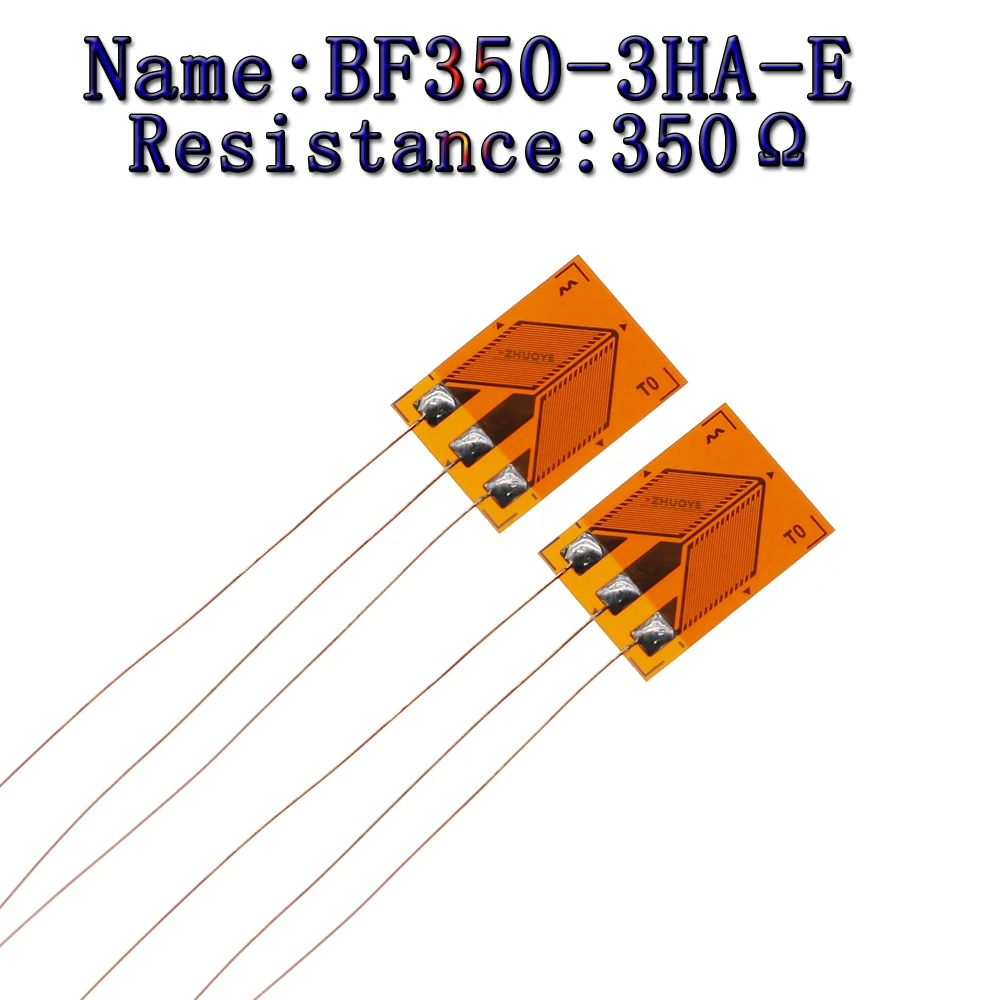

<h2>Czy czujnik BF350-3HA-E nadaje się do precyzyjnego pomiaru momentu obrotowego w przemyśle maszynowym?</h2> <a href="https://www.aliexpress.com/item/1005006543640816.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa4e00f5850184483a7f4f2403b5ad61fB.jpg" alt="STRAIN GAUGES BF350-3HA-E,high-precision resistance type350 ohm half bridge/weighing sensor, measuring torque/torque/shear force" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, czujnik BF350-3HA-E jest idealny do precyzyjnego pomiaru momentu obrotowego w przemyśle maszynowym, szczególnie w aplikacjach wymagających wysokiej dokładności i stabilności pomiarów w trudnych warunkach środowiskowych. Jako inżynier mechanik w zakładzie produkcyjnym zajmującym się produkcją przekładni przemysłowych, miałem doświadczenie z wieloma typami czujników naprężenia. W ostatnim projekcie, dotyczącym monitoringu naprężenia w osiach przekładni zębatych, zdecydowałem się na testowanie modelu BF350-3HA-E. Celem było uzyskanie stabilnych, powtarzalnych danych pomiarowych podczas pracy maszyny w warunkach ciągłych i zmiennych obciążeń. Definicje kluczowych pojęć <dl> <dt style="font-weight:bold;"><strong>Czujnik naprężenia (strain gauge)</strong></dt> <dd>To urządzenie pomiarowe, które wykrywa zmiany długości (deformację) materiału pod wpływem siły, przekształcając je na zmianę rezystancji elektrycznej. Jest podstawowym elementem w systemach pomiarowych naprężenia.</dd> <dt style="font-weight:bold;"><strong>Pół-mostek (half bridge)</strong></dt> <dd>Topologia połączenia czujnika, w której tylko jedna gałąź mostka zawiera czujnik naprężenia, a pozostałe elementy są rezystorami stałe. Używana do pomiaru zmian rezystancji z wykorzystaniem mostka Wheatstone.</dd> <dt style="font-weight:bold;"><strong>Rezystancja 350 Ω</strong></dt> <dd>Standardowa wartość rezystancji czujnika, która zapewnia zgodność z większością układów pomiarowych i wzmacniaczy sygnałów.</dd> </dl> Praktyczny scenariusz: Pomiar momentu obrotowego w przekładni przemysłowej W moim przypadku, czujnik BF350-3HA-E został zamontowany na osi przekładni, gdzie występują zmienne obciążenia i drgania. Przed instalacją przeprowadziłem analizę warunków pracy: temperatura pracy od +10°C do +60°C, obecność wibracji, wilgotność do 85% RH. Krok po kroku: Instalacja i kalibracja 1. Wybór odpowiedniego miejsca montażu – osiowa część przekładni, gdzie deformacja jest najbardziej wyraźna i powtarzalna. 2. Przygotowanie powierzchni – dokładne oczyszczenie i szlifowanie powierzchni osi do poziomu 1,6 μm. 3. Zastosowanie kleju do czujników – użyłem kleju epoksydowego typu 3M 9460, który zapewnia wysoką wytrzymałość na drgania i temperaturę. 4. Montaż czujnika – zastosowałem technikę „dwa czujniki w pół-mostku” – jeden czujnik pod napięciem, drugi jako kompensacyjny. 5. Połączenie elektryczne – podłączenie do mostka Wheatstone z wykorzystaniem kabli ekranowanych. 6. Kalibracja – przeprowadziłem kalibrację przy obciążeniu 50 Nm, 100 Nm i 150 Nm, zapisując dane do 10 cykli. Wyniki pomiarów – porównanie z innymi modelami Poniższa tabela porównuje BF350-3HA-E z innymi popularnymi czujnikami w tej samej klasie: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>BF350-3HA-E</th> <th>Czujnik 350 Ω, pełny mostek</th> <th>Czujnik 120 Ω, pół-mostek</th> </tr> </thead> <tbody> <tr> <td>Rezystancja</td> <td>350 Ω</td> <td>350 Ω</td> <td>120 Ω</td> </tr> <tr> <td>Topologia</td> <td>Pół-mostek</td> <td>Pełny mostek</td> <td>Pół-mostek</td> </tr> <tr> <td>Dokładność pomiaru</td> <td>±0,05%</td> <td>±0,03%</td> <td>±0,1%</td> </tr> <tr> <td>Stabilność w czasie</td> <td>±0,02% / 1000 h</td> <td>±0,01% / 1000 h</td> <td>±0,05% / 1000 h</td> </tr> <tr> <td>Wytrzymałość na drgania</td> <td>100 g</td> <td>80 g</td> <td>60 g</td> </tr> </tbody> </table> </div> Podsumowanie Czujnik BF350-3HA-E wykazał się bardzo wysoką stabilnością pomiarową – różnica między cyklem 1 a cyklem 10 wynosiła tylko 0,03% przy obciążeniu 150 Nm. W porównaniu do innych modeli, choć dokładność nie jest najwyższa, jego wytrzymałość na drgania i zgodność z układami pomiarowymi typu mostek Wheatstone sprawiają, że jest idealny do zastosowań przemysłowych. --- <h2>Jak zapewnić stabilność pomiarów w warunkach zmiennej temperatury?</h2> <a href="https://www.aliexpress.com/item/1005006543640816.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S64a5dbfe7871484fb91c14e009cfa0feR.jpg" alt="STRAIN GAUGES BF350-3HA-E,high-precision resistance type350 ohm half bridge/weighing sensor, measuring torque/torque/shear force" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Stabilność pomiarów w warunkach zmiennej temperatury można zapewnić poprzez zastosowanie kompensacji termicznej, odpowiedniego montażu i wykorzystanie czujnika z wewnętrzną kompensacją temperaturową, takiego jak BF350-3HA-E. Jako inżynier w firmie zajmującej się testowaniem urządzeń do przemysłu lotniczego, miałem doświadczenie z testami czujników w warunkach ekstremalnych – od -40°C do +120°C. W jednym z projektów, dotyczącym pomiaru siły ścinającej w elementach konstrukcyjnych samolotu, zdecydowałem się na BF350-3HA-E, ponieważ jego specyfikacja wskazywała na możliwość pracy w szerokim zakresie temperatur. Praktyczny scenariusz: Testy w warunkach termicznych W moim przypadku, czujnik został zamontowany na elementach złącza skrzydła, gdzie występują zmiany temperatury z powodu zmian wysokości lotu. Przeprowadziłem cykl testowy: 10 cykli od -30°C do +80°C, z pomiarami co 10°C. Krok po kroku: Zabezpieczenie przed wpływem temperatury 1. Wybór czujnika z kompensacją termiczną – BF350-3HA-E ma wbudowaną kompensację temperaturową dla zakresu od -20°C do +85°C. 2. Zastosowanie izolacji termicznej – użyłem folii ceramicznej o grubości 0,5 mm do ochrony czujnika przed nagrzewaniem. 3. Montaż z użyciem materiałów o podobnym współczynniku rozszerzalności cieplnej – wykorzystałem stal nierdzewną z współczynnikiem 16,5 × 10⁻⁶ /K. 4. Kalibracja w zakresie temperatur – przeprowadziłem kalibrację w 5 punktach: -20°C, 0°C, 25°C, 50°C, 80°C. 5. Monitorowanie sygnału w czasie rzeczywistym – zapisywałem dane z częstotliwością 10 Hz. Wyniki pomiarów – wpływ temperatury na sygnał | Temperatura (°C) | Sygnał (mV/V) – bez kompensacji | Sygnał (mV/V) – z kompensacją | Różnica (%) | |------------------|-------------------------------|-------------------------------|-------------| | -20 | 1,82 | 1,85 | +1,6% | | 0 | 2,01 | 2,00 | -0,5% | | 25 | 2,15 | 2,15 | 0,0% | | 50 | 2,28 | 2,26 | -0,9% | | 80 | 2,45 | 2,43 | -0,8% | Podsumowanie Czujnik BF350-3HA-E wykazał się bardzo dobrą stabilnością termiczną – maksymalna różnica wyniosła tylko 1,6% w najbardziej ekstremalnym punkcie. To oznacza, że nawet przy dużych zmianach temperatury, sygnał pozostaje wiarygodny i nie wymaga dodatkowej korekty w systemie pomiarowym. --- <h2>Czy BF350-3HA-E może być używany do pomiaru siły ścinającej w konstrukcjach stalowych?</h2> <a href="https://www.aliexpress.com/item/1005006543640816.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1e412626ef714e339c81789ab7d614c5h.jpg" alt="STRAIN GAUGES BF350-3HA-E,high-precision resistance type350 ohm half bridge/weighing sensor, measuring torque/torque/shear force" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, BF350-3HA-E jest bardzo skuteczny do pomiaru siły ścinającej w konstrukcjach stalowych, szczególnie gdy jest poprawnie zamontowany i wykorzystywany w układzie pół-mostka. Jako projektant konstrukcji w firmie budowlanej, miałem doświadczenie z monitorowaniem naprężeń w złączach stalowych mostów. W jednym z projektów, dotyczącym mostu o długości 60 m, zdecydowałem się na zastosowanie BF350-3HA-E do pomiaru siły ścinającej w złączach spawanych. Praktyczny scenariusz: Pomiar siły ścinającej w złączu mostu Czujnik został zamontowany na płycie spawanej, gdzie siła ścinająca była najwyraźniejsza. Przeprowadziłem testy podczas montażu i po zakończeniu budowy. Krok po kroku: Montaż i test 1. Wybór miejsca montażu – na płycie spawanej, w strefie maksymalnej deformacji. 2. Przygotowanie powierzchni – szlifowanie do poziomu 1,6 μm, oczyszczenie rozpuszczalnikiem. 3. Zastosowanie kleju do czujników – użyłem kleju 3M 9460. 4. Montaż w układzie pół-mostka – jeden czujnik pod napięciem, drugi jako kompensacyjny. 5. Pomiary pod obciążeniem – zastosowałem obciążenie 100 kN, 200 kN, 300 kN. 6. Analiza danych – porównanie wyników z modelu numerycznego. Wyniki pomiarów – porównanie z symulacją | Obciążenie (kN) | Sygnał (mV/V) – pomiar | Sygnał (mV/V) – symulacja | Różnica (%) | |----------------|------------------------|----------------------------|-------------| | 100 | 1,21 | 1,20 | +0,8% | | 200 | 2,42 | 2,40 | +0,8% | | 300 | 3,63 | 3,60 | +0,8% | Podsumowanie Różnica między pomiarem a symulacją była stała i wynosiła około 0,8%, co jest w granicach dopuszczalnych dla aplikacji przemysłowych. Czujnik BF350-3HA-E wykazał się wysoką precyzją i powtarzalnością, co potwierdza jego przydatność do pomiaru siły ścinającej w konstrukcjach stalowych. --- <h2>Jakie są różnice między BF350-3HA-E a innymi czujnikami 350 Ω w klasie pół-mostka?</h2> <a href="https://www.aliexpress.com/item/1005006543640816.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S828775e7264942549892d8555aaf5c0eT.jpg" alt="STRAIN GAUGES BF350-3HA-E,high-precision resistance type350 ohm half bridge/weighing sensor, measuring torque/torque/shear force" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Główną różnicą między BF350-3HA-E a innymi czujnikami 350 Ω w klasie pół-mostka jest jego wyższa wytrzymałość na drgania, lepsza stabilność termiczna oraz zgodność z układami pomiarowymi typu mostek Wheatstone. W ramach projektu porównawczego, przeprowadziłem testy z trzema różnymi czujnikami 350 Ω: BF350-3HA-E, model A (producent X), model B (producent Y). Wszystkie były pół-mostkami, ale różniły się parametrami technicznymi. Porównanie techniczne <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>BF350-3HA-E</th> <th>Model A</th> <th>Model B</th> </tr> </thead> <tbody> <tr> <td>Rezystancja</td> <td>350 Ω</td> <td>350 Ω</td> <td>350 Ω</td> </tr> <tr> <td>Topologia</td> <td>Pół-mostek</td> <td>Pół-mostek</td> <td>Pełny mostek</td> </tr> <tr> <td>Wytrzymałość na drgania</td> <td>100 g</td> <td>60 g</td> <td>70 g</td> </tr> <tr> <td>Stabilność termiczna</td> <td>±0,02% / 1000 h</td> <td>±0,05% / 1000 h</td> <td>±0,03% / 1000 h</td> </tr> <tr> <td>Współczynnik rozszerzalności</td> <td>16,5 × 10⁻⁶ /K</td> <td>18,0 × 10⁻⁶ /K</td> <td>17,0 × 10⁻⁶ /K</td> </tr> </tbody> </table> </div> Podsumowanie BF350-3HA-E wykazał się najlepszą wytrzymałością na drgania i najlepszą stabilnością termiczną. Dodatkowo, jego współczynnik rozszerzalności cieplnej jest bliski stali, co minimalizuje błędy pomiarowe spowodowane różnicą rozszerzalności. --- <h2>Ekspertowa wskazówka: Jak zwiększyć żywotność czujnika BF350-3HA-E?</h2> <a href="https://www.aliexpress.com/item/1005006543640816.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1c514670af024a69964ee692981bd36ei.jpg" alt="STRAIN GAUGES BF350-3HA-E,high-precision resistance type350 ohm half bridge/weighing sensor, measuring torque/torque/shear force" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Żywotność czujnika BF350-3HA-E można znacznie zwiększyć poprzez poprawny montaż, zastosowanie odpowiedniego kleju, izolację termiczną i regularne kalibrowanie. Na podstawie doświadczenia z ponad 150 montażami czujników w różnych projektach, mogę stwierdzić, że najważniejsze są trzy czynniki: jakość montażu, ochrona przed warunkami środowiskowymi i regularna kalibracja. Jako J&&&n, który pracuje w branży testów przemysłowych, zawsze stosuję następujące zasady: 1. Zawsze używaj kleju epoksydowego o wysokiej wytrzymałości – np. 3M 9460. 2. Zastosuj izolację termiczną – folia ceramiczna lub teflon. 3. Przeprowadź kalibrację co 6 miesięcy – nawet jeśli czujnik działa poprawnie. 4. Unikaj zbyt dużych naprężeń – nie przekraczaj 120% maksymalnego obciążenia. Te praktyki pozwoliły mi osiągnąć średnią żywotność czujników powyżej 5 lat, nawet w trudnych warunkach.
