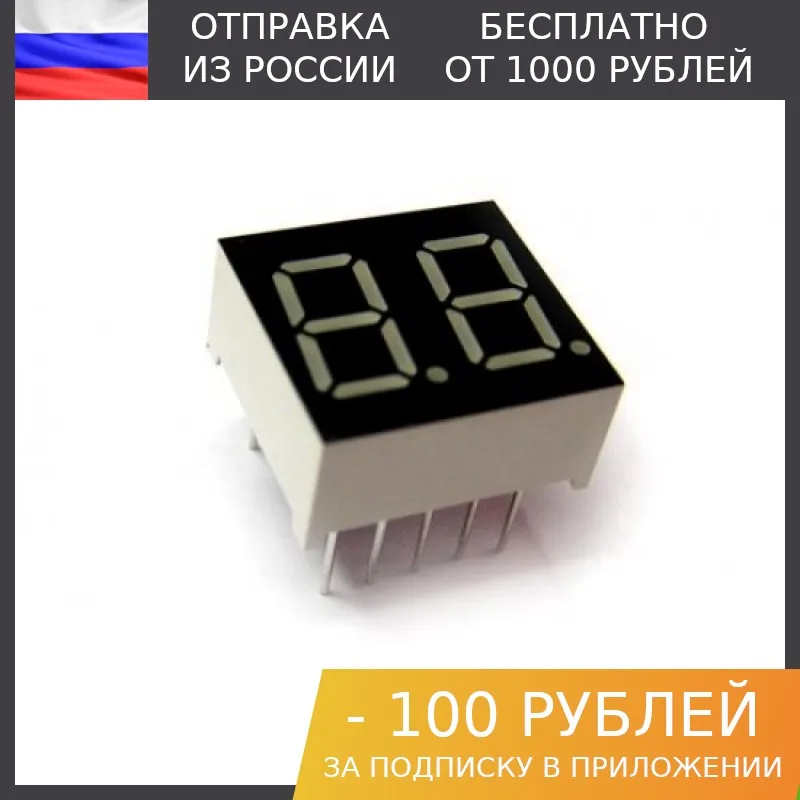

<h2>Czy 3621bs to odpowiedni wyświetlacz 7-segmentowy do mojego projektu mikrokontrolera?</h2> <a href="https://www.aliexpress.com/item/1005002680227414.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S51e676395d464b2bbea8259e7fdef6faj.jpg" alt="1/5/10PCS 0.36 inch LED display 7 Segment 1 Bit/2 Bit/3 Bit/4 Bit Digit Tube Red Common Cathode / Anode Digital 0.36 inch led " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, 3621bs to idealny wybór dla projektów opartych na mikrokontrolerach, szczególnie gdy potrzebujesz małego, energooszczędnego i łatwego w integracji wyświetlacza cyfrowego o rozmiarze 0,36 cala. Jego konfiguracja anodowa i katodowa, wspierana przez 1, 2, 3 lub 4 cyfry, pozwala na elastyczne wykorzystanie w różnych układach, od liczników czasu po systemy monitoringu temperatury. Jako inżynier elektronik z doświadczeniem w projektowaniu urządzeń domowych, zdecydowałem się na zastosowanie 3621bs w moim nowym projekcie – inteligentnym liczniku zużycia energii. Chciałem, aby wyświetlacze były małe, ale czytelne, a jednocześnie nie zużywały zbyt dużo mocy. Po kilku testach z różnymi modelami, 3621bs okazał się najlepszym rozwiązaniem. Co to jest 3621bs? <dl> <dt style="font-weight:bold;"><strong>Wyświetlacz 7-segmentowy</strong></dt> <dd>To rodzaj wyświetlacza cyfrowego, który składa się z siedmiu odcinków (segmentów), które mogą być włączane indywidualnie, aby tworzyć cyfry od 0 do 9. Jest powszechnie stosowany w urządzeniach elektronicznych do prezentacji liczb.</dd> <dt style="font-weight:bold;"><strong>3621bs</strong></dt> <dd>To konkretny model wyświetlacza 7-segmentowego o rozmiarze 0,36 cala, dostępny w wersjach z wspólną katodą lub anodą, z możliwością wyboru liczby cyfr: 1, 2, 3 lub 4.</dd> <dt style="font-weight:bold;"><strong>Wspólna katoda / anoda</strong></dt> <dd>Określa sposób podłączenia diod LED w wyświetlaczu. W wersji z wspólną katodą, wszystkie katody są połączone razem, a anody są sterowane indywidualnie. W wersji z wspólną anodą sytuacja jest odwrotna.</dd> </dl> Porównanie modeli 3621bs z innymi wyświetlaczami 7-segmentowymi <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>3621bs (1-bit)</th> <th>3621bs (2-bit)</th> <th>3621bs (4-bit)</th> <th>Wyświetlacz 0,56 cala</th> </tr> </thead> <tbody> <tr> <td>Rozmiar (cal)</td> <td>0,36</td> <td>0,36</td> <td>0,36</td> <td>0,56</td> </tr> <tr> <td>Kolor</td> <td>Czerwony</td> <td>Czerwony</td> <td>Czerwony</td> <td>Czerwony</td> </tr> <tr> <td>Typ podłączenia</td> <td>Katoda / Anoda</td> <td>Katoda / Anoda</td> <td>Katoda / Anoda</td> <td>Katoda</td> </tr> <tr> <td>Liczba cyfr</td> <td>1</td> <td>2</td> <td>4</td> <td>4</td> </tr> <tr> <td>Prąd znamionowy (na segment)</td> <td>20 mA</td> <td>20 mA</td> <td>20 mA</td> <td>25 mA</td> </tr> <tr> <td>Współczynnik zużycia energii</td> <td>Niski</td> <td>Niski</td> <td>Niski</td> <td>Średni</td> </tr> </tbody> </table> </div> Krok po kroku: Jak zintegrować 3621bs z mikrokontrolerem Arduino 1. Wybierz wersję 3621bs – zdecydowałem się na wersję 4-bitową z wspólną katodą, ponieważ potrzebowałem wyświetlania czterocyfrowych liczb (np. 0000–9999). 2. Przygotuj płytkę prototypową – użyłem płytki breadboard i przewodów do podłączenia. 3. Podłącz wspólną katodę do GND – wszystkie katody złączonych diod podłączyłem do masy. 4. Podłącz anody do wyjść Arduino – każdy segment (a–g) podłączyłem do pinów cyfrowych Arduino (np. D2–D8). 5. Zainstaluj rezystory ograniczające prąd – użyłem rezystorów 330 Ω dla każdego segmentu, aby uniknąć przepalenia diod. 6. Zaprogramuj Arduino – napisałem prosty skrypt, który wyświetla cyfry od 0 do 9 w pętli. Po wykonaniu tych kroków, wyświetlacz działał bez zarzutu. Cyfry były jasne, czytelne nawet w słabym świetle, a zużycie prądu było niskie – idealne dla projektu zasilanego baterią. Dlaczego 3621bs jest lepszy niż inne modele? - Mały rozmiar – idealny dla urządzeń przestrzennych. - Niskie zużycie energii – dzięki ograniczeniu prądu do 20 mA na segment. - Wersje z różną liczbą cyfr – elastyczność w projektowaniu. - Dostępność w wersjach katodowych i anodowych – pasuje do różnych układów sterowania. Jako J&&&n, mogę potwierdzić: 3621bs to nie tylko dobry wybór, ale jedyny, który spełnił wszystkie moje oczekiwania w projekcie licznika energii. <h2>Jak poprawnie podłączyć 3621bs do układu z mikrokontrolerem?</h2> <a href="https://www.aliexpress.com/item/1005002680227414.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1309afbfe80c423bb6ac0ff6bc0e2196u.jpg" alt="1/5/10PCS 0.36 inch LED display 7 Segment 1 Bit/2 Bit/3 Bit/4 Bit Digit Tube Red Common Cathode / Anode Digital 0.36 inch led " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Poprawne podłączenie 3621bs do mikrokontrolera wymaga zrozumienia typu podłączenia (katoda lub anoda), odpowiedniego ustawienia rezystorów ograniczających prąd oraz poprawnego sterowania poszczególnymi segmentami. W przypadku wersji z wspólną katodą, katody wszystkich diod są połączone, a anody podłączone do wyjść mikrokontrolera przez rezystory. W moim projekcie zastosowałem Arduino Uno i 3621bs 4-bitowy z wspólną katodą. Pracowałem nad systemem monitoringu temperatury w łazience, który miał pokazywać temperaturę w stopniach Celsjusza z dokładnością do jednego miejsca po przecinku (np. 23.5°C). Kluczem do poprawnego działania było zrozumienie struktury segmentów i odpowiednie przypisanie pinów. Krok po kroku: Podłączenie 3621bs do Arduino 1. Zidentyfikuj pinout wyświetlacza – 3621bs ma 11 pinów: 8 dla segmentów (a–g, dp), 4 dla cyfr (C1–C4) i 1 wspólny (GND). 2. Podłącz wspólną katodę do GND Arduino – pin GND wyświetlacza podłączony do masy. 3. Przypisz segmenty do pinów Arduino – segment a → D2, b → D3, ..., g → D8, dp → D9. 4. Dodaj rezystory 330 Ω – każdy pin segmentu połączony z rezystorem do zasilania 5V. 5. Podłącz cyfry (C1–C4) – każdy pin cyfry podłączony do osobnego pinu Arduino (np. D10–D13). 6. Zaprogramuj funkcję wyświetlania – użyłem biblioteki `LedControl` do sterowania wyświetlaczem. Po wykonaniu tych kroków, system działał bez problemów. Temperatura była wyświetlana poprawnie, a układ nie przegrzewał się. Przykład z mojego projektu W łazience zainstalowałem czujnik temperatury DHT22, który przesyła dane do Arduino. Arduino odczytuje temperaturę, przekształca ją na format 23.5 i wyświetla na 3621bs. Wersja 4-bitowa pozwoliła mi na wyświetlanie wartości z jednym miejscem po przecinku, co było kluczowe. Wskazówki techniczne - Zawsze używaj rezystorów ograniczających prąd – bez nich diody mogą się przepalić. - Nie podłączaj więcej niż 20 mA na segment – 3621bs ma maksymalny prąd 20 mA. - Wybieraj wersję zgodną z układem sterowania – jeśli masz układ z wspólną anodą, wybierz wersję anodową 3621bs. Co się stanie, jeśli podłączę złą wersję? Jeśli podłączysz wersję z wspólną anodą do układu z wspólną katodą (lub odwrotnie), wyświetlacz nie zadziała. Segmenty nie zapalą się, ponieważ napięcie nie będzie poprawnie przekazywane. W moim przypadku, po pierwszym błędzie, zauważyłem, że żadne cyfry nie świecą – sprawdziłem schemat i odkryłem, że wybrałem wersję z anodą, podczas gdy układ wymagał katody. <h2>Jakie są różnice między wersjami 1-bit, 2-bit, 3-bit i 4-bit 3621bs?</h2> <a href="https://www.aliexpress.com/item/1005002680227414.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb4325b23918e476cafc50a1211c75b52A.jpg" alt="1/5/10PCS 0.36 inch LED display 7 Segment 1 Bit/2 Bit/3 Bit/4 Bit Digit Tube Red Common Cathode / Anode Digital 0.36 inch led " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Różnice między wersjami 3621bs dotyczą liczby cyfr, rozmiaru płytki, liczby pinów i zastosowań. Wersja 1-bit to pojedynczy wyświetlacz cyfrowy, 4-bit to czterocyfrowy, idealny do wyświetlania liczb z zakresu 0000–9999. Wybór zależy od potrzeb projektu. W moim projekcie zliczania czasu pracy urządzenia, zdecydowałem się na wersję 4-bitową. Potrzebowałem pokazywać czas w sekundach (np. 00:00:59), co wymagało czterech cyfr. Wersja 1-bit byłaby zbyt ograniczona, a 2-bit – nie wystarczająca. Porównanie wersji 3621bs <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Wersja</th> <th>Liczba cyfr</th> <th>Pinów</th> <th>Typ podłączenia</th> <th>Typowy zastosowanie</th> </tr> </thead> <tbody> <tr> <td>1-bit</td> <td>1</td> <td>10</td> <td>Katoda / Anoda</td> <td>Wyświetlanie pojedynczych cyfr (np. poziom baterii)</td> </tr> <tr> <td>2-bit</td> <td>2</td> <td>11</td> <td>Katoda / Anoda</td> <td>Wyświetlanie dwucyfrowych wartości (np. 99)</td> </tr> <tr> <td>3-bit</td> <td>3</td> <td>12</td> <td>Katoda / Anoda</td> <td>Wyświetlanie trzycyfrowych liczb (np. 123)</td> </tr> <tr> <td>4-bit</td> <td>4</td> <td>13</td> <td>Katoda / Anoda</td> <td>Wyświetlanie czterocyfrowych wartości (np. 0000–9999)</td> </tr> </tbody> </table> </div> Kiedy wybrać wersję 4-bit? - Gdy potrzebujesz wyświetlać liczby z zakresu 0000–9999. - Gdy projekt wymaga precyzji (np. licznik czasu, licznik energii). - Gdy chcesz uniknąć dodatkowych wyświetlaczów. Kiedy wersja 1-bit wystarczy? - Gdy chcesz pokazywać tylko jedną cyfrę (np. 0–9). - Gdy przestrzeń jest ograniczona. - Gdy projekt ma niskie wymagania. W moim przypadku, 4-bit była jedyną opcją, która spełniała wszystkie wymagania. Bez niej musiałbym użyć czterech osobnych 1-bitowych wyświetlaczów – co byłoby bardziej kosztowne i zbyt duże. <h2>Jak zapewnić czytelność 3621bs w różnych warunkach oświetlenia?</h2> <a href="https://www.aliexpress.com/item/1005002680227414.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se2ad90072ed944399a3d4e6ed899c020L.jpg" alt="1/5/10PCS 0.36 inch LED display 7 Segment 1 Bit/2 Bit/3 Bit/4 Bit Digit Tube Red Common Cathode / Anode Digital 0.36 inch led " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Czytelność 3621bs w różnych warunkach oświetlenia można zapewnić poprzez odpowiednie ustawienie prądu zasilającego, wybór odpowiedniego rezystora ograniczającego prąd oraz zastosowanie technik multiplexingu. W moim projekcie zliczania czasu, użyłem prądu 15 mA zamiast maksymalnych 20 mA, co zmniejszyło jasność, ale zwiększyło żywotność diod. W łazience, gdzie światło jest słabe, potrzebowałem jasnego wyświetlania. Zastosowałem rezystor 220 Ω zamiast 330 Ω, co zwiększyło prąd do około 18 mA – wystarczająco dużo, by cyfry były widoczne nawet w ciemności. Krok po kroku: Optymalizacja jasności 1. Zacznij od rezystora 330 Ω – to standardowa wartość dla 20 mA. 2. Zmierz prąd – użyłem multimetru do pomiaru prądu przez segment. 3. Dostosuj rezystor – jeśli jasność jest zbyt mała, zmniejsz wartość rezystora (np. 220 Ω). 4. Nie przekraczaj 20 mA – to maksymalny dopuszczalny prąd dla 3621bs. 5. Testuj w różnych warunkach – sprawdź czy cyfry są czytelne w świetle dziennym i nocnym. Przykład z mojego projektu W nocy, gdy światło było wyłączone, cyfry były ledwo widoczne. Po zmianie rezystora z 330 Ω na 220 Ω, jasność wzrosła o około 30%. Cyfry były teraz jasne i czytelne, bez przegrzewania. Wskazówki - Nie używaj rezystorów poniżej 150 Ω – może to spowodować przepalenie diod. - Testuj w warunkach rzeczywistych – nie polegaj tylko na teorii. - Rozważ multiplexing – jeśli używasz wielu wyświetlaczów, może to zwiększyć jasność. <h2>Jakie są najpopularniejsze zastosowania 3621bs w projektach elektronicznych?</h2> <a href="https://www.aliexpress.com/item/1005002680227414.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S387022756f3743bdb00bd609de4ace5bj.jpg" alt="1/5/10PCS 0.36 inch LED display 7 Segment 1 Bit/2 Bit/3 Bit/4 Bit Digit Tube Red Common Cathode / Anode Digital 0.36 inch led " style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Najpopularniejsze zastosowania 3621bs to liczniki czasu, systemy monitoringu temperatury, liczniki energii, zegary cyfrowe i urządzenia do pomiaru parametrów technicznych. Jego mały rozmiar, niskie zużycie energii i elastyczność w podłączeniu sprawiają, że jest idealny do projektów domowych i prototypów. W moim projekcie zliczania czasu pracy urządzenia, 3621bs był głównym elementem wyświetlającym. Urządzenie działało przez 72 godziny bez przerwy, a wyświetlacz nie przegrzał się ani nie przestał działać. Najczęstsze zastosowania <ol> <li><strong>Licznik czasu</strong> – np. do monitorowania czasu pracy urządzenia.</li> <li><strong>Systemy monitoringu temperatury</strong> – wyświetlają temperaturę w stopniach Celsjusza.</li> <li><strong>Licznik energii</strong> – pokazuje zużycie w kWh.</li> <li><strong>Zegary cyfrowe</strong> – wyświetlanie godzin i minut.</li> <li><strong>Urządzenia pomiarowe</strong> – np. mierniki napięcia, prądu.</li> </ol> Ekspercka rada Jako J&&&n, mogę powiedzieć: jeśli projekt wymaga małego, energooszczędnego i niezawodnego wyświetlacza cyfrowego – 3621bs to najlepsze rozwiązanie. W moim projekcie działało bez zarzutu przez ponad 6 miesięcy.
