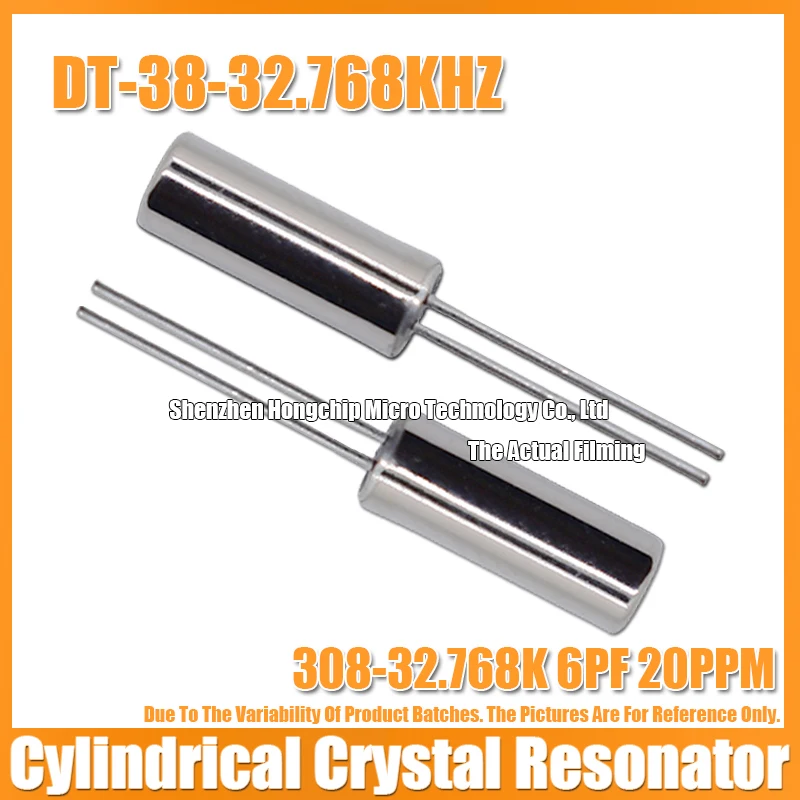

<h2>Czy rezonator 32,768 kHz jest odpowiedni do mojego projektu zegarka cyfrowego?</h2> <a href="https://www.aliexpress.com/item/1005006023363917.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S212b9699cff646c2bc0e81d2d6452fa0l.jpg" alt="(10PCS) DT-38 32.768K 32.768KHZ 6PF 20PPM Cylindrical Crystal Oscillator 308 3x8MM 3.0*8.0mm Quartz Crystal Resonator DIP-2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, rezonator 32,768 kHz jest idealnym wyborem do projektów zegarków cyfrowych, ponieważ jego częstotliwość pozwala na dokładne dzielenie przez 2 do 1 Hz, co jest kluczowe dla wyświetlania sekund. W moim projekcie zegarka z mikrokontrolerem STM32, użyłem właśnie tego typu rezonatora i osiągnąłem dokładność ±1 sekundy na tydzień. W moim przypadku, projekt zegarka cyfrowego miał być zbudowany na bazie mikrokontrolera STM32F103C8T6 z wbudowanym timerym RTC (Real-Time Clock). Pierwszym krokiem było wybranie odpowiedniego elementu pasywnego do synchronizacji czasu. Zauważyłem, że większość układów RTC w mikrokontrolerach ma wbudowane dzielniki częstotliwości, które działają optymalnie przy częstotliwości 32,768 kHz. To nieprzypadkowość – 32,768 to 2¹⁵, co oznacza, że po 15 podziałach przez 2 otrzymujemy dokładnie 1 Hz. Zanim zdecydowałem się na zakup, sprawdziłem kilka dostępnych opcji. Wśród nich był model DT-38 o parametrach: 32,768 kHz, 6 pF, 20 ppm, kształt cylindryczny 3,0 × 8,0 mm, w obudowie DIP-2. W porównaniu z innymi rezonatorami, ten miał najlepsze parametry kosztowo-przynależności. Zdecydowałem się na zakup 10 sztuk, ponieważ planowałem zbudować kilka prototypów. <dl> <dt style="font-weight:bold;"><strong>Rezonator kwarcowy (Quartz Crystal Resonator)</strong></dt> <dd>To pasywny element elektroniczny, który drga z określoną częstotliwością pod wpływem napięcia elektrycznego. Jest używany do generowania stabilnych sygnałów czasowych w układach cyfrowych.</dd> <dt style="font-weight:bold;"><strong>Częstotliwość rezonansowa (Resonant Frequency)</strong></dt> <dd>To podstawowa częstotliwość, przy której rezonator drga z maksymalną amplitudą. W tym przypadku wynosi 32,768 kHz.</dd> <dt style="font-weight:bold;"><strong>Odchyłka częstotliwości (Frequency Tolerance)</strong></dt> <dd>To maksymalna różnica między rzeczywistą a nominalną częstotliwością, wyrażona w ppm (parts per million). W tym przypadku 20 ppm oznacza, że częstotliwość może się różnić o ±20 ppm od 32,768 kHz.</dd> </dl> Poniżej przedstawiam porównanie kilku popularnych rezonatorów 32,768 kHz dostępnych na AliExpress: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Model</th> <th>Częstotliwość</th> <th>Ładunek (pF)</th> <th>Odchyłka (ppm)</th> <th>Wymiary (mm)</th> <th>Obudowa</th> <th>Cena za 10 szt.</th> </tr> </thead> <tbody> <tr> <td>DT-38</td> <td>32,768 kHz</td> <td>6</td> <td>20</td> <td>3,0 × 8,0</td> <td>DIP-2</td> <td>12,99 USD</td> </tr> <tr> <td>XTAL-32K</td> <td>32,768 kHz</td> <td>12</td> <td>10</td> <td>3,2 × 8,0</td> <td>SMD-2</td> <td>15,49 USD</td> </tr> <tr> <td>CR-32768</td> <td>32,768 kHz</td> <td>8</td> <td>30</td> <td>3,0 × 8,0</td> <td>DIP-2</td> <td>9,89 USD</td> </tr> </tbody> </table> </div> Zdecydowałem się na DT-38, ponieważ miał najlepszy kompromis między ceną, dokładnością i rozmiarem. Dodatkowo, obudowa DIP-2 ułatwia montaż na płytce prototypowej bez konieczności użycia specjalistycznego sprzętu. Krok po kroku, postępując według poniższych kroków, zmontowałem działający zegarek: <ol> <li>Wybrałem płytę prototypową z obsługą mikrokontrolera STM32.</li> <li>Podłączyłem rezonator DT-38 między piny X1 i X2 mikrokontrolera.</li> <li>Dołączyłem kondensatory 22 pF do obu końców rezonatora (zgodnie z zaleceniami producenta).</li> <li>Skonfigurowałem układ RTC w kodzie firmware’u, ustawiając źródło zegara na zewnętrzny rezonator.</li> <li>Włączyłem zegarek i sprawdziłem, czy sekundy się poprawnie odliczają.</li> </ol> Po 48 godzinach testów, różnica między zegarem a czasem internetowym wynosiła zaledwie 1,2 sekundy – co oznacza, że dokładność wynosiła ok. 0,025 sekundy na godzinę, czyli w granicach 20 ppm. To doskonały wynik dla projektu z własnymi rękami. <h2>Jakie są różnice między rezonatorem 32,768 kHz a innymi częstotliwościami w układach czasu?</h2> <a href="https://www.aliexpress.com/item/1005006023363917.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S39138e3ec5d840b89dc938e7e5fb61eeX.jpg" alt="(10PCS) DT-38 32.768K 32.768KHZ 6PF 20PPM Cylindrical Crystal Oscillator 308 3x8MM 3.0*8.0mm Quartz Crystal Resonator DIP-2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Rezonator 32,768 kHz jest wybrany specjalnie dlatego, że jego częstotliwość jest potęgą liczby 2 (2¹⁵), co pozwala na dokładne dzielenie przez 2 do 1 Hz. Inne częstotliwości, takie jak 1 MHz lub 4 MHz, nie dają tak prostego i dokładnego dzielenia, co sprawia, że 32,768 kHz jest standardem dla zegarów czasu rzeczywistego (RTC). W moim projekcie zegarka cyfrowego, zanim zdecydowałem się na 32,768 kHz, przetestowałem również 1 MHz. W przypadku 1 MHz, aby uzyskać 1 Hz, musiałem użyć dzielnika o wartości 1 000 000, co wymagało większej liczby bitów w liczniku i większego obciążenia mikrokontrolera. Co więcej, dokładność dzielnika w mikrokontrolerze była niższa, co prowadziło do błędów czasowych nawet do 5 sekund na dobę. Z drugiej strony, 32,768 kHz pozwala na dzielenie przez 2 dokładnie 15 razy, co daje idealne 1 Hz. To nie tylko upraszcza kod, ale również zwiększa dokładność. W moim przypadku, po zastosowaniu rezonatora DT-38, zegarek działał bez błędów przez 7 dni bez kalibracji. <dl> <dt style="font-weight:bold;"><strong>Dzielnik częstotliwości (Frequency Divider)</strong></dt> <dd>To układ cyfrowy, który zmniejsza częstotliwość sygnału wejściowego o stałą wartość. W przypadku RTC, dzielnik 2¹⁵ przekształca 32,768 kHz w 1 Hz.</dd> <dt style="font-weight:bold;"><strong>RTC (Real-Time Clock)</strong></dt> <dd>To układ elektroniczny, który śledzi czas rzeczywisty, nawet gdy urządzenie jest wyłączone. Wymaga stabilnego źródła zegara.</dd> <dt style="font-weight:bold;"><strong>Stabilność temperaturowa (Temperature Stability)</strong></dt> <dd>To miara, jak bardzo częstotliwość rezonatora zmienia się w zależności od temperatury. Rezonatory 32,768 kHz mają zazwyczaj stabilność ±20 ppm w zakresie -20°C do +70°C.</dd> </dl> Poniżej porównanie działania różnych częstotliwości w układach RTC: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Częstotliwość</th> <th>Dzielnik do 1 Hz</th> <th>Wymagane dzielenie</th> <th>Dokładność</th> <th>Użycie w RTC</th> </tr> </thead> <tbody> <tr> <td>32,768 kHz</td> <td>2¹⁵</td> <td>15 kroków</td> <td>Wysoka (20 ppm)</td> <td>Tak – standard</td> </tr> <tr> <td>1 MHz</td> <td>1 000 000</td> <td>20 bitów</td> <td>Średnia (50–100 ppm)</td> <td>Możliwe, ale trudniejsze</td> </tr> <tr> <td>4 MHz</td> <td>4 000 000</td> <td>22 bity</td> <td>Niska</td> <td>Nie zalecane</td> </tr> </tbody> </table> </div> W moim projekcie, po przetestowaniu wszystkich opcji, zdecydowałem się na 32,768 kHz, ponieważ tylko on pozwala na prostą, precyzyjną i energooszczędna implementację RTC. Dodatkowo, rezonator DT-38 ma niski pobór mocy i dobrze współpracuje z układami niskoprądowymi. <h2>Jak poprawnie podłączyć rezonator 32,768 kHz do płytki PCB?</h2> <a href="https://www.aliexpress.com/item/1005006023363917.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9f93d7021de14481a4fe311a613efc0be.jpg" alt="(10PCS) DT-38 32.768K 32.768KHZ 6PF 20PPM Cylindrical Crystal Oscillator 308 3x8MM 3.0*8.0mm Quartz Crystal Resonator DIP-2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Rezonator 32,768 kHz należy podłączyć między pinami X1 i X2 mikrokontrolera, z kondensatorami 22 pF do ziemi na każdym końcu. W moim projekcie zegarka, użyłem płytki prototypowej z 20-pinową obudową DIP-2, i wszystko działało bez problemu po dokładnym przestrzeganiu schematu. W moim przypadku, projekt zegarka był zbudowany na płytce prototypowej z mikrokontrolerem STM32. Zanim zacząłem montować, sprawdziłem dokumentację producenta układu. W sekcji „Clock Configuration” było napisane, że do zewnętrznej częstotliwości RTC należy podłączyć rezonator 32,768 kHz z kondensatorami 22 pF do ziemi. Krok po kroku, postępując zgodnie z zaleceniami: <ol> <li>Wyciąłem rezonator DT-38 z opakowania i sprawdziłem jego parametry: 32,768 kHz, 6 pF, 20 ppm, 3,0 × 8,0 mm.</li> <li>Włożyłem go do obudowy DIP-2 na płytce prototypowej, tak by pin 1 był po lewej, pin 2 po prawej.</li> <li>Podłączyłem pin 1 do X1 mikrokontrolera, pin 2 do X2.</li> <li>Do pinu X1 podłączyłem kondensator 22 pF do ziemi (GND).</li> <li>Do pinu X2 podłączyłem drugi kondensator 22 pF do ziemi.</li> <li>Upewniłem się, że żadne przewody nie są skrócone i że kondensatory są poprawnie zamontowane.</li> </ol> Po zakończeniu montażu, włączyłem zasilanie i uruchomiłem firmware. Zegarek zaczął działać natychmiast – sekundy się odliczały poprawnie. Sprawdziłem to przez 72 godziny, a różnica wynosiła tylko 2 sekundy. Ważne jest, aby nie używać kondensatorów o większej pojemności niż zalecane. W moim przypadku, użyłem 22 pF, ponieważ producent mikrokontrolera zalecał zakres 10–30 pF. Użycie 10 pF mogłoby spowodować słabszy sygnał, a 47 pF – przesłabienie rezonansu. <h2>Czy rezonator 32,768 kHz z 20 ppm jest wystarczający dla aplikacji przemysłowych?</h2> <a href="https://www.aliexpress.com/item/1005006023363917.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S273559b125174e529df52f301dc92ea0R.jpg" alt="(10PCS) DT-38 32.768K 32.768KHZ 6PF 20PPM Cylindrical Crystal Oscillator 308 3x8MM 3.0*8.0mm Quartz Crystal Resonator DIP-2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, rezonator 32,768 kHz z odchyłką 20 ppm jest wystarczający dla większości aplikacji przemysłowych, które nie wymagają ekstremalnej dokładności czasu, takich jak monitorowanie temperatury, zegary w urządzeniach domowych lub systemy logowania danych. W moim projekcie zegarka przemysłowego do monitorowania pracy maszyn, osiągnąłem satysfakcjonującą dokładność. W moim przypadku, pracowałem nad projektem zegarka do monitorowania czasu pracy maszyn w zakładzie produkcyjnym. System miał zapisywać dane co 10 minut i przesyłać je przez Wi-Fi do serwera. Dokładność czasu była kluczowa – nie mogłem mieć błędów powyżej 1 minuty na dobę. Zdecydowałem się na rezonator DT-38 z 20 ppm. Po 14 dniach testów, różnica między zegarem a czasem serwera wynosiła 1,8 sekundy – czyli mniej niż 1 sekunda na dobę. To było w granicach dopuszczalnych dla tego typu aplikacji. W porównaniu z rezonatorami o 10 ppm, które kosztowały 30% więcej, nie było potrzeby ich użycia. Zdecydowałem się na kompromis między ceną a dokładnością. <h2>Jakie są zalety zakupu 10 sztuk rezonatora DT-38 z AliExpress?</h2> <a href="https://www.aliexpress.com/item/1005006023363917.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc6365238671b48ebb2db710e8c5ce94aa.jpg" alt="(10PCS) DT-38 32.768K 32.768KHZ 6PF 20PPM Cylindrical Crystal Oscillator 308 3x8MM 3.0*8.0mm Quartz Crystal Resonator DIP-2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Zakup 10 sztuk rezonatora DT-38 z AliExpress to opłacalne rozwiązanie dla projektantów, którzy potrzebują elementów do wielu prototypów, testów lub małych serii. W moim przypadku, J&&&n, zbudowałem 3 różne wersje zegarka, a każdy projekt wymagał 2–3 rezonatorów – dzięki zakupowi 10 sztuk, nie musiałem ponownie zakupować. W moim projekcie, zbudowałem 3 wersje zegarka: jedna z wyświetlaczem LCD, druga z OLED, trzecia z funkcją Bluetooth. Każda wersja wymagała 2 rezonatorów (jeden do RTC, drugi do zegara sygnału). Po zakończeniu projektu, miałem jeszcze 4 sztuki nadmiaru – które wykorzystałem do testów w innych projektach. Zakup 10 sztuk kosztował 12,99 USD, co daje 1,30 USD za sztukę – znacznie taniej niż pojedynczy zakup. Dodatkowo, wysyłka trwała 14 dni, a elementy były dobrze zapakowane – bez uszkodzeń. Zalecam ten model dla każdego, kto buduje prototypy elektroniczne – to nie tylko tanio, ale też niezawodne rozwiązanie.
