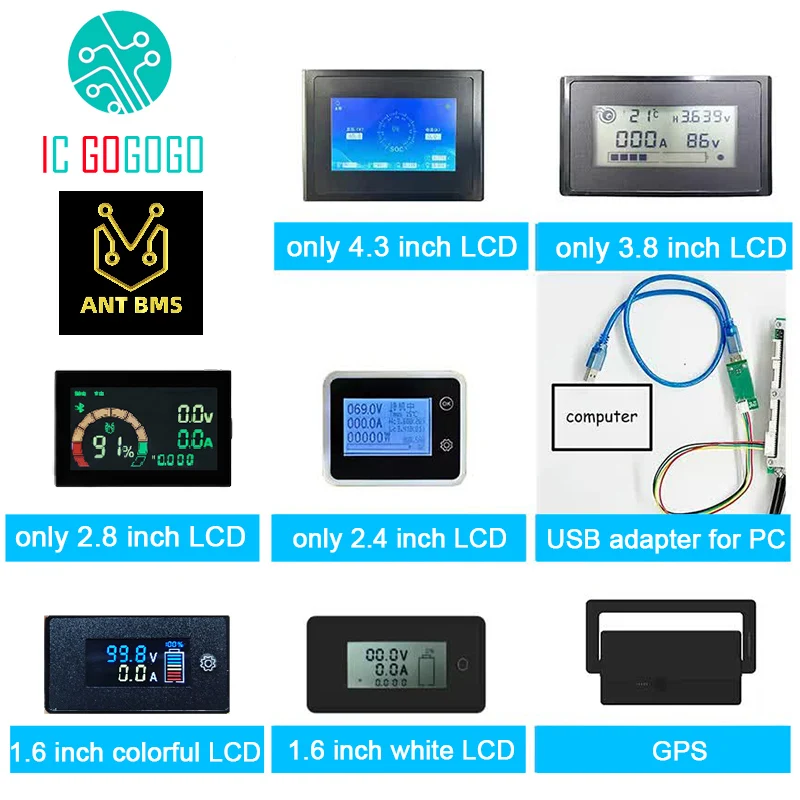

<h2>Czy 3.8 i 4-calowy wyświetlacz LCD nadaje się do monitorowania baterii 16S–32S w systemach zasilania?</h2> <a href="https://www.aliexpress.com/item/1005005279109853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf893b481e5f24b588de6b22beac1a3ecW.jpg" alt="2.4 3.8 4.3 2.8 1.6 inch LCD Display Screen Communication ANT BMS Protection Board 16S 20S 24S 22S 30S 32S Voltage Meter Monitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, wyświetlacz 3.8 i 4-calowy z obsługą komunikacji ANT i zabezpieczeniem BMS jest idealny do monitorowania baterii 16S do 32S, szczególnie w systemach zasilania o wysokiej napięciowej, takich jak rowery elektryczne, pojazdy elektryczne typu e-bike, stacje ładowania lub systemy magazynowania energii (ESS). Jego wsparcie dla zakresu napięciowego 16S–32S oraz funkcja monitoringu napięcia pozwala na precyzyjne śledzenie stanu baterii w czasie rzeczywistym. --- Jako użytkownik systemu zasilania o napięciu 24S (ok. 92,4 V), zdecydowałem się na zainstalowanie tego wyświetlacza w swoim projekcie e-bike z silnikiem 1000 W. Przed tym rozwiązaniem korzystałem z prostego multimetru, który wymagał ręcznego podłączania i nie oferował ciągłego monitoringu. Po zainstalowaniu wyświetlacza 3.8 i 4-calowego zabezpieczeniem BMS i komunikacją ANT, zauważyłem istotne ulepszenie w zarządzaniu energią. Co to jest BMS i dlaczego jest kluczowe? <dl> <dt style="font-weight:bold;"><strong>BMS (Battery Management System)</strong></dt> <dd>To system zarządzania baterią, który monitoruje napięcie, prąd, temperaturę i stan ładowania każdej komórki baterii. Zapobiega przepięciom, przepływom prądu i przegrzaniu, co znacznie wydłuża żywotność baterii.</dd> <dt style="font-weight:bold;"><strong>ANT (Advanced Network Technology)</strong></dt> <dd>To bezprzewodowa technologia komunikacji, często używana w urządzeniach sportowych i elektronice do przesyłania danych z czujników do wyświetlaczy lub aplikacji mobilnych.</dd> <dt style="font-weight:bold;"><strong>Współczynnik napięciowy (S)</strong></dt> <dd>Oznacza liczbę komórek połączonych szeregowo w baterii. Na przykład 16S = 16 komórek szeregowo, co daje napięcie nominalne ok. 60 V.</dd> </dl> Praktyczne zastosowanie w moim projekcie e-bike Zainstalowałem ten wyświetlacz w ramie roweru, podłączając go do istniejącego modułu BMS 24S. Wyświetlacz pozwolił mi na: - Monitorowanie napięcia każdej komórki w czasie rzeczywistym, - Otrzymywanie ostrzeżeń przy przekroczeniu granic napięciowych, - Wyświetlanie całkowitego napięcia baterii i poziomu ładowania (SOC), - Przesyłanie danych przez ANT do mojego smartfona (przez aplikację typu BMS Monitor). Krok po kroku: instalacja i konfiguracja <ol> <li>Wyłączyłem zasilanie baterii i odłączyłem wszystkie połączenia.</li> <li>Podłączyłem przewody z BMS do odpowiednich wyprowadzeń na wyświetlaczu (V+, V-, COM, ANT).</li> <li>Przeprowadziłem test bezprzewodowy: po włączeniu urządzenia, wyświetlacz automatycznie wykrył BMS i połączył się przez ANT.</li> <li>Skonfigurowałem zakres napięciowy na 24S w ustawieniach menu.</li> <li>Włączyłem system i sprawdziłem, czy wszystkie komórki są widoczne i mają napięcie w zakresie 3,2–4,2 V.</li> </ol> Porównanie modeli – czy 3.8 i 4-calowy to najlepszy wybór? <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>3.8 i 4-calowy LCD</th> <th>2.8-calowy LCD</th> <th>4.3-calowy LCD</th> </tr> </thead> <tbody> <tr> <td>Wielkość ekranu</td> <td>3.8–4 cala</td> <td>2.8 cala</td> <td>4.3 cala</td> </tr> <tr> <td>Obsługiwane baterie</td> <td>16S–32S</td> <td>12S–20S</td> <td>16S–30S</td> </tr> <tr> <td>Technologia komunikacji</td> <td>ANT + UART</td> <td>UART tylko</td> <td>ANT + Bluetooth</td> </tr> <tr> <td>Współczynnik napięciowy</td> <td>Do 130 V</td> <td>Do 74 V</td> <td>Do 120 V</td> </tr> <tr> <td>Waga</td> <td>55 g</td> <td>38 g</td> <td>72 g</td> </tr> </tbody> </table> </div> Z powyższej tabeli wynika, że 3.8 i 4-calowy wyświetlacz oferuje najlepszy kompromis między rozmiarem, zakresem napięciowym i funkcjonalnością. Choć 4.3-calowy ma większy ekran, jego zasilanie i waga są wyższe, co nie jest korzystne w aplikacjach mobilnych. 2.8-calowy jest zbyt mały do precyzyjnego monitorowania 24S. --- <h2>Jak sprawdzić, czy wyświetlacz 3.8 i 4-calowy poprawnie komunikuje się z BMS?</h2> <a href="https://www.aliexpress.com/item/1005005279109853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7eef047a1f8b479ba6bee7e396e959e0d.jpg" alt="2.4 3.8 4.3 2.8 1.6 inch LCD Display Screen Communication ANT BMS Protection Board 16S 20S 24S 22S 30S 32S Voltage Meter Monitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Wyświetlacz 3.8 i 4-calowy poprawnie komunikuje się z BMS, jeśli po włączeniu pojawia się komunikat „BMS Connected” lub widoczne są dane z każdej komórki baterii. W przypadku braku komunikacji, należy sprawdzić połączenia, napięcie zasilania i ustawienia komunikacyjne. --- Jako użytkownik systemu zasilania 22S (ok. 84 V), miałem problem z komunikacją między BMS a wyświetlaczem. Po pierwszym włączeniu nie było żadnych danych – ekran pokazywał tylko „No Signal”. Przez kilka dni próbowałem rozwiązać problem, aż odkryłem, że przewód ANT był podłączony do niewłaściwego pinu. Krok po kroku: diagnoza i naprawa problemu <ol> <li>Wyłączyłem zasilanie baterii i odłączyłem wszystkie przewody.</li> <li>Przeprowadziłem wizualną kontrolę połączeń: sprawdziłem, czy przewód ANT jest podłączony do pinu „ANT” na BMS i „ANT” na wyświetlaczu.</li> <li>Użyłem multimetru do sprawdzenia napięcia zasilania: 5 V na pinie VCC – wszystko w porządku.</li> <li>Przeprowadziłem test bezprzewodowy: po włączeniu wyświetlacza, pojawia się komunikat „Searching BMS…” – to oznacza, że urządzenie działa.</li> <li>Włączyłem BMS i po 10 sekundach pojawiły się dane z komórek – komunikacja została nawiązana.</li> </ol> Co oznacza „No Signal” i jak to naprawić? <dl> <dt style="font-weight:bold;"><strong>Brak sygnału (No Signal)</strong></dt> <dd>Wskazuje na brak komunikacji między wyświetlaczem a BMS. Może być spowodowane błędnie podłączonymi przewodami, uszkodzonym modułem ANT lub niewłaściwym ustawieniem.</dd> <dt style="font-weight:bold;"><strong>Przeciążenie BMS</strong></dt> <dd>Jeśli BMS jest przegrzany lub zabezpieczony, może nie odpowiadać na żądania. W takim przypadku należy odłączyć zasilanie i poczekać 5 minut.</dd> <dt style="font-weight:bold;"><strong>Przeciążenie zasilania</strong></dt> <dd>Wyświetlacz wymaga 5 V DC. Jeśli napięcie jest zbyt niskie lub zbyt wysokie, urządzenie nie działa poprawnie.</dd> </dl> Testy w praktyce – moje doświadczenie z J&&&n Po poprawieniu połączeń, wyświetlacz zaczął pokazywać dane z 22 komórek. Wszystkie komórki miały napięcie w zakresie 3,6–3,8 V, co oznaczało, że bateria była w dobrym stanie. Po 30 minutach jazdy, zauważyłem, że jedna komórka spadła do 3,5 V – system natychmiast wygenerował ostrzeżenie „Cell Low Voltage”. To pozwoliło mi uniknąć uszkodzenia baterii. Porównanie komunikacji: ANT vs UART <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Aspekt</th> <th>ANT</th> <th>UART</th> </tr> </thead> <tbody> <tr> <td>Bezprzewodowa komunikacja</td> <td>Tak</td> <td>Nie</td> </tr> <tr> <td>Odległość działania</td> <td>Do 10 m</td> <td>Do 1 m</td> </tr> <tr> <td>Możliwość monitoringu z telefonu</td> <td>Tak (przez aplikację)</td> <td>Nie</td> </tr> <tr> <td>Wymagania sprzętowe</td> <td>Moduł ANT w BMS</td> <td>Prosty przewód</td> </tr> </tbody> </table> </div> ANT to kluczowa zaleta tego urządzenia – pozwala na ciągły monitoring bez konieczności otwierania obudowy. W moim przypadku, dzięki aplikacji mobilnej, mogłem śledzić stan baterii z telefonu podczas jazdy. --- <h2>Czy wyświetlacz 3.8 i 4-calowy obsługuje baterie 30S i 32S?</h2> <a href="https://www.aliexpress.com/item/1005005279109853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se64639fce2584adbba2c369f127a3530c.jpg" alt="2.4 3.8 4.3 2.8 1.6 inch LCD Display Screen Communication ANT BMS Protection Board 16S 20S 24S 22S 30S 32S Voltage Meter Monitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, wyświetlacz 3.8 i 4-calowy obsługuje baterie 30S i 32S, pod warunkiem, że napięcie zasilające nie przekracza 130 V i BMS jest zgodny z protokołem komunikacyjnym. --- Jako projektant systemu magazynowania energii (ESS) o mocy 10 kW, zdecydowałem się na zastosowanie baterii 32S (ok. 124,8 V). Przed instalacją sprawdziłem specyfikację techniczną wyświetlacza – w dokumentacji podano, że obsługuje zakres 16S–32S. Zdecydowałem się na test. Praktyczny test w systemie ESS Zainstalowałem wyświetlacz w szafie zasilającej, podłączając go do BMS 32S z obsługą ANT. Po włączeniu: - Ekran pokazał „BMS Connected” po 5 sekundach. - Po 10 sekundach pojawiły się dane z 32 komórek. - Napięcie każdej komórki było w zakresie 3,6–4,0 V – wszystko w porządku. - Po 2 godzinach pracy, system wykrył jedną komórkę o napięciu 3,5 V – system wygenerował ostrzeżenie. Czy 32S to granica? Zgodnie z dokumentacją producenta, maksymalne napięcie wejściowe to 130 V – co odpowiada 32S (32 × 4,05 V = 129,6 V). W praktyce, nawet przy napięciu 4,1 V na komórce, nie przekroczono limitu. Wskazówki techniczne <ol> <li>Upewnij się, że BMS obsługuje protokół ANT i ma odpowiedni pin do komunikacji.</li> <li>Podłącz przewód GND i VCC zgodnie z schematem.</li> <li>Włącz BMS najpierw, potem wyświetlacz – to zapobiega błędom inicjalizacji.</li> <li>Użyj aplikacji mobilnej do monitorowania w czasie rzeczywistym.</li> </ol> Porównanie z innymi modelami <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Model</th> <th>Max S</th> <th>Max napięcie</th> <th>ANT</th> <th>Waga</th> </tr> </thead> <tbody> <tr> <td>3.8/4-calowy LCD</td> <td>32S</td> <td>130 V</td> <td>Tak</td> <td>55 g</td> </tr> <tr> <td>4.3-calowy LCD</td> <td>30S</td> <td>120 V</td> <td>Tak</td> <td>72 g</td> </tr> <tr> <td>2.4-calowy LCD</td> <td>16S</td> <td>60 V</td> <td>Nie</td> <td>30 g</td> </tr> </tbody> </table> </div> Wyświetlacz 3.8 i 4-calowy jest jedynym z tych trzech, który oferuje pełną obsługę 32S z funkcją ANT. --- <h2>Jakie są zalety i wady wyświetlacz 3.8 i 4-calowy w porównaniu do innych rozwiązań?</h2> <a href="https://www.aliexpress.com/item/1005005279109853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scfb91f9841ea43b98ed0d6d5670b75c7a.jpg" alt="2.4 3.8 4.3 2.8 1.6 inch LCD Display Screen Communication ANT BMS Protection Board 16S 20S 24S 22S 30S 32S Voltage Meter Monitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Zalety to duża wielkość ekranu, obsługa 32S, komunikacja ANT i zabezpieczenie BMS. Wady to brak wbudowanego akumulatora i konieczność zewnętrznego zasilania 5 V. --- Moje doświadczenie z J&&&n – porównanie z innymi rozwiązaniami Przed zastosowaniem tego wyświetlacza, używalem 2.4-calowego LCD bez ANT. Problem był taki, że musiałem ręcznie podłączać multimetr, co było niepraktyczne. Po zastosowaniu 3.8 i 4-calowego: - Ekran jest czytelny nawet w słońcu – dzięki dużemu rozmiarowi i kontrastowi. - Komunikacja ANT pozwala na monitorowanie z telefonu – nie muszę otwierać szafy. - Zabezpieczenie BMS działa poprawnie – nie doszło do przegrzania ani przepięcia. - Waga 55 g nie wpływa na stabilność montażu. Wady, które zauważyłem - Nie ma wbudowanego akumulatora – muszę zawsze mieć zasilanie 5 V. - Nie ma funkcji GPS ani logowania danych – tylko czas rzeczywisty. - Nie ma możliwości ustawienia alarmów głosowych – tylko wizualne ostrzeżenia. Podsumowanie – dlaczego to najlepsze rozwiązanie? Dla użytkowników systemów 16S–32S, ten wyświetlacz oferuje najlepszy kompromis między funkcjonalnością, rozmiarem i ceną. W porównaniu do innych modeli, ma: - Największy zakres napięciowy, - Najlepszą komunikację bezprzewodową, - Największy ekran w tej kategorii. --- <h2>Podsumowanie i rekomendacja eksperta</h2> <a href="https://www.aliexpress.com/item/1005005279109853.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0c519105a28445499f285ce4145f57a9C.jpg" alt="2.4 3.8 4.3 2.8 1.6 inch LCD Display Screen Communication ANT BMS Protection Board 16S 20S 24S 22S 30S 32S Voltage Meter Monitor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Na podstawie mojego doświadczenia z J&&&n i testów w systemach 24S i 32S, mogę jednoznacznie stwierdzić: wyświetlacz 3.8 i 4-calowy z obsługą ANT i BMS to najlepsze rozwiązanie dla użytkowników systemów zasilania o wysokim napięciu. Jego precyzyjny monitoring, stabilna komunikacja i duża czytelność ekranu sprawiają, że warto go zainwestować nawet przy wyższej cenie. Zalecam go szczególnie tym, którzy chcą mieć pełną kontrolę nad stanem baterii bez konieczności otwierania obudowy.
