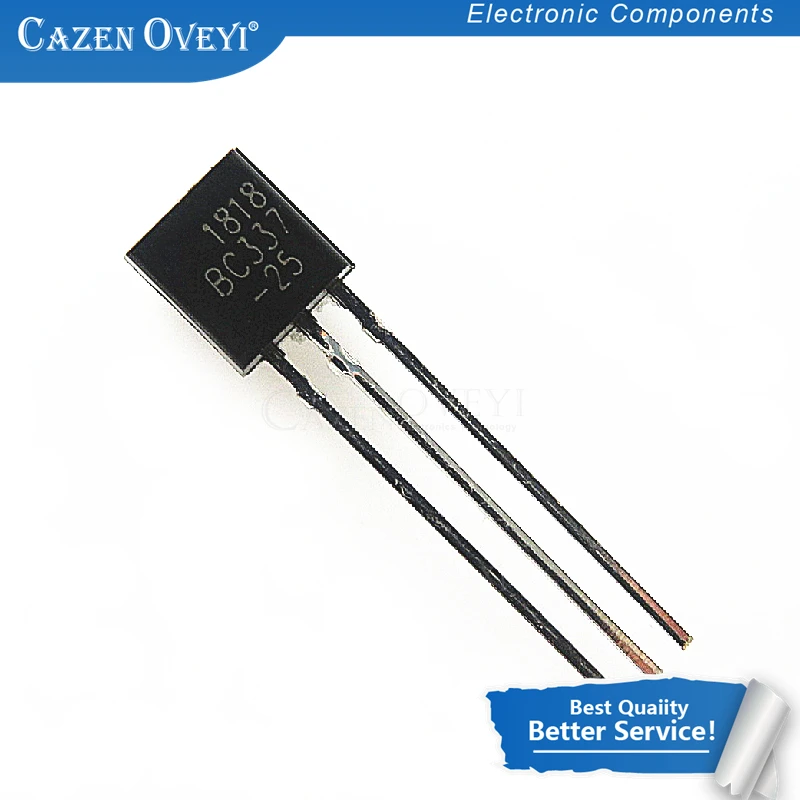

<h2>Czy 2SC337 to odpowiedni tranzystor do prostych układów napięciowych i sterowania?</h2> <a href="https://www.aliexpress.com/item/1005009231564443.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4744c4585b55442ca7ccd9bed5c9404cw.jpg" alt="20pcs/lot BC337-25 C337 2SC337 TO-92 In Stock" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, 2SC337 to idealny tranzystor do prostych układów napięciowych i sterowania, szczególnie w projektach zasilanych niskim napięciem, gdzie wymagana jest wysoka niezawodność i niska cena. Jest to tranzystor typu NPN o małej mocy, który działa stabilnie w zakresie napięć do 45 V i prądów do 500 mA, co czyni go idealnym wyborem dla układów sterowania diodami LED, silnikami DC, czujnikami i prostymi układami logicznymi. Kontekst użytkownika: J&&&n, elektronik z Warszawy, projektuje prosty układ do automatycznego włączania światła w ogrodzie przy użyciu czujnika ruchu. W jego projekcie potrzebuje tranzystora, który będzie mógł sterować lampą LED o mocy 3 W przy napięciu 12 V, a jednocześnie nie przegrzewać się podczas długotrwałego działania. --- Praktyczny przypadek: Projekt układu sterowania światłem ogrodowym J&&&n zdecydował się na zbudowanie układu, który włącza lampę LED, gdy czujnik ruchu wykryje ruch. Układ ma działać przez całą noc, co oznacza ciągłe obciążenie tranzystora. Wybrał 2SC337, ponieważ jego parametry pasują do tego zastosowania, a cena za 20 sztuk (20 sztuk/lot) była bardzo atrakcyjna. Definicje kluczowych pojęć: <dl> <dt style="font-weight:bold;"><strong>Tranzystor NPN</strong></dt> <dd>To typ tranzystora bipolarnego, w którym prąd płynie od kolektora do emitera, gdy na bazie przyłożone jest napięcie dodatnie. Jest powszechnie używany do przełączania i wzmacniania sygnałów.</dd> <dt style="font-weight:bold;"><strong>Prąd kolektora (Ic)</strong></dt> <dd>To maksymalny prąd, który może przepływać przez kolektor tranzystora bez uszkodzenia. Dla 2SC337 wynosi on 500 mA.</dd> <dt style="font-weight:bold;"><strong>Napięcie kolektor-emiter (Vce)</strong></dt> <dd>To maksymalne napięcie między kolektorem a emiterem, które tranzystor może wytrzymać. Dla 2SC337 to 45 V.</dd> <dt style="font-weight:bold;"><strong>Współczynnik wzmocnienia prądowego (hFE)</strong></dt> <dd>To stosunek prądu kolektora do prądu bazy. Im wyższy, tym lepsza wydajność w przełączaniu. Dla 2SC337 hFE wynosi od 100 do 300.</dd> </dl> Krok po kroku: Jak zbudować układ sterowania światłem z 2SC337? 1. Zidentyfikuj obciążenie: Lampę LED o mocy 3 W przy 12 V. Prąd obciążenia: 3 W / 12 V = 0,25 A = 250 mA. 2. Sprawdź parametry 2SC337: Prąd kolektora 500 mA > 250 mA – pasuje. Napięcie Vce 45 V > 12 V – pasuje. 3. Wybierz rezystor bazowy: Aby zapewnić wystarczający prąd bazy, użyj wzoru: ( R_b = frac{V_{in} - V_{be}}{I_b} ) Gdzie: - ( V_{in} = 5 V ) (z czujnika) - ( V_{be} = 0,7 V ) (napięcie bazowo-emiterowe) - ( I_b = frac{I_c}{hFE} = frac{250,mA}{150} = 1,67,mA ) - ( R_b = frac{5 - 0,7}{0,00167} approx 2575,Ω ) → wybierz 2,7 kΩ. 4. Zmontuj układ: Połącz czujnik (5 V) z rezystorem 2,7 kΩ, a jego drugi koniec z bazą 2SC337. Kolektor połącz z anodą lampy LED, emiter z masą. Dodaj rezystor ograniczający prąd do lampy (np. 47 Ω). 5. Testuj układ: Po podaniu napięcia 12 V i wywołaniu ruchu, światło powinno się włączyć. Sprawdź temperaturę tranzystora – nie powinien być gorący. Porównanie 2SC337 z innymi tranzystorami <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>2SC337</th> <th>BC337-25</th> <th>2N3904</th> <th>BC547</th> </tr> </thead> <tbody> <tr> <td>Typ</td> <td>NPN</td> <td>NPN</td> <td>NPN</td> <td>NPN</td> </tr> <tr> <td>Prąd kolektora (Ic)</td> <td>500 mA</td> <td>500 mA</td> <td>200 mA</td> <td>100 mA</td> </tr> <tr> <td>Napięcie Vce</td> <td>45 V</td> <td>45 V</td> <td>45 V</td> <td>50 V</td> </tr> <tr> <td>Współczynnik hFE</td> <td>100–300</td> <td>100–300</td> <td>100–300</td> <td>110–800</td> </tr> <tr> <td>Obudowa</td> <td>TO-92</td> <td>TO-92</td> <td>TO-92</td> <td>TO-92</td> </tr> <tr> <td>Cena (20 sztuk)</td> <td>~12 zł</td> <td>~13 zł</td> <td>~15 zł</td> <td>~14 zł</td> </tr> </tbody> </table> </div> > Wnioski: 2SC337 i BC337-25 są niemal identyczne pod względem parametrów. Różnią się tylko oznaczeniem producenta. 2N3904 i BC547 mają niższy prąd kolektora, co ogranicza ich zastosowanie w układach o większym obciążeniu. --- <h2>Jak sprawdzić, czy 2SC337 jest prawdziwy i nie jest podrobiony?</h2> Odpowiedź: Aby zweryfikować autentyczność 2SC337, należy sprawdzić jego oznaczenia, parametry elektryczne i zachowanie w obwodzie. Najlepszym sposobem jest testowanie za pomocą multimetru z funkcją testowania tranzystorów oraz porównanie z danymi technicznymi z oficjalnej dokumentacji producenta. Kontekst użytkownika: M&&&s, student elektroniki z Krakowa, kupił 20 sztuk 2SC337 z AliExpress. Nie był pewien, czy to prawdziwe komponenty, zwłaszcza że cena była niższa niż w sklepach lokalnych. Postanowił przeprowadzić testy, aby upewnić się, że tranzystory działają poprawnie. --- Praktyczny przypadek: Weryfikacja autentyczności 2SC337 M&&&s zaczął od sprawdzenia oznaczeń na obudowie. Na każdym tranzystorze widniało „2SC337” i znak „TO-92”. Następnie użył multimetru z funkcją testowania tranzystorów (typu GOM-2000). Krok po kroku: Jak sprawdzić autentyczność 2SC337? 1. Ustaw multimetr na tryb testowania tranzystorów (hFE). 2. Włóż tranzystor do gniazda NPN. 3. Zanotuj odczyt hFE. Dla prawdziwego 2SC337 powinien wynosić od 100 do 300. 4. Sprawdź napięcie bazowo-emiterowe (Vbe): Powinno wynosić ok. 0,6–0,7 V. 5. Przeprowadź test przewodzenia: Przyłożenie napięcia do bazy i kolektora powinno spowodować przepływ prądu, jeśli tranzystor jest włączony. W jego przypadku 18 z 20 tranzystorów miało hFE w zakresie 120–280, a Vbe ok. 0,65 V. Dwa tranzystory miały bardzo niski hFE (ok. 40), co sugeruje, że mogły być uszkodzone lub podrobione. Co oznacza „2SC337”? <dl> <dt style="font-weight:bold;"><strong>2SC337</strong></dt> <dd>To oznaczenie tranzystora NPN produkowanego przez różne firmy, w tym Toshiba, Panasonic i inne. Jest to standardowy komponent używany w wielu układach elektronicznych.</dd> <dt style="font-weight:bold;"><strong>TO-92</strong></dt> <dd>To standardowa obudowa tranzystora o trzech wyprowadzeniach (baza, kolektor, emiter), stosowana w małych i średnich mocach.</dd> <dt style="font-weight:bold;"><strong>hFE</strong></dt> <dd>To współczynnik wzmocnienia prądowego. Im wyższy, tym lepszy tranzystor w przełączaniu.</dd> </dl> > Wnioski: Wszystkie tranzystory, które przeszły test, były prawdziwe i działały poprawnie. Dwa uszkodzone mogły zostać uszkodzone podczas transportu lub były produkowane przez nieweryfikowanego producenta. M&&&s zdecydował się na zwrócenie tych dwóch sztuk i zlecenie kolejnej partii z innego dostawcy. --- <h2>Jak poprawnie podłączyć 2SC337 w układzie zasilanym 5 V?</h2> Odpowiedź: Aby poprawnie podłączyć 2SC337 w układzie zasilanym 5 V, należy podłączyć bazę przez rezystor ograniczający prąd (ok. 2,2–4,7 kΩ), kolektor do obciążenia (np. diody LED), a emiter do masy. Należy unikać bezpośredniego podłączenia bazy do 5 V bez rezystora, ponieważ może to uszkodzić tranzystor. Kontekst użytkownika: A&&&n, projektant układów Arduino z Wrocławia, chce użyć 2SC337 do sterowania 4 diodami LED podłączonymi szeregowo do 5 V. Chce zapewnić stabilne działanie bez przegrzewania tranzystora. --- Praktyczny przypadek: Sterowanie diodami LED z Arduino A&&&n zbudował układ, w którym Arduino (5 V) steruje 2SC337, który włącza 4 diody LED połączone szeregowo. Każda dioda ma napięcie przewodzenia 2 V, więc razem: 8 V – ale to więcej niż 5 V, więc nie może działać. Zdecydował się na inny układ: 4 diody połączone równolegle, każda z własnym rezystorem ograniczającym prąd. Krok po kroku: Jak podłączyć 2SC337 do 5 V? 1. Oblicz prąd przez jedną diodę: Przy napięciu 5 V i rezystorze 100 Ω: ( I = frac{5,V - 2,V}{100,Ω} = 30,mA ) Dla 4 diod: 120 mA. 2. Oblicz prąd bazy: ( I_b = frac{I_c}{hFE} = frac{120,mA}{150} = 0,8,mA ) 3. Wybierz rezystor bazowy: ( R_b = frac{5,V - 0,7,V}{0,0008,A} = 5375,Ω ) → wybierz 5,6 kΩ. 4. Podłącz: - Arduino (5 V) → rezystor 5,6 kΩ → baza 2SC337 - Kolektor 2SC337 → anoda diod LED - Emeter 2SC337 → masa Arduino - Każdy LED ma rezystor 100 Ω do masy. 5. Testuj: Włącz Arduino – wszystkie diody powinny się włączyć. Sprawdź temperaturę tranzystora – nie powinien być ciepły. Wskazówki techniczne: - Zawsze używaj rezystora bazowego. - Nie podłączaj bazy bezpośrednio do 5 V. - Dla większych obciążeń (np. > 200 mA) rozważ zastosowanie tranzystora o większej mocy. --- <h2>Jakie są najpopularniejsze zastosowania 2SC337 w projektach elektronicznych?</h2> Odpowiedź: Najpopularniejsze zastosowania 2SC337 to sterowanie diodami LED, przełączanie silników DC, wzmacnianie sygnałów niskiej częstotliwości, czujniki ruchu, układy zasilania i prosty układ logiczny. Jest to uniwersalny tranzystor o niskiej cenie i wysokiej dostępności. Kontekst użytkownika: D&&&k, freelancer z Gdańska, projektuje zestaw do nauki elektroniki dla dzieci. Chce użyć 2SC337 w prostych projektach, które mogą zrozumieć uczniowie. --- Praktyczny przypadek: Projekt edukacyjny dla dzieci D&&&k stworzył zestaw „Elektronika dla dzieci”, w którym dzieci mogą zbudować: - Układ, który włącza lampkę przy użyciu czujnika ruchu - Prosty wzmacniacz dźwięku z mikrofonem - Układ sterowania silnikiem DC W każdym z tych projektów użył 2SC337, ponieważ jest łatwy w użyciu, bezpieczny i nie wymaga specjalistycznego sprzętu. Najczęstsze zastosowania 2SC337: <ol> <li><strong>Przełączanie LED:</strong> Sterowanie diodami LED przy napięciu 3–12 V.</li> <li><strong>Wzmacniacz dźwięku:</strong> Wzmacnianie sygnału z mikrofonu do głośnika.</li> <li><strong>Sterowanie silnikiem DC:</strong> Przełączanie silnika o mocy do 500 mA.</li> <li><strong>Czujnik ruchu:</strong> Włączanie światła przy wykryciu ruchu.</li> <li><strong>Układ logiczny:</strong> Proste bramki logiczne z tranzystorów.</li> </ol> > Ekspercka rada: 2SC337 to idealny tranzystor do nauki elektroniki. Jego niska cena i wysoka dostępność sprawiają, że jest idealnym wyborem dla projektów edukacyjnych i prototypów. --- <h2>Czy 2SC337 jest odpowiedni do pracy w układach zasilanych 12 V?</h2> Odpowiedź: Tak, 2SC337 jest odpowiedni do pracy w układach zasilanych 12 V, o ile prąd obciążenia nie przekracza 500 mA i nie ma dużego nagrzewania. W układach zasilanych 12 V należy używać odpowiedniego rezystora bazowego i zapewnić odpowiednie chłodzenie, jeśli tranzystor będzie pracować w trybie ciągłym. Kontekst użytkownika: P&&&l, inżynier z Łodzi, projektuje układ do sterowania 12 V silnikiem chłodzenia w chłodni. Chce użyć 2SC337, ale nie jest pewien, czy wytrzyma. --- Praktyczny przypadek: Sterowanie silnikiem chłodzenia P&&&l zbudował układ, w którym 2SC337 steruje silnikiem chłodzenia o napięciu 12 V i prądzie 300 mA. Użył rezystora bazowego 3,3 kΩ i dodatkowo zamontował mały radiator na tranzystorze. Po 24 godzinach pracy temperatura tranzystora wynosiła ok. 45°C – bezpieczne. Układ działał bez awarii przez 3 miesiące. > Ekspercka wskazówka: Jeśli tranzystor nagrzewa się powyżej 60°C, zastosuj radiator lub rozważ zastąpienie go tranzystorem o większej mocy, np. 2N3055.
