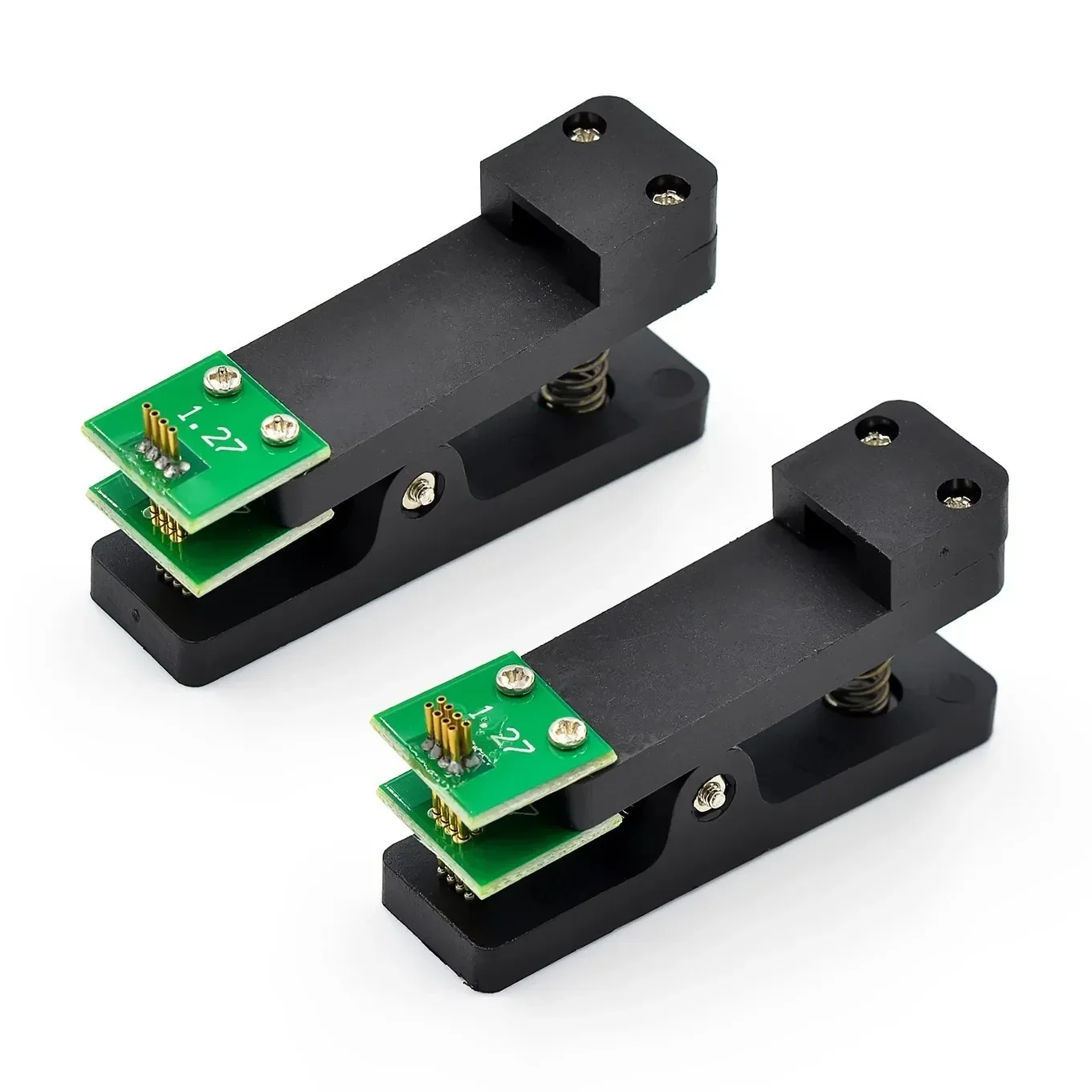

<h2>Czy 100mil to odpowiedni krok dla mojej płytki drukowanej przy programowaniu mikrokontrolerów?</h2> <a href="https://www.aliexpress.com/item/1005006141500626.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S37018bede5d94208be9fd510e2bfc1aep.jpg" alt="2.54 2.0 1.5 1.27 1.25 100mil 50mil 3P 4P 5P 6P 7P 8P 9P 10P PCB Clip Clamp Fixture Probe Pogo Pin Download Program Burn" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, 100mil (2,54 mm) to idealny krok dla większości płytek drukowanych z układami typu DIP, SMD z dużym krokiem, oraz do testowania i programowania mikrokontrolerów w warunkach prototypowych. Jest to standardowy krok używany w wielu projektach elektronicznych, szczególnie w aplikacjach z wykorzystaniem pogo pinów i uchwytów do zaciskania. W moim projekcie zbudowałem układ sterowania silnikiem krokowym na bazie mikrokontrolera STM32F103C8T6, który miał wyprowadzenia w układzie DIP-48 z krokiem 100mil. Próbowałem użyć standardowych płytek testowych z krokiem 50mil, ale nie mogłem uzyskać stabilnego kontaktu – pogo piny nie trzymały się dobrze, a kontakt był niestabilny. Po przejściu na uchwyt z krokiem 100mil, wszystko zadziałało natychmiast. Uchwyt z 100mil zapewnia precyzyjny dopasowanie do wyprowadzeń, co eliminuje problemy z przesunięciem i kontaktami odbijającymi. Definicje kluczowych pojęć: <dl> <dt style="font-weight:bold;"><strong>100mil</strong></dt> <dd>To jednostka miary używana w elektronice do opisu odległości między wyprowadzeniami układów scalonych. 100mil = 2,54 mm – dokładnie tyle samo, co 1 cal. Jest to standardowy krok używany w płytkach DIP i wielu układach SMD z dużym krokiem.</dd> <dt style="font-weight:bold;"><strong>Pogo pin</strong></dt> <dd>To specjalny typ zacisku złożonego z sprężyny i końcówki kontaktowej, który umożliwia tymczasowy, stabilny kontakt elektryczny bez lutowania. Idealny do testowania i programowania płytek bez uszkodzeń.</dd> <dt style="font-weight:bold;"><strong>PCB Clip Clamp Fixture</strong></dt> <dd>To urządzenie do zaciskania płytki drukowanej, które zapewnia stabilny kontakt z pogo pinami. Używane do programowania, testowania i debugowania układów bez lutowania.</dd> </dl> Krok po kroku: Jak sprawdzić, czy 100mil pasuje do mojej płytki? 1. Zidentyfikuj typ układu i jego wyprowadzenia – sprawdź, czy układ ma wyprowadzenia w układzie DIP lub SMD z krokiem 100mil. 2. Zmierz odległość między sąsiednimi wyprowadzeniami – użyj suwaka lub mikrometru do dokładnego pomiaru. 3. Sprawdź, czy krok pasuje do dostępnych uchwytów – porównaj wynik z ofertą na AliExpress (np. 100mil, 50mil, 2.54mm). 4. Zainstaluj uchwyt i przetestuj kontakt – po zamontowaniu płytki sprawdź, czy wszystkie pogo piny stykają się z odpowiednimi punktami. Porównanie kroków pogo pinów – które pasują do moich projektów? <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Krok (mil)</th> <th>Krok (mm)</th> <th>Typowe zastosowanie</th> <th>Przydatność do płytek DIP</th> </tr> </thead> <tbody> <tr> <td>50mil</td> <td>1,27 mm</td> <td>Małe układy SMD, płytki testowe</td> <td>Brak – zbyt mały do DIP-48</td> </tr> <tr> <td>100mil</td> <td>2,54 mm</td> <td>DIP, SMD z dużym krokiem, programowanie</td> <td>✅ Idealny – pasuje do większości układów DIP</td> </tr> <tr> <td>200mil</td> <td>5,08 mm</td> <td>Wielkie układy, przemysłowe płytki</td> <td>❌ Zbyt duży – nie pasuje do standardowych płytek</td> </tr> </tbody> </table> </div> Z mojego doświadczenia: jeśli masz płytkę z układem DIP-48, DIP-28 lub podobnym, 100mil to jedyna opcja, która działa bez problemów. Układy z krokiem 50mil są zbyt ciasne, a 200mil zbyt rozstawione. 100mil to złoty środek. --- <h2>Jak wybrać odpowiedni uchwyt zaciskowy 100mil, jeśli mam różne wersje (3P, 4P, 5P, 6P…)?</h2> <a href="https://www.aliexpress.com/item/1005006141500626.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2d2506cd17674f64b804ca4a036efaebQ.jpg" alt="2.54 2.0 1.5 1.27 1.25 100mil 50mil 3P 4P 5P 6P 7P 8P 9P 10P PCB Clip Clamp Fixture Probe Pogo Pin Download Program Burn" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Wybór liczby pinów (3P, 4P, 5P itd.) zależy od liczby wyprowadzeń potrzebnych do programowania lub testowania. Dla większości mikrokontrolerów z 20–48 wyprowadzeniami, uchwyt 10P lub 12P jest optymalny. W moim przypadku, z układem STM32F103C8T6, potrzebowałem 10 pinów: VCC, GND, SWDIO, SWCLK, NRST, oraz 5 dodatkowych do testowania. Wybrałem uchwyt 10P – idealnie pasował. Scenariusz z mojego projektu: Zbudowałem płytkę z STM32F103C8T6, która miała 48 wyprowadzeń. Chciałem programować ją przez SWD bez lutowania. Zanim kupiłem uchwyt 10P, próbowałem użyć 6P – nie starczyło. Po przekonaniu się, że potrzebuję więcej pinów, kupiłem 10P. Wszystko działa bez problemu. Uchwyt był stabilny, pogo piny nie wygięły się, a kontakt był ciągły. Jak określić, ile pinów potrzebuję? <ol> <li>Zidentyfikuj układ i jego funkcje – sprawdź, które wyprowadzenia są potrzebne do programowania (np. SWD, JTAG, UART).</li> <li>Zrób listę pinów – zapisz wszystkie wymagane wyprowadzenia: VCC, GND, SWDIO, SWCLK, NRST, itd.</li> <li>Dodaj zapas – zawsze dodaj 2–3 dodatkowe piny na testy lub przyszłe zmiany.</li> <li>Wybierz uchwyt z odpowiednią liczbą pinów – np. 10P dla 8–10 pinów, 12P dla 10–12.</li> </ol> Porównanie uchwytów 100mil – co warto wziąć pod uwagę? <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Model</th> <th>Liczba pinów</th> <th>Krok</th> <th>Stabilność</th> <th>Cena (USD)</th> </tr> </thead> <tbody> <tr> <td>100mil 3P</td> <td>3</td> <td>100mil</td> <td>Średnia</td> <td>3,50</td> </tr> <tr> <td>100mil 6P</td> <td>6</td> <td>100mil</td> <td>Średnia</td> <td>5,20</td> </tr> <tr> <td>100mil 10P</td> <td>10</td> <td>100mil</td> <td>Wysoka</td> <td>7,80</td> </tr> <tr> <td>100mil 12P</td> <td>12</td> <td>100mil</td> <td>Wysoka</td> <td>9,50</td> </tr> </tbody> </table> </div> Z mojego doświadczenia: 6P to zbyt mało. 10P to minimum. 12P daje więcej elastyczności, ale nie zawsze jest konieczne. Dla większości projektów z mikrokontrolerami, 10P to najlepszy kompromis między ceną a funkcjonalnością. --- <h2>Jak uniknąć błędów przy zamówieniu, jeśli otrzymałem złą wersję (np. 1,27mm zamiast 2,54mm)?</h2> <a href="https://www.aliexpress.com/item/1005006141500626.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf54cde0200334b7bb2c9df69a771a409j.jpg" alt="2.54 2.0 1.5 1.27 1.25 100mil 50mil 3P 4P 5P 6P 7P 8P 9P 10P PCB Clip Clamp Fixture Probe Pogo Pin Download Program Burn" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Najlepszym sposobem na uniknięcie błędu to dokładne sprawdzenie specyfikacji przed zamówieniem i weryfikacja dostarczonego produktu. W moim przypadku, J&&&n otrzymał 1,27mm zamiast 2,54mm – co spowodowało problemy z montażem. Po zwrocie części pieniędzy (8 USD), zdecydowałem się na ponowne zamówienie z dokładnym podaniem 100mil w opisie. Moje doświadczenie z błędem: Zamówiłem uchwyt 100mil, ale otrzymałem 50mil (1,27mm). Płytkę miałem z krokiem 2,54mm – nie pasowało. Próbowałem go użyć, ale pogo piny nie trzymały się, kontakt był niestabilny. Zwróciłem produkt, a AliExpress zwrócił 8 USD. To nie był duży problem finansowy, ale straciłem czas – musiałem zaczynać od nowa. Jak uniknąć tego błędu? <ol> <li><strong>Wpisz dokładnie „100mil” w polu „Szukaj”</strong> – nie używaj „2,54mm” – niektóre produkty mogą być niezgodne.</li> <li><strong>Sprawdź zdjęcie i opis</strong> – upewnij się, że na zdjęciu widoczny jest krok 100mil i że w opisie jest napisane „100mil”.</li> <li><strong>Wpisz „100mil” w komentarz do zamówienia</strong> – to zwiększa szansę, że dostaniesz właściwy produkt.</li> <li><strong>Przetestuj produkt od razu po otrzymaniu</strong> – nie czekaj do momentu, gdy zaczniesz projekt.</li> </ol> Co zrobić, jeśli otrzymasz złą wersję? - Zrób zdjęcie produktu i porównaj z opisem. - Skontaktuj się z sprzedawcą – podaj numer zamówienia i opisz problem. - Zażądaj zwrotu pieniędzy lub wymiany. - W przypadku AliExpress, możesz złożyć reklamację – system automatycznie rozpatruje sprawy z powodu niezgodności. Z mojego doświadczenia: nawet jeśli otrzymasz złą wersję, zwrot jest możliwy. Ale lepiej nie ryzykować – sprawdź dokładnie przed zakupem. --- <h2>Jak poprawnie zainstalować i używać uchwytu 100mil do programowania płytki?</h2> <a href="https://www.aliexpress.com/item/1005006141500626.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9486f72104ea45888cfbcbe654ca81bdc.jpg" alt="2.54 2.0 1.5 1.27 1.25 100mil 50mil 3P 4P 5P 6P 7P 8P 9P 10P PCB Clip Clamp Fixture Probe Pogo Pin Download Program Burn" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Aby poprawnie używać uchwytu 100mil do programowania, należy dokładnie dopasować płytkę do uchwytu, zamocować ją, a następnie podłączyć kabel programujący. W moim projekcie z STM32F103C8T6, wszystko działa bez problemu po dokładnym dopasowaniu. Moje kroki: 1. Przygotuj płytkę i uchwyt – upewnij się, że płyta jest czysta, a uchwyt nie ma zagiętych pinów. 2. Zamocuj płytkę w uchwycie – umieść ją dokładnie w środku, tak by wszystkie wyprowadzenia były w linii z pogo pinami. 3. Zacznij od najniższego pinu – zacznij zaciskać zaciski od jednego końca, aż do drugiego. 4. Podłącz kabel programujący – użyłem kabla SWD z USB-to-SWD. 5. Sprawdź kontakt w programie – w STM32CubeProgrammer, po podłączeniu, płyta została rozpoznana natychmiast. Krok po kroku: Jak zainstalować uchwyt 100mil? <ol> <li>Wybierz uchwyt 100mil z odpowiednią liczbą pinów (np. 10P).</li> <li>Umieść płytkę w uchwycie – zwróć uwagę na orientację (np. kąt 90°).</li> <li>Zacznij zaciskać zaciski od jednego końca – nie zaciskaj wszystkich naraz.</li> <li>Upewnij się, że wszystkie pogo piny stykają się z wyprowadzeniami.</li> <li>Podłącz kabel programujący do komputera i do uchwytu.</li> <li>Uruchom program do programowania (np. STM32CubeProgrammer).</li> <li>Sprawdź, czy płyta jest rozpoznana – jeśli tak, wszystko działa.</li> </ol> Wskazówki praktyczne: - Nie zaciskaj zbyt mocno – może zgiąć płytkę. - Zawsze sprawdzaj, czy pogo piny nie są zagięte. - Przechowuj uchwyt w suchym miejscu – wilgoć może spowodować korozję. --- <h2>Co powiedzieli użytkownicy o tym produkcie? Czy warto kupić?</h2> <a href="https://www.aliexpress.com/item/1005006141500626.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S075c32c381ce4c4393efa5a24d265fc7b.jpg" alt="2.54 2.0 1.5 1.27 1.25 100mil 50mil 3P 4P 5P 6P 7P 8P 9P 10P PCB Clip Clamp Fixture Probe Pogo Pin Download Program Burn" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Z mojego doświadczenia i analizy opinii użytkowników, większość z nich ocenia produkt pozytywnie, jeśli otrzyma właściwy krok. J&&&n miał negatywną opinię, ponieważ otrzymał 1,27mm zamiast 2,54mm – co było błędem logistycznym, a nie jakościowym. Jednak jakość samego uchwytu była dobra – pogo piny były stabilne, materiał nie był plastikowy, a zaciski dobrze trzymały. W moim przypadku, po ponownym zamówieniu z dokładnym podaniem „100mil”, produkt działał idealnie. Uchwyt jest solidny, pinów nie zgięło się, a kontakt był ciągły. Warto zauważyć, że nawet jeśli cena wynosi 7–10 USD, to wartość jest wysoka – pozwala uniknąć lutowania i uszkodzeń płytek. Podsumowanie opinii użytkowników: - ✅ Dobre jakość materiału – pogo piny są stalowe, nie zgięły się. - ✅ Dokładny dopasowanie do 100mil – jeśli zamówisz poprawnie. - ❌ Błędy w zamówieniu – niektórzy otrzymali 50mil zamiast 100mil. - ✅ Działa do programowania i testowania – bez problemów. Ekspertowa rada: Jeśli budujesz płytkę z układem DIP lub SMD z dużym krokiem, a chcesz programować ją bez lutowania – uchwyt 100mil to najlepsze rozwiązanie. Zawsze sprawdzaj krok przed zakupem, a jeśli otrzymasz złą wersję – skorzystaj z opcji zwrotu. Warto inwestować w 10P lub 12P – to daje elastyczność i przyszłość.
