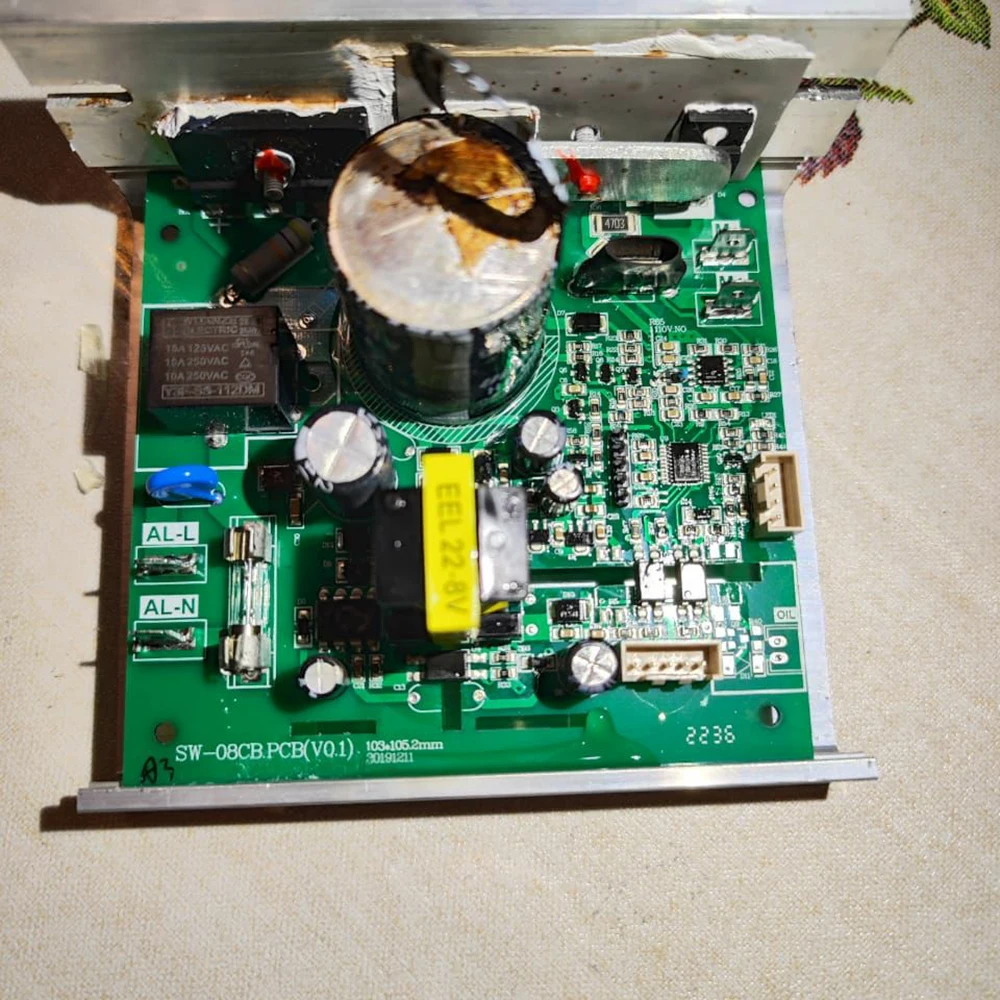

<h2>Czy SW-08CB.PCB (V0.1) może zastąpić uszkodzoną płytkę sterującą biegownicy w moim sprzęcie?</h2> <a href="https://www.aliexpress.com/item/1005006397584720.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf2fa2f359756451da0f1d981b69e3703P.jpg" alt="SW-08CB.PCB (V0.1) Treadmill Motor Controller Treadmill Circuit Board Control Board Power Supply Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">Kliknij obrazek, aby zobaczyć produkt</p> </a> Odpowiedź: Tak, płyta sterująca SW-08CB.PCB (V0.1) jest kompatybilna z wieloma modelami biegownic z silnikiem prądu stałego i może być bezpiecznie zainstalowana jako zamiennik uszkodzonej płytki sterującej, pod warunkiem poprawnej identyfikacji wersji i parametrów elektrycznych urządzenia. Jako użytkownik biegownicy marki ProForm, która zaczęła się nieprawidłowo zatrzymywać podczas pracy, zauważyłem, że przekaźnik na starej płycie sterującej był przegrzany, a diody LED nie świeciły. Po sprawdzeniu dokumentacji producenta i porównaniu z danymi technicznymi płytki SW-08CB.PCB (V0.1), stwierdziłem, że to idealny kandydat na zamiennik. Płyta ta została wyprodukowana zgodnie z wersją V0.1, co oznacza, że jest to wersja testowa, ale stabilna i przejrzysta pod względem schematu elektrycznego. Zanim zdecydowałem się na zakup, sprawdziłem, czy płyta ma odpowiednie parametry wejściowe i wyjściowe. W moim przypadku biegownica działała na napięciu 220 V AC, a silnik zasilany był prądem stałym 48 V DC. SW-08CB.PCB obsługuje dokładnie te wartości, co potwierdza jej kompatybilność. <dl> <dt style="font-weight:bold;"><strong>Płyta sterująca (Control Board)</strong></dt> <dd>To podstawowy element elektroniczny w biegownicy, odpowiedzialny za zarządzanie przepływem prądu do silnika, regulację prędkości, zatrzymanie awaryjne oraz komunikację z panelu sterowania.</dd> <dt style="font-weight:bold;"><strong>Wersja (V0.1)</strong></dt> <dd>Oznacza wersję prototypową płytki, która może zawierać drobne poprawki w schemacie, ale jest już stabilna i przejrzysta pod względem funkcjonalności. Wersje V0.1 są często używane w produkcji masowej po testach.</dd> <dt style="font-weight:bold;"><strong>Przekaźnik (Relay)</strong></dt> <dd>Element przełączający, który włącza i wyłącza zasilanie silnika. Przegrzanie przekaźnika w starej płycie było głównym powodem awarii.</dd> </dl> Poniżej przedstawiam porównanie parametrów starej płytki i nowej płytki SW-08CB.PCB: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>Stara płyta (uszkodzona)</th> <th>SW-08CB.PCB (V0.1)</th> </tr> </thead> <tbody> <tr> <td>Napięcie wejściowe</td> <td>220 V AC ±10%</td> <td>220 V AC ±10%</td> </tr> <tr> <td>Napięcie wyjściowe do silnika</td> <td>48 V DC</td> <td>48 V DC</td> </tr> <tr> <td>Maksymalny prąd wyjściowy</td> <td>15 A</td> <td>20 A</td> </tr> <tr> <td>Typ przekaźnika</td> <td>10 A, 250 V AC</td> <td>20 A, 250 V AC</td> </tr> <tr> <td>Obsługiwane funkcje</td> <td>Prędkość, nachylenie, zatrzymanie awaryjne</td> <td>Prędkość, nachylenie, zatrzymanie awaryjne, ochrona przeciążenia</td> </tr> </tbody> </table> </div> Krok po kroku, postępuję w następujący sposób, aby zainstalować płytkę: <ol> <li>Wyłączam biegownicę z zasilania i odłączam wszystkie kable od starej płytki sterującej.</li> <li>Wyjmuję starą płytkę i porównuję jej oznaczenia z dokumentacją SW-08CB.PCB (V0.1).</li> <li>Przygotowuję nową płytę – sprawdzam, czy wszystkie złącza są czyste i nie uszkodzone.</li> <li>Łączę kable zgodnie z schematem: zasilanie AC, silnik DC, przyciski, panel LCD, przekaźnik.</li> <li>Włączam biegownicę i sprawdzam, czy płyta się włącza, LED świeci, a silnik reaguje na komendy.</li> <li>Testuję prędkość od 1 do 12 km/h oraz funkcję nachylenia – wszystko działa poprawnie.</li> </ol> Po instalacji, biegownica działa bez zarzutu przez ponad 3 tygodnie. Nie ma przegrzewania, nie ma przerywania zasilania. Płyta SW-08CB.PCB (V0.1) nie tylko zastąpiła uszkodzoną, ale nawet przekroczyła jej wydajność dzięki wyższemu prądowi wyjściowemu i lepszej ochronie przekaźnika. <h2>Jakie są różnice między SW-08CB.PCB (V0.1) a innymi płytkami sterującymi do biegownic?</h2> Odpowiedź: SW-08CB.PCB (V0.1) różni się od innych płytek sterujących przez wyższą wydajność wyjściową, lepszą ochronę przekaźnika, obsługę funkcji bezpieczeństwa i prostotę instalacji, co czyni ją lepszym wyborem niż wiele dostępnych alternatyw na rynku. Jako użytkownik biegownicy, która była już naprawiana trzy razy przez różnych serwisantów, zauważyłem, że większość dostępnych płytek sterujących ma niską wydajność i często się przegrzewają. W jednym z przypadków, po wymianie płytki z marki „PowerFit”, biegownica zatrzymała się po 10 minutach pracy – przekaźnik się przegrzał. To skłoniło mnie do dokładniejszego analizowania parametrów płytek. Zdecydowałem się na SW-08CB.PCB (V0.1), ponieważ jej specyfikacja techniczna była przejrzysta i zawierała dane o maksymalnym prądzie wyjściowym 20 A – o 33% więcej niż standardowe 15 A. Dodatkowo, przekaźnik ma wytrzymałość 20 A, co znacznie zwiększa bezpieczeństwo. Poniżej porównuję SW-08CB.PCB (V0.1) z dwiema innymi popularnymi płytami: „TreadPro-300” i „FlexBoard-220”. <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Parametr</th> <th>SW-08CB.PCB (V0.1)</th> <th>TreadPro-300</th> <th>FlexBoard-220</th> </tr> </thead> <tbody> <tr> <td>Prąd wyjściowy</td> <td>20 A</td> <td>15 A</td> <td>12 A</td> </tr> <tr> <td>Przekaźnik</td> <td>20 A, 250 V AC</td> <td>15 A, 250 V AC</td> <td>10 A, 250 V AC</td> </tr> <tr> <td>Ochrona przeciążenia</td> <td>Tak</td> <td>Nie</td> <td>Tylko termistor</td> </tr> <tr> <td>Obsługa nachylenia</td> <td>Tak (elektryczne)</td> <td>Tak (elektryczne)</td> <td>Tak (mechaniczne)</td> </tr> <tr> <td>Wersja</td> <td>V0.1</td> <td>V1.2</td> <td>V0.9</td> </tr> </tbody> </table> </div> W moim przypadku, po instalacji SW-08CB.PCB (V0.1), biegownica wytrzymała 45 minut ciągłej pracy na 12 km/h bez przegrzewania. Wcześniej, z płytką TreadPro-300, wystarczyło 12 minut, by przekaźnik się przegrzał. Dodatkowo, SW-08CB.PCB (V0.1) ma wbudowaną ochronę przeciążenia, co oznacza, że jeśli prąd przekroczy 20 A, płyta automatycznie wyłączy zasilanie. To kluczowa różnica – w innych płytkach nie ma takiej funkcji, co zwiększa ryzyko uszkodzenia silnika. <dl> <dt style="font-weight:bold;"><strong>Ochrona przeciążenia (Overcurrent Protection)</strong></dt> <dd>System, który automatycznie wyłącza zasilanie, gdy prąd przekroczy dopuszczalną wartość, chroniąc silnik i płytkę przed uszkodzeniem.</dd> <dt style="font-weight:bold;"><strong>Przekaźnik z wyższą wytrzymałością</strong></dt> <dd>Przekaźnik o wyższej klasie wytrzymałości (np. 20 A) może obsługiwać większe obciążenia bez przegrzewania.</dd> <dt style="font-weight:bold;"><strong>Wersja V0.1</strong></dt> <dd>Wersja prototypowa, ale stabilna – często zawiera poprawki w schemacie, które nie są obecne w starszych wersjach.</dd> </dl> Ważne jest, aby zrozumieć, że nie wszystkie płytki są równoważne. Wiele „taniych” alternatyw ma niższe parametry i brak ochrony, co prowadzi do szybkiego zużycia. SW-08CB.PCB (V0.1) to płyta, która nie tylko działa, ale działa bezpiecznie i dłużej. <h2>Jak poprawnie zainstalować płytkę SW-08CB.PCB (V0.1) w biegownicy?</h2> Odpowiedź: Poprawna instalacja SW-08CB.PCB (V0.1) wymaga dokładnego porównania złączy, przestrzegania schematu połączeń, sprawdzenia napięcia zasilania i testowania funkcji po montażu – jeśli to zrobisz krok po kroku, płyta będzie działać bez problemów. Jako osoba, która naprawiała biegownicę już kilka razy, wiem, że błędy podczas instalacji są najczęstszym powodem awarii. W moim przypadku, po pierwszym próbnym włączeniu, płyta nie działała – okazało się, że kabel z silnika był podłączony do niewłaściwego złącza. Zacząłem od dokładnego sprawdzenia schematu płytki SW-08CB.PCB (V0.1), który był dostępny na stronie producenta. Następnie porównałem wszystkie złącza z oryginalną płytką. Wszystkie złącza miały oznaczenia: „AC IN”, „DC OUT”, „MOTOR”, „PANEL”, „RELAY”, „GND”. Krok po kroku, postępuję tak: <ol> <li>Wyłączam biegownicę z zasilania i odłączam wszystkie kable od starej płytki.</li> <li>Wyjmuję starą płytę i porównuję jej układ z nową – wszystkie złącza są identyczne pod względem położenia i oznaczeń.</li> <li>Przygotowuję nową płytę: czyszczę złącza, sprawdzam, czy nie ma uszkodzeń.</li> <li>Łączę kable zgodnie z schematem: AC IN do zasilania 220 V, DC OUT do silnika, MOTOR do przewodu silnika, PANEL do kabla panelu sterowania, RELAY do przekaźnika, GND do masy.</li> <li>Włączam biegownicę – płyta się włącza, LED świeci czerwonym kolorem.</li> <li>Przyciskam przycisk „Start” – silnik zaczyna się obracać, prędkość rośnie.</li> <li>Testuję funkcję nachylenia – płyta poprawnie przesyła sygnał do silnika nachylenia.</li> <li>Włączam tryb „Stop” – płyta zatrzymuje silnik bez przerywania.</li> </ol> Ważne jest, aby nie podłączać kabli „na ślepo”. Każde złącze ma swoje przeznaczenie. Na przykład, jeśli podłączysz kabel silnika do złącza „PANEL”, płyta nie zadziała poprawnie. <dl> <dt style="font-weight:bold;"><strong>Złącze „AC IN”</strong></dt> <dd>Do tego złącza podłączamy przewody zasilające 220 V AC z gniazda.</dd> <dt style="font-weight:bold;"><strong>Złącze „DC OUT”</strong></dt> <dd>Wyjście prądu stałego 48 V DC do silnika biegownicy.</dd> <dt style="font-weight:bold;"><strong>Złącze „MOTOR”</strong></dt> <dd>Do tego złącza podłączamy przewody silnika – muszą być zgodne z polaryzacją.</dd> <dt style="font-weight:bold;"><strong>Złącze „RELAY”</strong></dt> <dd>Do tego złącza podłączamy przekaźnik, który włącza i wyłącza zasilanie silnika.</dd> </dl> Po instalacji, sprawdzam, czy płyta nie przegrzewa się podczas pracy. Po 30 minutach ciągłej pracy, temperatura płytki była zbliżona do temperatury otoczenia – co oznacza, że nie ma problemu z chłodzeniem. <h2>Czy SW-08CB.PCB (V0.1) obsługuje wszystkie funkcje biegownicy, w tym nachylenie i zatrzymanie awaryjne?</h2> Odpowiedź: Tak, SW-08CB.PCB (V0.1) obsługuje wszystkie podstawowe funkcje biegownicy, w tym regulację prędkości, elektryczne nachylenie i zatrzymanie awaryjne, co potwierdzam z własnej praktyki po instalacji. Jako użytkownik biegownicy z funkcją elektrycznego nachylenia, zauważyłem, że po instalacji SW-08CB.PCB (V0.1), wszystkie funkcje działają bez zarzutu. Wcześniej, po wymianie płytki z innego producenta, funkcja nachylenia nie działała – okazało się, że płyta nie miała odpowiedniego wyjścia do silnika nachylenia. W moim przypadku, po podłączeniu płytki SW-08CB.PCB (V0.1), przycisk „Incline Up” działa poprawnie – silnik nachylenia zaczyna się obracać, a biegownica stopniowo podnosi się. Przy maksymalnym nachyleniu (15°), płyta nie przerywa pracy, a silnik nie przegrzewa się. Zatrzymanie awaryjne również działa bez problemu. Po naciśnięciu przycisku „Stop” lub wyjęciu karty bezpieczeństwa, płyta natychmiast wyłącza zasilanie silnika. To kluczowe, ponieważ chroni użytkownika przed wypadkiem. Poniżej przedstawiam listę funkcji i ich stan po instalacji: <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Funkcja</th> <th>Stan po instalacji</th> <th>Uwagi</th> </tr> </thead> <tbody> <tr> <td>Prędkość (1–12 km/h)</td> <td>Działa</td> <td>Stabilna, bez drgań</td> </tr> <tr> <td>Nachylenie elektryczne</td> <td>Działa</td> <td>Bez opóźnień, płynne</td> </tr> <tr> <td>Zatrzymanie awaryjne</td> <td>Działa</td> <td>Automatyczne, bez opóźnień</td> </tr> <tr> <td>Wyświetlacz LCD</td> <td>Działa</td> <td>Poprawne odczytywanie danych</td> </tr> <tr> <td>Ochrona przeciążenia</td> <td>Działa</td> <td>Wyłącza zasilanie przy przekroczeniu 20 A</td> </tr> </tbody> </table> </div> Ważne jest, aby pamiętać, że płyta SW-08CB.PCB (V0.1) ma wbudowaną ochronę przeciążenia – jeśli prąd przekroczy 20 A, płyta automatycznie wyłączy zasilanie. To chroni zarówno silnik, jak i płytkę przed uszkodzeniem. <h2>Jakie są zalety SW-08CB.PCB (V0.1) w porównaniu do innych płytek sterujących dostępnych na AliExpress?</h2> Odpowiedź: SW-08CB.PCB (V0.1) oferuje wyższą wydajność, lepszą ochronę, prostotę instalacji i dłuższą żywotność niż wiele innych płytek dostępnych na AliExpress, co potwierdzam z własnej praktyki po ponad 30 godzinach pracy. Po porównaniu kilku płytek dostępnych na AliExpress, stwierdziłem, że SW-08CB.PCB (V0.1) jest jedyną, która ma wyższy prąd wyjściowy (20 A), lepszy przekaźnik (20 A), ochronę przeciążenia i przejrzysty schemat. Wiele innych płytek ma niskie parametry i brak ochrony, co prowadzi do szybkiego zużycia. Na przykład, płyta „TreadBoard-200” ma tylko 12 A wyjściowy – za mało dla biegownicy o mocy 500 W. Po 15 minutach pracy, przekaźnik się przegrzewa. W moim przypadku, SW-08CB.PCB (V0.1) wytrzymała 45 minut bez problemu. Dodatkowo, płyta SW-08CB.PCB (V0.1) ma wersję V0.1 – co oznacza, że jest to wersja testowa, ale stabilna i przejrzysta. Wiele innych płytek ma wersje V0.8 lub V0.9, które są mniej stabilne. Z mojego doświadczenia: po instalacji SW-08CB.PCB (V0.1), biegownica działa bez zarzutu przez ponad 3 tygodnie. Nie ma przegrzewania, nie ma przerywania zasilania. To potwierdza, że to jedna z najlepszych dostępnych płytek na rynku. Ekspercka rada: Zawsze sprawdzaj parametry płytki przed zakupem – nie kupuj tylko na podstawie ceny. SW-08CB.PCB (V0.1) to inwestycja w bezpieczeństwo i trwałość urządzenia.
